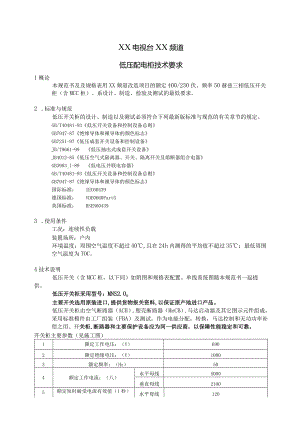

XX电视台XX频道低压配电柜技术要求1概论本规范书及及规格表用XX频道改造项目的额定400/230伏、频率50赫兹三相低压开关柜（含MCC柜）。系设计、制造、检验及测试的最低要求。2 .标准与规范低压开关柜的设计、制造以及测试必须符合下列最新版标准与规范的有关章节的规定。GB/T40481-93低压开关设备和控制设备总则GB7947-87绝缘导体和裸导体的颜色标志GB7251-97低压成套开关设备和控制设备JB/T9661-99低压抽出式成套开关设备JB4012-85低压空气式隔离器、开关、隔离开关及熔断器组合电器GB3983_l-89低电压并联电容器GB/T40481-93低压开关设备和控制设备总则GB7947-87绝缘导体和裸导体的颜色标志国际标准：IEC60439德国标准：VDE0660Part5英国标准：BSEN604393 .使用条件工况：连续性负载装置场所：户内环境温度：周围空气温度不超过40,且在24h内测得的平均值不超过35；最低周围空气温度为TOC。4技术说明低压开关（含MCC柜，以下同）如附图和规格表配置。单线系统图随本规范书一起提供。低压开关柜采用型号：MNS2.Oo主要开关选用原装进口,提供货物报关资料,以保证原产地进口产品。低压开关柜由空气断路器（ACB）,塑壳断路器（MeCB）,马达启动器及其它图示元件组成，采用标准模件由工厂组装（FBA）及测试，作为电能分配，转换，马达控制和无功功率补偿之用。开关柜,断路器和主要保护设备应为同一供应商，以保障性能稳定和可靠。开关柜主要参数（见施工图）1额定工作电压：（V）6902额定绝缘电压：（V）10003额定频率：（Hz）504额定工作电流：（八）水平母线5000垂直母线21005额定短时耐受电流有效值（1秒）（kA）水平母线120垂直母线806额定短时耐受电流最大值（kA）水平母线264垂直母线1767工频耐受电压1分钟（V）38外壳防护等级IP549额定冲击耐受电压（KV）8-12开关柜的结构设计尺寸（见施工图）高（三）mm宽（W）mm深（D）mm备注2200600-8001000参见图纸，厂家报价时提供参数5构造户内型低压开关柜外壳防护等级应为IP4X。内部隔室形式为IECF0RM4B,并达到IP2X要求。低压开关柜应装设通凤百叶装置，其结构应具有防止外物及小动物等侵入的功能。开关柜应为独立式垂直布置正面操作金属封闭箱体结构。柜架结构应采用优质冷轧钢板或进口敷铝锌钢板折弯而成，按E=25mm模数孔作为最小基本单位，用8.8级自攻锁紧螺钉，组装成各种柜形结构和功能单元。开关柜内的每个柜体分隔为三室，即水平母线隔室，功能单元隔室及电缆室，室与室之间应用整块高强度阻燃环保塑料功能板和敷铝锌板相互隔开。所有低压开关柜应在制造厂完成加工、接线、装配。完整的开关柜成套设备应为拼接组合设计以方便运输单元在现场能成列组合安装。制造商应提供必要的开关柜拼接材料。各开关柜应考虑在其末端留有未来扩展单元的余地。5.1 动力及接地母线除另有说明外，所有电力母线都以高导电性电解铜制成，所有连接表面均须处理。主母线在其整个长度包括每个连接点和运输单元均应严格绝缘。除分路外主母线连续额定电流应不小于附图规定的额定值。每一装运组内的母线必须是连续整体，且须延伸至配电装置的全长度。因运输而分割的各母线段的连接板须一同提供。主母线与所有分路应采用高强度、耐燃、防龟裂、不吸湿的绝缘支撑件牢固地固定在箱体上。母线应可以耐受图纸所注明的最大短路电流容量。5.2 抽出式开关柜及抽屉单元低压开关柜应为可抽出式开关柜，抽屉单元四周均为阻燃型工程塑料隔板隔离，使单元之间具有较强的绝缘隔离性能。抽屉单元一、二次插件插入后，导电部分完全密封在阻燃型绝缘体之中，以防电弧对触头的损伤和相间拉弧现象。抽屉功能单元具有可靠的机械联锁装置，以防止误操作和带负荷插拔，并通过操作手柄控制指示出合闸、试验、移动、分离位置。各位置定位后最多可以加三把挂锁。5.3 空气断路器（ACB）除电流容量小于630安培的外，所有进线和馈线回路应采用空气断路器保护，小容量回路应采用塑壳断路器保护。断路器框架电流从630A至6300A,具有电流插件功能，最小整定电流能到IoOA,以满足不同负荷变化的要求。分断能力不小于50KA。框架开关能达到环境温度-25度到55度不降容使用。开关极数应按照单线系统图或规格表配置。抽出式机构应能承托断路器固定在连接、试验及分断等位置。应具有必要的联锁，即只有在断路器断开的情况下，才可以从上述三个位置移动。在断路器断开的情况下，其在上述三个位置移动后都能关门。内置安全档板，可在开关不完全抽出时锁定。5.4 塑壳断路器(MCCB)塑壳断路器额定电流从25A至630A可选，分断能力不小于35KA,塑壳断路器的最小框架电流不小于160A,250A以下塑壳断路器应为同一框架尺寸，400A,630A塑壳断路器也应为同一框架尺寸，在环境温度-25度至70度范围内补偿残余误差不高于0.3%o塑壳断路器故障指示可确切分辨脱扣原因(过载，短路)，并通过常开触点实现。塑壳断路器极数应按照单线系统图或规格表配置。应适合安装在抽屉单元中。每个塑壳断路器应带热磁脱扣单元。在每个开关柜内的塑壳断路器和空气断路器应为同一厂商产品，以确保过电流保护的级差配合。5.5 电动机起动器(Starter)起动器形式和尺寸根据单线系统图和规格表配置。起动器形式包括有：FVNR;FVR;RV;2S1W;2S2W;软启动装置(SOFTStarter);变频器(VFD)等。5.6电流互感器根据设计施工图纸适当配置电流互感器。5.7电压互感器根据设计施工图纸适当配置电压互感器。5.8指示表计所有指示仪表均为半嵌入开关柜安装型，尺寸约为IlOnlm2,250°全比例指示范围。精度应在全比例的l%05.9 控制接线根据设计施工图配置控制接线。5.10 铭牌所有断路器、仪表如表计、继电器、电流互感器、电压互感器等都应有各自的铭牌，且装设在便于检查的位置。5.11 附件厂商必须随开关柜提供一整套标准附件，其中至少应包括下列部件 手动推进断路器装置的手摇柄。 单元外断路器搬运装置。 吊装开关柜的吊环。开关柜安装，操作，测试及维护所必需的专用工具。6油漆油漆为塑漆浅灰色，厂家家提供色标。7.测试7.1所有低压开关柜应在裂造厂完成装配、接线、调整和测试（出厂测试）。装配完成后,应作模拟情况操作测试以确保接线和控制的正确性。应提供试验报告书。所有的测试应依据本规范书所规定的最新版本的标准与规范实施。7 .2所有低压开关柜应在达到施工现场后由制造厂指导完成安装、接线、调整和发配电测试。8 .文件及技术资料本低压开关柜的规格表部分由采购方部分填写，标明基本设计要求以及设备的特殊功能和需求。其他部份则由制造商补充完整，包括所有适用数据以及与本规范书的偏差。制造商应将完整的图纸、规格表及下列其他图纸和资料在其报价书中提供：制造商的完整的低压开关柜规范书。逐条说明与本规范书要求不相符合的地方。单线系统图明所有断路器、熔丝、继电器、仪表、变压器及控制装置。每个配电单元类型的控制原理图。*标明整体尺寸的外型图、所需要的操作空间和净空要求以及主要设备的位置。设备、装置和小室内部布置的剖面图。*所有断路器，熔丝，继电器，开关及表计等设备的制造商及型号清单。并说明设备的额定值以及保护继电器的整定范围和整定值。*断路器、熔断器及继电器等的特性曲线。*备品备件的推荐清单以及价目表，供试车及一年连续运行使用。设备交货的预定时间表。（注：*可按要求稍后提供）制造前厂商应提供下列图纸和资料供甲方认可。系统单线图。每个配电单元类型的控制原理及接线图。布置图及外型尺寸图。所有后续安装完成的柜体土建基础图，以及设备重量。交货前制造厂商应提供下列资料：所有厂图。-检查和测试的证明。运输和安装说明书。操作和维护手册。
