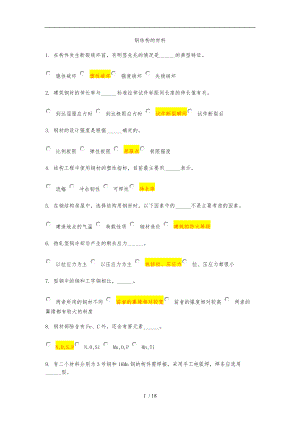

    钢筋结构习题附答案.doc

    钢结构的材料窗体顶端1. 在构件发生断裂破坏前,有明显先兆的情况是_的典型特征。 脆性破坏 塑性破坏强度破坏 失稳破坏2. 建筑钢材的伸长率与_标准拉伸试件标距间长度的伸长值有关。 到达屈服应力时 到达极限应力时 试件断裂瞬间试件断裂后 3. 钢材的设计强度是根据_确定的。 比例极限 弹性极限 屈服点极限强度 4. 结构工程中使用钢材的塑性指标,目前最主要用_表示。 流幅 冲击韧性 可焊性伸长率5. 在钢结构房屋中,选择结构用钢材时,以下因素中的_不是主要考虑的因素。 建造地点的气温 荷载性质 钢材造价 建筑的防火等级6. 热轧型钢冷却后产生的剩余应力_。 以拉应力为主 以压应力为主 包括拉、压应力拉、压应力都很小 7. 型钢中的钢和工字钢相比,_。 两者所用的钢材不同 前者的翼缘相对较宽前者的强度相对较高 两者的翼缘都有较大的斜度 8. 钢材部除含有Fe、C外,还含有害元素_。 N,O,S,PN,O,Si Mn,O,P Mn,Ti 9. 有二个材料分别为3号钢和16Mn钢的构件需焊接,采用手工电弧焊,焊条应选用_型。 E43E50 E55 T50 10. 在低温工作的钢结构选择钢材除强度、塑性、冷弯性能指标外,还需_指标。 低温屈服强度 低温抗拉强度 低温冲击韧性疲劳强度 11. 钢材脆性破坏同构件_无关。 应力集中 低温影响 剩余应力 弹性模量12.普通碳素钢标号C3表示_。 甲类平炉3号沸腾钢 乙类氧气顶吹3号沸腾钢 特类平炉3号沸腾钢丙类平炉3号镇静钢13. 3号镇静钢设计强度可以提高5%,是因为镇静钢比沸腾钢_好。 脱氧炉种 屈服强度 浇注质量 14. 钢材的理想曲线包括考虑焊接应力和不考虑焊接应力是_。 A B CD 15. 普通碳素钢强化阶段的变形是_。 完全弹性变形 完全塑性变形 弹性成分为主的弹塑性变形 塑性成分为主的弹塑性变形16. 以下因素中,_与钢构件发生脆性破坏无直接关系。 钢材屈服点的大小钢材含碳量 负温环境 应力集中 17. 同类钢种的钢板,厚度越大,_。 强度越低塑性越好 韧性越好 部构造缺陷越少 18. 钢材的抗剪设计强度 fv与 f有关,一般而言 fv_。 19. 钢材在复杂应力状态下的屈服条件是由_等于单向拉伸时的屈服点决定的。 最大主拉应力 最大剪应力 最大主压应力 折算应力20.k是钢材的 _指标。 韧性性能强度性能 塑性性能 冷加工性能钢结构的计算原理 窗体顶端1. 在钢结构的构件设计中,认为钢材屈服点是构件可以到达的_。 最大应力设计应力 疲劳应力 稳定临界应力2. 吊车梁的受拉下翼缘在以下不同板边的加工情况下,疲劳强度最高的_。 两侧边为轧制边两侧边为火焰切割边一侧边为轧制边,另一侧边为火焰切割边 一侧边为刨边,另一侧边为火焰切割边 3. 在进展第二种极限状态计算时,计算用的荷载_。 需要将永久荷载的标准值乘以永久荷载分项系数需要将可变荷载的标准值乘以可变荷载分项系数永久荷载和可变荷载都要乘以各自的荷载分项系数永久荷载和可变荷载都用标准值,不必乘荷载分项系数4. 钢结构第一极限状态的设计表达式为:,式中是_。 结构主要性系数 荷载分项系数 可变荷载组合系数材料的抗力分项系数 5. 进展疲劳验算时,计算局部的设计应力幅应按_。 标准荷载计算设计荷载计算 考虑动力系数的标准荷载计算 考虑动力系数的设计荷载计算6. 在连续反复荷载作用下,当应力比时,称为_。 完全对称循环脉冲循环 不完全对称循环 不对称循环 7.以下钢结构计算所取荷载设计值和标准值,哪一组为正确的? . 计算结构或构件的强度、稳定性以与连接的强度时,应采用荷载设计值;. 计算结构或构件的强度、稳定性以与连接的强度时,应采用荷载标准值;. 计算疲劳和正常使用极限状态的变形时,应采用荷载设计值;. 计算疲劳和正常使用极限状态的变形时,应采用荷载标准值。、8. 验算组合梁刚度时,荷载通常取_。 标准值设计值 组合值 最大值 9. 进展钢吊车梁的疲劳计算时,其荷载应采用标准值还是设计值与需乘以哪些系数? 标准值,仅轮压乘以动力系数标准值,不乘以任何系数设计值,乘以荷载分项系数设计值,乘以荷载分项系数与轮压动力系数 10. 计算吊车梁疲劳时,以下作用在跨间的哪种吊车荷载取值是正确的? 两台吊车荷载标准值乘以动力系数一台吊车荷载设计值乘以动力系数一台吊车荷载标准值乘以荷载分项系数一台起重量最大的吊车荷载标准值钢结构的连接 窗体顶端一、选择题1. 图中的焊脚尺寸hf是根据_选定的。 2. 如下图梁截面形式、尺寸Ix=22000×104mm4)与荷载。 钢材为Q235-BF,焊条采用E43型手工焊,梁翼缘和腹板间用角焊缝连接,hf =_mm。 2.6 6 10 83. 如下图为单角钢L80×5接长连接,采用侧面角焊缝 Q235钢和E43型焊条,焊脚尺寸hf =5mm。求连接承载力设计值静载_。 4. 设有一截面尺寸为100×8的板件,在端部用两条侧面角焊缝焊在10mm厚的节点板上,两板件板面平行,焊脚尺寸为6mm。为满足最小焊缝长度的构造要求,试选用以下何项数值。 40mm60mm80mm100mm5. 钢结构连接中所使用的焊条应与被连接构件的强度相匹配,通常在被连接构件选用Q345时,焊条选用_。 E55 E50E43 前三种均可 6. 产生焊接剩余应力的主要因素之一是_。 钢材的塑性太低 钢材的弹性模量太高 焊接时热量分布不均焊缝的厚度太小 7. 产生纵向焊接剩余应力的主要原因是_。 冷却速度太快 焊件各纤维能自由变形 钢材弹性模量太大,使构件刚度很大 施焊时焊件上出现冷塑和热塑区8.角钢和钢板间用侧焊缝搭接连接,当角钢肢背与肢尖焊缝的焊脚尺寸和焊缝的长度都等同时,_。 角钢肢背的侧焊缝与角钢肢尖的侧焊缝受力相等角钢肢尖侧焊缝受力大于角钢肢背的侧焊缝角钢肢背的侧焊缝受力大于角钢肢尖的侧焊缝由于角钢肢背和肢尖的侧焊缝受力不相等,因而连承受有弯矩的作用 9. 在动荷载作用下,侧焊缝的计算长度不宜大于_。 60h 40h80h 120h 10. 图示的角焊缝在P的作用下,最危险点是_。 a、b点 b、d点c、d点 a、c点 11. 对于直接承受动力荷载的结构,计算正面直角焊缝时_。 要考虑正面角焊缝强度的提高要考虑焊缝刚度影响与侧面角焊缝的计算式一样取12. 在制作长焊件时,为了考虑焊接剩余变形的影响,其下料长度等于_。 设计长度 设计长度纵向收缩余量设计长度纵向收缩和横向收缩余量 设计长度横向收缩余量 13. 焊接结构的疲劳强度的大小与_关系不大。 钢材的种类应力循环次数 连接的构造细节 剩余应力大小 14. 焊接连接或焊接构件的疲劳性能与_有关。 15. 未焊透的对接焊缝计算应按_计算。 对接焊缝 角焊缝断续焊缝 斜焊缝 二、计算题 1验算图示直角角焊缝的强度。静荷载 F=120kN设计值,角焊缝的焊角尺寸为hf =8mm,钢材为Q235BF钢,手工焊,焊条为E43型,。2请验算图示牛腿与柱连接的对接焊缝的强度。静力荷载设计值F=220kN。钢材用Q235A·F,焊条 E43手工焊,无引弧板,焊缝质量三级假定剪力全部由腹板上的焊缝承受。 ,,。 3两钢板截面为 18×400 ,两面用盖板连接,钢材Q235,承受轴心力设计值N=1181kN,采用M22普通C级螺栓连接,d0 = 23.5mm,按图示连接。试验算节点是否平安。,。4梁的连接构造如下图。连接承受的弯矩M =1000kN·m,剪力V =100kN。钢材Q235,摩擦型高强度螺栓10.9级,M20,接触面喷砂处理,。试验算梁节点高强度螺栓连接的强度。提示:梁腹板分担的弯矩按计算,剪力全部由腹板承受。1解:将F移至焊缝形心,得焊缝左边点受力最为不利,由N产生的和M产生的迭加。代入:焊缝强度满足要求。2解: 1计算对接焊缝计算截面的几何特性, 中和轴位置 焊缝截面几何特性 剪力只由腹板承当,故只算腹板的截面积。 2验算焊缝强度 经分析最危险点是最下面点,故只要验算该点的焊缝强度。 折算应力故折算应力强度不满足要求,如此焊缝改成二级焊缝,那么,就能满足强度要求了。 3解:1螺栓强度验算单个螺栓抗剪承载力设计值单个螺栓承压承载力设计值故取。每侧12个螺栓,承载力为2验算被连接钢板的净截面强度4解:1连接一侧最不利情况下的受力M由翼缘和腹板按刚度分配梁截面对于水平对称轴的惯性矩腹板对于水平对称轴的惯性矩腹板分担的弯矩:翼缘分担的弯矩:翼缘分担的弯矩由螺栓群受轴向力来承当:腹板螺栓群除分担局部弯矩外,还承受全部剪力,而该剪力对腹板连接螺栓群又有偏心,将剪力移到螺栓群形心,受力为:2确定单个摩擦型高强度螺栓的承载力设计值翼缘螺栓:按图中尺寸沿受力方向的连接长度故需将螺栓的承载力设计值乘以以下折减系数,即:腹板螺栓:因上、下排螺栓“1的合力方向大致是水平的,沿受力方向的连接长度,故不需乘折减系数。3螺栓强度验算a. 翼缘板拼接螺栓:螺栓孔径d0取21.5mm,翼缘板的净截面面积为:翼缘板能承受的轴向力:毛截面:净截面:摩擦型高强度螺栓能承受的轴向力:上述三项最小值为 N=1473kN >翼缘螺栓群受到的力 788.5kN,故翼缘板拼接螺栓满足强度要求。b.腹板拼接螺栓:腹板承受的力V=100kN M =220.5kN·m每个螺栓所承受的垂直剪力为:在弯矩的作用下,受力最大的螺栓承受的水平剪力为:因y1>3x1,故略去所以腹板拼接螺栓群满足强度要求。受弯构件 一、选择题1. 计算梁的_时,应用净截面的几何参数。 正应力剪应力 整体稳定 局部稳定2. 钢结构梁计算公式中_。 与材料强度有关 是极限弯矩与边缘屈服弯矩之比 表示截面局部进入塑性与梁所受荷载有关 3. 在充分发挥材料强度的前提下,3号钢梁的最小高度hmin_16Mn钢钢梁的其他条件均一样。 大于 小于等于不确定 4. 梁的最小高度是由_控制的。 强度 建筑要求 刚度整体稳定 5. 单向受弯梁失去整体稳定时是_形式的失稳。 弯曲 扭转 弯扭双向弯曲 6. 为了提高梁的整体稳定性,_是最经济有效的方法。 增大截面 增加侧向支撑点,减少l1设置横向加劲肋 改变荷载作用的位置 7. 当梁上有固定较大集中荷载作用时,其作用点处应_。 设置纵向加劲肋 设置横向加劲肋减少腹板宽度 增加翼缘的厚度 8. 如图示钢梁,因整体稳定要求,需在跨中设侧向支点,其位置以_为最正确方案。 A B CD 9. 焊接组合梁腹板中,布置横向加劲肋对防止_引起的局部失稳最有效,布置纵向加劲肋对防止_引起的局部失稳最有效。 A、剪应力 B、弯曲应力 C、复合应力 D、局部压应力 A,BA,C D,BB,C 10. 钢梁腹板局部稳定采用_准那么。 腹板局部屈曲应力与构件整体屈曲应力相等腹板实际应力不超过腹板屈曲应力腹板实际应力不小于板的屈服应力腹板局部临界应力不小于钢材屈服应力11. 当梁整体稳定系数时,用 代替,主要是因为_。 梁的局部稳定有影响梁已进入弹塑性阶段梁发生了弯扭变形梁的强度降低了12.分析焊接工字形钢梁腹板局部稳定时,腹板与翼缘相接处可简化为_。 自由边 简支边 固定边 有转动约束的支承边13. _对提高工字形截面的整体稳定性作用最小。 增加腹板厚度约束梁端扭转 设置平面外支承 加宽梁翼缘 14. 双轴对称截面梁,其强度刚好满足要求,而腹板在弯曲应力下有发生局部失稳的可能,以下方案比拟,应采用_。 在梁腹板处设置纵、横向加劲肋在梁腹板处设置横向加劲肋在梁腹板处设置纵向加劲肋沿梁长度方向在腹板处设置横向水平支撑 15. 一焊接工字形截面简支梁,材料为Q235,fy =235N/mm2梁上为均布荷载作用,并在支座处已设置支承加劲肋,梁的腹板高度和厚度分别为900mm和12mm,假设考虑腹板稳定性,那么_。 布置纵向和横向加劲肋 无需布置加劲肋按构造要求布置加劲肋 按计算布置横向加劲肋二、计算题 1.简支焊接钢梁的尺寸与荷载均为静力荷载设计值如下图,钢材为 Q235,加劲肋设置如图,不考虑局部压应力,要求:验算区格I腹板的局部稳定性。2. 简支梁受力与支承如下图,荷载标准值P =180kN,分项系数1.4,不计自重,Q235钢,fy=235N/mm21验算该梁的强度。2如不需验算该梁的整体稳定,问需设几道侧向支承?3. 字形组合截面钢梁,其尺寸和受力如下图。其腹板的高厚比,为保证腹板的局部稳定,请在支座A、B处与其之间梁段布置加劲肋。4.图示为一焊接工字形简支梁,跨度 l = 4m。钢材Q235F,f=215N/mm2,fy=235N/mm2。承受均布荷载设计值为p包括自重。假定该梁局部稳定和强度以与刚度能满足要求,试求该梁能承受的荷载 p 。1解:图为所以支座反力区格I平均弯矩、平均剪力分别为中间点处相应的所以局部稳定满足要求。因此梁的整体稳定性能保证。2解:设强轴为x轴。1) 强度验算最大正应力强度验算:因为翼缘所以可以考虑局部塑性。最大剪应力强度验算:腹板与翼缘交界处折算应力验算:所以强度均满足。2整体稳定性保证如不需验算梁的整体稳定性,那么需受压翼缘自由长度与其宽度的比满足要求:所以在梁跨中设一道侧向支承点就能保证梁的整体稳定性。3解:在如图P力作用下,梁的弯矩图在支座A、B间皆为负弯矩,即工字形梁的下翼缘受压,上翼缘受拉。由于腹板的高厚比,因而需要设置横向加劲肋和纵向加劲肋。其横向加劲肋的间距,由于题目未给出其它条件,故可按一般构造要求取a=2h0;其纵向加劲肋那么应设在距受压的下翼缘(1/41/5)h0处,如下图:在横向和纵向加劲肋处,横向加劲肋连续,切断纵向加劲肋。4解:根据题意,该梁局部稳定、强度、刚度都能满足要求,所以按整体稳定计算能够承受的最大荷载p。设 p 的单位为 kN/m要求满足即该梁能承受的最大均布荷载p=81.1kN/m。窗体底端窗体底端窗体底端18 / 18
