钢筋马镫专项工程施工组织设计方案.doc

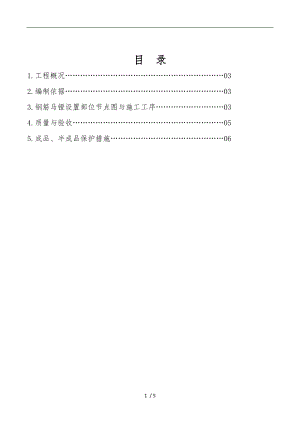

目 录1. 工程概况032. 编制依据033. 钢筋马镫设置部位节点图与施工工序034. 质量与验收055. 成品、半成品保护措施061 工程概况圆梦领尚家园住宅小区位于市，县丁家岭村，东九路与南三线交汇处的东南角，本工程1#栋为框剪结构；2#、3#、4#、5#、6#栋为剪力墙结构，幼儿园为框架结构，抗震烈度为6度。1#栋建筑高度为99.7m，建筑面积为24511.65， 2#栋主楼建筑高度为99m，建筑面积21410.62，3#栋建筑高度为99m，建筑面积为30338.88， 4#栋主楼建筑高度为90m，建筑面积15671.25，5#栋建筑高度为90m，建筑面积为15597.53，6#栋主楼建筑高度为90m，建筑面积15874.55，幼儿园主楼建筑高度为9.9m，建筑面积2641，地下室建筑面积23088.23，总建筑面积为149133.71。二编制依据1.混凝土结构工程施工质量验收规(GB502042013) 2.建筑工程施工质量验收统一标准(GB503002001)3.混凝土结构施工图平面整体表示方法制图规那么和构造详图(11G1011) 4.圆梦领尚家园住宅小区工程施工图纸三钢筋马镫设置部位节点图与施工工序1、筏板根底本工程1#-6#栋地下室、车库底板设计配筋为双层双向三级钢筋14200,马镫筋采用三级钢14钢筋加工，按1000*1000梅花型设置；假设受力钢筋直径20，马镫筋间距按1500*1500梅花型设置；假设受力钢筋直径20，马凳筋间距按2000*2000梅花型设置；马凳筋示意图如下：2、 结构板 本工程结构板以三级钢8钢筋为主，采用三级钢8钢筋制作马镫，为保证钢筋绑扎成型质量，结构楼板上层通长钢筋或负筋需设置钢筋支撑马凳铁。结构板上层钢筋为非贯穿负筋时，当负筋沿梁边伸出距离1000mm，离梁墙边不大于300mm开场平行于梁的方向设置第一排马凳铁，第二排与第一排平行布置，垂直距离不得大于600mm，同排马凳铁平行于梁墙方向连续布置，当负筋沿梁边伸出距离<1000mm，可只在平行于梁的方向设置一排马凳铁，马凳铁需连续布置。结构板上层钢筋为贯穿筋时，那么按离梁墙边不大于300mm，中心间距不大于1000mm呈梅花形布置马凳铁。马镫筋如下列图所示，高度H=板厚保护层厚度。 马镫钢筋3、 结构梁 一、二排纵筋之间的净距不小于25mm。分隔筋直径不小于25mm和纵筋直径的较大者，二排纵筋与分隔筋二者必须靠紧，用粗铁丝绑扎。梁面分隔筋距支座0.5m处设置，以后每增加2m设1处，且每跨不少于2处；梁底第1处分隔筋距支座1.5m处设置，以后每增加2m设1处，每跨不少于2m。四、质量与验收 1. 施工过程中，关键是要规操作，尤其是在混凝土现浇板浇捣的过程，特别要引起重视。普遍问题是，明明在钢筋绑扎时都按要求做，但一到浇捣时情况就变了样，不是人踩就是施工器具压在上面，造成保护层的厚度得不到保证，所以要严禁操作人员在钢筋上随意走动。 2.浇注混凝土前应检査垫块厚度和马登凳高度是否正确，垫块与马凳数量和位置是否符合要求。合格前方可进展混凝土的浇筑。在浇筑过程中，必须有钢筋工跟班作业，配合旁站监理员检査，钢筋出现位移的，与时校正钢筋位，整改复位，保证钢筋不位移。 3.钢筋保护层控制直接关系到工程验收，保护层厚度不合格，那么主体工程不合格，必须采取加固措施，因此，保护层厚度控制达不到规要求，不准进入下到工序施工。五、成品、半成品保护措施1.成型钢筋、钢筋网片应按指定地点堆放，用垫木垫放整齐，防止压弯变形。 2.成型钢筋不准踩踏，特别注意负筋部位。3.运输过程注意轻装轻卸，不能随意抛掷。4.成型钢筋长期放置未使用，宜室堆放垫好，防止锈蚀。5.楼板的负筋绑好后，不准踩在上面行走，走浇筑砼之前一定保持原有形状，并派钢筋工专门负责修理。6.绑扎完楼板钢筋后，与时搭设人行马道，防止下道工序施工时直接踩踏负筋上，使负筋产生位移与变形。 7.装电线管、水卫管线或其他设施时不得任意切断和碰动钢筋。保证钢筋间距、位置、保护层始终符合设计要求。8.浇筑砼过程中，安排专职钢筋工值班，发现钢筋位移和变形后与时修复。5 / 5
