铝合金衬塑复合管施工技术交底大全.doc

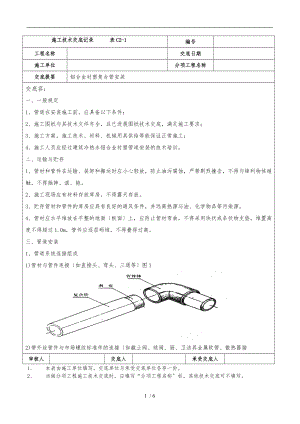

施工技术交底记录 表C2-1编号工程名称交底日期施工单位分项工程名称交底提要铝合金衬塑复合管安装交底容：一、一般规定1、管道在安装施工前，应具备以下条件；2、施工图纸与其技术文件齐全，且已进展图纸技术交底，满足施工要求；3、施工方案，施工技术、材料、机械用具供给等能保证正常施工；4、施工人员应经过建筑冷热水铝合金衬塑管道安装的技术培训。二、运输与贮存1、管材和管件在运输、装卸和搬运时应小心轻放，防止油污腐蚀，严禁剧烈撞击，不得与锋利物体碰触，不得抛摔、滚、拖。2、施工现场应有材料存放库房，不得露天存放。3、贮存管材和管件的库房应具有良好的通风条件，并远离热源与油、化学物品等污染源。4、管材应水平堆放在平整的地面板面上，应防止管材弯曲，不得采用块状或条状物支垫，堆置高度不得超过1.0m，管件应逐层码堆，不得叠得过高。三、管道安装1、管道系统连接组成1)管材与管件连接如直接头、弯头、三通等图12)带外丝管件与市场螺纹标准件的连接如截止阀、球阀、厨、卫洁具金属软管、散热器接审核人交底人承受交底人1、 本表由施工单位填写，交底单位与承受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。施工技术交底记录 编号工程名称交底日期 年 月 日施工单位分项工程名称交底提要铝合金衬塑复合管安装交底容：图23)带丝管件体与市场外螺纹标准件的连审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。施工技术交底记录 编号工程名称交底日期 年 月 日施工单位分项工程名称交底提要铝合金衬塑复合管安装交底容： 表1 铝合金衬塑管剥“皮长度 单位：mm公称外径dn剥“皮长度公称外径dn剥“皮长度2013632525157528321790324019110385022表2 热熔连接技术要求公称外径mmdn管件热熔长度mm加热时间s接插时间s冷却时间min20145432516743322084440211265502318656326246675303010890344010811040501310注：环境温度低于5时，加热时间延长50%。4连接时，无旋转地把管端导入加热套，插入到铝合金管断口剥皮处。同时无旋转地把管件推到加热头上，到达规定热熔深度。5到达加热时间后，立即把管材与管件从加热头上同时取下，迅速无旋转地直接插入到管件，稳定几分钟，使接头处形成均匀凸缘。6在表2规定的加工时间，刚热熔接好的接头还可以校正，但严禁旋转。7热熔控制温度PB：230±10；PE-RT：240±10；PPR：260±10。 四、支吊架安装审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。施工技术交底记录 编号工程名称交底日期 年 月 日施工单位分项工程名称交底提要铝合金衬塑复合管安装交底容：1、管道安装时必须根据不同管径和要求设置管卡，吊卡或金属鞍卡位置应比拟准确，埋设要平整，管卡与管道接触应严密，但在需要热补偿的地方应松动让管道能受热滑动膨胀。2、在铝合金衬塑管的各个配水点，受力处，必须采取可靠的固定措施。3、当使用角管卡与U 型螺栓固定时，管卡与管材间加装橡胶垫。4、立管和横贯支架的间距不得大于表3的规定:表3 冷热水管支吊架最大间距 单位：mm公称外径dn2025324050637590110125150横 管10001100120013001400150016001700180020002000立 管12001400160018002000220024002600280030003000五、管道试压1、强度试验试验压力：当工作压力不大于1.0Mpa时，为工作压力的1.5倍，但不得小于0.9Mpa；当工作压力大于1.0Mpa时，为工作压力加0.5Mpa。试验时间为1h。A、压力表应安装在管道系统的最低点，加压泵宜设在压力表附近；B、管道充满清水，彻底排净管道空气；C、用加压泵将压力增至试验压力，然后每隔10min重新加压至试验压力，重复两次；d 、记录最后一次泵压后10min与40min时的压力，它们的压差不得大于0.06Mpa。2、严密性试验a 、在强度试验合格后，应立即将压力降至严密性试验压力，进展系统严密性试验；b 、试验压力：为工作压力的1.15倍，但不得小于0.9Mpa 。审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。施工技术交底记录 编号工程名称交底日期 年 月 日施工单位分项工程名称交底提要铝合金衬塑复合管安装交底容：c 、试验时间2h。d、记录试验2h后的压力，此压力比试验规定的压力下降不应超过0.02Mpa。3、管道水压试验应符合以下规定a 、管道安装完毕，外观检查合格后，方可进展试压；b 、热熔承插连接的管道，水压试验应在连接完成24h后进展；c 、试压介质的常温水。当管道系统较大时，应分层、分区试压。 六、清洗 给水管道系统在安装竣工后，应进展通水冲洗。冲洗水流速宜大于2m/s.冲洗时，应不留死角，每个配水点，龙头应翻开，系统最低点应设在排水口，清洗时间控制在冲洗出口处排水的水质与进水相当为止；因现饮用水一般都用当地自来水公司的水，水质一般应符合现行国家标准。七、平安施工1、剥“皮时手握电磨一定要抓紧，注意力集中，平安操作。2、使用热熔工具时，应遵守电器工具平安操作规程，注意防潮和赃物污染；3、铝合金衬塑管道不得作为拉攀，吊架等使用。剥“皮刀具使用说明书1模具电模机型号：SLJ-JD-25模具电模。夹头1-6mm,转速24000r/min,额定输出功率180w,额定转矩0.08N.m最高空转速26700r/min，电压220V，频率50HZ,重量1.3 Kg.2.安装剥“皮刀具架时，注意1固定刀片紧固螺钉一定加弹簧垫圈；2钻夹头一定用钥匙拧紧；3刀具与锯齿齿尖旋转方向向右旋反时针。审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。施工技术交底记录 编号工程名称交底日期 年 月 日施工单位分项工程名称交底提要铝合金衬塑复合管安装交底容：3剥“皮操作要点：a根据实际需要断好管材，并按剥“皮长度要求用我公司专用切割工具将铝合金皮径向切断；b将需剥“皮的管材置于地上用电磨轻轻靠上。从管口滑向铝合金断口从左向右，铝皮可自动崩开右手握电磨。C切记手握电磨一定要抓紧，注意力集中，平安操作。4使用电磨考前须知：a按照操作规程使用电动工具作用，并正确选择电源电压。b对单相串激式电动工具易磨件“碳刷 ,要经常检查或定期更换。c转子换向器电梳是串激式电机的易损件，也要经常维护检修，特别是转动火化较大时，易烧坏线圈绕阻。审核人交底人承受交底人1、本表由施工单位填写，交底单位与承受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称栏，其他技术交底可不填写。6 / 6
