锦绣路雨水管沟槽拉森钢板桩支护施工方案.doc

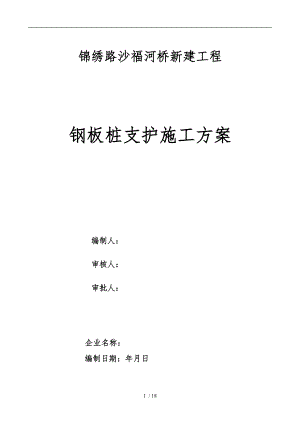

锦绣路沙福河桥新建工程钢板桩支护施工方案编制人：审核人：审批人：企业名称：编制日期：年月日目录第一章编制依据···························································3。第一章编制原那么···················································3。第三章工程概况···················································4。一、工程简介···················································4。二、工程量概况·················································4。三、平面布置图·················································5。第四章拉森钢板桩支护施工·········································6。一、施工准备···················································6。二、插打钢板桩、安装支撑·····················711。三、基坑开挖、钢板桩支撑·····································11。四、支护排水·················································11。五、变形观测···················································12。六、管道施工不作详细论述·······································12。七、拔桩··············································12。八、钢板桩支护合拢措施保证·································13。九、八字排放口钢板桩围堰施工··································13。十、质量保证措施··························1416。十一、平安文明保证措施·······················1617。第一章、编制依据一、依据市政设计研究院设计的沙井锦绣路沙福河桥(涵)工程施工图；二、沙井锦绣路沙福河桥(涵)工程施工合同与工程量清单；三、现场调查所获取的有关资料；四、沙井锦绣路沙福河桥(涵)工程指导性施工组织设计；五、本单位拥有的机械设备、施工技术、管理水平与施工经历。第二章、编制原那么一、确保工期目标实现合理配置资源，突出重点工程施工，确保工程工期。二、确保质量以质量为核心，以科技为保证，坚持“质量第一，全面创优的目标，完善质保体系，针对打拉森钢板桩支护进展编制方案，用于指导现场施工，严格控制，精心组织。三、文明施工与环境平安采用科学的工法、工艺，确保施工与环境平安，文明施工，保护环境，主动做好各方协调，减少施工干扰；创造良好的施工、生活环境，确保职工平安、安康。四、标准化管理结合钢板桩施工项目特点，建立建立管理的目标体系、责任体系、分级控制系统，按照本专项方案组织、指挥、协调、控制等根本环节。第三章、工程概况一、工程简介锦绣路沙福河桥新建工程位于宝安沙井，该工程所在场地原始地貌属海成一级阶地，原状为宽约25米的河涌，河道两旁为厂房、道路等，河床地势平缓，场地较平整。原状桥台附近没有经过处理的地基，人工填土层较厚，一般为3.606.30m，地下水位较高。因锦绣路东、西侧新建雨水管与八字排放口沟槽开挖过程中，槽边两侧土质稳定性较差，均为淤泥、杂填土，杂填土为新近堆填,成份不均匀,结构疏松,未完成自重固结；淤泥、淤泥质土呈流软塑状。为了防止沟槽开挖塌方，且确保钢板桩入土深度稳固性，锦绣路东、西侧设计的全部雨水主管沟槽两侧均采用型桩长9m的拉森钢板桩密扣支护。八字排放口周边为防止河水涨潮涌入沟槽，采用9m长型的拉森钢板桩支护与袋装砂包进展支护。二、工程量概况钢板桩、支护工程量分布表如下：序 号桩号、支护部位支护长度支护措施1K0+160K0+269.930东西侧DN1500管道两侧269m×2排SP-III/长9m×宽0.4m×高×0.125m×厚0.013m拉森钢板桩支护2K0+138K0+160西侧DN2000管道两侧28m×2排SP-III/长9m×宽0.4m×高×0.125m×厚0.013m拉森钢板桩支护3八字排放口18mSP-III/长9m×宽0.4m×高×0.125m×厚0.013m拉森钢板桩支护4八字排放口支护18m尼龙编织袋装砂包支护宽2m×高1.2m17 / 18三、平面布置图第四章、拉森钢板桩支护施工一、施工准备1.1、施工通道在支护施工前，应保持施工便道通畅，以便非适用性材料的外运和回填材料的运。1.2、材料的准备、材料的选用根据工程所在地特点，结合钢板桩的特性、施工方法等方面进展考虑，选用德国拉森式SP-III槽型钢板W=1600cm3，g=6 0kg/m，依地质资料与作业条件决定选用，且钢板桩入土深度达桩长0.5倍以上。、材料理论重量计算采用钢板桩支护总用量：【269长*2*1单重dn1500管+28长*2*1单重dn2000管+18长*1单重八字口】-180原=432吨1.3、人员机构配备与打桩设备拟投入50T履带吊和振动锤采用振动沉桩法插打钢板桩，同时可以利用履带吊车吊装支撑材料来安装支撑，振动锤为曰本产NPKHP7SXB 型，激振力200kN。人员机构配备图如下：项目经理：唐祚贤技术负责人：王学伦项目副经理：王希望测量员陈伟正质检员王旭阳平安员张涛施工员王义轩工人20位二、插打钢板桩、安装支撑对于该项目管道沟槽两侧钢板桩支护的施工包括插打钢板桩和安装支撑。图示：2.1、钢板桩支护施工流程：测量放线插打定位钢板桩设置导桩框架清理钢板桩插打钢板桩设置支撑抽水堵漏管道施工拆除支撑拔除钢板桩。2.2、钢板桩的吊运插打、插打桩前的准备工作、施工放样与定位，将施工区域控制点标明并经过复核无误后加以有效保护。在打桩时作为导向位置与高程控制标志，定位桩与需施工桩的位置布置。、插打钢板桩的导向设备是确保施工后的板桩轴线，对一些要求闭合的围护结构，更需导向。先由测量人员定出钢板桩支护的轴线，可每隔一定距离设置导向桩，导向桩直接使用钢板桩，然后挂绳线作为导线，打桩时利用导线控制钢板桩的轴线。在钢板桩支护合拢后，拆除导向装置，拨除导向桩。导向装置在用完后，可拆出移至下一个钢板桩支护继续使用。、钢板桩运输到作业现场，由履带吊吊起插正，然后开启振动锤一边振动，一边插打。在插打钢板桩之前，为保证钢板桩顺利合拢，应先打下导向架。在插打钢板桩时，第一根钢板桩必须插正、打正，以免影响后面的钢板桩。在整个钢板桩支护施打过程中，开场时可插一根打一根，即将每一片钢板桩打到设计位置，到剩下最后20片时，要先插后打，假设合拢有误，用倒链或滑车组对拉使之合拢，合拢后，再逐根打到设计深度。单桩逐根连续施打，注意桩顶高程不宜相差太大。2.2.2、钢板桩的插打作业步骤和技术要点、在钢板桩锁口涂黄油，安置吊点，根据履带吊起重高度可在桩顶利用拔桩孔系千斤顶，如起重机高度不够，可用钢丝绳在钢板桩1/3以上处捆扎，捆扎处应有夹板，并垫有木块，胶皮以防滑移和受力后吊点处锁口变形。、钢板桩下端系揽风绳二根，履带吊起吊钢板桩接近垂直状态时，利用揽风绳控制正反方向。、钢板桩就位下插，第一片钢板桩沿活动导向下插是整个支护的基准，要反复测量检查，使其方向垂直，位置准确，必要时可加辅助设施，控制桩在导向的左右位置。、移动履带吊，将桩夹住后，进一步复核桩的垂直度、位置，认可后进展插打。使钢板桩第一片或第一组下沉到设计标高，其它钢板桩那么以插打好的桩为准。对准锁口，控制好方向，利用自重下插，当自重不能迫使下插时，可利用配重或滑车组加压。2.2.3、钢板桩打入施工工艺、履带吊停在离打桩点就近的平台，侧向施工，便于测量人员观察。挂上振动锤，升高，理顺油管与电缆。、锤下降，开液压口，拉一根桩至打桩锤下，锁口抹上润滑油，起锤。、待钢板桩尖离开水面30cm 时，停止上升。锤下降，使桩至夹口中，开动液压机，夹紧桩。上升锤与桩，至打桩地点。、对准桩与定位桩的锁口，锤下降，靠锤与桩自重压桩至淤泥以下一定深度不能下降为止。、试开打桩锤30 秒左右，停止振动，利用锤惯性打桩至坚实土层，开动振动锤打桩下降，控制打桩锤下降的速度，尽可能的使桩保持竖直，以便锁口能顺利咬合，提高止水能力。、板桩至设计高度前40cm 时，停止振动，振动锤因惯性继续转动一定时间，打桩至设计高度。、松开液压夹口，锤上升，打第二根桩，以上类推至打完所有桩。打桩前一般应在锁口涂以黄油、锯末等混合物，在打完钢板桩后，开场进展钢板桩支护的止水处理。2.3、钢板桩施工考前须知、导向桩打好之后，以槽钢焊接结实，确保导向桩不晃动，以便打桩时提高准确度。、线桩插打，钢板桩起吊后人力将桩插入锁口，动作缓慢，防止损坏锁口，插入后可稍松吊绳，使桩凭自重滑入。、钢板桩振动插打到小于设计标高40cm 时，小心施工，防止超深发生。、封口时，准确计算异形钢板桩的尺寸，确保止水质量。、防渗与堵漏，钢板桩打入之前一般应在锁口涂以黄油、锯末等混合物。当锁口不严密漏水时，用棉絮等在侧嵌塞，外侧包裹一层防水彩条布，起到防水和减小水压力的双重效果，抽水时同时在外侧水中漏缝处撒大量木屑或谷糠和炉渣的混合物，使其由水夹带至漏水处自行堵塞，在桩脚漏水处，采用局部砼封底等措施。假设漏水严重，堵漏困难时，在钢板桩外侧补打木桩支护，木桩支护侧铺设彩条布，在彩条布与钢板桩支护间填筑粘土进展封堵。2.4、钢板桩的施工中遇到的问题与处理：由于地质结构复杂，钢板桩打拔施工中常遇到一些难题，常采用如下几点方法解决：、桩过程中有时遇上大的块石或其它不明障碍物，导致钢板桩打入深度不够，采用转角桩或弧形桩绕过障碍物。、钢板桩杂填土地段挤进过程中受到石块等侧向挤压作用力大小不同容易发生偏斜，采取以下措施进展纠偏：在发生偏斜位置将钢板桩往上拔l.0m2.0m，再往下锤进，如此上下往复振拔数次，可使大的块石被振碎或使其发生位移，让钢板桩的位置得到纠正，减少钢板桩的倾斜度。、钢板桩沿轴线倾斜度较大时，采用异形桩来纠正，异形桩一般为上宽下窄和宽度大于或小于标准宽度的板桩，异形桩可根据据实际倾斜度进展焊接加工；倾斜度较小时也可以用卷扬机或葫芦和钢索将桩反向拉住再锤击。在根底较软处，有时发生施工当时将邻桩带入现象，采用的措施是把相邻的数根桩焊接在一起，并且在施打当桩的连接锁口上涂以黄油等润滑济减少阻力。三、基坑开挖、钢板桩支撑在钢板桩支护合拢后，将设置支撑，矩形支护宜采用平面钢架支撑为宜，四个角设置为三角形，其稳定性较好，又可以做成抽水平台，支撑的安装由上往下。钢支护根底开挖，采用的方法是：钢板桩合拢后，安装支撑。支撑施工具体做法：先在钢板桩上焊接支撑牛腿型钢，然后进展支撑安装，根据水压力和土压力计算决定，该项目两侧支护的拉森钢板桩之间每排隔4米安装1根支撑，考虑到水下地质情况较差，周围动荷载和主动土压力较大，因此决定在支护部采用108×8mm 的钢管桩做成骨架进展支撑。四、支护排水支护排水是利用抽水机进展排水，其排水量应大于支护渗水量的1.5至2倍，抽完支护水，要留有1-2台抽水机备用。由于钢板桩的锁口之间连接不严密，支护通常会漏水，因此在抽水过程中，通常采用细麻丝、棉条等材料，在钢板桩侧嵌塞、塞紧，或者用锯屑加细煤灰在漏缝外侧周围放入，随水夹带至漏缝处自行堵塞。五、变形观测在钢板桩支护挡水期间，我们定期对钢板桩顶的位移进展观测，发现桩顶向基坑的偏移量稳定在210cm 之间，说明堰体是稳定的。六、管道施工根据施工图设计与规要求对管道安装、沟槽回填进展施工。七、拔桩8.1、施工要点支护沟槽回填到达规要求压实度后，去除支护残留物，才能进展拔桩。在拔桩前应向支护抽水到达一定水位时，由下往上拆除支撑，直到支护支撑全部拆除完，支护外水位一样，方可进展拔桩。拔桩时，可以借助千斤顶松动钢板桩，减少钢板桩与土、钢板桩之间的摩擦力，然后由履带吊吊起，当钢板桩还有较大的摩擦力，履带吊不能吊起时，应在钢板桩上设立支点，用千斤顶继续向上松动，直到履带吊能吊动为止。拔桩时注意桩机的负荷情况，发现上拔困难或拔不上来时，应停止拔桩，显获动1min2min 后再往下锤0.5m1.0m再往上振拔，如此反复可将桩拔出来，钢板桩拔除后留下的桩孔，必须即做回填处理，回填一般用挤密法或填入法，所用材料为中砂。8.2、拔桩考前须知、为防止将临近板桩同时拔出，宜将钢板桩和加固的槽钢逐根割断。、先割除钢板桩的支撑，然后再拔支护钢板桩。、拔出的钢板桩应与时去除土砂，涂以油脂。变形较大的板桩需调直，完整的板桩要与时运出工地，堆置在平整的场地上。、将钢板桩用振动锤再复打一次，可克制土的黏附力。、按与打板桩顺序相反的次序拔桩。八、钢板桩支护合拢措施保证钢板桩支护插打至合拢面时，应准确丈量尺寸，考虑到钢板桩锁口的间隙和钢板桩本身的性能，合拢面尺寸应大于理论尺寸15-20厘米为宜，防止合拢口尺寸过小的出现：同时与合拢口相邻的10-15片组钢板桩采取先插至桩的稳定标高，主要是有利于钢板桩的调整，并且合拢口两侧钢板桩具有高差，便于插桩，待合拢后，再将桩打至设计标高。合拢口解决措施如下：9.1、钢板状合拢口尺寸上下都大时：、当尺寸上大下小时，在合拢口两侧钢板桩上下平行吊耳，位置根据尺寸大小的差值而定，利用倒链或转向滑轮进展对位，直至符合要求合拢为止。其优点是：钢板桩对向平行受拉能保证桩的两侧锁口在同一平面，通过对拉，使两侧钢板桩连接有利于稳定，便于插桩合拢。、当尺寸下大上小时，钢板桩上设置的吊耳，应尽量向桩的下部安置，必要时可安放在水下对位，直至合拢。9.1.3、合拢口尺寸上下都小时：此时应将合拢口的位置设置在合拢面一侧的角桩附近。用千斤顶在钢板桩顶端顶推和设置吊耳，将合拢口向两侧拉，调整上下尺寸，但要采取保证两侧钢板桩锁口在同一平面，一般是在桩外安置活动导向，迫使钢板桩在导梁平面移动。九、八字排放口钢板桩围堰施工八字排放口周边为防止河水涨潮涌入沟槽，采用9m长型的拉森钢板桩支护与袋装砂包进展四周围堰。拉森钢板桩围堰长度为18m,支护施工工艺同上述容。四周围堰采用尼龙编织袋装砂包围堰，围堰顶宽与底宽为2m,围堰高度为1.2m,砂包围堰工程量为：18长×2宽×1.2高=43.2m³。如下列图：III型的拉森钢板桩支护且八字排放口周边采用砂袋围堰图十、质量保证措施10.1、质量保证措施建立健全质量平安管理网络，与时发现和去除各种质量平安隐患，防患于未然。、严格遵守和执行有关的施工质量规。、根据ISO9001 标准要求，推行全面质量管理，建立质量保证体系，提高全员质量意识，确保质量管理惯彻整个施工过程。坚持质量自检、互检、交接检“三检制。、以项目经理为质量第一负责人，任命1至2名适宜的有资格人员负责质量管理方面的工作，并保持与设计施工等各方面有效协调。、各种原材料，半成品严格按质量要求进展采购。钢板桩送到现场后，应与时检查、分类、编号，钢板桩锁口应以一块长1.52.0m 标准钢板桩进展滑动检查，凡锁口不合应进展修正合格前方能使用。、钢板桩质量要求、桩的垂直度控制在1%以；、桩底高程误差控制在10cm 左右；、沉桩要连续，不允许出现不连锁现象；、桩的平面位移控制在15cm 以。、在使用拼接接长的钢板桩时，钢板桩的拼接接头不能在支护的同一断面上，而且相邻桩的接头上下错开至少2m，所以，在组拼钢板桩时要预先配桩，在运输、存放时，按插桩顺利堆码，插桩时按规定的顺序吊插。、钢板桩支护在使用过程中，防止支护水位高于支护外水位。在低水位处设置连通管，到支护抽水时，再予封闭，在支护抽水时，钢板桩锁口漏水，在支护外撒大量细煤渣、木屑、谷糠等细物，借漏水的吸力附于锁口堵水，或者在支护用板条、棉絮等楔入锁口嵌缝，撒煤渣等物堵漏时，要考虑水流方向并尽量接近漏缝，漏缝较深时，用袋装下放到漏缝附近处徐徐倒撒，同时当支护抽水至各层支撑导梁处，逐层将导梁与钢板桩之间的缝隙用木楔紧，使导梁受力均匀。10.2、工期保证措施、项目经理部立即开展工作，调遣具有丰富同类工程施工经历和责任心强的工程技术、经济、行政等各类专业管理人员和施工队伍上场。、实行项目法施工管理方式，做到统一组织、统一管理、统一计划协调、统一物资供给、统一资金收付。各施工队伍在项目经理部的统一领导下，互相协作配合共同完成所承当的施工任务。、发挥整体优势，对施工队伍实行动态管理，合理组合。、加强现场的思想政治工作，抓住时机，开展以比质量、比平安、比进度、比效益的劳动竞赛，使每一位参加施工的职工都充满责任感、荣誉感和紧迫感，发挥出最大的积极性。、正确处理好与当地政府与兄弟单位的关系，取得各方面的支持与配合，为施工生产创造一个良好的外部环境。十一、平安文明保证措施11.1、机械设备平安保证措施、机械设备操作人员或驾驶员必须经过专门训练，熟悉机械操作性能，经专业管理部门考核取得操作证或驾驶证后上机车操作。、机械设备操作人员和指挥人员严格遵守平安操作技术规程，工作时集中精力，慎重工作，不擅离职守，严禁酒后驾驶。、机械设备发生故障后与时检修，决不带故障运行，不违规操作，杜绝机械和车辆事故。、机械操作人员做好各项记录，到达准确、与时，严格贯彻操作制度，认真执行清洁、润滑、巩固、防腐、平安的十字作业法。、设备与工具摆放整齐，不得随意摆放。11.2、平安文明施工、为防止施工现场的混乱现象，现场文明施工划区域派专人负责，落实岗位责任制，搞好环境卫生工作。、施工现场必须按施工平面图进展布置，不能随意改变。、工地现场入口设置现场标志牌，明确各区域负责围，不定期检查和催促。、现场材料进场道路保持畅通无阻，排水畅通，无积水，场地整洁、材料堆放整齐，无施工垃圾。、进入现场施工人员必须佩戴平安帽，讲究文明用语，杜绝打架斗殴，酗酒等不文明行为。、注意工地防火，现场要摆放防火器材。、与当地医疗保健和消防等部门保持密切联系，做到有备无患。、现场必须配足足够的消防设备。
