铝合金型材及产品检验标准.doc

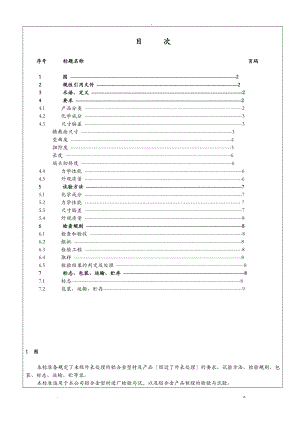

-目 次 序号 标题名称 页码 1 围 -2 2 规性引用文件 -2 3 术语、定义 -24 要求 -24.1 产品分类 -24.2 化学成分 -34.3 尺寸偏差 -3 横截面尺寸 -3 变曲度 -4 扭拧度 -5 长度 -6 端头切斜度 -64.4 力学性能 -64.5 外观质量 -65 试验方法 -75.1 化学成分 -75.2 力学性能 - 75.3 尺寸偏差 -75.4 外观质量 -86 检查规则 -86.1 检查和验收 -86.2 组批 -86.3 检验工程 -86.4 取样 -86.5 检验结果的判定及处理 -87 标志、包装、运输、贮存 -8 7.1 标志-8 7.2 包装、运输、贮存-91 围本标准备规定了未经外表处理的铝合金型材及产品经过了外表处理的要求、试验方法、检验规则、包装、标志、运输、贮等容。本标准适用于本公司铝合金型材进厂检验与试，以及铝合金产品制程的检验与试验。2 规性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。但凡注日期的引用文件，其随后所有的修改单不包括订正的容或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。但凡不注日期的引用文件，其最新版本适用于本标准。GB/T 2282002 金属材料 室温拉伸试验方法GB/T 3190 变形铝合金化学成分GB/T 3199 铝及铝合金加工产品 包装、标志、运输、贮存GB/T 4340.1 金属维氏硬度试验 第1局部：试验方法GB 5237.12008 铝合金建筑型材 第1局部：基材GB/T 16865 变形铝、镁及其合金加工制品拉伸试验用试样GB/T 17432 变形铝及铝合金化学成分分析取样方法GB/T 20975所有局部 铝及铝合金化学分析方法YS/T 420 铝合金韦氏硬度试验方法 YS/T 436 铝合金建筑型材图样图册3 术语、定义3.1 基材 mill finish puofiles基材是指外表未经处理的铝合合建筑型材。3.2 装饰面 e*posed surfaces装饰面指型材经加工、制作并安装在建筑物上后，处于开启和关闭状态时，仍可看见的外表。3.3 外接圆 circumscribing circcle能够将型材横截面完全包围的最小的圆。4 要求4.1 产品分类 牌号、状态合金牌号、供给状态应符合表1的规定。 规格型材的横截面规格应符合YS/T436的规定或以供需双方签订的技术图样确定，且由供需双方给予命名；型材的长度由供需双主商定，并在合同中注明。表1 合金版号及供给状态合金牌号供给状态6005，6060，6063，6063A，6463，6463AT5，T66061T4，T6注1：订购其他牌号或状态时，需供需双方协商。注2：如果同筑构造型材同时选用6005，6060，6061，6063等不同合金或同一合金不同状态，采用同一工艺进展阳极氧化，将难以获得颜色一致的阳极氧化外表，建议选用合金牌号和供给状态时，充分考虑颜色不一致性对建筑构造的影响。 标记型材标记按产品名称、合金牌号、供给状态、产品规格由型材代号与定尺长度两局部组成和本标准编号的顺序表示。标记例如如下：用6063合金制造的，供给状态为T5，型材代号为421001，定尺长度为6000mm的铝型材，标记为：基材 6063-T5 421001×6000 GB5237.120084.2 化学成分化学成分应符合GB/T3190的规定。4.3 尺寸偏差 横截面尺寸.1 壁厚A、B、C尺寸壁厚尺寸分为A、B、C三组。除压条、压盖、扣板等需要弹性装配的型材之外，型材最小公称壁厚应不小于1.20mm。型材壁厚偏差应符合表2规定。壁厚偏差等级由从需双方商定，但有装配关系的6060-T5、6063-T5、6063A-T5、6463A-T5型材壁厚仪式差，应选择表3的高精级或超高精级。.2 非壁厚尺寸非壁厚尺寸偏差分普通级、高精级和超高精级。偏差等级由供需双方商定，但有装配关系的6060-T5、6063-T5、6063A-T5、6463A-T5型材尺寸偏差，应选择高精级或超高精级。表2 壁厚允许偏差级别公称壁厚/mm对应于以下外接圆直径的型材壁厚尺寸允许偏差/mma|b|c|d100>100250>250350AB、CAB、CAB、C普通级1.500.150.23020030038045>1.503.000.150.25023038054057>3.006.000.180.30027045057060>6.0010.000.200.60030090062120>10.0015.000.20030062>15.0020.000.23035065>20.0030.000.25038069>30.0040.000.30045072高精级1.500.130.21015023030035>1.503.000.130.21015025036038>3.006.000.150.26018030038045>6.0010.000.170.51020060041090>10.0015.000.17020041>15.0020.000.20023043>20.0030.000.21025046>30.0040.000.26030048超高精级1.500.090.10010012015025>1.503.000.090.13010015015025>3.006.000.100.21012025018035>6.0010.000.110.34013040020070>10.0015.000.12014022>15.0020.000.13015023>20.0030.000.15017025>30.0040.000.17020030a表中无数字处表示偏差不要求。b含封闭空腔的空心型材，或含不完全封闭空腔、但的怦然心动围空腔截面答不小于豁口尺寸平方的2倍的空心型材，当空腔*一边的壁厚大于或等于其对边壁厚的3倍时，其壁厚允许偏差由供需双方协商；当空腔对边壁厚不相等，且厚边壁厚小于其对边壁厚的3倍时，其任一边壁厚的允许偏差均应采用两对边平均壁厚对应的B组允许偏差值。c当型材所包围的空腔截面积不小于70mm2，且大于等于豁口尺寸平方的2倍时，未封闭的空腔周壁壁厚允许偏差采用壁厚允许偏差。d含封闭空腔的空心型材，所包围的空腔截面积小于70mm2时，其空腔周壁壁厚允许偏差采用A组壁厚允许偏差。.3 角度图样上有标注，且能直接测量的角度，其角度偏差应符合表3的规定，精度等级需在图样或合同中注明，未注明时，6060-T5、6063-T5、6063A-T5、6463A-T5型材角度偏差按高精级执行，其他型材按普通级执行。表3 横截面的角度允许偏差级 别允许偏差/°普通级±1.5高精级±1.0超高精级±0.5.4 倒角半径r及圆角半径Ra型材图样上标注有倒角半径r字样时，倒角半径r应不大于0.5mm。要求倒角半为其他数值时，应将该数值标注在图样上；b型材图样上标注有圆角半径R值时，圆角半径R的允许偏差应符合表4的规定。不同于表8规定时，应将偏差标注在图样上。表4 圆角半径允许偏差圆角半径R圆我半径的允许偏差5.0±0.5>5.0±0.1R 弯曲度弯曲度应符合表5的规定。精度等级需在图样或合同中注时，未注明时，6060-T5、6063-T5、6063A-T5、6463A-T5型材按高精度级执行，其他型材按普通级执行。表5 允许的弯曲度外接圆直径最小壁厚弯曲度，不大于普通级高精级超高精级任意300mm长度上hs全长L米ht任意300mm长度上hs全长L米ht任意300mm长度上hs全长L米ht382.41.54×L1.33×L0.30.6×L>2.40.52×L0.31×L0.30.6×L>380.51.5×L0.30.8×L0.30.5×L 扭拧度公称长度小于等于7m的型材，扭拧度应符合表6规定。公称长度大于7m时，型材扭拧度由供需双方协商。扭拧度精度等级应在图样或合同中注明，未注明精度等级时，6060-T5、6063-T5、6063A-T5、6463A-T5型材按高精级执行，其他型材按普通级执行。表6 允许的扭拧度精度等级公称宽度W/mm以下长度L米上的扭拧度/mm1m>1m2m>2m3m>3m4m>4m5m>5m7m不大于普通级25.001.302.002.303.103.303.90>25.0050.001.802.603.904.204.705.50>50.0075.002.103.405.205.806.306.80>75.00100.002.303.506.206.607.007.40>100.00125.003.004.507.808.208.408.60>125.00150.003.605.509.809.9010.1010.30>150.00200.004.406.6011.7011.9012.1012.30>200.00350.005.508.2015.6015.8016.0016.20高精级25.001.201.802.102.602.603.00>25.0050.001.302.002.603.203.703.90>50.0075.001.602.303.904.104.304.70>75.00100.001.702.604.004.404.705.20>100.00125.002.002.905.105.505.706.00>125.00150.002.403.606.406.707.007.20>150.00200.002.904.307.607.908.108.30>200.00350.003.605.4010.2010.4010.7010.90超高精级25.001.001.501.502.002.002.00>25.0050.001.001.201.501.802.002.00>50.0075.001.001.201.201.502.00>75.00100.001.001.201.502.002.203.00>100.00125.001.001.501.802.202.503.00>125.00150.001.201.501.802.202.503.50>150.00200.001.501.802.202.603.004.50>200.00350.001.802.503.003.504.00 长度a要求定尺寸时，应在合同中注明，公称长度小于或等于6m时，允许偏差为°15mm；长度大于6m时，允许偏差由双方协商确定；b以倍尺交货的型材，其总长度允许偏差为20mm，需要加锯口余量时，应在合同中注明。 端头切斜度端头切斜度不应超过2°。4.4 力学性能a室温力学性能应符合表7的规定；b取样部位的公称壁厚小于1.20mm时，不测定断后伸长率。4.5 外观质量a型材外表应整洁，不允许有裂纹、起皮、腐蚀和气泡等缺陷存在；b型材外表上允许有轻微的压痕、碰伤、擦伤存在，其允许深度见表8；模具挤压痕的深度见表9。装饰面要在图纸中注明，未注明时按非装饰面执行。表7 室温力学性能合金牌号供给状态壁厚/mm拉伸性能硬度a抗拉强度Rm/N/mm2规定非比例延伸率强度Rp0.2/N/mm2断后伸长率/%试样厚度/mm维氏硬度HV韦氏硬度HWAA50 mm不小于6005T56.32602408T6实心型材52702256>5102602156>102525020086空心型材525521586>51525020066060T551601206>52514010086T631901506>325170140866061T4所有1801101616T6所有265245886063T5所有160110880.8588T6所有205180886063AT51020016050.86510>10190150550.865106063AT6102301801905>10220110180446463T55015016011086T6501951101601086463AT5121501701106T632051701706>3122051708 a硬度只作参考。表8 型材外表缺陷允许深度状 态缺陷允许深度，不大于装饰面非装饰面T50.030.07T4,T60.060.10表9 模具挤压痕的允许深度合金牌号模具挤压痕深度，不大于6005、60610.066060、6063、6063A、6463、6463A0.035 试验方法5.1 化学成分化学成分分析可采用化学分析法和仪器分析法等方法进展，化学成分仲截分析按GB/T20975规定的方法进展。5.2 力学性能a拉伸试验按GB/T2282002规定的方法进展，断后伸长率按GB/T2282002中11.1仲裁；b维氏硬度试验按GB/T4340.1规定的方法进展政；c韦氏硬度试验按YS/T420规定的方法进展。5.3 尺寸偏差 壁厚、非壁厚尺寸、角度、倒角半径及圆角半径采用相应的精度的卡尺、千分尺、R规等测量工具或专用仪器测量。 曲面间隙将标准弧样板紧贴在型材的曲面上，测量型材曲面与标准弧样板之间的最大间隙值，该值即为型材的曲面间隙。 平面间隙将25mm长的直尺沿宽度方向靠在型材的凹面上，测量直尺与型材凹面间的最大间隙，该值即为型材任意25mm宽度上的平面间隙；将长度大于型材宽度的直尺靠在型材的凹面上，测量直尺与型材之间的最大间隙，该值即为型材在整个宽度上的平面间隙。 弯曲度a将型材放在平台上，借自重到达稳定时，沿型材长度方向测量型材底面与平台间的最大间隙，该值即为型材全长上的弯曲度；b将300mm长的直尺，沿型材长度方向靠在型材的外表上，测量型材与直尺之间的最大间隙，该值即为型材任意300mm长度上的弯曲度。 扭拧度将型材置于平台上，并使其一端紧贴平台。型材借自重到达稳定时，测量型材翘起端的两侧端点与平台间的间隙值，差值即为型材的扭拧度。 长度、切斜度采用相应精度的测量工具或专用仪器测量。5.4 外观质量在自然散射光下，以正常视力不使用放大器检查型材外观。对缺陷深度不能确定时，采用打磨法测量。6 检验规则6.1 检查和验收a型材由供方进展检验，保证型材质量符合本标准或合同要求，并填写质量证明书；b需方可对收到的型材按本标准的规定进展检验，当检验结果与本标准或合同的规定不符时，应按本标准的有关规定向供方提出，由供需双方协商解决；c属于外观质量及尺寸偏差的异议，应在收到型材之日起15天提出，属于欺他性能的异议，可以收到型材之日起一个月提出。如需仲裁，伸裁取样在需方，由供需双方共同进展。6.2 组批型材应成批提交验收，每批应由同一合金牌号、供货状态、规格的型材组成，批量不限。6.3 检验工程每批型材均应进展化学成分由供方提供质量保证、尺寸偏差、力学性能、外观质量的检查。6.4 取样型材的取样应符合表10规定。表10 取样位置和取样数量检验工程取样规定要求的章条号检验的章条号化学成分符合GB/T17432的规定4.35.1力学性能每批炉取2根型材，从每根型材上切取1个试样，其他要求应符合GB/T16865的规定4.55.2尺寸偏差每批取型材根数的1%，不少于10根4.45.3外观质量逐批4.65.46.5 检验结果的判定及处理a化学成分不合格时，判该批不合格；b尺寸偏差不合格时，判该批不合格。但允许逐根检验，合格者交货；c外观质量不合格时，判该件不合格；d力学性能试验结果有任一试样不合格时，应从该批炉型材包括原不合格的型材中重取双倍数量的试样重复试验，重复试验结果全部合格，则判整批型材合格。假设重复试验结果仍有试样不合格时，则判该批型材不合格，或进展重复热处理，重新取样。7 标志、包装、运输、贮存7.1 标志在检验合格的型材上应有如下容的标签或合格证：a供方名称和地址b供方质检部门的检印；c合金牌号和状态；d产品的名称和规格；e生产日期或批号。7.2 包装、运输、贮存a型材包装箱标志应符合GB/T3199的规定；b型材不涂油，其包装、运输和贮存按GB/T3199执行。包装方式应在合同中注明；c每批型材均应附有符合本标准要求的质量证明书，其上注明：供方名称，产品名称，合金牌号和状态，规格、重量或件数；d生产日期或批号；e力学性能检验结果；f本标准编号；g供方技术监视部门印记。. z.
