钢结构课程设计报告之三角形钢屋架设计.doc

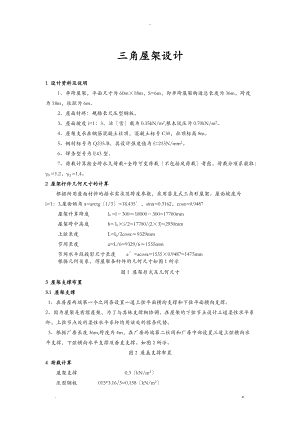

-三角屋架设计1 设计资料及说明1、单跨屋架，平面尺寸为60m×18m，S=6m，即单跨屋架构造总长度为36m，跨度为18m，柱距为6m。2、屋面材料：规格长尺压型钢板。3、屋面坡度i=1：3。活雪载为0.35kN/m2,根本风压为0.70kN/m2。4、屋架支承在钢筋混凝土柱顶，混凝土标号C30，柱顶标高8m。5、钢材标号为Q235-B，其设计强度值为f=215N/mm2。6、焊条型号为E43型。7、荷载计算按全跨永久荷载+全跨可变荷载不包括风荷载考虑，荷载分项系数取：G =1.2，Q =1.4。2 屋架杆件几何尺寸的计算 根据所用屋面材料的排水需求及跨度参数，采用芬克式三角形屋架。屋面坡度为i=1：3,屋面倾角=arctg1/3=18.435°，sin=0.3162，cos=0.9487屋架计算跨度 l0 =l30018000300=17700mm屋架跨中高度 h= l0×i/2=17700/(2×3)=2950mm上弦长度 L=l0/2cos9329mm节间长度 a=L/6=9329/61555mm节间水平段投影尺寸长度 a=acos=1555×0.9487=1475mm根据几何关系，得屋架各杆件的几何尺寸如图1所示图1 屋架形式及几何尺寸3 屋架支撑布置3.1 屋架支撑 1、在房屋两端第一个之间各设置一道上弦平面横向支撑和下弦平面横向支撑。2、因为屋架是有檩屋架，为了与其他支撑相协调，在屋架的下弦节点设计三道柔性水平系杆，上弦节点处的柔性水平系杆均用该处的檩条代替。 3、根据厂房长度36m,跨度为4m，在厂房两端第二柱间和厂房中部设置三道上弦横向水平支撑，下弦横向水平支撑及垂直支撑。如图2所示。图2 屋盖支撑布置4 荷载计算 屋架支撑 0.3kN/m2 压型钢板 015*3.16/3=0.158kN/m2檩条和拉条 0.13kN/m2 合计 gk=0.588kN/m2可变荷载 qk=0.3kN/m2 檩条的均布荷载设计值 q=Ggk+Qqk=1.2×0.588+1.4×0.35=1.20kN/m2节点荷载设计值 P=qas=1.13×1.475×6=10.62kN5 屋架的内力计算5.1 杆件的轴力芬克式三角形桁架在半跨活雪荷载作用下，腹杆内力不变号，故只按全跨雪荷载和全跨永久荷载组合计算桁架杆件内力。根据"建筑构造静力计算手册"，对于十二节间芬克式桁架，n=17700/2950=6。先差得内力系数，再乘以节点荷载P=10.62kN,屋架及荷载是对称的，所以只需计算半个屋架的杆件轴力。计算出的内力如表1所示。表1 桁架杆件内力组合设计值杆件内力系数内力设计值/kN(P=10kN)上弦杆ABBCCDDEEFFG-17.39-16.13-16.76-16.44-15.18-15.81-184.68-171.30-177.99-174.59-160.89-167.90下弦杆AHHIIJ+16.50+13.50+9.00+175.23+143.37+95.58腹杆DIBH、CHEK、FKHD、DKIKKGGJ-2.85-1.34-1.34+3.00+4.50+7.500-30.27-14.23-14.23+31.86+47.79+79.650 注：负为压杆，正为拉杆。5.2 上弦杆的弯矩 由"钢构造与组合构造"查的，上弦杆端节间最大正弯矩：M1=0.8M0，其它节间最大正弯矩和节点负弯矩为M2=±0.6M0。上弦杆节间集中载荷 P=10.62kN节间最大弯矩 M0= Pl/4 =10.62×1.475/6=3.92kN·m端节间 M1=0.8M0=3.136kN·m中间节间及节点 M2=±0.6M0=±2.35kN·m6 屋架杆件截面设计在设计屋架杆件截面前，首先要确定所选节点板的厚度。在三角形屋架中，节点板厚度与弦杆的最大内力有关。根据弦杆最大内力Nma*=184.68kN,查"钢构造设计及实用计算"P83页表5-1单壁式桁架节点板厚度选用表可选择支座节点板厚为10mm,其它节点板厚为8mm。6.1 上弦杆 整个上弦杆采用等截面通长杆，由两个角钢组成T形截面压弯构件，以防止采用不同截面时的杆件拼接。 弯矩作用平面内的计算长度 lo*=1555mm 侧向无支撑长度 l1=2×1555=3110mm首先试选上弦截面为2100×7，查"钢构造"得其主要参数：, ，,截面塑性开展系数 *1=1.05,*2=1.2。6.1.1强度验算 取AB段上弦杆最大内力杆段验算： 轴心压力： N=184.68kN 最大正弯矩节间： M*=M1=3.10kN·m； My=M2=2.35kN·m截面强度验算由负弯矩控制。6.1.2 弯矩作用平面内的稳定性验算*=l0* / i*=155.5/3.09=50.32150， 按GB50017附录C表C-2查得=0.856 按有端弯矩和横向荷载同时作用使弦杆产生反向曲率，故取等效弯矩系数为 补充验算：故平面内的稳定性得以保证。6.1.3 弯矩作用平面外的稳定性验算 此稳定性由负弯矩控制，验算上弦杆ABC段在弯矩作用下平面外的稳定性 轴心压力 N1=184.86kN，N2=171.30kN。 loy= l1(0.75+0.25N2/N1)=2×155.5×(0.75+0.25×184.86/171.30)=317.15y= loy / iy =305.36 / 4.39=69.56150 查"钢构造"附表得， 对弯矩使角钢水平肢受压的双角T形截面，查相关规*得整体稳定系数可用下式计算： 在计算长度*围内弯矩和曲率屡次改变向号，为偏于平安，取。平面外长细比和稳定性均满足要求。6.1.4局部稳定验算 对由2100*6组成的T形截面压弯构件 翼缘：满足局部稳定要求。 腹板：亦满足要求。 所选上弦杆截面完全满足各项要求，截面适用。6.2 下弦杆轴心受拉杆件 整个下弦钢不改变截面，采用等截面通长杆。在下弦节点I处，下弦杆角钢水平肢上开有直径为17.5mm的安装螺栓扩孔。因此，计算下弦杆强度时，必须考虑及此。此外，选截面时还要求角钢水平肢开孔肢的边长63mm，以便开d0=17.5mm的安装螺栓孔。 首先按段AH的轴心拉力N=175.23kN 下弦杆的计算长度 lo*=393.4cm 取下弦杆IJ段的长度 loy=2×393.4=786.8cm 需要 选用256×4的角钢，其截面相关参数为 A=8.78cm2，i*=1.73cm，iy=2.52cm。62.1 长度验算 杆段AHAn=A=8.78cm2 杆段HI 杆段IJ6.2.2长细比验算下弦杆长细比满足要求，所以所选下弦杆截面适用。6.3 腹杆 中间竖腹杆JG 对于中间竖腹杆，N=0，=295cm对连接垂直支撑的桁架，采用250×4组成十字形截面，单个角钢50×4，=0.99cm=0.9l =0.9×295=265.5cm可满足要求。6.3.2 主斜腹杆IK、KG主斜腹杆IK、KG两杆采用一样截面，lo*=245.8cm，loy=2245.8=491.6cm，内力设计值 N=+79.65kN 所需净截面面积 选用230×4，T形截面，i*=0.90cm0.7cm， iy=1.491.40cm 可以使用6.3.3腹杆DI NDI=-30.27kN，lo*=0.8 l=0.8×155.5=124.4cm，loy=l =155.5cm 选用40×4，A=3.09cm2,i*=1.22cm，iy=1.96cm 刚度验算： 按b类截面查表得可满足要求。6.3.4腹杆BH、CH、EK、FK4根杆均为压杆，受力及长度均有小于DI杆，故可按DI杆选用40×4，只不采用填板。6.3.5 腹杆HD、DK两者均为拉杆。N=+31.86kN,l=24.58cm。仍选用30×4，A=2.76cm2验算如下：*=lo* / i*=0.8×245.8/0.9=218.49350可满足要求。6.4 填板设置与尺寸选择双角钢杆件的填板设置与尺寸选择如表2表2 填板设置与尺寸选择杆件名称杆件截面节间杆件几何长度mm)i(mm)40i(压杆或80i拉杆(mm)实际填板间距(mm)每一节间填板数量(块)填板尺寸b×t×h(mm)上弦杆2100×6155531.0856778160×6×70下弦杆AH、HI256×4245817.313841229160×6×76IJ393413112腹杆GJ250×429509.9792658560×6×80IK、KG230×4245897201153540×6×507 屋架节点设计 角焊缝强度设计E43型焊条屋架各杆件轴线至各杆件角钢反面的距离Z0如表3，表中Z0为杆件重心线至角钢反面的距离。表3 屋架各杆件轴线至角钢反面的距离Z0杆件名称杆件截面重心距离Z0(mm)轴线距离Z0(mm)备注上弦杆2100×627.130下弦杆256×415.320腹杆JG250×413.815IK、KG230×48.910DI240×411.315单面连接BH、CH、EK、FK240×411.315单面连接DH、DK230×48.910单面连接7.1 支座节点A7.1.1 下弦杆与节点板间连接焊缝计算 N=175.23kN 取角钢肢背焊脚尺寸，角钢肢尖焊脚尺寸，按焊缝连接强度要求得 背部 趾部 实际焊缝长度采用角钢肢背l1=115mm 肢尖l2=60mm7.1.2 绘制节点详图按以下方法、步骤和要求画节点大样，并确定节点板尺寸1严格按几何关系画出汇交于节点A的各杆件轴线轴线至杆件角钢反面的距离Z0按表3采用。 2下弦杆与支座底板之间的净距取140mm符合大于130mm和大于下弦杆角钢水平肢宽的要求。3按构造要求预定底板平面尺寸为a×b=220×220mm，使节点A的垂直轴线通过底板的形心。4节点板上部缩进上弦杆角钢反面t1/2+2mm=7mm(式中t1=10mm为节点板厚度，取上、下弦杆端部边缘轮廓线间的距离为20mm和根据下弦杆与节点板间的连接焊缝长度等，确定节点板尺寸如图4所示。图4 支座节点A7.1.3 上弦杆与节点板间连接焊缝计算N=184.68kN， P1=P/2=10.62/2=5.31kN 节点板与角钢背部采用塞焊缝连接取hf1=t/2=6，设仅承受节点荷载P1。因P1值很小，焊缝强度不必计算，一定能满足要求。 令角钢趾部角焊缝承受全部轴心力N及其偏心弯矩M的共同作用：其中取焊脚尺寸=4，由节点图中量得实际焊缝长度l=474mm(全长焊满时，计算长度 lw2=l-8mm=474-8=466mm60hf2=360mm，取最小lw2=60，hf2=240mm计算，焊缝强度可满足要求。7.1.4底板计算支座反力 R=6P=6×10.62=60.72kN，采用C30混凝土柱=12 N/。 锚栓直径采用20，底板上留矩形带半圆形孔，尺寸-220×220，锚栓套板用-40×10×40，孔径22。1底板面积A 底板与钢筋混凝土柱面间的接触面面积A=22×22-2×4×5+0.5××/4=424.4； 接触面压应力：可满足混凝土轴心抗压强度要求，预定底板尺寸a×b=220mm×220mm适用。（2） 底板厚度t 底板被节点板和加劲肋划分成四块相邻边支*小板，板中最大弯矩取单位板宽计算 j 斜边 斜边上之高，查表得=0.06，代入j所需底板厚度，取t=12mm。底板选用-22012220。7.1.5节点板、加劲肋与底板间的水平连接焊缝的计算1节点板与底板间水平连接焊缝 承受轴心力 N=R/2=63.72/2=31.86kN 焊缝计算长度 需要 构造要求 采用hf=6mm，满足要求。（2） 加劲肋与底板间水平连接焊缝N=R/2=63.72/2=31.86kN 需要 采用hf=6mm，满足要求。7.1.6加劲肋与节点板间竖向连接焊缝计算 加劲肋厚度采用6mm，与中间节点板等厚。 每块加劲肋与节点板间竖向连接焊缝受力： 焊缝计算长度 lw=(40+63)-10=93mm 需要 构造要求 采用hf=6mm，满足要求。 由以上计算可见，底板和加劲肋及其连接焊缝均是构造控制。7.2上弦一般节点B、C、E、F、D7.2.1 按一下方法、步骤和要求绘制节点详图 1严格按几何关系画出汇交于节点B的各杆件轴线轴线至杆件角钢反面的距离Z0按表3； 2节点板上部缩进上弦杆角钢反面10mm、取上弦杆与短压杆轮廓间距离为15mm和根据短压杆与节点板间的连接焊缝尺寸等，确定节点板尺寸如图5所示； 3标注节点详图所需各种尺寸。7.2.2 上弦杆与节点板间连接焊缝计算 N1=184.68kN N2=171.30kN P=10.62kN节点荷载P假定全部由上弦杆角钢背部塞焊承受，取焊脚尺寸=3 mm，为节点板厚度，因P值很小，焊缝强度不必计算。上弦杆角钢趾部角焊缝假定承受节点两侧弦杆内力差及其偏心弯矩M 的共同作用，其中=13.38kN图5 上弦杆一般节点详图(a) 节点B、E (b) 节点C、F (c) 节点D 由图中量得实际焊缝长度l2=141mm,计算长度lw2=l2-8mm=141-8=133mm 需要 =1.25 构造要求 采用hf=6mm，满足要求。 其他上弦一般节点节点C、D、E和F的设计方法、步骤等与节点B一样，节点详图见图5所示。因节点E和节点B的几何关系、受力等完全一样，故节点详图也完全一样。节点C和节点F的详图也完全一样。7.3 屋脊拼接节点G N=167.90kN P=10.62kN7.3.1 拼接角钢的构造和计算 拼接角钢采用与上弦杆截面一样的270×7。拼接角钢与上弦杆间连接焊缝的焊脚尺寸取hf=6mm。 拼接接头每侧的连接焊缝共有四条，按连接强度条件需要每条焊缝的计算长度 拼接处左右弦杆端部空隙40mm，需要拼接角钢长度 为了保证拼接处的刚度，实际采用拼接角钢长度La=350mm。 此外，因屋面坡度较大，应将拼接接角钢的竖肢剖口3= 2×70-7-18/2.5=36mm 采用40mm，如图6所示，先钻孔在切割，然后冷弯对齐焊接。7.3.2 绘制节点详图 绘制方法、步骤和要求与上弦一般节点B根本一样，腹杆与节点板间连接焊缝尺寸按表4采用。为便于工地拼接，拼接处工地焊一侧的弦杆一拼接角钢和受拉主斜杆与跨中吊环杆上分别设置直径为17.5mm和13mm的安装螺栓孔，节点详图如图6所示。图6 屋脊拼接节点G7.3.3 拼接接头每侧上弦杆与节点板间连接焊缝计算 拼接接头每侧上弦轴力的竖向分力Nsina与节点荷载P/2的合力 设角钢背部的塞焊缝承受竖向合力V的一半，取hf1=5mm， 需要焊缝计算长度因P/2很小，不计其偏心影响 由图量得实际焊缝长度远大于，因此热内焊缝满足计算要求。在计算需要的时没有考虑斜焊缝的强度设计值增大系数。7.4 下弦一般节点H7.4.1绘制节点详图如下图图7 下弦一般节点H7.4.2 下弦杆与节点板间连接焊缝计算 N1=175.23kN N2=143.37kN=31.86kN由节点详图中量得实际焊缝长度,其计算长度需要 构造要求 采用，满足要求。7.5 下弦拼接节点I7.5.1 下弦杆与节点板间连接焊缝计算拼接角钢采用与下弦杆截面一样的256×4。拼接角钢与下弦杆间连接焊缝的焊脚尺寸取。 拼接头每侧的连接焊缝共有四条，按连接强度条件需要每条焊缝的计算长度 拼接处弦杆端部空隙取为10mm，需要拼接角钢长度为保证拼接处的刚度，实际采用拼接角钢长度。7.5.2 绘制节点详图汇交于节点I的屋架各杆轴线至角钢反面的距离按表采用，腹杆与节点板间的连接焊缝尺寸按表采用。为便于工地拼接，拼接处弦杆和拼接角钢的水平肢上设置直径为17.5mm的安装螺栓孔。节点详图如图8所示。图8 下弦拼接节点I7.5.3拼接接头一侧下弦杆与节点板间连接焊缝计算 取接头两侧弦杆的内力差N和0.15Nma*两者中的较大值进展计算。 取N=45kN进展计算。N由内力较大一侧的下弦杆传给节点板，由图中量得实际焊缝长度，其计算长度 需要 采用，满足要求。7.6 下弦中央节点J均按构造要求确定各杆与节点板间的连接焊缝。节点详图如图9所示。图9 下弦中央节点J7.7 受拉主斜杆中间节点K设计计算与下弦一般节点H一样，节点详图如图10所示。图10 受拉主斜杆中间节点K8 参考资料1. "钢构造设计例题集" 2. "钢构造设计与计算" 机械工业3. "钢构造" 4. "钢构造设计指导与实例精选" 5. "钢构造设计及实用计算" 中国电力. z.
