防护棚安全通道制作工艺设计.doc

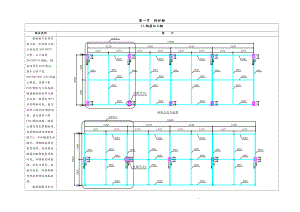

-第一节 防护棚1.1钢筋加工棚做法说明图示 钢筋棚可采用单排立柱，和双排立柱。立柱采用200*100*5方管，上下端焊300*200*10钢板，钢板四角打Ø20圆孔，每个立柱下设500*500*500 C20混凝土根底，预埋4根Ø18螺栓与立柱连接。钢筋棚由标准单元组合而成，钢梁由50*3方管焊接而成，梁与柱用4根Ø18螺栓连接，梁与梁用4根Ø16螺栓连接。钢梁上铺双层定型钢板网，顶层钢板网向两侧放坡2%，并加铺蓝色彩钢瓦。顶棚侧面挂定型宣传牌，宣传牌由钢筋和镀锌铁皮焊接而成，并喷涂宣传标语，底色为蓝色，标语为白色。所有钢构件均涂防锈漆进展防腐。 钢筋棚构件也可用于搭设平安通道、及其它防护棚。 各构件加工与安装时应考虑实际尺寸误差自行调整。双排立柱平面图单排立柱平面图纵向剖面图单排立柱横向剖面图双排立柱横向剖面图标准单元钢梁拼装图标准单元钢板网安装图钢板网尺寸图钢梁1详图立柱平面图斜撑与柱节点1详图钢梁2详图钢梁3详图M1详图柱梁节点1详图柱梁节点2详图梁节点2详图梁节点2详图定型宣传牌标准节1详图定型宣传牌标准节2详图单排立柱效果图双排立柱效果图1.2移动设备防护棚做法说明图 示移动式防护棚长度2m，宽度2.5m,高度2.5m，由标准构件拼装而成。主要使用材料：50*3方管,50*3角钢、2mm厚铁皮，万向轮，模板、方木。移动式防护棚尺寸如需调整，应按比列缩放，以保证整体稳定性。万向轮应设置刹车装置。防护棚立杆、顶棚均刷红白相间条纹油漆，顶棚可贴宣传标语、操作规程等。防护棚侧立面图防护棚正立面图构件1平面图构件3平面图构件2平面图防护棚效果图1.3办公室防护棚1.4木工加工棚做法说明图 示办公楼在塔吊覆盖*围内的需要对办公楼进展防护，防护棚用钢管搭设，双立杆,立杆间距3.6米刷红白油漆，顶棚双层防护，铺设模板木枋，木方间距20公分，需固定牢靠，做好防台风措施。办公室防护棚效果图 木工棚采用防火岩棉板搭设，需封闭、隔音、通风，室外*贴平安标语，室内*贴操作规程和平安考前须知，并配备足够的灭火器。木工加工棚效果图1.5施工电梯防护棚做法说明图 示施工电梯防护棚可用钢筋加工棚标准构件进展搭设，防护棚内*贴宣传图板、平安考前须知等。施工电梯防护棚效果图第二节 平安通道2.1专用平安通道做法说明图 示在建筑物周边物体坠落半径*围内的人行通道处需设置平安通道。1、平安通道防护可采用48*3.0mm钢管搭设，刷红白相间警示油漆。长度根据实际情况而定，宽度3m、高度4m。平安通道防护棚采用双层隔离防护，两层之间间距90cm，两层均满铺旧模板。平安通道两侧设置1.8米高防护栏杆并挂密目平安网或宣传图板，2、平安通道也可用钢筋加工棚标准构件进展搭设，尺寸可根据实际自由组合，通道两侧悬挂宣传图板。侧立面图或宣传图板正立面图效果图1效果图22.2进楼平安通道做法说明图示1、进楼平安通道采用钢管搭设时宽为3m，出建筑物长度6m9m(可根据实际调整),平安通道高度4.5m或同首层层高设置。立杆间距1.5m，通道两侧设置水平杆间距0.6m，通道采用双层防护棚，两层之间距离为60公分，两层均满铺旧模板。平安通道两侧采用平安网进展全封闭并在内侧悬挂平安图牌，图牌高度1.8m，进出口处设置平安标语。2、进楼平安通道也可用钢筋加工棚标准构件进展搭设，尺寸可根据实际自由组合，通道两侧悬挂宣传图板。平面图1-1剖面图现场实物图1现场实物图22.3基坑上下楼梯做法说明图示基坑上下 楼梯可用钢管搭设或设置钢楼梯。楼梯宽度不小于1m，踏步宽度300mm，高度150mm，楼梯与坑底夹角在30°60°之间，楼梯两侧设置1.2m高防护栏杆，栏杆内侧下部设置踢脚板。钢管楼梯踏步采用模板包成正式楼梯样，踢脚板及所有外露杆件均涂刷红白油漆。如基坑较深，需设置休息平台。基坑上下楼梯效果图. z.
