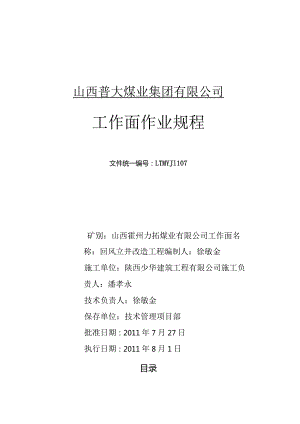

山西普大煤业集团有限公司工作面作业规程文件统一编号：LTMYJl107矿别：山西霍州力拓煤业有限公司工作面名称：回风立井改造工程编制人：徐敏金施工单位：陕西少华建筑工程有限公司施工负责人：潘孝永技术负责人：徐敏金保存单位：技术管理项目部批准日期：2011年7月27日执行日期：2011年8月1日目录矿会审看法3审批看法4监理工程师审批看法5作业规程学习和考试记录6作业规程复查记录7第一章概况8第一节概述8其次节编写依据9其次章地面相对位置及地质水文状况10第一节地面相对位置及邻近采区开采状况10其次节煤（岩）层赋存特征10第三节地质构造11第四节水文地质11第五节灾难预料与分析14第三章巷道布置及支护说明15第一节巷道布置15其次节支护设计15第三节支护工艺18第四章施工工艺21第一节施工方法21其次节凿岩方式22第三节爆破作业22第四节装、运岩（煤）方式24第五节管线及轨道敷设24第六节设备及工具配备26第五章劳动组织及主要技术经济指标27第一节劳动组织27其次节循环作业27第三节主要技术经济指标29第六章生产系统30第一节通风系统30其次节压风系统31第三节防尘系统32第四节防灭火32第五节平安监测系统33第六节供电系统34第七节排水系统34第八节运输系统35第九节通讯系统35第七章灾难预防及避灾路途36第八章平安技术措施38第一节施工打算38其次节“一通三防”管理38第三节井壁平安管理措施40第四节爆破管理41第五节防治水管理47第六节机电管理47第七节运输管理53第八节其它58规程会审意见编制人徐敏金主持人徐敏金会审时间2011.7.18本作业规程于二O年七月十八日在矿技术管理项目部进行了集体会审。通过集体会审，探讨探讨，同意本规程所编写的一切内容，要求在现场施工中严格执行，并提出如下审批看法：、施工过程中，加强现场限制，严格按给定的中线施工。、每班次施工前必需对全部平安设施进行检查，确认平安后，方可施工。(3)、若现场条件发生特殊改变时，要刚好编写补充措施，并细致传达执行。会审单位及人员签字：单位会审看法签名单位会审看法签名安监科通防科施工单位通防矿长机电矿长生产矿长平安矿长总工程师矿长审批意见审批单位审批意见审批人审批时间安全副矿长生产副矿长总工程师矿长监理工程师审批意见审批单位审批意见审批人审批时间监理工程师作业规程学习贯彻表贯彻内容：回风立井改造工程贯彻时间：年月日班次：在册人数：人参与人数：人队长：潘孝永贯彻人：徐敏金序号姓名工种或职务签名盖章试数考分序号姓名工种或职务签名盖章试数考分1廖明广22刘国态2廖明仲233廖其高244曾明祥255李仁付266李志勇277李松杰288李松年299申义水3010杨新锋3111许本浩3212魏勇3313黄远谷3414田远华3515杜江涛3616王波3717谢开亮3818阮胜明3919廖其福4020韦小章4121王明超42作业规程名称主持人施工单位编制人复查时间参与复查人员签字一、存在主要问题：二、处理看法：作业规程复查记录第一章概况第一节概述一、巷道名称本作业规程掘进的巷道名称为回风立井改造工程。二、掘进目的及巷道用途掘进目的是为矿井兼并重组整合后形成完善的通风系统，满意矿井生产时的回风、行人（紧急状况下时的平安出口）的须要。三、开口位置开口位置在原回风立井井口，沿原回风立井中心线由原来的直径为2.Om改扩到直径为5.Omo四、开口坐标及方位施工坐标为X：4053166.00、Y：19557507.00、上口Z：+629.5、下口Z：+518.0,方位位于矿区工业广场的西南方向。五、巷道层位：该巷道为穿层掘进。六、巷道设计长度及服务年限巷道设计长度：钢筋混凝土、混凝土立模浇注立井112m。服务年限：20年。七、施工要求：按中线、设计要求施工。八、预料开、竣工时间经矿有关领导探讨确定，本掘进工作面自2011年8月份开工，预料2011年10月份竣工。九、支护形式：钢筋混凝土、混凝土立模浇注支护（如需特殊支护另行补充）。其次节编写依据一、地质说明书及批准时间地质说明书名称为山西霍州力拓煤业有限公司兼并重组整合矿井地质报告、山西霍州力拓煤业有限公司兼并重组整合矿井设计回风立井改造工程设计，批准时间为2011年7月15日。二、矿压观测资料依据我矿现有施工的巷道阅历，矿压显现不明显。三、参考资料煤矿平安规程、煤矿工人平安技术操作规程、煤矿生产技术管理规定、各种岗位责任制及设计规范。四、依据我矿现有的生产、技术、设备等装配水平及职工的技术素养。其次章地面相对位置及地质水文状况第一节地面相对位置及邻近采区开采状况地面相对位置及邻近采区开采状况表表一水平名称+630水平采区名称开拓巷道地面标高（m）+630+629.5井下标商（m）+518.00开口坐标X：4053166.00Y：19557507.00Z：+629.5掘进方向垂直地面的相对位置及建筑物地面相对位于本矿区工业广场西南部，地面为泥石、丘陵荒山区。井下位置及掘进地面设施的影响回风立井井下位于井田西部，垂直向下到10号煤层底板等高线，因掘深较大对地面无影响。邻近采区开采状况待掘巷道未形成采区，掘进方向范围内无采掘活动，不会对巷道掘进产生影响。待掘巷道井下位于海拔+518ml0号煤底板，其他为未采新区；因掘深较大,施工对地面无影响。待掘巷道地面相对位于本矿区工业广场西南部，地表为泥石、丘陵荒山。地面标高为海拔+603m+629.5m。其次节煤（岩）层赋存特征一、煤（岩）层产状、厚度、结构、坚实性系数、层间距待掘巷道开口层位为全新统、中上更新统、上新统黄土，平均厚度为16.58m,当巷道掘进至上石盒子组，该区域平均厚度为80m左右，干脆穿过；当巷道掘进至下石盒子组16m左右时与原回风大巷相联接，该区域厚度为64.75106.25m,平均厚度80.25m,硬度系数f=34。地层没有受岩浆侵入影响，较为稳定；全新统、中上更新统、上新统黄土、上石盒子组、下石盒子组均呈整合接触关系。二、煤层瓦斯涌出量、瓦斯等级、发火期、煤尘爆炸指数矿井依据2008年矿井瓦斯鉴定结果，我矿瓦斯肯定涌出量为0.38m7min,相对涌出量为2.12m7t；二氧化碳相对涌出量为3.98m7t0为低瓦斯矿井。依据2008年实行对10号煤层取样进行煤自燃倾向性试验结果，10号煤层吸氧量为0.66cmg,煤尘具有爆炸危急性，煤层自燃等级为11级，属自燃煤层。该区域无地温危害，无冲击地压。依据2008年鉴定结果分析，该区域煤层含有瓦斯，但涌出量较小无突出危急，但巷道掘进时必需加强通风及瓦斯检测，如瓦斯有超限迹象，需刚好实行措施，例如增加风量等；防止煤的自燃发生，建议井下加强对采空区的封闭管理工作。附图：地层（煤、岩）综合柱状图回风立井改造工程地质平面示意图第三节地质构造待掘巷道设计为定向施工，穿层掘进，本区地质环境条件良好，本井田目前未发觉新构造变动迹象。第四节水文地质一、地表水本井田位于吕梁山南部，临汾盆地的西翼。为黄土丘陵沟壑区，自然植被稀有，地形切割较为剧烈。地表水汇合于井田内对竹河，对竹河往东在霍州市西侧注入汾河，汾河向南至禹门口汇入黄河。井田地表水属黄河流域汾河水系。据调查，本井田井口旁边对竹河历年最高洪水位标高为海拔+625m,主、副斜井、回风立井井口标高分别为海拔：+632.3m,+630.0m,+630.0m,井口标高均高于历年来最高洪水位标高。二、含水层依据本矿生产中积累的水文地质资料综合分析探讨并结合区域资料，将井田含水层划为4个含水层。（一） 中奥陶统碳酸盐岩岩溶裂隙含水层组该组主要含水层主要为马家沟组灰岩，岩溶裂隙发育，据114队提交的霍县矿区瓦窑场塔井田精查勘探地质报告资料，本区奥灰水位标高海拔+521.99m+524,09m,单位涌水量L7712.5Ls.m,属强富水性极强富水性含水层，水质类型为HCO3SOZMg型水。本井田内东南部19号水文孔奥灰水位标高为海拔+522.58m,井田东南部边界外21号水文孔奥灰水位标高为海拔+521.99m,由此推断本井田奥灰水位标高为海拔+522m+525m。（二） 太原组层间灰岩岩裂隙岩溶含水层组该含水层组主要由K2、K3、L三层石灰岩组成，据钻孔揭露，L灰岩厚8.7m,L灰岩厚约2.39m,K灰岩厚约5.43m,灰岩溶蚀裂隙较发育，裂隙面呈铁透色，多由方解石脉充填，特殊是（灰岩厚度大且稳定，是9号煤层的干脆充水含水层，据井田北部边界外约700m的4号钻孔抽水资料，单位涌水量0.08Ls.m,渗透系数为2.10md,静止水位标高海拔+523.27m,水质类型为SO4HCO3YaMg型水,属弱富水性含水层。但要留意导水构造沟通L灰岩与奥灰时，使L灰岩富水性增加。（三）二叠系砂岩裂隙含水层组主要由K八（、Kg及KK）四层砂岩组成，砂岩厚度薄，构造裂隙不甚发育，主要充水含水层为中粒砂岩，钻孔单位涌水量为0.02-0.63Ls.m,水位标高海拔+535550%属弱富水性-中等富水性含水层；上二叠统上石盒子组砂岩裂隙水有三层中粗砂岩，裂隙不发育，Mo砂岩泉流量0.010.2L/s,802、BN22、818号孔自流水量0.1-1.41Ls,水位标高海拔+59Om以上，属弱富水性一中等富水性含水层。（四）第四系全新统松散岩类孔隙含水层井田中部对竹河河床及两侧河漫均分布有全新统冲积，洪积层，可干脆接受大气降水补给和河流侧向补给，含有孔隙潜水，但由于河床狭窄，含水层分布范围有限，且富水性受季节影响较大，一般富水性不强。三、隔水层（一）11号煤层以下及本溪组隔水层主要由铝质泥岩和铝土岩组成，全层平均厚14.77m,构造裂隙不发育，隔水性能较好，构成奥灰含水层的干脆隔水顶板。（二）煤系地层粉砂岩、泥岩组成隔水层组各砂岩及石灰岩含水层夹的泥岩、砂质泥岩及粉砂岩，厚度稳定，构造裂隙不发育，构成各含水层良好隔水层。巷道施工范围为新开拓区，地质资料较为完善，加之原有立井的资料,故无水害威逼，只要完善排水系统及设备、设施并保持能够正常运转即可。第五节灾难预料与分析依据已驾驭的地质资料，本区瓦斯含量低，施工时必需保证供风正常；水文地质条件程度较为简洁，因此本区域平安工作的重点为通风、防治水、巷道支护管理工作。掘进施工时必需做好以下几点工作：1、增加工作面瓦斯检查力度和频率及供风风量，确保工作面瓦斯不超限。2、加强通风、防尘、放炮、设备、电缆等管理工作，严禁明火，刚好清扫巷道，预防煤尘、瓦斯爆炸事故以及煤层自燃现象。3、严格执行“敲帮问顶”制度，每班次必需进行分析巷壁改变规律，实行相应措施。4、加强防治水工作，完善巷道排水系统，提高整体抗水害实力。5、施工时必需实行湿式作岩、冲洗井壁巷帮、运用水泡泥、炮破喷雾、装岩洒水、净化风流和个体防护等综合防尘措施。6、严格依据作业规程及相关平安技术措施施工，确保工程平安质量。7、严格执行队长、质量检查员、平安检查员、瓦斯检查员、班组长现场交接班制度，给下班次交清巷壁改变状况和其它平安隐患，提示下班制实行相应措施，做到“三不损害第三章巷道布置及支护说明巷道布置回风立井改造工程:该巷道在原有的立井的基础上进行改造，施工坐标为X：4053166.00、Y：19557507.00,Z：+629.5m,该巷道为垂直向下、穿层掘进。按设计要求施工至10号煤层底板与原回风大巷相联接。附：回风立井改造工程平面布置示意图其次节支护设计一、巷道断面回风立井改造工程支护形式为钢筋混凝土、混凝土立模浇注支护。断面形态为规则圆形，直径为：5.0m,5=28.274m2,S=19.635m20附：巷道支护断面图（1：50）o二、支护方式（1）支护形式施工时设计永久支护2.00m,表土层至基岩段采纳钢筋混凝土立模浇注支护，设计长度为19.00%井壁厚度为500mm；下部邻近回风大巷时采纳钢筋混凝土立模浇注支护与回风大巷相联接，设计长度为14.00m,井壁厚度为500mm；上部基岩段和下部的钢筋混凝土浇注支护处分别设一壁座，确保支护强度坚固、牢靠；其中部采纳混凝土立模浇注支护，井壁厚度为300mm。设计素混凝土标号为C30o（2）支护方式表土（土石）段采纳人工掘挖，风镐掘进，高度达2.3m2.5m时，进行立模浇注支护；基岩段实行一掘一砌，每一砌壁段高为2m；均采纳组合金属模板，每节段高LOnb每圈为13块模板，共计2段高(26块模板)，砌壁2m。底部设刃角，将接茬做成斜面。(3)校协作此计算按表土段的舲配比试配。在试验室试验强度合格后，固定协作比。每施工20-30m,留一组试块。(4)模板的组立和拆卸放刃角模板前，将工作面找平，以保证所立模板垂直。一次可组立两节，依据振捣棒的长度来确定所立模板的尺寸，要求半径大于10mm,找正后用撑子固定，以防跑模，每节模板的上、下、左、右都要用螺丝固定连接(或夹扣及键槽)，螺母要求拧紧。模板在井上下的运输，可用钢丝绳编织成网兜，用网兜装卸或干脆用吊桶装卸。(5)於的搅拌和运输严格按协作比配料，特殊是水灰比更要严格限制，如需加外加剂，在运用时依据须要量，干脆加入搅拌机内，与骨料一起搅拌匀称即可。井口搅拌机供料时，应组织好人力、物力，及搅拌舲的材料等，井下起先浇灌时，做到集中连续浇灌。(6)於的浇灌於浇灌时，做到对称、持续、分层浇灌，每层厚度不超过400mm,随浇随振捣，确保舲密实，杜绝狗洞、蜂窝、麻面。拆模后要撒水养护。每班次撒水不少于2次，养护时间不少于7天。接茬施工应严格要求，边浇边捣固，保证舲饱满，接茬严密。按设计要求浇灌、安装预埋件。模板拆除时间不小于24小时。三、与井筒联接的碉石和巷道施工（1）平安出口的施工平安出口离地表近，井筒掘至相应位置时，施工2m通道，用砖砌堵或用毛料石支护封堵（或木支护封堵），以防止片帮坠落井中造成事故，与井筒一并砌筑浇灌杜，该支护为钢筋舲，留出绑扎结头。剩余部分待井筒施工究竟后，采纳大开挖形式施工。（2）引风道（风碉）施工井筒掘至相应位置时先施工2m,用砖砌堵或用毛料石支护封堵（或木支护封堵），以防止片帮坠落井中造成事故，绑扎完钢筋与井筒一并砌筑，留出钢筋搭接头。剩余部分待井筒施工究竟后，采纳明挖的方式施工。（3）壁座施工井筒在施工到基岩段下4m时施工一壁座和施工至海拔+532.1m处距回风大巷顶部8.32Im各施工一壁座，绑扎完钢筋与井筒一并砌筑。（4）回风立井平安出口的梯子严格依据单项工程“梯子安设设计”的要求,在浇注后，采纳打眼运用树脂锚固剂规范做好预埋件布设工作。其安设工作后期依据梯子间单项工程设计执行。（5）井筒与回风巷连接处施工井筒施工到原回风大巷时，与井筒同时按设计施工2m一并砌筑。井筒底部按设计要求施工下挖到10号煤底板下2m后，进行封底浇注。第三节支护工艺一、支护材料：(1)钢筋的绑扎设计竖筋20mm,环筋20mm,联系筋8mm,内、外环间距360mm,联系筋间距60Onlnb舲爱护层80rnu钢筋采纳搭接形成，搭接长度按20Onlm(直径)绑扎，各层接头要错开。钢筋绑扎经监理工程师现场验收后，方可立模板浇注。(2)C30舲的配制选用一般硅酸盐水泥425#标号(必需是进同一厂家的相同标号的水泥)，黄砂为当地水洗河砂，石子：粒径2-4Cm石灰岩。砂：中砂，含土量低于1%水：生活用水外加剂：用BRT高效减水剂初步协作比：水泥：砂子：石子二1：L42:3.Ol水灰比：0.44依据试配结果，井筒开工前取现场实际材料和上述协作比到有肯定资质的试验进行试配。强度符合要求后方可运用，否则重新调整。井筒施工时，每30m段高至少留一组试块Q二、支护方式(1)立模模板刃脚在钢筋绑扎前摆立，以便竖筋插入,绑扎完钢筋后，再立模板，每节模板高度LOm,操平找正时，半径应在250Omm,不能小于2505mm,以保证尺寸不小于2500mm。找准尺寸后，打不少于8根支撑固定模板，以防跑模。模板组立质量标准：模板半径+10+4Omm为合格，0+3Omm为优良；接缝:不大于2.5mm为合格，不大于1.5mm为优良。井筒净半径。+50mm为合格品，O+3Omm为优良。井壁厚度局部不小于设计-5Omm为合格，不小于设计30mm为优良。(2)舲的浇灌搅拌：采纳二次投料工艺拌和舲，二次投料法是先拌和砂浆，再投入粗骨料，制成聆混合料，该种投料方法砂浆无粗骨料，便于搅拌匀称，粗骨料投入后，再被砂浆包袱，有利于舲强度提高。用吊桶下於，吊盘上设分灰溜槽。要对称连续分层浇注，层厚度不超过400mm,随浇随振捣。采纳国内先进的行星式高频振动器，不仅使粗细骨料被振动，而且能振实水泥颗粒Q接茬施工应特殊留意，在浇注时，要边浇注边振捣，确保於饱满，接茬密实。三、巷道工程质量规定巷道工程质量规定表表二名称数量(m)支护形式断面积(m2)井口中心坐标X：4053166.OOY：19557507.OOZ：+629.50井筒净直径5.0S冷=19.635m2深度112其中表土段19钢筋胫500mm厚S掘二28.274m2基岩段93素杜300mm厚S握24.63m-引风道（风碉）40钢筋硅S.f=12.2811,S掘=20.27m平安出口21钢筋柱S净=9.781m2,S15=6.204m2壁座8钢筋硅S净=19.635mS掘=55.418m井底连接处10钢筋於S冲二14.283m2Ss=21.32m2第四章施工工艺第一节施工方法回风立井改造工程井筒表土（土石）段施工标高海拔+629.5+606.9m段施工该段施工时，连同平安出口，引风道（风碉）口一并施工，各施工2m,平安出口和风道（风碉）口的为后续施工。将各自工作面用砖砌堵或用毛料石支护封堵（或木支护封堵），以防止片帮坠落井中造成事故，各接口处按规定留出钢筋接头。掘进土石段采纳风镐掘进，人工装土，采纳吊桶提升，掘进段高定为2mo土层松散时，可考虑缩小段高。随时砌壁或用井圈背板临时支护。砌壁基岩段采纳钻眼光爆裸体的方法掘进，掘进段高定为2m,随掘随砌，刚好浇注，尽量缩短岩体袒露时间。确保工程质量和平安施工。原回风立井的防护方式为防止施工人员和物件坠入原回风立井（d）2.0m）,在原回风立井上口安装一2.4m的铁篦子，用20#钢筋加工。篦子用钢丝绳和U型卡固定悬挂在3m长的11#工字钢梁（或长3m、宽15cm、后5cm的跳板）下方，篦子网孔间距300mm,保证大块岩块经裂开后下落，随挖掘逐段下沉，篦子始终覆盖原回风立井井口断面（附示意图）。巷道采纳光爆裸体向前掘进时，依据围岩硬度周边眼距定为300450mm,反抗距为50Omm,周边眼距与反抗距之比值，在硬岩中取0.70.9为宜，而在软岩中取0.60.8为宜。周边眼全部予留光爆层，光爆层厚度300350mm。眼痕率达到60%以上。其次节凿岩方式本规程所施工的巷道基岩段均采纳打眼放炮的方法破岩。一、打眼机具：采纳YT28型风钻打眼，风源来自地面空气压缩机。采纳一般钻爆法施工，采纳钻爆施工时，在工作面布置3台凿岩机，同时钻眼.为确保钻眼质量和速度,每部风钻配备2人，实行定人、定机、定眼、分片包干负责。炮眼布置以原立井中心作自由面分圈布置，眼深以2.2m为宜，协助眼间距为60OmnI,周边眼间距为400,这样不但保证巷道的成形，也确保崩落的岩块不超过300mmo打眼采纳YT28型气腿凿岩机，爆破用雷管为5段毫秒延期电雷管，炸药用2#矿用硝钱炸药。打眼时实行分圈打眼，分次放炮。工作面必需一次装药，一次放炮；严禁一次装药分次放炮。周边眼装药量二卷为宜，其它眼四卷为宜。二、降尘方法降尘方法采纳湿式打眼、水炮泥定炮、扒装前洒水、爆破时运用风水喷雾、爆破后冲刷巷壁。施工时个人佩戴防护用品。第三节爆破作业一、炸药、雷管运用2#煤矿许用硝铁炸药、毫秒电雷管，电雷管必需编号。二、装药结构炮眼采纳正向连续柱状不耦合装药，装药时要当心将药卷用炮棍送到眼底，不得装错雷管段号，不得弄断雷管脚线；放炮连线时雷管脚线要全部拧结,放炮连线时雷管脚线必需悬空，并且放炮母线始终处于扭结成短路状态。三、爆破图表及爆破技术指标1）炮眼布置图（见附图）2）装药结构：正向装药结构。附：正向装药结构示意图3）起爆方式：起爆运用MFD200型发爆器起爆；联结方式为串联联线。巷道采纳光爆锚喷向前掘进，炮眼利用率为90%,残眼率达到60%以上。附：巷道炮眼布置三视图4）爆破参数表。四、施工工序序号类别眼号眼深（m）角度（0°）每眼装药量（kg）雷管（计发）封泥长度（m）线式起爆依次水平垂直1一圈眼1-182.2900.601820.5串联I2二圈眼19-482.2900.603020.5串联II3周边眼49-962.2870.304820.5串联III5消耗量炸药炸药种类：2#矿用硝钱炸药，循环消耗量：43.2kg雷管雷管种类：毫秒延期电雷管循环消耗量：96发钻眼装药放炮敲帮出歼刷帮成形立模校对按设计浇注混凝土。严格限制各道工序施工质量关，每道工序必需在监理工程师的监督下完成，上道工序不合格，下道工序不准施工。第四节装、运岩（煤）方式一、装岩（煤）方式巷道掘进施工中，采纳人工出渣至回风立井下口后采纳耙装机扒渣到102采区材料绕道，然后，用30型刮板运输机运至副斜井的皮带机上，用皮带机出至地面；下料时，运用JTKl.2矿用提升绞车提升，配用直径为L5m、高为LOm的吊桶，绞车采纳地面浇注基础固定。耙装机机身前方必需有照明灯，耙装机尾轮的固定位置应高出岩堆800-1000mm以上，尾轮用钩挂在固定楔上，固定楔长度为60080Onnn,固定楔的孔深度不小于800mm,眼距不小于Imo扒装机固定时，除用四个卡轨器固定坚固外，还应在机身后方支设两棵顶牢尾槽柱子，以防机身在扒装时后仰；耙装机装岩槽上两侧应正常安设可伸缩、封闭式挡绳栏杆，上沿与顶板相齐，且要固定，挡绳栏杆应用直径不小于20mm的钢筋焊制，网格间隙不超过200mmo耙斗与钢丝绳连接插接长度不少于20Cm且用U型钢丝卡卡牢。扒装机距迎头最大距离为20m,最小距离为6m。二、运输方式掘进施工中采纳人工出渣f回风立井下口f耙岩机扒渣一30溜子运输一副斜井皮带机一地面。第五节管线及轨道敷设管线铺设要求：在掘进施工中所敷设的电缆、风水管路等均应按断面图中规定的位置要求吊挂坚固整齐。回风立井井筒的电缆每隔3m一个固定庄带夹板固定，电缆必需固定坚固、牢靠。回风立井下口运输系统的电缆采纳电缆钩吊挂，电缆钩每隔1.5m一个，电缆垂度不超过50mmo水、气管每隔3m一个固定庄带夹板固定，水、气管必需固定坚固、牢靠。水、气管要接口严密，不得出现漏水、气现象，水、气管运用一寸胶管（设三通分用），要随工作面前进刚好延长，以备迎头正常用水和用风。管线敷设方式表序号名称规格型号单位数量吊挂方式与立井口间距1风管1.0寸节15悬吊2水管1.0寸节15悬吊3缆线MY3×35+1×16米200悬吊IOm4缆线MY3×35+1×4米200悬吊第六节设备及工具配备附:掘进机械设备及工具配备表设备及工具配备状况表序号设备工具名称型号规格单位单位数量备注1提升绞车JTKl.2台12稳绳绞车JK-O.5T台23混凝土搅拌机JZM3505.5KW台14空气压缩机VFY-3/7-KB台15耙装机P-30B17KW台16刮板运输机SGB420-30T30部47水泵0.75台18吊桶自制只19风钻YT28部3备用一台10风镐GlOL部1备用一台11发爆器MFB-200台112模板自制米3备用1米13混凝土振动器ZN-701.5台114掀把515镐把216锤把2第五章劳动组织及主要技术经济指标第一节劳动组织巷道掘进采纳每天“三八”制（一天三班，每班八小时）组织生产，本工作面实行“一掘一浇注”即二班次掘进，一班次浇注。循环进尺2.0m。附：劳动组织表劳动组织表X种出勤人数IIIIII合计班长1113打眼工33爆破工11绞车司机1113推车工(2)(2)(2)(6)平安网员1113信号工2226刮板运输机司机44上料工22拌料工11浇注工(2)(2)合计99826说明：（）内为兼职人员其次节循环作业图表为保证正规循环作业的完成，迎头施工作业必需依据劳动组织的人员配备，合理支配工序，工序和工序之间尽量做到交叉进行，平行作业，以充分利用工作时间，提高工时利用率。附：正规循环作业图第三节主要技术经济指标参见技术经济指标表技术经济指标表序号项目单位指标备注1每循环在册人数人342每循环出勤人数人263出勤率%764日循环进尺m2.05效率m/二0.0776月循环次数个28按30天/月计算7月进尺m568循环率%939炸药消耗公斤/m21.610雷管消耗个/m4811坑木消耗m3mO.005412水泥消耗t/m2.29113砂消耗m3m2.2614石子消耗m3m4.7915钢筋消耗t/mO.3565第六章生产系统第一节通风系统该工作面施工过程中，采纳全负压式通风，纯负压供风量为不小于360m3mino掘进工作面风量计算：因该工作面采纳全负压式通风，故该掘进工作面实际须要的风量，应按巷道断面、瓦斯或二氧化碳涌出量、炸药用量、人数等规定要求分别进行计算，并选取其中最大值。（一）按瓦斯涌出量计算Q短二IOOXq瓦玛Xk禺舞(m3min)式中：。馥一掘进工作面实际须要的风量，(m3mim)；一掘进工作面的瓦斯肯定涌出量，(依据2008年矿井瓦斯等级鉴定结果，我矿目前瓦斯涌出状况及该区域地质说明书等，取0.38m7mim)；女短遁一掘进工作面的瓦斯涌出不匀称的备用风量系数。<1.9备二100×0.38×1.9=72.2(m7min)(二)按炸药量计算-25XA(m3min)式中：4掘进工作面一次爆破的最大炸药用量，这里A取14.4Kg0=25X14.4=360(m3min)(三)按人数计算Q握-4Xn(m3min)式中：n掘进工作面同时工作的最多人数，取12人QQ穿=4×12=48(m3min)式中：4-煤矿平安规程第103条规定，每人每分钟供应风量不得少于4m3N一工作面同时工作最多人数(四)掘进工作面风量验算工作面及其回风巷中风速：V="S=360÷19.635=18.335mmin=0.30558ms明显4ms>V>0.15m/s通过以上计算，工作面供风量为360m3min,符合煤矿平安规程要求。在回风立井下口通往总回风巷的口门处设有调整风窗调整限制风量。通风系统地面簇新风f回风立井f施工迎头f回风立井f总回风大巷f现用回风立井一地面。附：通风系统示意图其次节压风系统风源来自地面VFY-3/7-KB移动式空气压缩机，用1时橡胶皮管接至迎头。空气压缩机风压为0.7MPa,迎头风压最小为0.35MPa0压风系统：地面VFY-3/7-KB移动式空气压缩机一迎头。附：压风系统示意图。第三节防尘系统一、防尘管路系统防尘（灭火）水源来自地面沉淀池、静压水池（V三200m3）用水泵一回风立井一迎头1时水管（地面一副斜井一102采区材料绕道一总回风大巷一回风立井下口）、沿途每百米设一三通阀，并有喷头、注水针、三通等设施供水。二、防尘措施1、工作面必需湿式打眼。2、回风立井下口的耙装机转载点和沿线刮板运输机转载点必需安装喷雾，刚好做好转载点捕尘工作；3、坚持正常冲尘洒水，工作面迎头向后（包挂地面回风立井口旁边）100米内和回风立井下口的运输线、必需每次放炮前后各冲尘洒水一次，回风立井井架及平台必需每天至少冲尘洒水一次。4、工作面全部人员必需佩戴防尘口罩。5、放炮必需运用水炮泥，封泥长度符合煤矿平安规程要求。6、用水点的水压不低于4Kg/Cm,水量不低于0.611?/min。附：防尘系统示意图。第四节防灭火回风立井改造工程掘进工作面采纳风钻打眼，钢筋混凝土、混凝土立模浇注支护，爆破喷雾防尘，防火的重点是防设备、机械摩擦生热、电缆线和人为火灾。回风立井通风机房材料库防灭火工具齐全（施工的回风立井井口距通风机房只有40米），工作地点备有灭火器、沙子等灭火器材。该区域通风设施齐全、平安牢靠。防灭火水源来自地面沉淀池、静压水池（V=200m3）用水泵一回风立井f迎头1寸胶管接至迎头。第五节平安监测系统一、便携式甲烷报警仪的配备和运用：1、区长、技术员下井时必需携带便携式甲烷报警仪，对其分管范围内的甲烷进行不间断的监测，如有报警现象（甲烷报警点为1.0%）必需进行处理。2、爆破工下井担当爆破工作时，必需携带便携式甲烷报警仪，在爆破地点每次爆破时进行“一炮三检”工作，并做好记录，上井后由发放人员填制“一炮三检”报表°3、当班的班组长下井时必需携带便携式甲烷报警仪，并把常开的传感器悬挂在掘进工作面5m范围内巷壁一侧，当报警时，停止工作，进行处理。4、机电流淌电钳工下井担负机电修理工作时，必需携带便携式甲烷报警仪，在检修工作地点20In范围内检查甲烷气体浓度，有报警现象时，不得通电或检修。二、甲烷传感器及平安监控系统的配备和运用：工作面采纳KJlOlN平安监控系统，在工作面旁边安装一台KJlOl-Fl型矿用监控仪，探头采纳KJ101-45B型甲烷传感器二台。采纳PUYVRl*4*7/0.43型信号传输电缆。1、掘进工作面安装KJ101-45B型甲烷传感器二只，其中Tl安设在回风立井下口耙装机的电机上段侧上方，距顶不得大于300Innb距帮不得小于200mm；T2安设在距回风口1015m处，Tl、T2报警浓度为21.O%CH1,断电浓度为Nl.O%CHq,复电浓度为LO%CH4,断电浓度范围（Tl、T2）为掘进巷道内断电范围及其回风流中全部非本质平安型电器设备，平安监控必需定期进行调试、校正，每月至少一次。甲烷传感器、便携式甲烷检测报警仪等采纳载体催化元件的甲烷检测设备。每周必需运用标准气样和空气样调校一次，每7天必需对甲烷超限断电功能进行测试。附：平安监测系统示意图。第六节供电系统该迎头掘进施工中，回风立井处的电源来自回风立井通风机房变电所，回风立井下口运输线的电源来自副斜井下口中心变电所供，电方式为集中供电，经BKDl9-40On开关橡套电缆接至QBZ-80开关，再用不同截面电缆，经过综合爱护开关，供迎头各机械设备用，电缆要吊挂整齐，固定坚固、牢靠。必需采纳风电闭锁检漏继电器等设备。附：供电系统示意图。第七节排水系统依据地质说明书的有关资料，本工程水文地质条件简洁，掘进过程中有淋水出现，随揭露范围增加而渐渐疏干，最大涌水量30fh,正常涌水量5h°另依据原回风立井现有状况分析本工程施工时基本没有涌水现象。为确保平安起见，如出现有水时将回风立井下口巷道水沟清理畅通，由回风立井下口水沟自流至副斜井下口水仓，然后排至地面。排水系统：工作面积水一回风立井一总回风大巷一副斜井下口水仓一副斜井一地面。附：排水系统示意图。第
