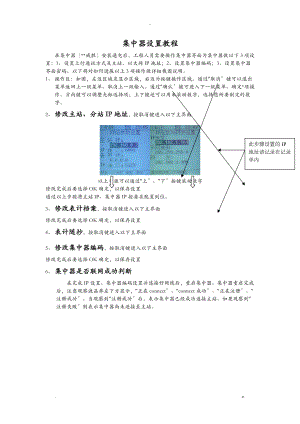

-集中器设置教程在集中器*威胜安装通电后，工程人员需要操作集中器界面为集中器做以下3项设置：1、设置上行通讯方式及主站、以太网IP地址；2、设置集中器编码；3、设置集中器界面密码。以下将对如何进展以上3项操作做详细截图说明。1、 操作区：如图，左边区域是显示区域，右边为按键操作区域。通过"取消键可以退出菜单返回上一级菜单、取消上一级输入。通过"确认键可进入下一级菜单、确定*项操作。方向键可以调整光标选择项；上下键还可以用来滚动数字，选择您所要制定的数字。2、 修改主站、分站IP地址，按取消键进入以下主界面此步骤设置的IP地址请记录在记录单内以上步骤可以通过"上、"下按键滚动数字修改完成后要选择OK确定，以保存设置通过以上步骤将主站IP、集中器IP按要求配置到位。3、 修改表计档案，按取消键进入以下主界面修改完成后要选择OK确定，以保存设置4、 表计随抄，按取消键进入以下主界面5、 修改集中器编码，按取消键进入以下主界面修改完成后要选择OK确定，以保存设置6、 集中器是否联网成功判断在完成IP设置、集中器编码设置并连接好网线后，重启集中器。集中器重启完成后，注意观察液晶屏左下方显示，"正在connect、"connect成功、"正在注册、"注册成功。当观察到"注册成功后，表示集中器已经成功连接主站。如果观察到"注册失败则表示集中器尚未连接至主站。. z.
