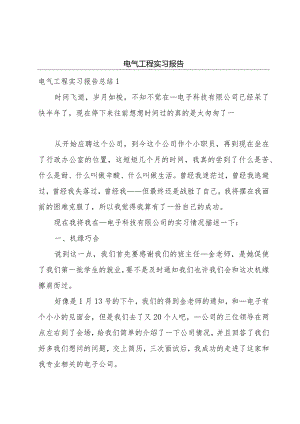

    电气工程实习报告电气工程实习报告总结1时间飞逝,岁月如梭,不知不觉在电子科技有限公司已经呆了快半年了,现在停下来往前想想时间过的真的是太匆匆了一从开始应聘这个公司,到今这个公司作个小职员,再到现在坐在了行政办公室的位置,这短短几个月的时间,我真的尝到了什么是苦、什么是甜、什么叫做辛酸、什么叫做生活。曾经我迷茫过,曾经我逃避过,曾经我失落过,曾经我但最终还是战胜了自己,我将摆在我面前的困难克服了,所以我觉得我算有了一份自己的成功。现在我将我在电子科技有限公司的实习情况描述一下:一、机缘巧合说到这一点,我们首先要感谢我们的班主任金老师,是她促使了我们第一批学生的就业,要不是及时通知我们也许我们会和这次机缘擦肩而过。好像是1月13号的下午,我们的得到金老师的通知,和电子有个小小的见面会,但是我们去了又20个人吧,公司的三位领导在两点左右到了会场,给我们简单的介绍了一下公司情况,并且回答了我们好多我们想问的问题,交上简历,三次面试后,我成功的走进了这家和我专业相关的电子公司。二、培训七天新鲜刺激1月16号,我们正式来公司报到,正式加入了电子科技有限公司,开始了我们的实习生涯。开过简短的会议后,我们开始分宿舍、弄床铺、在“巴掌大”的公司瞎转悠了一会,熟悉一下工作和休息环境,虽然称不上好,但还行,凑合着过吧,呵呵!1月17号我们正式上班,第一天我们在会议室接受培训,给我们讲课的竟然是我们同学校、同专业的上界师哥,所以我们都挺随和的,开个玩笑、聊聊专业、给我们介绍我们即将面临的工作岗位什么的,还别说这些东西对我们还真的很管用,最起码我们了解了公司各个岗位的情况,也给自己定下了目标,一天就这么过去了。但让我们很不高兴的是,我们刚一来正好摊上公司忙得时候,所以我们刚来的第二天就要接受无偿加班,哎,干吧!1月18号,我们学习了些电子元器件的识别及辨认方法。1月19号,还是学习电子元器件的用途,且牵扯到了公司生产的电话。1月20号,上午玩了一会,下午一人分给我们一部话机,让我们自己拆开看看内部的结构及牵扯到那些元器件,这个挺好玩,我喜欢鼓捣东西,见那都想用螺丝刀戳两下,所以我拿过来还没说什么呢,我就给拆开了,呵呵!1月21号,由一个专业人士给我们讲解电话构成,及内部电话机的每一部分的构成、实现什么功能等。1月22号,我们好像放了一天假,每天加班,可累坏了,好好休息一下吧!三、上岗工作1 .波峰焊和补焊区1月23号,我们终于踏进了车间,那一刻我真的好高兴,因为我终于可以自己动手创造价值了。一开始把我分到补焊区,还给我临时配了一个师傅,名字挺响亮的:苗师傅。不过线长给我分配的工作是只是看他们怎么工作,然后有苗师傅讲解。作为一个即将毕业的大学生,我很清楚的知道,眼高手低是我们的通病。所以,在自己动手能力还很弱的情况下,我更乐意从最基本的东西学起、做起。这一点。还是苗师傅有见地,终于机会到我面前了,苗师傅给了我一块板子,让我也参与她们的工作,让我练习一下眼力,看有没有沙眼,虚焊、漏焊等情况,一开始还真难看,在加上自己的焊接技术不行,每个板子苗师傅都得看好几遍,线长看到后不让我干了,但苗师傅说:“不动手去做,永远学不会”,这句话我爱听,看来苗师傅还很看重我呢。一天之后线长把我安排到波峰焊,在那帮忙。四天的时间,我就在波峰焊和补焊区来回跑动,但是我的心很平静,尽管头上一直冒着冷汗,但那也是怕耽误师傅们工作的进程。2 .装配线(生产线)(1)拉排线:在补焊区学会了真正的焊接技术后,我又被领导分配到装配线,具体的工作是拉排线,将电话机机芯和按键板相连,在这过程中,我的同事可帮我不少,一开始不会焊,一焊就出现连焊现象,真的有点着急了,幸亏有同事的细心教导,和我自己的大批量的练习,我才对焊接有了自己的认识,积累了不少经验。在这短短的几天里,我将尽拉了七千个电路板,动手能力提高了,出错的几率也几乎接近了零。(2)贴送话器:这个工作倒是简单,只是将那个铁送话器上的一层泡绵从一大盘纸张上弄下来之后,揭开一层纸,将泡绵对准送话器那个圈口贴上就行了,不过一开始重视铁的歪歪扭扭的。虽说简单了点,但每一项都有其自己特有的技巧性,掌握不好,不但会出现大量的错误,还真的会影响你工作进程。(3)焊发光二级管LCD:为了加快后面工序的进程,我就帮他们把单板上的发光二极管先焊上,不果这个差事不好干啊,你的先把LCD的来能够个小抓掰弯,要不然不好往焊孔里面插,就因为这,我的手疼了好几天,电气工程实习报告3通过生产实习,使我们了解和掌握了变电所的主要结构、生产技术和工艺过程;使用的主要工装设备;产品生产用技术资料;生产组织管理等内容,加深对变电所的工作原理、设计、试验等基本理论的理解。使我们了解和掌握了变电所的工作原理和结构等方面的知识。为进一步学好专业课,从事这方面的研制、设计等打下良好的基础。一、实习时间20_年一月日至20年月日二、实习地点电源有限公司三、实习目的毕业实习的质量关系到了毕业设计的好坏,作为大学期间最重要的实习之一,我们认真参与。通过最后一次实习,让学生进一步了解生产现场,把在校期间的学习和生产结合起来,发现自己的不足,温顾已学过的知识。在做毕业设计期间认真改进,为将来快速融入工作打下坚实的基础。四、实习公司简介毕业实习是我们大学四年最后一次也是最重要的一次实习,它不仅让我们体验到了工厂生产,还给我们制作毕业设计提供了一个很好的机会,因此我们都非常重视。我也一直期待着自己的实习,学校计划毕业实习是大四下学期开始,但由于我已经签了工作,便提前开始了自己的实习生活。这次我实习的地方是许继集团下属的电源有限公司。它立于1994年3月,是集团核心子公司之一。目前许继集团拥有1家上市公司、两家行业归口研究所、两家国家级产品检测中心、8家中外合资公司。是我国电力装备行业的.大型骨干和龙头企业,国家认定的520家重大技术装备国产化基地、国家级企业技术中心、企业博士后工作站。产品覆盖发电、输电、配用电等电力系统各环节,横跨一次及二次装备、交流及直流装备领域。现在电源共有员工500余人,其中博士两名,硕士23名,本科132名,大专168名,专科以上学历占总人数的69%。许继电源有限公司的主要产品领域涵盖电力电源、电动汽车充电设施、电能质量控制设备和军用特种电源产品。其中:电力电源产品:电力电源在电力市场的占有率全国第一。主要生产交直流电源屏,为电厂和变电站提供稳定可靠的操作电源。已经取得的主要业绩有:秦山核电站2_66OmW机组;国家电网公司高岭500kv换流站;国家电网公司三门峡500kv换流站;南方电网公司500kv深圳换流站;上海超高压局数字化变电站等。充电设施产品:电动汽车作为国家新能源领域的重点项目,相应的充电设施有着广阔的市场前景,许继电源两年前就参与了智能电网中相关产品和充电站建设项目的研究、并在此新领域取得可喜的成果。主要业绩:上海世博园区电动大巴充电站9kw和30kw非车载充电机;v2g技术在世博智能电网中的应用展示30kw双向充放电装置;上海漕溪公共示范充电站mw级电池储能系统15OkW双向变流器及80kw非车载充电机;郑州日产电动汽车充电站一一交流充电桩和30kw非车载充电机;充电站等。大功率产品:电能质量控制设备的容量为国内最大。参与的国内第一套工业级士;50mvarStatcom,一年在上海西郊22OkV变电站投运。军用特种产品:军用特种电源产品技术已达到国际先进水平,相关产品已通过中国工程物理研究院专家组鉴定,并纳入其战略合作体系,实现批量供货。主要业绩:神光Tii多功能激光试验系统能源组件合同;国家十二五重大技术专项;筑灯检测电源国家十二五重大技术专项,能源系统工程集成验证与测试;起爆器项目等。五、实习总结20年月日,我来到了先是由综合管理部的给我安排了住的地方。我见到了校友,心里很兴奋,有了莫名的感动,我俩住在隔壁。下午我们一起去办理了银行卡,又对周边的环境初步探索。第二天,我们开始了实习生涯,上班第一天是兴奋的。公司给我们安排了实习流程:生产上实习一个月,调试呆四个月。月号!不知不觉,来这也有多半月了,这一路走来的风风雨雨,着实令人感慨万千,从刚来时的陌生到与这里的孩子们打成一片,心里总是充满着温暖。电气工程实习报告4一、实习目的大学毕业之际,毕业实习是极为重要的实践性学习环节,通过阶段性时间的实习,为我们之后走向社会,接触本工作,拓宽知识面,增强感性认识,培养、锻炼我们综合运用所学的基础理论、基本技能和专业知识,去独立分析和解决实际问题的能力,能够将所学的专业理论知识运用与实践,在实践中结合理论加深对其认识和总结,再次学习,将专业知识与实际接轨,逐步认识体会,从而更好地将所学的运用到工作中去,接触社会,认识社会,体验生活,学会生活,学会生活,学会感悟,学会做事,学会与人相处,学会团结协作,为以后毕业走上工作岗位打下一定的基础。具体目的如下:1.在图书馆查阅关于无刷直流电机设计方面的资料,为毕业设计打下基础。2.对毕业设计所选题目一无刷直流电机控制器的设计有初步的了解。3.通过借鉴和分析关于无刷直流电机控制器方面的设计实例,从中学到无刷直流电机控制器的设计过程及一般步骤。二、实习单位河南理工大学三、实习任务1、收集资料在学校图书馆查找资料,了解自己所学专业的东西,并且确定自己的课题,得到相关的知识和能力,思考课题的内容与方向,有针对性的收集资料,包括专业资料、工具资料和其他相关的资料。2、设计初步方案在收集完资料后可以初步确定自己的毕业设计方案,并建立相关的数学模型,进行原理分析、计算和实验,这一项工作是繁琐而艰巨的,需要不断的补充知识修正设计结果。3、撰写毕业实习报告做完上面的工作后,就需要及时的编写毕业实习报告。这是对这段时间学习的全面总结,编写实习报告,我们能够重现自己学习的经历,重新汇总资料情况,这样会给我们带来设计灵感。认认真真完成实习报告后,我们就会对自己的课题有了全新的理解,后面的实际设计工作就会变得轻松。四、实习内容1、熟悉无刷直流电机:无刷直流电机即直流无刷电机。无刷直流电机由电动机主体和驱动器组成,是一种典型的机电一体化产品。无刷直流电机应用及其广泛,它可在家电、汽车、航空、医疗、工业自动化设备和仪器等各种各样的行业中使用。无刷直流电机是指无电刷和换向器(或集电环)的电机,是不用电刷进行换向,而是采用电子器件进行换向的。与有刷直流电机和异步电机相比,无刷直流电机有很多优点,具体表现如下:1、更好的转矩、转速特性;2、快速的动态响应;3、高效率;4、寿命长;5、工作无噪声,性能可靠、永无磨损、故障率低;6、较高的转速范围。1.1 工作原理无刷直流电机由电动机主体和驱动器组成,是一种典型的机电一体化产品。电动机的定子绕组多做成三相对称星形接法,同三相异步电动机十分相似。电动机的转子上粘有已充磁的永磁体,为了检测电动机转子的极性,在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成,其功能是:接受电动机的启动、停止、制动信号,以控制电动机的启动、停止和制动;接受位置传感器信号和正反转信号,用来控制逆变桥各功率管的通断,产生连续转矩;接受速度指令和速度反馈信号,用来控制和调整转速;提供保护和显示等等。直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能,但直流电机的优点也正是它的缺点,因为直流电机要产生额定负载下恒定转矩的性能,则电枢磁场与转子磁场须恒维持90°,这就要藉由碳刷及整流子。碳刷及整流子在电机转动时会产生火花、碳粉因此除了会造成组件损坏之外,使用场合也受到限制。交流电机没有碳刷及整流子,免维护、坚固、应用广,但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。现今半导体发展迅速功率组件切换频率加快许多,提升驱动电机的性能。微处理机速度亦越来越快,可实现将交流电机控制置于一旋转的两轴直角坐标系统中,适当控制交流电机在两轴电流分量,达到类似直流电机控制并有与直流电机相当的性能。此外已有很多微处理机将控制电机必需的功能做在芯片中,而且体积越来越小;像模拟/数字转换器、脉冲宽度调制等。直流无刷电机即是以电子方式控制交流电机换相,得到类似直流电机特性又没有直流电机机构上缺失的一种应用。1.2 结构直流无刷电机是同步电机的一种,也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响:n=120.f/Po在转子极数固定情况下,改变定子旋转磁场的频率就可以改变转子的转速。直流无刷电机即是将同步电机加上电子式控制(驱动器),控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正,以期达到接近直流电机特性的方式。也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。直流无刷驱动器包括电源部及控制部如图电源部提供三相电源给电机,控制部则依需求转换输入电源频率。电源部可以直接以直流电输入(一般为24v)或以交流电输入(110v220v),如果输入是交流电就得先经转换器转成直流。不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器转成3相电压来驱动电机。换流器一般由6个功率晶体管(qlq6)分为上臂(ql、q3、q5)/下臂(q2、q4、q6)连接电机作为控制流经电机线圈的开关。控制部则提供PWm(脉冲宽度调制)决定功率晶体管开关频度及换流器换相的时机。直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制,所以电机内部装有能感应磁场的霍尔传感器,做为速度之闭回路控制,同时也做为相序控制的依据。但这只是用来做为速度控制并不能拿来做为定位控制。1.3 特点1、可替代直流电机调速、变频器+变频电机调速、异步电机+减速机调速;2、具有传统直流电机的优点,同时又取消了碳刷、滑环结构;3、可以低速大功率运行,可以省去减速机直接驱动大的负载;4、体积小、重量轻、出力大;5、转矩特性优异,中、低速转矩性能好,启动转矩大,启动电流小;6、无级调速,调速范围广,过载能力强;7、软启软停、制动特性好,可省去原有的机械制动或电磁制动装置;8、效率高,电机本身没有励磁损耗和碳刷损耗,消除了多级减速耗,综合节电率可达20%60%°9、可靠性高,稳定性好,适应性强,维修与保养简单;10、耐颠簸震动,噪音低,震动小,运转平滑,寿命长;11、不产生火花,特别适合爆炸性场所,有防爆型;12、根据需要可选梯形波磁场电机和正弦波磁场电机。1.4 应用无刷直流电机的应用十分广泛,如汽车、工具、工业工控、自动化以及航空航天等等。总的来说,无刷直流电机可以分为以下三种主要用途:持续负载应用:主要是需要一定转速但是对转速精度要求不高的领域,比如风扇、抽水机、吹风机等一类的应用,这类应用成本较低且多为开环控制。可变负载应用:主要是转速需要在某个范围内变化的应用,对电机转速特性和动态响应时间特性有更高的需求。如家用器具中的、甩干机和压缩机就是很好的例子,汽车工业领域中的油泵控制、电控制器、发动机控制等,这类应用的系统成本相对更高些。定位应用:大多数工业控制和自动控制方面的应用属于这个类别,这类应用中往往会完成能量的输送,所以对转速的动态响应和转矩有特别的要求,对控制器的要求也较高。测速时可能会用上光电和一些同步设备。过程控制、机械控制和运输控制等很多都属于这类应用。实用性新型无刷电机是与电子技术、微电子技术、数字技术、自控技术以及材料科学等发展紧密联系的。它不仅限于交直流领域,还涉及电动、发电的能量转换和信号传感等领域。在电机领域中新型无刷电机的品种是较多的,但性能优良的无刷电机因受到价格的限制,其应用还不十分广泛。下面分别就主要的新型无刷电机进行探索与研究。1.5 电机分类1.6 .1直流电动机一般直流电动机具有相同的工作原理和应用特性,而其组成是不一样的。除了电机本身外,前者还多一个换向电路,电机本身和换向电路紧密结合在一起。许多小功率电动机的电机本身是与换向电路合成一体,从外观上看直流无刷电动机与直流电动机完全一样。直流无刷电动机的电机本身是机电能量转换部分,它除了电机电枢、永磁励磁两部分外,还带有传感器。电机本身是直流无刷电机的核心,它不仅关系到性能指标、噪声振动、可靠性和使用寿命等,还涉及制造费用及产品成本。由于采用永磁磁场,使直流无刷电机摆脱一般直流电机的传统设计和结构,满足各种应用市场的要求,并向着省铜节材、制造简便的方向发展。永磁磁场的发展与永磁材料的应用密切相关,第三代永磁材料的应用,促使直流无刷电机向高效率、小型化、节能方向迈进。为了实现电子换向必须有位置信号来控制电路。早期用机电位置传感器获得位置信号,现已逐步用电子式位置传感器或其它方法得到位置信号,最简便的方法是利用电枢绕组的电势信号作为位置信号。要实现电机转速的控制必须有速度信号。用获得位置信号相近方法取得速度信号,最简单的速度传感器是测频式测速发电机与电子线路相结合。直流无刷电机的换向电路由驱动及控制两部分组成,这两部分是不容易分开的,尤其小功率用电路往往将两者集成化成为单一专用集成电路。在功率较大的电机中,驱动电路和控制电路可各自成为一体。驱动电路输出电功率,驱动电动机的电枢绕组,并受控于控制电路。驱动电路已从线性放大状态转成脉宽调制的开关状态,相应电路组成也从晶体管分立电路转成模块化集成电路。模块化集成电路有功率双极晶体管、功率场效应管和隔离栅场效应双极晶体管等组成形式。虽然,隔离栅场效应双极晶体管价格较贵,但从可靠安全和性能角度看,选用它还是较合适的。控制电路用作控制电机的转速、转向、电流(或转矩)以及保护电机的过流、过压、过热等。上述参数容易转成模拟信号,用此来控制较简单,但从发展来看,电机的参数应转换成数字量,通过数字式控制电路来控制电机。当前,控制电路有专用集成电路、微处理器和数字信号处理器等三种组成方式。在对电机控制要求不高的场合,专用集成电路组成控制电路是简单实用的方式。采用数字信号处理器组成控制电路是今后发展方向,有关数字信号处理器将在下面交流同步伺服电动机中介绍。在微小功率范畴直流无刷电动机是发展较快的新型电机。由于各个应用领域需要各自独特的直流无刷电动机,所以直流无刷电动机的类型较多。大体上有计算机外存储器以及VCD、DVD.CD主轴驱动用扁平式无铁心电机结构,小型通风机用外转子电机结构,家电用多极磁场结构及内装式结构,电动自行车用多极、外转子结构等等。上述直流无刷电动机的电机本身和电路均成一体,使用十分方便,它的产量也非常大。为了满足大批量、低成本的市场需要,直流无刷电动机的生产必须要形成规模经济。因此,直流无刷电动机是一种高投入、高产出的行业。同时,我们应该考虑到市场也在不断地发展,如家用空调用电机正由3A转向3D,需要大量的中小功率的直流无刷直流电动机,研究和开发中小功率的直流无刷电动机也成当务之急。1.5.2无刷电机(BLDCM)是在有刷直流电动机的基础上发展来的,但它的驱动电流是不折不扣的交流;无刷直流电机又可以分为无刷速率电机和无刷力矩电机。一般地,无刷电机的驱动电流有两种,一种是梯形波(一般是“方波”),另一种是正弦波。有时候把前一种叫直流无刷电机,后一种叫交流伺服电机,确切地讲是交流伺服电动机的一种。无刷直流电机为了减少转动惯量,通常采用“细长”的结构。无刷直流电机在重量和体积上要比有刷直流电机小的多,相应的转动惯量可以减少40%50%左右。由于永磁材料的加工问题,致使无刷直流电机一般的容量都在100kW以下。这种电动机的机械特性和调节特性的线性度好,调速范围广,寿命长,维护方便噪声小,不存在因电刷而引起的一系列问题,所以这种电动机在控制系统中有很大的应用潜力。电动机的定子绕组多做成三相对称星形接法,同三相异步电动机十分相似。电动机的转子上粘有已充磁的永磁体,为了检测电动机转子的极性,在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成,其功能是:接受电动机的启动、停止、制动信号,以控制电动机的启动、停止和制动;接受位置传感器信号和正反转信号,用来控制逆变桥各功率管的通断,产生连续转矩;接受速度指令和速度反馈信号,用来控制和调整转速;提供保护和显示等等。由于无刷直流电动机是以自控式运行的,所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组,也不会在负载突变时产生振荡和失步。中小容量的无刷直流电动机的永磁体,多采用高磁能积的稀土钺铁硼(Nd-Fe-B)材料。因此,稀土永磁无刷电动机的体积比同容量三相异步电动机缩小了一个机座号。近三十年来针对异步电动机变频调速的研究,归根到底是在寻找控制异步电动机转矩的方法,稀土永磁无刷直流电动机必将以其宽调速、小体积、高效率和稳态转速误差小等特点在调速领域显现优势。无刷直流电机因为具有直流有刷电机的特性,同时也是频率变化的装置,所以又名直流变频,国际通用名词为BLDC.无刷直流电机的运转效率,低速转矩,转速精度等都比任何控制技术的变频器还要好,所以值得业界关注.本产品已经生产超过55kW,可设计到400kW,可以解决产业界节电与高性能驱动的需求。2、了解PICI6F72单片机:2. 1PICI6F72单片机的主要性能首先我们对外部时钟输入:它的频率是20MHz,其中有2K字14位宽的程序存储空间,伴随着128字节8位宽的数据存储空间,另外还有8个中断,3个8位I/O口以及PORTA、PORTB.PORTCo还有三个定时器模块:TIMER。、TIMERhTIMER2随带着一个CCP模块;8位5通道的AD转换器。2.2 PIC16F72单片机的功能特性(1)功能部件特性 带8位AlD转换输入 高驱动电流,I/O脚可直接驱动数码管(LED)显示每个I/O引脚灌电流25mA;每个I/O引脚拉电流25mA 双向可独立编程设置I/O引脚 8位定时器/计数器TMR0,带8位预分频 有1路捕捉输入/比较输出/PWM输出(CCP) 16位定时器/计数器TMR1,睡眠中仍可计数 8位定时器/计数器TMR2,带有8位的周期寄存器及预分频器和后分频器(2)微控制器特性 内置上电复位电路(PoR) 上电定时器,保障工作电压的稳定建立 振荡定时器,保障振荡的稳定建立 断电复位锁定,即当芯片电源电压下降到某一值以后时,使芯片保持复位,当电源电压恢复正常后恢复运行 内置自振式(RC振荡)看门狗 程序保密位,可防程序代码的非法拷贝 掉电保护电路在线串行编程2.3 PIC16F72单片机的引脚排列(DMCLR:清除(复位)输入。其中MeLR为低电平时,对芯片复位;该管脚的电压不能超过VDD,否则会进入测试方式。(2)RA0-RA5:双向可编程,亦可作为并行口。电池欠压信号:电池电压经分压后接单片机管脚3。转把复位信号:由单片机的第4脚读入刹车信号:刹车信号由单片机的第5脚读入。(3)OSCE0SC2:为振荡器晶振。(4)RC0-RC7:数字I/O(5)RB0-RB7:数字I/O(6)VDD:+5V电压输入2.4 PIC16F72单片机各个模块的具体工作任务最小系统模块:引脚1相连的是复位电路,引脚1也是程序的高压烧写口;引脚9和引脚10分别是震荡电路的输入口和输出口,连接的是16MHZ的晶振;引脚20和引脚8、引脚19是电源电路部分,分别接5V电源和地。功能模块:模拟信号输入处理模块:模拟信号的处理主要是通过单片机的A/D转换模块实现的。引脚2检测流过电机的电流信号并进行A/D转换,进过运算后用于控制PWM占空比,尽可能达到电机最合适的工作电流;引脚3检测电源电压,经A/D转换后经过运算判断电压是否过低,以此为依据保护电池;引脚4检测手柄的输入电压,单片机根据这个量调节电机输出的总功率,从而调节电机的速度。数字输入信号处理模块:引脚5处理刹车信号,平时处于高电平状况,当按下刹车开关时,变为低电平,这时单片机输出刹车命令,只要当引脚5恢复成高电平状态时,在停止刹车动作;引脚15、引脚16、引脚17分别输入电机的霍尔位置信号,通过这三个信号的组合确定电机此时的转子位置,并调整输出的换相信号。引脚21为外部中断引脚,平时处于高电平状态,当出现过流时,输入信号从高电平变为低电平,中断标志位置1,由于PIC16F72只有一级中断优先级,所以当中断被其他中断程序占用时,也应定时检查外部中断标志位,以免因中断时间过长而烧毁电机。驱动信号输出模块:引脚13输出PWM信号,调节电机的速度和电枢电流;引脚23、引脚24、引脚25输出逆变桥的下桥驱动信号,引脚26、引脚27、引脚28输出逆变桥的上桥驱动信号。引脚22只在电枢电流比较大的情况下才使用。以上是我在这次实习中着重学习的东西,其实还有很多,这里只是一些内容比较重要,而且比较难的东西,自己在这段时间通过系统的学习无刷直流电机与PIC16F72单片机,使我重新认识到了无刷直流电机与PIC16F72单片机的重要性,以及无刷直流电机在未来的发展前景,这更加坚定了我学习无刷直流电机的决心,我相信经过自己的学习,我会做出令自己满意的无刷直流电机控制器。五、实习总结及体会实践是检验真理的标准。我们知道知识是人类进步的阶梯,而学习知识不仅仅靠从书本上获取,而重要的是在于将所学用于实际生活之中。理论知识往往过于标准化,仅仅靠掌握理论,一点实际操作经验都没有的话,事实上是没有实际效应的,现实中的事情往往是千变万化的,运用起来解决具体情况多半是教条的,而且也有很多的不足。无数事实证明:只有将理论知识与实践很好的结合起来,才能将知识运用到境界,为了学有所长,学有所用,为了将知识转化为自己所真正拥有的能力,以及根据自己的毕业设计课题内容要求。我在这几个星期的实习时间里,通过实习,我不仅提升了自己的知识水平,认识到课堂上学习的不足,而且锻炼了自己独立思考和全面思考问题的能力:如用PIC16F72单片机做无刷直流电机控制器,要考虑的因素有很多,像PIC16F72芯片的引脚功能,更锻炼了自己发现问题和解决问题的能力。这次实习加深了对以前学习知识的理解,也认识到自己的不足:自己除了具有一定的理论基础外,还有大量的知识和经验十分欠缺,实际动手能力也不足,知识面不够宽,对一些现在在工程实际中应用的技术还不太了解,不能及时与市场需求对接,这些都需要在以后的实际工作中摸索和理解。在工作岗位上一定要谦虚谨慎,不断的虚心学习,只有这样,才会有助于自己未来在专业领域的学习和发展。通过实习,不仅让我收获到了许多知识,更重要的是认识到了自己的不足,找到了一名学生与一名职业人的差距,我会继续努力,重点是弥补自己的不足,不断提高专业技能,扩宽自己的知识面,使自己早日成为符合社会和市场需要的专业技术人才。电气工程及其自动化专业实习报告4按照学校的教学计划安排,本人自20_年一月份我到烟台东信电信设备有限公司实习。工作的主要内容是组装、接线、制线和调试。组装、接线和布线,调试过程要严格按照电气调试步骤手册进行,一步步地发现问题并解决问题。此外,还做了焊接电路板,制作电线,组装模块和安装空插头的工作,主要涉及分压板、整流板、控制板、温度显示电路板和晶升限位等等。烟台东信电信设备有限公司是一个团结的整体,每一个员工都有自己的工作岗位,包括实习员工公司需要依其更快更好发展的需要并结合个人的情况来安排工作岗位。有做技术工作的,有做市场工作的,还有做管理工作的等等众多的工作岗位。哪一个环节出了问题都是不允许的。因此,我认为每一个工作岗位都很重要。作为一名未来电气控制方面的'技术员工,我会始终坚持公司提出的“七事一贯制”原则。技术员工不能只会配线、接线、调试和装配,而不懂研发、设计和编程等工作。我对公司发展的理解,烟台电信设备制造公司自进行产业结构调整进入太阳能行业后,最近几年一直处于一个快速的发展时期。不管是国内还是国际上对半导体硅错材料的需求同目前的市场供应相比,都存在着巨大的差距。因此,太阳能产业作为一种无污染的清洁能源,具有巨大的市场潜力,同时也为公司的发展提供了广阔的空间。通过这次生产实习,使我在生产实际中学习到了电气设备运行的技术管理知识、电气设备的制造过程知识及在学校无法学到的实践知识。在向工人学习时,培养了我们艰苦朴素的优良作风。在生产实践中体会到了严格地遵守纪律、统一组织及协调一致是现代化大生产的需要,也是我们当代大学生所必须的,从而近一步的提高了我们的组织观念。通过生产实习,对我们巩固和加深所学理论知识,培养我们的独立工作能力和加强劳动观点起了重要作用。我想在公司的企业文化中有一句话很好地概括了技术工作的全部内容一“研究、试验、设计、制造、安装、使用、维修,七件大事技术人员要一竿子到底!"。我认为这里所说的“七件大事”就是技术工作。有些人认为只有研究和设计一些高科技含量的东西才是真正的技术性工作,而贬低看不起安装、使用和维修这些工作,认为技术含量低甚至没有技术含量。这种看法是片面的、错误的,从哲学的观点看,是一种唯心主义的观点。实践是理论的基础,理论都是在实践中总结创造出来的,用于指导实践。而试验、制造、安装、使用、维修就是我们的实践工作。这就好比是一台计算机,要想使其正常运行,硬件和软件密不可分、缺一不可。硬件是软件的基础,软件是硬件的灵魂。毫无疑问,我作为一名刚刚走出校门参加工作的实习生,实践方面的经验还很缺乏,在学校中学到的是更多的理论知识。因此,很荣幸上级领导给了我这次车间实习工作的机会,这让我能够真正理解在实践中的技术工作,弥补在实践经验中的不足。从实践中发现问题才能解决问题。下面主要汇报一下我在调试过程中遇到的某些问题及其解决的办法。对于一般性的问题,如配电箱开关是否接错或安装是否到位等,通过观察可以通过目测容易地解决;对于一些偶然的、特殊的问题,在调试过程中要花费更多的时间。需要积极地思考,向有经验的员工请教,亲自动手进行各种检测和试验,问题解决后须做认真的总结,使自己能够知其然并知其所以然。此外,我认为整流主板的电路接线原理对于掌握维修的过程是很重要的,可是很多维修工根本都不懂。最后,在公司技术和管理上提几点建议:1)目前,公司自主研发、设计、生产的电气控制柜设备比较陈旧。而从公司长远发展和经济利益考虑,我认为应当对电气控制部分的产品在控制方案上加以改进,推出自己的新产品。2)在机柜的接线、布线、调试、安装过程中,我认为机械人员与电气人员应当加强交流,互相配合才能够更快更好地完成工作任务,提高生产效率。而在生产车间,我首先在电缆班,毕竟是第一次,所以起初做起来笨手笨脚的,也挺辛苦的,不过在同事和同学的的关心和帮助下不断进步和成长,也充分感受到公司这个大家庭的团结和温暖,于是我决定就算再苦再累我也要坚持下去,所以工作起来反而觉得轻松了许多。更是通过虚心请教,在师傅的指导帮忙协助下,我很快的适应了这份工作,而经过这几天的过渡,我已经初步的掌握了制作电缆的步骤和一些基本注意事项。不过对于相关的专业知识我知道甚少,于是我虚心请教师傅同时自己也阅读相关的书籍,并细心专研,最终问题得到很好解决。在车间实习的这段时间,虽然有时候工作很苦很累,但是,我从中体会到了实践中的专业技术,不断积累实践技术经验。生产实习是一个重要实践性教学环节,是将学校教学与生产实际相结合,理论与实践相联系的重要途径。其目的是使我们通过实习在专业知识和人才素质两方面得到锻炼和培养,从而为毕业后走向工作岗位尽快成为骨干打下良好基础。通过生产实习,使我们了解和掌握了多种电柜的主要结构、生产技术和工艺过程;使用的主要工装设备;产品生产用技术资料;生产组织管理等内容,加深对交直流变换的工作原理、设计、试验等基本理论的理解。使我们了解和掌握了交直流变换的工作原理和结构等方面的知识。为进一步学好专业技术,从事这方面的接线、布线、调试、安装等打下良好的基础。在这次生产实习过程中,不但对所学习的知识加深了了解,更加重要的是更正了我们的劳动观点和提高了我们的独立工作能力等。最后,我至少还有以下问题需要解决。1、缺乏工作经验因为自己缺乏经验,很多问题而不能分清主次,还有些培训或是学习不能找到重点,随着实习工作的进行,我想我会逐渐积累经验的。2、工作态度仍不够积极在工作中仅仅能够完成布置的工作,在没有工作任务时虽能主动要求布置工作,但若没有工作做时可能就会松懈,不能做到主动学习,这主要还是因为懒惰在作怪,在今后我要努力克服惰性,没有工作任务时主动要求布置工作,没有布置工作时作到自主学习。3、工作上不够钻研我自己选择的,因为在我看来,只有被市场认可的技术才有价值,同时我也认为自己更适合做与人沟通的工作。我坚信通过这一段时间的实习,从中获得的实践经验使我终身受益,并会在我毕业后的实际工作中不断地得到印证,我会持续地理解和体会实习中所学到的知识,期望在未来的工作中把学到的理论知识和实践经验不断的应用到实际工作中来,充分展示我的个人价值和人生价值,为实现自我的理想和光明的前程而努力。总之,在过去的一年里,我在老师和同事的关怀与培养下,认真学习、努力工作,能力有了很大的提高,个人综合素质也有了全面的发展,但我知道还存在着一些缺点和不足。在今后的工作和学习中,我还要更进一步严格要求自己,虚心向优秀的同事学习,继续努力改正自己的缺点和不足,争取在思想、工作、学习和生活等方面有更大的进步。电气工程实习报告5我作为一个电气工程学院的学生对这次认识有着特别深刻的体会。认识实习是学生大学学习很重要的实践环节。实习是每一个大学毕业生必的必修课,它不仅让我们学到了很多在课堂上根本就学不到的知识,还使我们开阔了视野,增长了见识,为我们以后更好把所学的知识运用到实际工作中打下坚实的基础。通过生产实习使我更深入地接触专业知识,进一步了解环境保护工作的实际,了解环境治理过程中存在的问题和理论和实际相冲突的难点问题,并通过撰写实习报告,使我学会综合应用所学知识,提高分析和解决专业问题的能力。在为期一上午的实习中,我参观了学校的中心配电室、给水厂、锅炉房还有污水处理厂。在领队老师和现场工程技术人员的细心知道解说下,我具体了解了以下四个方面的专业方向指的知识:高电压技术及高压输电输变电设备知识;地下水净化和加压供水知识;锅炉基本工作原理以及污水处理流程。这次实习的内容包含了当今电力行业和自动控制行业的主要内容。一、中心配电室榆中校区的中心配电室的主要负责将发电厂输送过来的高压电分配给榆中校区各个变电室,并不负责变电工作。学校中心配电室为高压配电室,由电源通过两条十千伏的高压线(112线和115线)引进电压,我校有9个变电站,由配电柜分成18路数据线,18路数据线每两路引进一个变电站,再由各个变电站将电压分为380V和220V电压分到各个用电单位。配电室:配电室内有两排配电柜,每排各分为9个相对应的配电柜,一排配电柜由一条十千伏的大变115线供电,称为工作配电柜,另一排由一条十千伏的大变112线,称为备用配用配电柜,配电柜的链接方式由各个母线相串联链接起来,再由相应的配电柜各分出一条线引进各个变电站,当工作时一条线使用,另一条作为备用线,之后有各个变电站将电压分为380V和220V,配电柜上有三只指示灯,红色表示工作,绿色表示不带电,当正在出现故障时,可及时启用备用线,以确保正常供电,此工作方式为双电源备用,平时两条母线之间是断开的,这被称为单母线分段运行。模拟配电盘:模拟配电盘的作用是监控现场配电设备的工作
