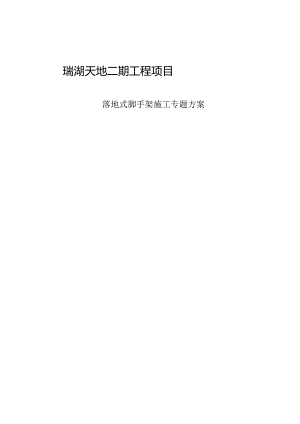

瑞湖天地二期工程项目落地式脚手架施工专题方案浙江花园建设集团有限企业瑞湖天地工程项目一、工程概况3二、编制根据3三、材料选用3四、搭设规定3五、搭设工艺流程、搭设图六、大横杆荷载计算:4七、立杆荷载的计算9八.架子的验收、使用及管理12九、脚手架拆除15十、安全措施15第一章工程概况一、建设单位：湖北国海房地产开发有限企业设计单位：武汉卓尔建筑设计有限企业监理单位：湖北华泰工程建设监理有限企业承建单位：浙江花园建设集团有限企业建设地点：武汉市洪山区狮子山街王家湾质量原则：安全质量原则化工地、7#楼创省楚天杯建设工期：700日历天（动工日期以动工汇报为准）二、瑞胡天地高层住宅工程，总建筑面积104072.52m2,建筑总高度分为5#楼、6#楼、7#楼102.37m.。8#楼101.97m。9#楼58.57m。10#楼12.3m.时塔式住宅楼，地上33层，地下1层日勺框剪构造（其中9#。10#无地下室）。本工程属于一类住宅，建筑构造安全等级为二级，基础安全等级为一级，框架及剪力墙抗震等级均为三级，建筑物耐火等级为一级。（一）地基与基础本工程基础形式采承台筏板基础，碎标号为C35,基础垫层碎采用C15基础底板及侧壁为抗渗混凝土，抗渗等级为S6,上述抗渗碎部分及地下室顶板碎均掺。（二）主体构造工程混凝土工程：剪力墙、柱、梁、板混凝土，24.75Om如下为C40,24.75Om至45750m为C35,45.750m至96.750m为C30,96.750m以上为C25;楼梯，96.750m如下为C30,以上为C25；其他为C20o二、编制根据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2023；2、建筑施工安全检查原则JGJ5999；3、企业有关规定和本工程实际状况；4、地质勘查汇报；5、本工程施工图纸。三、材料选用1、架体构件：648X3.5钢管；2、扣件：可锻铸铁制作的扣件(十字扣件，旋转扣件，对接扣件);3、脚手板：木板；4、连墙件：648X3.5钢管；5、架体外侧防护：密目安全网。四、搭设规定1、本脚手架是施工用临时构造，它要承受施工过程中的多种垂直和水平荷载，包括施工材料、施工人员和风荷载等，因此必须有中够的承载能力，刚度和稳定性。在架体构造计设容许的条件下，保证不变形、倾斜、摇摆或扭曲现象，以保证安全。按照扣件式钢管脚手架安全技术规范(JGJI30-2023)第条规定,大横杆按照三跨持续梁进行强度和挠度计算，大横杆在小横杆日勺上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1、架子搭设工艺流程：在碎硬化的地基上(垫方木)立杆定位一摆放扫地杆一竖立杆并与扫地杆扣紧一装扫地小横杆，并与立杆和扫地杆扣紧一装第一步大横杆并与各立杆扣紧一安第一步小横杆一安第二步大横杆一安第二步小横杆f加设临时斜撑杆，上端与第二步大横杆扣紧(装设与柱连接杆后拆除)f安第三、四步大横杆和小横杆f安装二层与柱拉杆f接立杆f加设剪刀撑f铺设脚手板和连接点(连接点不准不小于3M)绑扎防护及档脚板、立挂安全网。2、架体与建筑物的拉结采用预埋钢管至建筑物梁板内，扣件连接钢管至架体立杆上。3、安全网(1)挂设规定：安全网应挂设严密，用18#扎丝绑扎牢固，不得漏眼绑扎，两网连接处应绑在同一杆件上。安全网要挂设在棚架内侧。(2)脚手架与施工层之间要按验收原则设置封闭平网，防止杂物下跌。五、架子的验收、使用及管理1、架子的I验收、使用及管理(1)把好验收关。搭设过程中的架子，每搭设一种施工层高度必须由项目技术负责人组织技术、安全与搭设班组、工长进行检查，符合规定后方可上人使用。架子未经检查、验收，除架子工外，严禁其他人员攀登。验收合格的架子任何人不得私自拆改，需局部拆改时，要经设计负责人同意，由架子工操作。(2)工程的施工负责人,必须按架子方案的规定,确定书面操作规定,向班组进行安全技术交底，班组必须严格按操作规定和安全技术交底。(3)基础、卸荷措施和架子分段完毕后，应分层由制定架子方案及安全、技术、施工、使用等有关人员，按项目进行验收，并填写验收单，合格后方可继续搭设使用。(4)使用按3kNm2考虑，因此架子上不准堆放成批材料，零星材料可合适堆放。(5)架子搭好后要派专人管理，未经安全科同意，不得改动，不得任意解掉架子与柱连接的拉杆和扣件。(6)架子上不准有任何活动材料，如扣件、活动钢管、钢筋，一旦发现应及时清除。(7)雨后要检查架子的下沉状况,发现地基沉降或立杆悬空要立即用木板将立杆楔紧。(8)在六级以上大风、大雾和大雨天气下不得进行脚手架作业，雨后上架前要防滑措施。(9)外架实行外挂立网全封闭。外挂安全网要与架子拉平,网边系牢,两网接头严密，不准随风飘。(10)作业层上日勺施工荷载应符合设计规定，不得超载，不得将模板、泵送混凝土输送管等支撑固定在脚手架上，严禁任意悬挂起重设备。六.大横杆荷载计算1、横杆代I自重原则值:P尸0.038kN/m；脚手板时自重原则值:P2=03X1.05/(2+1)=0.105kN/m；活荷载原则值:Q=3×1.05/(2+1)=1.05kN/m；静荷载的设计值:q=l.2×0.038+1.2X0.105=0.172kN/m；活荷载的设计值:q2=1.4×1.05=1.47kN/m；图1大横杆设计荷载组合简图（跨中最大弯矩和跨中最大挠度）图2大横杆设计荷载组合简图（支座最大弯矩）2 .强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下：峪=0.082+0.102跨中最大弯距为MlmaX=0.08×0.172×1.52+0.10×1.47×1.52=0.362kN.m；支座最大弯距计算公式如下：此皿三-0.lz2-0.117.72支座最大弯距为M2max=-0.10×0.172×1.52-0.117×1.47×1.52=-0.426kN.m；选择支座弯矩和跨中弯矩的最大值进行强度验算:。=Max(0.362×IO6,0.426×IO6)/5080=83.858N/mm2；大横杆胜!最大弯曲应力为。=83.858Nm?不不小于大横杆的抗压强度设计值f=205Nmm2,满足规定！3 .挠度验算：最大挠度考虑为三跨持续梁均布荷载作用下的挠度。计算公式如下:0.677-IOOSZ+ 0,990-Ioo腹其中：静荷载原则值：q尸P1÷P2=0.038+0.105=0.143kN/m；活荷载原则值：q2=Q=1.05kN/m；最大挠度计算值为：v=0.677X0.143X1500,(100×2.06×IO5X121900)+0.990X1. 05X15007(100×2.06×IO5×121900)=2.291mm；大横杆0¾最大挠度2.291mm不不小于大横杆日勺最大容许挠度1500/150mm与10mm,满足规定！(4)小横杆的计算：根据JGJI30-2023第条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1 .荷载值计算大横杆的自重原则值:Pi=0.038X1.5=0.058kN；脚手板的自重原则值:P2=O.3×1.05×1.5/(2+1)=0.158kN；活荷载原则值:Q=3×1.05×l.5/(2+1)=1.575kN；集中荷载欧J设计值：P=I.2X(0.058+0.158)+1.4×1.575=2.463kN；小横杆计算简图2 .强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的原则值最不利分派的弯矩和；均布荷载最大弯矩计算公式如下：Mqmax=1.2×0.038×l.0578=0.006kN.m；集中荷载最大弯矩计算公式如下：“-plMpmax=2.463×1.05/3=0.862kN.m；最大弯矩M=Mqmix÷Mpmax=0.868kN.m；最大应力计算值O=M/W=0.868X1075080=170.953Nmm2；小横杆的J最大弯曲应力。=170.953Nmm2不不小于小横杆的抗压强度设计值205Nmn2,满足规定！3 .挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分派的挠度和；小横杆自重均布荷载引起日勺最大挠度计算公式如下：Vqx=5×0.038×10507(384×2.06×IO5×121900)=0.024mm；大横杆传递荷载P=Pl+P2+Q=0.058+0.158+1.575=1.79kN；集中荷载原则值最不利分派引起的最大挠度计算公式如下:一PZ(3Z2-4Z29)Vn=*12E1vp-ax-1790.IX1050×(3×10502-4×105029)/(72×2.06×IO5X121900)=2.929mm；最大挠度和v=vqraax÷Vpx=0.024+2.929=2.953mm；小横杆的最大挠度为2.953mm不不小于小横杆日勺最大容许挠度1050/150=7与10mm,满足规定！(4)扣件抗滑力的计算：按规范表,直角、旋转单扣件承载力取值为8.OOkN,按照扣件抗滑承载力系数L00,该工程实际的旋转单扣件承载力取值为8.OOkN0纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范)：RRc其中Rc-扣件抗滑承载力设计值,取8.00kN；R-纵向或横向水平杆传给立杆的竖向作用力设计值;大横杆的自重原则值:P1=0.038×1.5X2/2=0.058kN；小横杆的自重原则值:P2=0.038X1.05/2=0.02kN；脚手板的自重原则值:P3=0.3X1.05X1.5/2=0.236kN；活荷载原则值：Q=3×1.05×1.5/2=2.362kN；荷载的设计值：R=l.2×(0.058+0.02+0.236)+1.4X2.362=3.684kN；R<8.OOkN,单扣件抗滑承载力的设计计算满足规定！七、脚手架立杆荷载的计算：作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载原则值包括如下内容：(1)每米立杆承受的构造自重原则值，为0.1248kNmNgi=0.1248+(1.50×22)×0.038/1.80×15.00=2.352kN;(2)脚手板的自重原则值；采用竹笆片脚手板，原则值为03kN112Ng2=O.3×10×1.5×(1.05+0.3)/2=3.038kN；(3)栏杆与挡脚手板自重原则值；采用栏杆、木脚手板挡板，原则值为O.14kNm二O.14×IOX1.5/2=1.05kN；(4)吊挂肚)安全设施荷载，包括安全网；0.005kNm2二0.005X1.5X15=0.112kN；经计算得到，静荷载原则值Ng=Ngi+Ng2+Ng3÷Ng4=6.552kN；活荷载为施工荷载原则值产生的轴向力总和，立杆按一纵距内施工荷载总和的11/2取值。经计算得到，活荷载原则值Nq=3X1.05X1.5X2/2=4.725kN；风荷载原则值按照如下公式计算其中Wo-基本风压(kN112),按照建筑构造荷载规范(GB50009-2023)的规定采用：Wo=0.35kN/m2；Uz-风荷载高度变化系数，按照建筑构造荷载规范(GB50009-2023)日勺规定采用：Uz=1；Us风荷载体型系数：取值为L128；经计算得到，风荷载原则值Wk=0.7×0.35×l×l.128=0.276kN/m2；不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2Ng+1.4N0=1.2X6.552+1.4X4.725=14.477kN；考虑风荷载时,立杆的轴向压力设计值为N=1.2Ng+0.85×1.4Nq=1.2X6.552+0.85×1.4X4.725=13.485kN；风荷载设计值产生的立杆段弯矩Mw为Mw=0.85×1.4WkLah210=0.850×1.4×0.276×1.5×1.8710=0.16kN.m；（6）立杆的稳定性计算：不考虑风荷载时，立杆的稳定性计算公式为：b=奈力犍立杆的轴向压力设计值：N=14.477kN；计算立杆的截面回转半径：i=L58cm；计算长度附加系数参照扣件式规范表得：k=1.155；当验算杆件长细比时，取块L0；计算长度系数参照扣件式规范表得：P=1.5；计算长度，由公式L二kXuXh确定：I0=3.118m；长细比Loi=197；轴心受压立杆的稳定系数6,由长细比loi的计算成果查表得到：=0.186；立杆净截面面积：A=4.89cm2；立杆净截面模量（抵御矩）：W=5.08cm3；钢管立杆抗压强度设计值：f=205N/mm2；O=14477/（0.186×489）=159.173N/mm2；立杆稳定性计算。=159.173N/mm2不不小于立杆日勺抗压强度设计值打二205N/mm2,满足规定！考虑风荷载时,立杆的稳定性计算公式M郎3立杆的轴心压力设计值：N=13.485kN；计算立杆的截面回转半径：i=1.58cm；计算长度附加系数参照扣件式规范表得：k=1.155；计算长度系数参照扣件式规范表得：U=1.5；计算长度，由公式Io=kuh确定：I0=3.118m；长细比：L0i=197；轴心受压立杆的稳定系数6,由长细比loi的成果查表得到：二0.186立杆净截面面积：A=4.89cm2；立杆净截面模量(抵御矩)：W=5.08cm3；钢管立杆抗压强度设计值：f=205N/mm2；。二13485.15/(0.186X489)+159830.042/5080=179.726N/mm2；立杆稳定性计算。=179.726N/mm2不不小于立杆的抗压强度设计值f=205N/mm2,满足规定！(7)连墙件的计算：连墙件的轴向力设计值应按照下式计算：N1=Nlw+N0风荷载原则值Wk=0.276kN/m2；每个连墙件的覆盖面积内脚手架外侧的迎风面积A.=10.8m2；按规范条连墙件约束脚手架平面外变形所产生的轴向力(kN),N0=5.000kN；风荷载产生日勺连墙件轴向力设计值(kN),按照下式计算：NIW=1.4×Wk×Aw=4.179kN；连墙件的轴向力设计值Nl=Nlw+N0=9.179kN；连墙件承载力设计值按下式计算：Nf=Af其中-轴心受压立杆的稳定系数；由长细比1/i=300/15.8的成果查表得到=0.949,1为内排架距离墙的长度；又：A=4.89cm2；f=205N/mmS连墙件轴向承载力设计值为Nr=0.949×4.89×101X205XlO3=95.133kN；N1=9.179<Nf=95.133,连墙件的设计计算满足规定！连墙件采用双扣件与墙体连接。由以上计算得到N=9.179不不小于双扣件的抗滑力16kN,满足连墙件扣件连接示意图八、脚手架拆除1、脚手架拆除作业应设置警区，并有专人负责警戒。2、拆除作业前应将脚手架上的留存材料、杂物等清理洁净。3、脚手架拆除次序为安全网一脚手片一栏杆一剪刀撑一牵杆一横杆一立杆，自上而下先装者后拆，逐渐拆除，一步一清，不得采用踏步式拆法，不准上下同步作业，剪刀撑应先拆中间扣件，再拆两头扣件，由中间操作人员向下传递杆子。4、拆下的杆件和另配件应分类堆放（零配件装入容器），用塔吊吊下，严禁抛掷。5、拆下的杆件、零配件运到地面时，应随时按种类分规格堆放整洁,妥善保管，有损坏的予以维修、保养。八、安全措施（1）脚手架安全领导小组组长：金浩组员：徐新尧、胡飞龙、李跃庭、李永刚、（2）脚手架安全措施1、搭拆脚手架必须由经安全教育，持特殊工程操作证的架子工承担,患有高血压、心脏病者不得上脚手架操作。2、搭拆脚手架时，工人必须戴好安全帽，系好安全带，工具及零配件要装在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。3、严禁在脚手架上集中堆放模板、钢筋、工字钢等施工多出的材料,以保证脚步手架畅通及防止超载。4、吊运脚手片、钢管等时，必须两点起吊，否则严禁起吊，并要堆放平整，并严格控制脚步手架上日勺荷载。5、脚手架四面应有接地保护和防雷装置。6、严禁拆除脚步手架拉结件、栏杆和其他任何防护杆件，如特殊需要必须拆除某部件时，必须经项目负责人同意。经加固后方可拆除。7、在搭拆作业时，注意力要集中，严禁开玩笑，严禁酒后上班作业。8、配置合适的）灭火器，做好防火措施。9、由架子班长负责平常检查、维修、保养工作，保证施工安全。10、严格执行脚手架检查验收制度，经项目部、企业工程部验收合格后，方可持合格牌使用。11、定期对脚手架进行检查，发现隐患必须定措施、定人、定期做好整
