马自达6-导航DVD-安装过程.doc

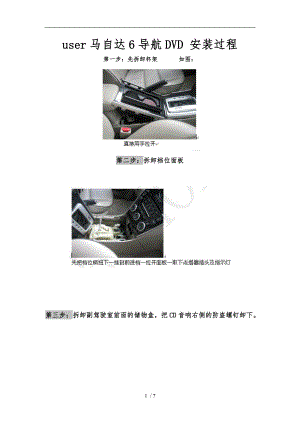

user马自达6导航DVD 安装过程第一步：先拆卸杯架       如图：第二步：拆卸档位面板                  第三步：拆卸副驾驶室前面的储物盒，把CD音响右侧的防盗螺钉卸下。               第四步：拆卸CD控制面板第五步：卸下原车储物盒前面的2颗固定螺钉，把原车的中控储物盒与信息显示屏拆下第六步：把拆下来的原车信息显示屏装到导航DVD上，第七步：将导航DVD后面的线和原车信息显示屏的线插好 第八步：将导航DVD安装到原车中控储物盒位置并固定好将电源线和GPS天线从前面引出，AV线从后面引出，注：为了良好接收卫星信号，GPS天线要放在开阔处，可放在中控台上第九步：将导航DVD的电源插头插入原车CD后面的CDC插座 接倒车后视的用户请把蓝线接到倒档开关的输出端即挂倒档时为+12V，其它档位为0V，把倒车摄像头的视频输出接到导航DVD的倒车视频输入插头端   第十步：通电测试   第十一步：把拆散的部件全部装好即可完成全部安装   更改步骤如下：1、先把CD机与面板别离3、找到L716触点，然后将其短路4、一切处理完毕后，装机。详细请见USER官方.juku.cc/2、拆下CD机的底壳补充说明：老款马自达6，也就是2003年11月到2005年9月出厂的马自达6，需要把原车CD音响电路板中靠近碟盒接口标有“L716的元件短接新M6不需要短接，碟盒接口才会起作用，才能使用导航DVD把车钥匙翻开后，先翻开导航DVD，然后按原车CD操作面板上的“CD键，原车信息显示屏显示“EX 8:18 2838 后，检查声音等各方面正常后即可7 / 7
