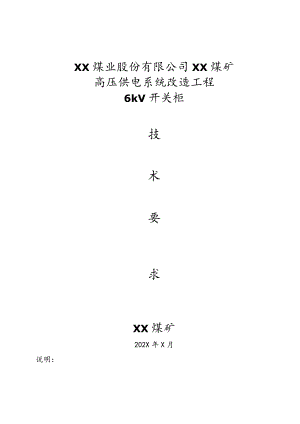

XX煤业股份有限公司XX煤矿高压供电系统改造工程6kV开关柜技术要求XX煤矿202X年X月说明：1、环境条件(1)年平均气温15.817.1摄氏度，年最高气温40.2摄氏度，最低气温7.7摄氏度；最大风速为12米/秒，最大积雪厚度70毫米。(2)地震烈度为6度。(3)本变电所海拔标高约为+590米。(4)有少量粉尘。(5)户内安装。2、控制与信号(1)真空断路器采用直流DC220V弹簧操作机构，6KV综合保护装置分别装在各柜上(要求保护厂家与开关柜厂家合作，开关柜厂家按照保护厂家的要求留好装置位置)。(2)变电所二次接线图，由微机综保厂家成套设计，带有后台系统，所有电参量和非电参量能传往后台系统，实现“四遥”功能，微机与智能仪表都需要带通信接口，能与后台系统无缝连接。(3)二次接线端子排图中，需标明二次控制电缆的规格型号、用途及编号。所有开关二次接线图需按照现场接线进线编号绘制。3、6KV室使用的22面6KV开关柜的技术要求：(1)开关柜型号：KYN2872(2)系统运行额定电压/频率：6KV./50HZ.(3)柜内电压互感器型号JDZX9-6准确级0.2/0.5/3P6,0.1,0.1,01*-=I-=I-=IKV3333(4)开关柜真空断路器额定电流1250A,型号在VBG、VXD、VEP,中选择一种。(5)微机保护装置选用DMP300系列。(预留位置和接口，投标厂家不配置微机保护装置)。(6)开关柜过电压保护在TBP-12.7与YCDB70中二选一。(7)本控制系统操作电源采用GZDW700/220直流电源。(8)真空在线监测装置在VM-800产品与PB-H11产品中二选一。(9)多功能电力仪表及智能操控装置选用PMW系列或KZQ系列产品。(10)设漏电、事故等预警信号报警装置，常规保护齐全。(11)消弧柜、微机消谐器选用HZ-CHE产品或YCD-X产品。(12)开关柜面板能显示各设备的工况。面板具有就地和远控操作等功能。(13)柜体采用型材栓接，喷塑、浅驼灰色。技术联系人：X
