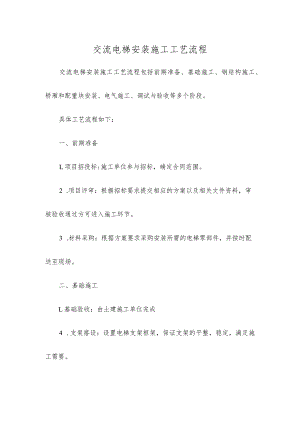

交流电梯安装施工工艺流程.docx

交流电梯安装施工工艺流程交流电梯安装施工工艺流程包括前期准备、基础施工、钢结构施工、轿厢和配重块安装、电气施工、调试与验收等多个阶段。具体工艺流程如下：一、前期准备L项目招投标:施工单位参与招标，确定合同范围。2 .项目评审：根据招标要求提交相应的方案以及相关文件资料，审核验收通过方可进入施工环节。3 .材料采购：根据方案要求采购安装所需的电梯零部件，并按时配送至现场。二、基础施工L基础验收：由土建施工单位完成4 .支架搭设：设置电梯支架框架，保证支架的平整，稳定，满足施工需要。5 .固定轨道架:在支架上固定轨道架，并调整轨道架高度、水平度。6 .电梯机房施工：建设电梯机房、井道和配电室等。三、钢结构施工1 .钢结构制作：根据方案提供的施工图纸进行建模，制作钢结构零部件，如轿厢、换向驱动装置、配重块等。2 .钢结构安装：根据制作好的钢结构零部件来进行安装，保证角度、水平度等各项数据符合要求。四、轿厢和配重块安装1 .轿厢安装：将轿厢吊装，精准定位降落至轨道上，进行永久固定。2 .配重块安装：在轿厢和回程轮轨道的相应部位安装配重块，保证电梯的平稳运行。五、电气施工L电缆敷设：进行电缆敷设，将电缆穿过连接轨道的管道中，并进行固定。2 .电气保护：为电气设备进行安装自动设备保护电器与自动保护;安装限位开关、速度检测器、运行状态检测器等。3 .控制系统安装：安装主控制轨道、限速器、控制盘、电气柜等。六、调试与验收1 .电气系统测试:对电气系统进行绝缘测试，以保证电梯的安全性能。2 .系统调试:进行试运行，检查电梯的电气、机械和安全性能。3 .安全测试:对电梯进行安全测试，测试对象包含但不限于工作、紧急救援、停电应急等情况。案例：某电梯安装施工项目，总高度30米，建筑面积500平方米，由承包公司负责施工。1 .前期准备：建设单位对招标的施工单位进行审核，确认相关文件及方案均符合要求后发出通知，承包单位采购所需材料，按要求配送并进行验收。2 .基础施工：由土建施工单位完成，施工期为25天。3 .钢结构施工：制作轿厢、配重块等钢结构零件与建筑配套的时间长短参考交通繁忙程度而定，约需15天。4 .轿厢和配重块安装:施工期约7天，人员工作量随吊装、精准定位和固定等工艺环节而定。5 .电气施工：在已完成的基础上施工，施工期约10天。6 .调试与验收：对安装好的电梯进行绝缘测试、对系统进行调试与安全测试，验收合格后方能交付使用，约需15天。以上案例仅供参考，实际施工时间以具体方案要求为准。
