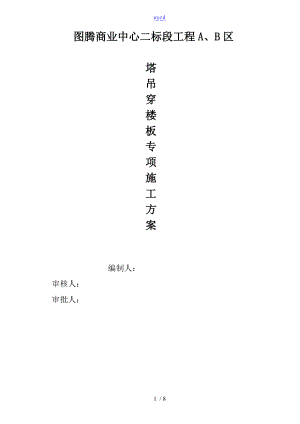

word图腾商业中心二标段工程A、B区塔吊穿楼板专项施工方案编制人：审核人：审批人：目 录一、工程概况1二、塔吊根底穿梁板洞口设置4图腾商业中心二标段工程A、B区塔吊穿楼板专项施工方安案一、工程概况工程名称：图腾商业中心二标段工程A、B区建设单位：陆良图腾投资管理 施工单位：陆良第筑工程公司 设计单位：天怡建筑设计监理单位：飞红工程管理咨询陆良分公司 质监单位：陆良县质量监视站 本工程建筑结构安全等级为二级，地基根底设计等级为丙级，建筑抗震设防类别为丙类，建筑抗震设防烈度为7度，设计根本地震加速度值为0.15g，第三组、建筑场地类别为二类，工程结构设计使用年限为50年。本工程二标段A、B区18栋均为长螺旋灌注桩根底。框架剪力墙：地上15层，地下2层。该工程成品构件的最大起重量，建筑物高度、占地面积、外形等特点，为充分利用现有资源，经项目部专家屡次讨论研究决定选用4台产品为QTZ80型塔机作为该工程的主要垂直运输工具。结合建筑物周围的环境、塔吊使用说明书、地质勘察报告等综合因素，再保证塔机最大回转工作面，正常加高，顺利拆卸，能发挥最大效率的情况下，将塔机安置于18栋、27栋、36栋、45栋地下室楼板中间,共四座塔吊，已根本能满足工程施工垂直运输的需要。四座塔吊设置均需穿过地下室符板、负一层底板和地下室顶板，塔吊位置如如下图。 1#塔吊位置图2#塔吊位置图3#塔吊位置图4#塔吊位置图二、塔吊根底穿梁板洞口设置1、塔吊穿梁板洞口设置原如此根据设计要求，考虑施工简便，防止应力集中。2、塔吊穿梁板的设置2.1、在塔吊根底穿地下室筏板中，根据现场实际情况，塔吊位置不能变动，先施工塔吊根底。塔吊根底顶标高与地下室底板顶标高一致，塔吊根底与周围的根底筏板板设止水钢板连接，塔吊根底位置与周围梁板钢筋连接预埋在塔吊根底相应位置，并预留足够的连接长度。并在塔吊根底外预铺设高分子防水卷材，在塔吊根底外预留20cm以上的长度，用以施工筏板防水卷材时搭接。塔吊根底穿地下室筏板与承台的设置与做法如如下图：2.2、塔吊穿普通楼板时，在塔吊位置按后浇带作法设置，塔吊每边让开20-40cm设置钢丝网拦截混凝土，整个塔吊洞口按板筋预留足够连接钢筋，并按后浇带规预埋加强筋。3、塔吊处混凝土施工塔吊拆除后再进展模板、钢筋连接、混凝土施工。3.1、塔吊洞口处模板当主体结构模板支模时，应在洞口两侧的梁板安装加固顶撑。由于本工程三个塔吊均只穿楼板不穿梁，故仅需沿洞口四周增设一圈支撑，支撑按外架搭设要求搭设成口字型。洞口处支模按支模要求进展支模。3.2、塔吊洞口处钢筋塔吊洞口处板加强钢筋和构造钢筋设置必须按规施工，且在主体结构钢筋绑扎同时绑扎，不能绑扎的按要求留出锚固长度，等塔吊拆除后再按施工规要求进展绑扎连接。洞口处钢筋刷两遍纯水泥浆保护，以保证洞口钢筋不因裸露而锈蚀。在洞口钢筋施工前，将涂刷在钢筋上的水泥浆敲除，清理干净。3.3、洞口砼施工洞口用比设计砼标号高一级的砼浇捣。洞口采用钢丝网双层阻挡。浇筑前按规要求将钢筋整理好好，并清理凿缝两侧的浮浆，将新老砼接触面用钢钎清凿凿毛，并将渣、块、屑清理、冲洗干净，排除积水，用拖把和棉纱将洞口残留积水吸干，用同配比水泥砂浆浇润，再开始砼浇筑。洞口砼配合比应根据设计要求单独送原材料、外加剂进展试配。根据试验配合比，砼搅拌时间相应延长1分钟，振捣密实，待插入式振动器振捣完全无气泡时为止，外表再用木抹子搓平抹实。洞口砼浇捣后12小时覆盖草袋、浇水养护28天。3.4、塔吊穿地下室顶板处防水塔吊穿楼板洞口处在地下室顶板位置的需额外施工防水附加层，采用柔性防水附加，涂抹多遍JS防水涂料施工。8 / 8
