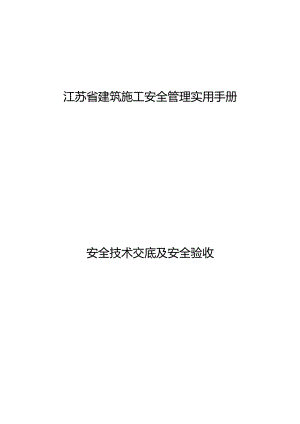

江苏省建筑施工安全管理实用手册-安全技术交底及安全验收.docx

江苏省建筑施工安全管理实用手册安全技术交底及安全验收目录7.1专项施工方案7.1.1安全专项方案编审要求7.L2安全专项方案报审表7. 1.3安全专项方案审批表7.2 安全技术交底7. 2.1安全技术交底编写要求8. 2.2安全技术交底记录汇总表9. 2.3分部（分项）工程安全技术交底表7.3 安全验收7.3.1安全验收记录汇总表7.3.2临建设施7.3,2.1施工现场围挡验收表7.3,2.2施工现场装配式活动板房安装验收表7.3,2.3施工现场装配式轻钢结构活动板房验收表7.3,2.4施工现场集装箱式活动板房安装验收表7.3,3分部分项工程7.3,3.1浅基础沟槽、土方开挖验收表7.3.3.2模板支撑7.3.3.2-1模板工程及扣件式钢管支撑体系验收表7.3.3.2-2模板工程及承插型盘扣式支撑体系验收表7.3,3.3脚手架及附属设施7.3.3.3-1落地式钢管扣件脚手架验收表7.3.3.3-2落地式承插型盘扣脚手架验收表7.3.3.3-3悬挑式钢管扣件脚手架验收表7.3.3.3-4悬挑式承插型盘扣脚手架验收表7.3.3.3-5上拉式钢管扣件悬挑脚手架验收表7.3.3.3-6上拉式承插型盘扣悬挑脚手架验收表7.3.3.3-7门式脚手架验收表7.3.4防护设施7.3.4.1临边、洞口安全防护设施验收表7.3.4.2扣件式钢管安全防护棚验收表7.3,4.3承插型盘扣式安全防护棚验收表7.3.4.4定型化拼装式安全防护棚验收表7.3.4.5攀登作业设施验收表7.3.4.6扣件式脚手架悬挑安全网验收表7.3.5脚手架、安全防护设施临时拆除申请表7.1专项施工方案说明L本章专项施工方案是指除危险性较大分部分项工程专项施工方案以外的方案。2 .施工企业应当严格按照专项施工方案组织施工，不得擅自修改专项施工方案。3 .施工企业、监理企业应安排人员对专项施工方案实施情况进行现场检查，发现安全隐患的应立即报告项目负责人，并督促整改到位。7 .1.1安全专项方案编审要求一、一般规定1 .施工企业应根据相关管理规定及结合工程特点对存在的安全风险因素进行识别评定（危险性较大分部分项工程、超过一定规模危险性较大分部分项工程除外），制定安全专项方案编制清单，并编制针对性安全专项方案。2 .安全专项方案应当由施工总承包企业组织编制，安全专项方案应能指导自行施工内容及对相关专业承包企业施工区域的安全管理，做到由施工总承包企业对施工现场安全工作做到统一管理。3 .施工企业应当根据国家现行相关标准规范，由项目技术负责人组织相关专业技术人员编制安全专项方案。4 .安全专项方案应当由施工企业技术部门组织本企业施工技术、安全、质量部门的专业技术人员进行审核。经审核合格的，由施工企业技术负责人签字。经审核合格后报监理单位，由总监理工程师审查签字。5 .各安全专项方案由项目部收集成册，作为安全管理台账附件。二、安全专项方案范围（不局限于下列专项方窠）8 .应急救援预案：D高处坠落事故预防措施及应急措施；2）物体打击事故预防措施及应急措施；3）坍塌事故预防措施及应急措施；4）触电事故预防措施及应急措施；5）机械伤害事故预防措施及应急措施；6）中毒事故预防措施及应急措施；7）火灾事故预防措施及应急措施；8）危化品伤害事故预防措施及应急措施；9）传染病疫情防控预防措施及应急措施：10）其他事故类型预防措施及应急措施。9 .群塔作业施工方案10 安全专项整治工作方案11 临时用电施工方案12 消防施工方案13 雨季施工专项方案14 冬季施工专项方案15 节假日专项施工方案16 防台风专项施工方案17 .防洪防汛专项施工方案18 .防暑降温（夏季高温）专项施工方案19 .职业病防治专项方案20 .施工扬尘、防噪控制专项方案21 .施工现场临时围挡施工方案22 .办公区、生活区临设搭建施工方案23 .其他安全专项方案三、安全专项方案编制基本内容（施工企业可结合现场实际自行增加有关内容）1 .工程概况：安全风险因素概况、安全管理要求和技术保证条件。2 .编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。3 .施工计划：包括施工进度计划、材料与设备计划。4 .施工工艺技术：技术参数、工艺流程、施工方法、检查验收等。5 .安全保证措施：组织保障、技术措施、应急预案、监测监控等。6 .环保保证措施：扬尘治理、排污管控、噪音控制等。7 .其他保证措施。致：（监理单位）兹报验： 1应急救援预案9防台风专项施工方案 2群塔作业施工方案10防洪防汛专项施工方案 3安全专项整治工作方案口“防暑降温（夏季高温）专项施工方案 4临时用电施工方案12职业病防治施工方案口5消防施工方案口13施工扬尘、防噪控制专项方案 6雨季施工专项方案口14施工现场临时围挡施工方案口7冬季施工专项方案口15办公区、生活区临设搭建施工方案 8节假日专项施工方案16其他安全专项方案本次申报内容系第一次申报，申报内容施工企业技术负责人已审核批准。附件：安全专项方案总承包单位项目经理部（章）：项目经理：日期:项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见：专业监理工程师：_H期：总监理工程师审核意见：项目监理机构（章）:总监理工程师：_日期:编号:工程名称:工程名称日期施工单位专项施工方案内（安全专项方案容简述：附在表后）编制人签名审核部门审核意见审核人审核日期技术安全质量其他有关部门总承包单位技术负责人审批意见：签名：（总承包单位公章）：年月日7. 2安全技术交底说明专项施工方案实施前,编制人员或者项目技术负责人应当向施工现场管理人员进行方案交底。施工现场管理人员应当向作业人员进行安全技术交底,并由双方和项目专职安全生产管理人员共同签字确认。7. 2.1安全技术交底编写要求一、安全技术交底编制原则安全技术交底依据施工组织设计中的安全措施，结合具体施工方法、现场作业条件及环境，编制可操作、有针对性的安全技术交底书面材料。二、安全技术交底主要内容1 .工程概况2 .工程项目和分部分项工程的危险部位3 .针对危险部位采取的具体防范措施4 .作业中应注意的安全事项5 .作业人员应遵守的安全操作规程和规范6 .发现事故隐患应采取的措施7 .发生事故后应采取的应急救援措施8 .其他三、安全技术交底基本要求L危险性较大的工程开工前，新工艺、新技术、新设备应用前，企业的技术负责人或其授权委派的技术人员，向施工管理人员进行安全技术方案交底。2 .分部分项工程、关键工序实施前，施工管理人员向作业人员进行安全技术交底。3 .作业班组应对作业人员进行班前安全交底。4 .应按施工工序、施工部位分部分项进行。5 .安全技术交底要按不同工程特点和不同的施工方法，结合作业场所状况、特点、工序，对危险因素、操作规程和应急措施进行交底。6 .安全技术交底必须是以书面形式进行，交底人、被交底人、专职安全员要严格履行签字手续。四、分部分项工程及设备设施安全技术交底基本项目L地基与基础工程：包括地基工程、基坑支护工程、地下水控制工程、土方工程、地下防水工程等。7 .主体工程：包括砌筑工程、模板工程、钢筋工程、混凝土工程、水电工程、钢结构安装工程、装配式安装工程等。8 .屋面工程：包括钢筋险屋面施工、卷材屋面施工、屋面保温施工、涂料防水层施工、瓦屋面施工、玻璃钢型屋面施工等。9 .脚手架工程：包括落地式脚手架、承插型盘扣式脚手架、门型脚手架、碗扣式脚手架、满堂脚手架、悬挑式脚手架、附着式升降脚手架、卸料平台。10 临时用电工程：室外电气、电气动力、电气照明安装、防雷及接地安装。11 垂直运输机械：包括塔吊、物料提升机、施工升降机、门式起重机、高处作业吊篮等机械设备的拆装、使用及保养。12 起重吊装工程：起重设备、司索信号工、高处作业、起吊点设置、钢丝绳等。13 施工机具及设备：木工、钢筋、混凝土、电气焊等机具设备的安装、使用。14 装饰工程：地面工程、抹灰工程、门窗工程、吊顶工程、轻质隔墙工程、饰面板工程、玻璃幕墙工程、涂饰工程等。15 .防火工程：包括现场易燃易爆物品、电气防火、木工棚（车间）防火、职工宿舍防火及建筑材料防火等。IL暖通工程：采暖、通风、空气调节等。编*7PM交底日期施工日期交底内容交底人接受交底人7.2.3分部（分项）工程安全技术交底表（通用）编号：施工单位：交底日期:工程名称：分部工程：分项工程：施工部位及作业内容：施工安全基本要求L新工人进入工地必须认真学习本工种安全技术操作规程，未经安全知识教育和培训，不得进入施工现场作业。2 .所有出入工地现场的人员必须通过实名制通道。3 .进入施工现场必须戴好安全帽，系好下颂带，高处作业佩戴好安全带，并正确使用个人劳动防护用品。4 .严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。5 .现场用电，要有专人管理，设专用配电箱，严禁乱接乱拉。6 .特殊工种必须经过有关部门专业培训和考试合格并取给操作证，方可进行作业。7 .施工现场的安全防护设施、安全标志、安全警示牌不得擅自拆除，需要拆除必须经过施工负责人同意。8 .严格执行起重作业“十不吊”的标准。9 .遇有暴雨、浓雾和六级以上的强风应停止室外作业。本分部（项）工程特点：针对性安全技术交底内容:交底人：项目专职安全员:接受交底人：注：1.本分部（项）工程特点和针对性安全技术交底内容，可根据工程实际风险辨识情况填写。2.交底人应为项目技术负责人或方案编制人，接受交底人为项目部管理人员、分包单位管理人员以及班组长、作业人员，交底水印照片附后。7.3安全验收说明1 .各类设施在搭设完毕后,应由施工总承包单位组织监理单位、搭设单位等相关单位共同参与验收，验收不合格的安全设施必须整改，符合要求后,方可使用或进入下一道工序。分部分项工程应按照专项施工方案、相应的标准、规范和有关规定的要求实施，同时应分段进行验收,验收合格后,方可使用或进入下一道工序。2 .各验收表格应由项目管理人员负责填写，并保证字迹清晰，手续齐全。各种资料应按表格明确的验收人员（没有明确人员的由各项目根据岗位职责自行确定验收人员）亲自签名，不得打印或代签。填写内容要求真实、详细，符合现场实际情况和规范要求。3 .危险性较大的分部分项工程、超过一定规模的危险性较大的分部分项工程验收资料详见本手册第5章。4 .验收表未列出的分部分项工程验收表，按照国家相关规范标准，由企业自行制定表格。7.3.1 安全验收记录汇总表工程名称：登记人:序号验收项目实施日期验收日期实施单位（班组）验收单位或部门验收负责人验收结果备注注：按验收口期依次记录7.3.2 临建设施7.3.2.1施工现场围挡验收表I：程名称验收部位施工单位监理单位序号项目验收要求验收结果1设置要求市区主要路段的工地设置高度应不小于2.5m,一般路段的工地设置高度应不小于1.8m（工程属地有标准要求的应遵循其高度设置，且不低于本验收要求，同时应编制围挡专项施工方案，按规定审批，方案能正确指导施工）。围挡应沿工地四周连续封闭设置2结构构造围挡材料应坚固、稳定、整洁、美观，应选用砌体、金属板材等硬质材料砌体围挡应有压顶；彩钢板（木胶板）围挡应有型钢构架按规范设置壁柱（墙垛），砌体围挡壁柱间距不应大于5.0m；金属板材围挡壁柱间距不应大于3.6m,转角及门洞处需设置小区内标段间的隔离可采用网格式材料，应符合定型化要求3大门设置位置合理的进出口大门，门卫室制定管理制度，门头设置企业标志4使用与维护围挡应粉刷（油漆）、美化，并定期采取保洁措施围挡不得用于挡土或承重围挡与内侧堆放材料安全距离应符合要求5其他验收意见搭设班组（分包单位）现场负责人：年月日施工总承包单位项目经理：年月日监理单位项目总监：年月日注：由项目经理组织相关人员进行验收。工程名称使用单位搭设面积建设单位安装单位层数监理单位产权单位连续长度间m检查验收内容检查情况验收意见保证项目L宿舍、办公用房的建筑层数严禁超过2层、每层建筑面积不应大于300m,2.构件应具备出厂合格证3.钢构件的焊接部位无脱焊4.钢构件无明显变形、损坏和严重锈蚀5.基础的混凝土强度、厚度应符合设计要求6.楼面板质量符合设计要求，锁定装置齐全有效7.节点螺栓规格、数量应符合设计要求，连接牢固8.支撑（圆钢拉杆）体系符合设计要求，花篮螺栓的锁定装置完好般项目L上部结构安装时，基础混凝土强度应达到设计强度的75%以上2.楼面板应安装平稳、拼缝紧密3.卫生间、厨房、浴室地面坡向正确，排水通畅，无积水，管道孔部位密封无渗漏水4.围护板材（屋面板和墙板）应无明显变形、损坏；固定螺栓、防水垫圈、金属垫圈、尼龙套管等齐全，连接可靠：密封胶齐全有效5.屋面板应安装平稳、檐口平直，板的搭接方向正确一致6.附着式墙板安装应排板正确，表面平整；嵌入式墙板安装应平整，上下搭接缝应采用企口缝，外侧板应向下搭接，搭接长度不小于15mm7.室内电器线路应采用PVC管（槽）明敷，布线整齐美观；电器配置符合设计要求：线路无绝缘老化及接长使用8.防火：建筑构件燃烧性能等级为A级：防火间距应符合设计和规范要求，除首层外二层严禁安装防盗窗，消防通道应通畅：消火栓、灭火器配置符合设计要求，双层板房消防疏散楼梯符合规范：厨房等用火场所防火隔热措施应有效：金属面夹芯板氧指数不低于32,木地板等可燃材料应做防火处理9.防雷：防雷接地设置符合设计和规范要求：接地电阻应检测合格10防腐：钢构件应油漆完好、无锈蚀，外露螺栓防护得当；强腐蚀环境下的防腐措施符合设计要求：活动房周边应排水通畅，无积水，不准放杂物允许偏差项目检测项目允许偏差检查记录验收意见12345678910基础基础截面尺寸现浇式+8.-5装配式+5建筑物定位轴线3基础上柱的定位轴线1支承面标高±2水平度ll0现浇基础地脚螺栓螺栓中心线±2伸出长度+20、-O螺纹长度+20、-O装配式基础螺栓孔中心线水平位置5中心线与顶面距离±3柱子安装底层柱底轴线对定位轴线的偏差3柱子定位轴线1柱子垂直度（单层）10柱子垂直度（二层，全高）15桁架梁安装跨中垂直度10侧向弯曲矢高L/1000楼面板安装支承而标高±5支承长度±3表面平整度5整体尺寸主体结构的整体垂直度15主体结构的平面弯曲20棵条安装槐条间距±5弯曲矢高5钢梯安装及栏杆楼梯平台平台标高±15平台柱垂直度10平台梁垂直度10平台梁侧向弯曲10楼梯段水平度10垂直度10栏杆栏杆高度±15立柱间距±15立柱垂直度3安装单位自检结论：项目负责人：年月日产权单位验收意见：负责人：年月日使用单位验收意见：项目经理：年月日监理单位验项目总监：攵意见：年月日注：1.保证项目必须全部符合要求。2.一般项目每项合格率达到80%才能定位合格。3.允许偏差项目最大偏差不得大于允许偏差的1.5倍，每项合格率达到75%为合格。7.3.2.3施工现场装配式轻钢结构活动板房安全检查表工程名称使用单位筑积建面m2其中单层慢二层慢建设单位安装单位建造幢数监理单位权位1用途：办公m2宿舍m2；食堂m2序号检查项目检查情况处理意见1资质要求设计应由具有资质的设计单位设计图纸应通过省级建筑业主管部门组织专家论证制作单位应具备钢结构专业承包资质安装单位应具备钢结构专业承包资质2技术文件内容活动板房出厂,应提供下列技术文件:生产企业的资质证书、营业执照;活动板房的设计图纸;活动板房设计图纸通过省级建筑业主管部门组织论证的证明文件及相关材料;活动板房生产合格证;活动板房安装、拆卸操作步骤及方法、技术要求和安全措施;活动板房使用说明书;宿舍、办公用房的建筑层数严禁超过2层、每层建筑面积不应大于300m13构件合格证明原材料的产品合格证和进厂检测报告（包括夹芯板、钢材、螺栓、焊接材料、水泥等）4验收情况活动房上部结构安装前基础应验收合格安装完成交付使用时应验收合格5划址况规选情1.不应在易滑坡班塌、地势低洼区域或强风口；2.与高压线距离，安全距离不足时的防护措施；3.位于建筑的坠落半径和塔吊作业半径内时的防护措施；4.与危险源距离不小于25m,食堂与污染源距离不小于15m6地基基础软弱地基处理情况基础验收情况，验收不符要求时的处理情况及结果基础周边排水应通畅，无积水活动房安装时基础混凝土强度应达到设计值的75%以上7要件全况主构安情地脚螺栓、连接螺栓数量、规格应符合设计要求，无松动支撑体系（圆钢拉杆）设置正确、齐全，锁定装置齐全有效、无松动钢构件（柱、梁、屋架、楝条等）、围护板材（屋面板和墙板）和楼面板等应无变形、损坏，连接可靠附着设施应符合设计要求，与承重骨架连接牢固8防火防火间距：组团之间不小于8m,幢之间净距不小于3m；消防通道垃通畅消防措施：消防管道、消火栓、灭火器设置符合设计要求，布局合理建筑构件燃烧性能等级为A级，金属面夹芯板氧指数不低于32,木地板等可燃材料应做防火处理使用温度不得超过80度，不得有高温热源或火种靠近，厨房等用火场所防火隔热措施应有效，不得采用大功率电器取暖或烧煮食物9防雷防雷接地符合设计和规范要求10防腐钢构件应油漆完好，外露螺栓保护措施符合设计要求强腐蚀环境下的防腐措施符合设计要求活动房周边应无积水，不堆放杂物11使用管理人员密集和荷孜较大场所（如食堂、活动室、仓库）应设置在底层不得改变使用功能；不得超载使用潮湿房间（如浴室、卫生间）应有防水通风措施不得使用大功率电器，不得乱拉私接电线电器日常检查、维护和保养记录齐全，恶劣气候前后检查检修记录齐全安装单位自检结论：产权单位验收意见：使用单位验收意见：监理单位验攵意见：项目负责人：负责人：项目经理：项目总监：年月日年月日年月日年月日工程名称使用单位建筑面积m2其中单层幢m2二层幢m*建设单位安装单位建造幢数监理单位产权单位用途：办公m2宿舍m2;食堂m2序号验收项目检查情况处理意见1构件合格证明原材料的产品合格证和夹心板填充材质证明（建筑构件燃烧性能等级为A级）2规划选址情况1.宿舍、办公用房的建筑层数严禁超过2层、每层建筑面积不应大于300nf；2.不应在易滑坡班塌、地势低洼区域或强风口：3.与高压线距离，安全距离不足时的防护措施；4.位于建筑的坠落半径和塔吊作业半径内时的防护措施：5.与危险源距离不小于25m,食堂与污染源距离不小于15m3地基基础基础混凝土强度应符合方案设计要求基础周边排水应通畅，无积水4匚要构件安全情况上下层连接螺栓数量、规格应符合设计要求，无松动锁定装置齐全有效、无松动钢构件（柱、梁、屋架、楝条等）围护板材（屋面板和墙板）和楼面板等应无变形、损坏，连接可靠附着防护设施应符合设计要求，与承重骨架连接牢固5防火防火间距：组团之间不小于8m,憧之间净距不小于3.5m；消防通道应通畅消防措施：消防管道、消火栓、灭火器设置符合设计要求，布局合理金属面夹芯板氧指数不低于32,木地板等可燃材料应做防火处理使用温度不得超过80度，不得有高温热源或火种靠近，厨房等用火场所防火隔热措施应有效，不得采用明火取暖或烧煮食物6防雷防雷接地符合设计和规范要求7防腐钢构件应油漆完好，外露螺栓保护措施符合设计要求强腐蚀环境卜的防腐措施符合设计要求活动房周边应无积水，不堆放杂物8使用管理人员密集和荷载较大场所（如食堂、活动室、仓库）应设置在底层不得使用大功率电器，不得乱拉私接电线电洪不得改变使用功能；不得超载使用H常检查、维护和保养记录齐全，恶劣气候前后检查检修记录齐全安装单位自检结论：项目负责人：年月日产权单位验收意见：负责人：年月日使用单位验收意见：项目经理：年月日监理单位验收意见：项目总监：年月日注：由项目经理组织相关人员进行验收。7.3.3分部分项工程7.3.3.1浅基础沟槽、土方开挖验收表工程名称施工单位监理单位分包单位基础沟槽深度m验收部位序号验收项目验收要求验收结果1施工方案有专项施工方案，专项施工方案按规定审批，方案能正确指导施工2临边防护开挖深度超过2m的基础沟槽周边必须安装两道横杆防护栏杆，并张挂密目式安全立网封闭，设置高度不小于18Cm的挡脚板，作业人员上下应搭设专用通道3基础沟槽支护及支撑拆除基础沟槽开挖应设置符合方案设计要求的安全边坡；基础沟槽支护的施工应符合支护设计方案的要求；针对支护设施已产生局部变形的，应及时采取措施进行调整加固；基础沟槽工程可能造成损害的毗邻构筑物、地卜管线等,应采取专项防护措施；应严格按支护设计及方案要求进行土方开挖及支撑的拆除4基础沟槽降排水高水位地区基础沟槽内必须设置有效的降水措施；基础沟槽边界周围地面必须设置截水或排水措施：基础沟槽施工必须设置有效的排水措施5基础沟槽边荷载积土、料具堆放距槽边距离应等于（大于）设计或方案规定；机械设备施工与槽边距离应符合设计或方案规定6土方开挖施工机械必须进行进场验收制度，操作人员持证上岗：严禁施工人员进入施工机械作业半径内：基坑开挖应严格按方案执行，宜采用分层开挖的方法，严格控制开挖面坡度和分层厚度，防止边坡和挖土机下的土体滑动，严禁超挖7作业环境基础沟槽内作业人员要有可靠立足点，坑内作业有防中毒、防火等措施，垂直作业有上下隔离防护措施，有足够照明验收-.忌见分包单位：项目负责人：年月日施工总承包单位：项目经理：年月日监理单位：项目总监：年月日注：L由施工总承包单位组织监理单位、分包单位进行验收；2.基坑支护工程验收根据方案要求分段验收。7.3.3.2模板支撑7.3.3.2-1模板工程及扣件式钢管支撑体系验收表工程名称施工单位监理单位验收部位及搭设高度序号项目验收要求验收结果1施工方案有专项施工方案，专项施工方案按规定审批，方案能正确指导施工2材质钢管无开裂、压扁、严重锈蚀和弯曲，扣件有出厂合格证，搭设材料有抽样检验报告3立杆基础基础应符合设计要求，地基基础承载力和变形应满足设计要求；立杆与基础间应无松动、悬空现象，底座、支垫应符合规定；按规范要求设置纵、横向扫地杆；4支架稳定立杆纵横向间距、步距符合方案设计要求：架体搭设完成后，立杆垂直度应符合规范要求；支撑架可调托撑设置应符合规范要求纵、横向水平杆及水平、竖向剪刀撑布置、与既有建筑结构拉结符合方案设计要求：模板支架严禁与外脚手架相连接5施工荷载模板上施工荷载不超过设计计算要求；模板上堆料及设备分布合理6模板存放存放地面平整坚实，有可靠的防倾倒措施，按规格分类存放，堆放高度不超过1.6m7支模作业运输道路支拆模板应对照方案要求进行安全技术交底泵送支架稳固可靠小车运送应垫板或搭通道，通道两侧设栏杆及踢脚杆8作业环境登高作业应有可靠立足点，3m以上应搭设脚手架或设操作台区域内临边、洞口有防护措施交叉作业有隔离防护措施，拆模设警戒区域专人监护验收意见搭设班组（分包单位）：项目负责人：班组长：施工总承包单位：项目经理：项目技术负责人：专职安全员：监理单位：项目总监：专业监理工程师：年月日年月日年月日注：模板工程工程验收应根据施工方案要求进行分段验收。7.3.3.2-2模板工程及承插型盘扣式支撑体系验收表工程名称施工单位监理单位验收部位及搭设高度序号项目验收要求验收结果1施工方案有专项施工方案，专项施工方案按规定审批，方案能正确指导施工2材质应有脚手架产品标识及产品质量合格证、型式检验报告，按规定抽样检验合格3架体基础基础应符合设计要求，地基基础承戮力和变形应满足设计要求：立杆与基础间应无松动、悬空现象，底座、支垫应符合规定。按规范要求设置纵、横向扫地杆。支撑架可调底座丝杆插入立杆长度不得小于15cm,.丝杆外露长度不宜大于30cm,作为扫地杆的最底层水平杆中心线距离可调底座的底板不应大于55cmo4架体稳定立杆纵横向间距、步距符合方案设计要求。脚手架搭设完成后，立杆的垂直偏差不应大于支撑架总高度的1/500,且不得大于5cmo支撑架可调托撑伸出顶层水平杆或双槽托梁中心线的悬臂长度不应超过65cm,且丝杆外露长度不应超过40cm,可调托撑插入立杆或双槽托梁长度不得小于15cm。竖向斜杆、剪刀撑布置、与既有建筑结构拉结符合方案设计要求。高宽比大于3的支撑架应采取与既有结构进行刚性连接等抗倾覆措施。水平杆扣接头、斜杆扣接头与连接盘的插销应销紧5施工荷载模板上施工荷载不超过设计计算要求：模板上堆料及设备分布合理6模板存放存放地面平整坚实，有可毒的防倾倒措施，按规格分类存放，堆放高度不超过1.6m7支模作业运输道路支拆模板应对照方案要求进行安全技术交底泵送支架稳固可靠小车运送应垫板或搭通道，通道两侧设栏杆及踢脚杆8作业环境有可靠立足点，3m以上应搭设脚手架或设操作台区域内临边、洞口有防护措施交叉作业有隔离防护措施，拆模设警戒区域专人监护验收意见搭设班组（分包单位）：项目负责人：班组长：年月日施工总承包单位：项目经理：项目技术负责人：专职安全员：年月日监理单位：项目总监：专业监理工程师：年月日注：模板工程工程验收应根据施工方案要求进行分段验收。7.3.3.3脚手架及附属设施7.3.3.3-1落地式钢管扣件脚手架验收表工程名称施工单位监理单位验收部位及搭设高度序号项目验收要求验收结果1施工方案有专项施工方案，专项施工方案按规定审批，方案能正确指导施工2材质无开裂、压扁、严重锈蚀和弯曲，钢管扣件有质保资料及抽样检测资料，并油漆后使用3立杆基础基础应符合设计要求，并开展专项验收留有记录；立杆与基础间应无松动、悬空现象，底座、支垫应符合规定；按规范要求设置纵、横向扫地杆；设置排水措施4纵横向水平杆接头平直，互相错开50cm,搭接时接头不小于1m,步距符合规范要求；横向水平不倾斜，每个主接点处必须设置一根，靠墙一端的外伸长度不应大于0.4L且不应大于50cm5架体稔定连墙拉结设置应符合方案设计要求，架体与建筑结构拉结应从架体底层第步水平杆处开始设置连墙件，当该处设置有困难时应采取其它可靠措施固定：架体拉结点应牢固可靠；连墙件应采用刚性杆件6杆件间距与剪刀撑立杆纵横向间距、步距符合方案设计要求：按照方案要求设置纵向剪刀撑、横向斜撑，每道剪刀撑宽度不应小于4跨，且不应小于6m,斜杆与地面的倾角应在45060°之间，接头用钢管扣件搭接，搭接长度不小于1m,搭接扣件不少于3个7脚手板施工层以下每隔Iom应有封闭措施，采用竹脚手笆或钢排片操作层应满铺，四周绑扎平整坚固；脚手板铺设应严密、牢固，探出横向水平杆长度不应大于15Cm8架体防护顶端高出女儿墙上皮1m,高出檐口上皮1.5m,在架体外立杆内侧设置两道防护栏杆，上栏杆高度为1.2m,中栏杆居中设置，作业层设置不小于18Omm的挡脚板，如架体内侧有悬空部位应设置相应防护栏杆；脚手架必须高于操作面，转角处封闭不留豁I1，双排脚手架横向水平杆靠墙一端至墙装饰面的距离不应大于IoCm.脚手架内立杆与墙面距离大于15Cm时，应做水平防护，外侧应用合格密目安全网封严，作业层用安全平网双层兜底，且以下每隔Iom用安全平网封闭。9接地避雷架体连续长度不超过50m设防雷接地装置一处，四角设接地保护，接地电阻30CIO通道脚手架应有设置符合要求的专用上下通道验收意见搭设班组（分包单位）：项目负责人：班组长：年月曰施工总承包单位：项目经理：项目技术负责人：专职安全员：年月曰监理单位：项目总监：专业监理工程师：年月曰注：落地式钢管扣件脚手架应按搭设次数分段逐次验收。工程名称施工单位监理单位验收部位及搭设高度序号项目验收要求验收结果1施工方案有专项施工方案，专项施工方案按规定审批，方案能正确指导施工2材质无开裂、压扁、严重.锈蚀和弯曲，钢管有质保资料及抽样检测资料3杆础立基基础应符合设计要求，并开展专项验收留有记录；立杆与基础间应无松动、悬空现象，底座、支垫应符合规定；按规范要求设置纵、横向扫地杆；设置排水措施4架体稳定连墙拉结设置应符合方案设计要求，架体与建筑结构拉结应从架体底层第一步水平杆处开始设置连墙件，当该处设置有困难时应采取其它可靠措施固定：架体拉结点应牢固可靠：连墙件应采用刚性杆件竖向斜杆的两端应固定在纵、横向水平杆与立杆汇交的盘扣节点处；斜杆设置应符合规范及方案要求水平杆扣接头、斜杆扣接头与连接盘的插销应销紧5杆件架体立杆间距、水平杆步距应符合规范要求；应按专项施工方案设计的步距在立杆连接插盘处设置纵、横向水平杆；立杆
