电话插座与组线箱安装施工工艺模板.docx

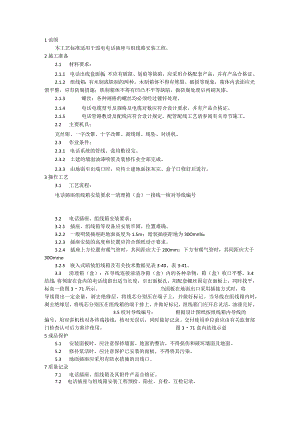

1范围本工艺标准适用于弱电电话插座与组线箱安装工程。2施工准备2.1 材料要求：2.1.1 电话出线盒面板：不应有破损、划痕等缺陷，应采用合格配套产品，并有产品合格证。2.1.2 组线箱：有木制或铁制的两种。木制箱体不得有劈裂、破损等现象，箱体内表面应光滑平整，应有防腐措施；铁制箱体不得有凹凸不平等缺陷，做防腐处理后再刷灰漆。2.1.3 螺丝：各种规格的螺丝均必须经过镀锌处理。2.1.4 电话电缆型号及规格及电缆对数应符合设计要求，并有产品合格证。2.1.5 电话管路敷设及配线应符合设计规定。配管配线工艺请参阅有关章节施工。2.2 主要机具：克丝钳、一字改锥、十字改锥、剥线钳、线坠、对讲机。2.3 作业条件：2.3.1 电话系统的管线、盒均敷设完。2.3.2 土建的墙面油漆喷浆及装修作业全部完成。2.3.3 由地面引出端口时，应待土建地面抹灰完、盒子口修好后进行。3操作工艺3.1 工艺流程：电话插座组线箱安装要求一清理箱（盒）一接线一核对导线编号3.2 电话插座、组线箱安装要求：3.2.1 插座、组线箱等设备应安装牢固，位置难确。3.2.2 一般明装插座距地面高度为1.5m；暗装插座距地为30Omn3.2.3 插座安装的高度和位置应符合图纸设计要求。3.2.4 插座上方位置有暖气管时，其间距应大于200mm；下方有暖气管时，其间距应大于30Ommo3.2.5 嵌入式暗装组线箱及有关技术数据见表3-40、表3-41。3.3 清理箱（盒）：在导线连接前清净箱（盒）内的各种杂物，箱（盒）收口平整。3.4结线：将预留在盒内的电话线留出适当长度，引出面板孔，用配套螺丝固定在面板上，同时找平，标高一致图371所示。当面板在地面出口采用插接方式时，将导线留出一定余量，剥去绝缘层，将线芯分别压在端子上，并做好标记。当导线在组线箱内时，剥去绝缘层，将线芯分别压在组线箱的端于排上，并做好标记，组线箱门应开启灵活，油漆完好。3.5校对导线编号：根据设计图纸按组线箱内导线的编号，用对讲机核对各终端接线，核对无误后，同时做好记录。交付使用单位前应由有关监督部门检查认可后方准许使用。图371盒内结线示意5成品保护5.1 安装面板时，应注意保持墙面、地面的整洁，不得损伤和破坏墙面及地面。5.2 修补浆活时，应注意保护已安装的面板，不得将其污染。5.3 地面插座应采用有防水措施的出线口。7质量记录7.1 电话插座、组线箱及其附件产品合格证。7.2 电话插座与组线箱安装工程预检、隐拉、自检、互检记录。7.3 设计变更洽商记录、竣工图。7.4 配管及管内穿线分项工程质量检验评定记录。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
