单管放大器电路multisim仿真.docx

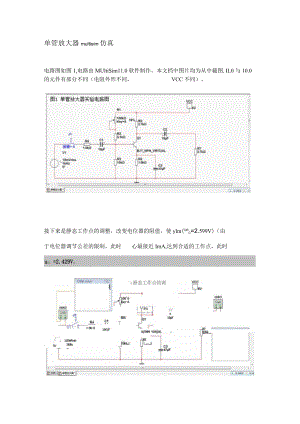

单管放大器multisim仿真电路图如图1,电路由MUltiSim11.0软件制作，本文档中图片均为从中截图,IL0与10.0的元件有部分不同（电阻外形不同，VCC不同）。接下来是静态工作点的调整，改变电位器的阻值，使ylm（urc=2.599V）（由于电位器调节公差的限制，此时心最接近ImA,达到合适的工作点，此时经过放大后的波形与输入波形如图3,从图上可以看出出单管放大器的放大功能，以及倒相功能。A通道为输入信号，B通道为输出信号。由于A通道为50mVDiv,B通道为500mVDiv,因此实际（同一量程下）的波形与图示差距更大。符合图4算出的32.5的放大倍数。由图4,可算出放大倍数Au=32.5
