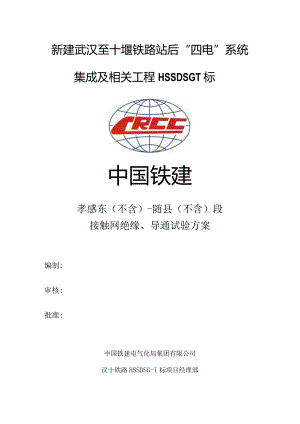

新建武汉至十堰铁路站后“四电”系统集成及相关工程HSSDSGT标中国铁建孝感东（不含）-随县（不含）段接触网绝缘、导通试验方案编制:审核:批准:中国铁建电气化局集团有限公司汉十铁路HSSDSG-I标项目经理部二。一九年七月1 .编制依据(1)新建武汉至十堰铁路孝感至十堰段工程电气化施工图说明;(2)汉十施网(网)(-01)接触网供电分段示意图、武孝城际竣图(网)-91200武汉至孝感城际铁路枢纽供电分段示意图；(3)接触网平面布置图(汉十施图(网)-101至施图(网)-205)；2 .绝缘、导通试验必须具备的条件(1)所有开关处于设计开、闭状态。(2)接触网上一切临时接地已拆除，并通知各专业、各单位严禁接触网上的一切作业。(3)变电所及分区所出线侧的断路器处于断开状态，电压互感器均处于运行状态。3 .施工组织1. 1绝缘、导通试验管理人员组织机构表3.1主要负责人员名单序号姓名职务职责备注1唐阳副经理兼总工总体负责人2彭全权接触网专业经理现场负责人3羊毅接触网总工现场技术负责人4谢贤东四电调度调度总负责5王伟专业副经理接触网三、四队现场负责人6王志同施工队长接触网一队现场施工负责人7刘和润施工队长接触网二队现场施工负责人8杨诚施工队长接触网三队现场施工负责人9邢晓未施工队长接触网四队现场施工负责人10朱德平安全员线路巡视人员11王帅防护员线路巡视人员12张伟卫防护员线路巡视人员13刘雄进防护员线路巡视人员3. 2主要机械设备及工器具序号名称规格或型号单位数量备注1兆欧表及连线2500V台1变电所测试组2接地线套4变电所2套，供电臂末端2套3隔离开关钥匙把4现场测试组、检查组各2把钥匙4对讲机台若干变电所1台，各测试组各1台5脚扣套若干检查组根据人员确定6工程车/指挥车辆若干根据当天测试安排情况确定7检查处理所需材料套若干根据检查情况而定4、绝缘、导通试验的方法4.1工艺流程图4. 2操作方法(1)供电臂绝缘测试供电臂末端测试组根据隔离开关状态表，确定供电臂内的隔离开关的状态。将接地线一端兆欧表的L端子上；将连线的一端接在兆欧表的E端子上，另一端接大地(设备接地极或综合贯通地线上)，如下图1所示：压室接供电线馈线变电所馈出侧图1.所内接地线图接到绝缘测试命令后，将接地线挂在被测试的供电臂馈线上，摇动兆欧表（额定转速120rmin）待指针稳定后，读取数据并记录,用同样的方法依次测试不同供电臂，并记录数据数，并上报指挥组。指挥组根据结果判断供电臂是否有接地，并指示检查组进行检查处理，处理结束后向指挥组汇报。指挥组命令测试组再次对该供电臂进行绝缘测试，直至该供电臂绝缘正常。（2）供电臂导通试验指挥组命令各供电臂末端测试组，根据接地位置表在供电臂末端挂好接地线，变电所测试组将接地线一端兆欧表的L端子上，接地线挂在相对于的供电臂馈线上；将连线的一端接在兆欧表的E端子上，另一端接大地（设备接地极或综合贯通地线上）。供电臂末端测试组及变电所测试组作业后，向指挥组汇报。指挥组命令变电所测试组，分别对各供电臂进行导通试验，摇动兆欧表（额定转速120rin）待指针稳定后，读取数据并记录，向指挥组汇报结果。指挥组根据试验结果，通知供电臂末端组拆除接地线撤出现场；对有断点的供电臂命令检查组查找供电臂断点，并重新对该供电臂进行绝缘及导通试验，结果均正常后，导通试验结束。（3）供电臂间绝缘测试拆除兆欧表E端子的连线，将另一组接地线一端挂在对应方向不同行别的供电臂上，另一端接在兆欧表E端子上，其他同绝缘测试接法。接到绝缘测试命令后，根据测试需求，分别将两组接地线挂在同方向不同行别的供电臂上，如武汉上行供电臂、武汉下行供电臂。摇动兆欧表（额定转速120rmin）待指针稳定后，读取数据并记录。用同样的方法测试另两组供电臂，测试次数，y为测试次数，n为供电臂个数。并向指挥组汇报结果。指挥组根据测试结果，判断是否有供电臂联通现象，通知检查组，检查并处理。处理后向指挥组汇报，指挥组命令变电所测试组再次对该两组供电臂进行测试，并汇报结果，确定无联通后，测试结束。1-32-4供电臂间绝缘试验连接测试图5.注意事项(1)测试前，与变电专业沟通，并派人配合，变电所及分区所出线侧的断路器处于断开状态，电压互感器退出运行状态；(2)测试前，确认所有隔离开关状态，对于分区所出线可视为变电所供电臂的末端；(3)使用兆欧表前对其进行检查，检查合格，方能使用；(4)接触网绝缘及导通试验前，应检查线路，确保接触网上一切临时接地已拆除，并通知各专业、各单位，严禁接触网上一切作业;(5)接触网绝缘及导通试验前，对各组人员进行交底，人员分工明确，通讯联络可靠；(6)各测试组听从指挥组命令进行操作；(7)接触网绝缘及导通试验后，再次确认隔离开关状态，是否与设计状态一致；(8)检查组在处理缺陷时，严禁进行绝缘或导通试验.6.接触网绝缘测试及线路导通试验记录及附表(1)测试结果记录附表1(2)设计隔离开关状态附表2(3)绝缘、导通试验接地附表3附表L测试结果记录新建汉十铁路接触网绝缘导通测试记录表序号变电所供电臂编号绝缘测试数值(M)导通测试数值(MQ)测试人监理供电段备注1云梦东变电所武汉上行2武汉下行3十堰上行4十堰下行5烟店变电所武汉上行6武汉下行7十堰上行8十堰下行9均川变电所武汉上行10武汉下行11十堰上行12十堰下行测试时间:施工单位(章)：附表2：设计隔离开关状态序号开关位置里程开关类型竣工号开关状态开关监护人备注1孝感东站K61+365.01双极隔开164-166常开江来宾2孝感东站K61+505.51双极隔开109-111常开江来宾3孝感东AT所K65+358双极隔开0150-0152常闭陈星池4孝感东AT所K65+213.95双极隔开0155-0157常闭陈星池5孝感东AT所K65+617.57单极隔开0169常闭陈星池6孝感东AT所K65+620.07单极隔开0171常闭陈星池7孝感东AT所K65+617.59单极隔开0170常闭陈星池8孝感东AT所K65+620.09单极隔开0172常闭陈星池10云梦东变电所K77+056.39单极隔开0645常闭王志同11云梦东变电所K77+058.89单极隔开0647常闭王志同12云梦东变电所K77+056.39单极隔开0646常闭王志同13云梦东变电所K77+058.89单极隔开0648常闭王志同14云梦东变电所K77+140.99双极隔开0651-0653常开王志同15云梦东变电所K77+143.49双极隔开0652-0654常开王志同16云梦东变电所K77+337.19双极隔开0663-0665常开王志同17云梦东变电所K77+339.69双极隔开0664-0666常开王志同18云梦东变电所K79+049.02单极隔开0730常闭王志同19云梦东变电所K79+097.38单极隔开0732常闭王志同20云梦东变电所K78+883.44单极隔开0729常闭王志同21云梦东变电所K78+885.44单极隔开0731常闭王志同序号开关位置里程开关类型竣工号开关状态开关监护人备注23云梦东站K79+907.96双极隔开0776-0778常闭李嘉宾24云梦东站K80+143.62双极隔开0783-0785常闭李嘉宾25云梦东站K80+097.12单极隔开0033常闭李嘉宾26云梦东站K80+101.12单极隔开0032常闭李嘉宾27云梦东站K83+034.37双极隔开0014-0016常闭李嘉宾28云梦东站K83+182.58双极隔开0019-0021常闭李嘉宾29义堂分区所K90+235.96单极隔开0311常闭王帅30义堂分区所K90+238.46单极隔开0313常闭王帅31义堂分区所K90+235.96单极隔开0312常闭王帅32义堂分区所K90+238.46单极隔开0314常闭王帅33义堂分区所K90+552.46双极隔开0327-0329常开王帅34义堂分区所K90+552.46双极隔开0328-0330常开王帅35义堂分区所K90+554.46双极隔开0339-0341常开王帅36义堂分区所K90+554.46双极隔开0340-0342常开王帅37义堂分区所K90+832.56单极隔开0345常闭王帅38义堂分区所K90+835.06单极隔开0347常闭王帅39义堂分区所K90+832.56单极隔开0346常闭王帅40义堂分区所K90+835.06单极隔开0348常闭王帅41安陆西AT所K104+845.85双极隔开0920-0922常闭刘和润42安陆西AT所K104+943.95双极隔开0925-0927常闭刘和润43安陆西AT所K105+056.65单极隔开0931常闭刘和润44安陆西AT所K105+059.15单极隔开0933常闭刘和润序号开关位置里程开关类型竣工号开关状态开关监护人备注45安陆西AT所K105+056.65单极隔开0932常闭刘和润46安陆西AT所K105+059.15单极隔开0934常闭刘和润47安陆西站K109+369.26双极隔开0007-0009常闭俞宏哲48安陆西站K109+225.46双极隔开0006-0008常闭俞宏哲49烟店牵引变电所Kl18+042.32双极隔开0347-0349常开张伟卫50烟店牵引变电所Kl18+090.32单极隔开0369常闭张伟卫51烟店牵引变电所Kl18+092.82单极隔开371常闭张伟卫52烟店牵引变电所Kl18+090.32单极隔开0370常闭张伟卫53烟店牵引变电所Kl18+092.82单极隔开0372常闭张伟卫54烟店牵引变电所K118+162.41双极隔开0375-0377常开张伟卫55烟店牵引变电所K118+162.41双极隔开0376-0378常开张伟卫56烟店牵引变电所K118+359.91双极隔开0387-0389常开张伟卫57烟店牵引变电所Kl18+359.91双极隔开0388-0390常开张伟卫58烟店牵引变电所Kl18+446.41单极隔开0393常闭张伟卫59烟店牵引变电所Kl18+448.91单极隔开0395常闭张伟卫60烟店牵引变电所K118+446.41单极隔开0394常闭张伟卫61烟店牵引变电所Kl18+448.91单极隔开0396常闭张伟卫62烟店牵引变电所K118+491.41双极隔开0400-0402常开张伟卫63府河AT所Kl17+787.25单极隔开0919常闭张威64府河AT所Kl17+789.75单极隔开0921常闭张威65府河AT所Kl17+787.25单极隔开0920常闭张威66府河AT所Kl17+789.75单极隔开0922常闭张威序号开关位置里程开关类型竣工号开关状态开关监护人备注67府河AT所K131+429.86双极隔开0926-0928常开张威68府河AT所K131+527.96双极隔开0931-0933常开张威69淅河分区所K145+964.92单极隔开1513常闭杨诚70淅河分区所K145+967.42单极隔开1515常闭杨诚71淅河分区所K145+964.92单极隔开1514常闭杨诚72淅河分区所K145+967.42单极隔开1516常闭杨诚73淅河分区所K146+812.41双极隔开1551-1553常开杨诚74淅河分区所K146+812.41双极隔开1552-1554常开杨诚75淅河分区所K147+009.91双极隔开1563-1565常开杨诚76淅河分区所K147+009.91双极隔开1564-1566常开杨诚77淅河分区所K147+081.31单极隔开1569常闭杨诚78淅河分区所K147+083.81单极隔开1571常闭杨诚79淅河分区所K147+081.31单极隔开1570常闭杨诚80淅河分区所K147+083.81单极隔开1572常闭杨诚81随州南站K161+58L16双极隔开0009-0011常闭刑晓未82随州南站K161+446.16双极隔开0004-0006常闭刑晓未83随州南站K160+906.72单极隔开0104常闭刑晓未84随州南站K160+722.72单极隔开0093常闭刑晓未85随州南站K159+402.29双极隔开2067-2069常闭刑晓未86随州南站K159+257.99双极隔开2060-2062常闭刑晓未87何店AT所K161+641.66单极隔开0018常闭刑晓未88何店AT所K161+639.16单极隔开0016常闭刑晓未序号开关位置里程开关类型竣工号开关状态开关监护人备注89何店AT所K161+636.16单极隔开0017常闭刑晓未90何店AT所K161+633.66单极隔开0010常闭刑晓未91均川变电所K172+804.OO双极隔开0461常开刘雄进92均川变电所K172+838.01单极隔开0463常闭刘雄进93均川变电所K172+840.51单极隔开0465常闭刘雄进94均川变电所K172+838.01单极隔开0464常闭刘雄进95均川变电所K172+840.51单极隔开0466常闭刘雄进96均川变电所K172+902.13双极隔开0469-0471常开刘雄进97均川变电所K172+902.13双极隔开0470-0472常开刘雄进98均川变电所K173+095.33双极隔开0481-0483常开刘雄进99均川变电所K173+095.33双极隔开0482-0484常开刘雄进100均川变电所K173+163.23单极隔开0487常闭刘雄进101均川变电所K173+165.73单极隔开0489常闭刘雄进102均川变电所K173+163.23单极隔开0486常闭刘雄进103均川变电所K173+165.73单极隔开0488常闭刘雄进104均川变电所K173+195.93双极隔开0492常开刘雄进附表三：所亭接地点位置新建武汉至十堰铁路孝感至十堰段接触网绝缘导通人员安排一览表序号变电所名称馈线行别馈线号正常/越区送电线别施工单位现场人员安排竣工支柱号竣工里程验电部位现场操作人员1云梦东牵引变电所武汉上行212正常上行0014K61+894.00孝感东站十堰端绝缘关节末端王志同安排施工队人员配合武汉下行211正常下行0013K61+894.00孝感东站十堰端绝缘关节末端十堰上行214正常上行0306K90+121.15义堂分区所分相首端刘和润安排施工队人员配合十堰下行213正常下行0305K90+121.15义堂分区所分相首端2烟店牵引变电所武汉上行212正常上行0350K90+849.26义堂分区所分相末端武汉下行211正常下行0549K90+849.26义堂分区所分相末端十堰上行214正常上行1550K146+764.00淅河分区所分相首端杨诚安排施工队人员配合十堰下行213正常下行1549K146+764.00淅河分区所分相首端3均川牵引变电所武汉上行212正常上行1568K147+067.00淅河分区所分相末端武汉下行211正常下行1567K147+067.00淅河分区所分相末端十堰上行214正常上行滇潭分区所分相首端十一局安排人员配合十堰下行213正常下行潦潭分区所分相首端
