CECS193-2005 城镇供水长距离输水管(渠)道工程技术规程.docx

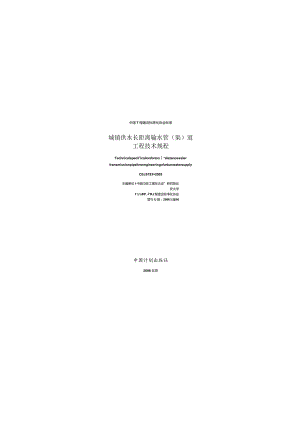

中国T程建设标准化协会标准城镇供水长距离输水管（渠）道工程技术规程Technicalspeciicalionforlon*distancewalertransmissionpipelineengineeringofurbanwatersupplyCEcS193=2005主编单位I中国巾政工理东北设”研究院长安大学1½P.I'RJ.程使设标净化协会管行U脚；20063IH中国计划出版社2006北京根据中国工程建设标准化协会（2003）建标协字第48号文关于印发中国:程建设标准化协会2003年第二批标准制、修订项目计划的通知的要求,制定本规程。随拧城市供水工程建设规模的不断扩大取水距陶延长长距离愉水管（渠）道工程建设项目也越来越多.本规程是在总结国内实践经验的基础上参考国外相关资料编制而成的.根据国家计委计标19861649号文关于请中国工程建设标准化委员会组织推荐性工程建设标准试点工作的通知的要求现批准发布协会标准城镇供水长距离输水管（渠）道工程技术规程K编号为CECSI93«2005,推荐给T程建设设计、施工和使用单位采用.本规程由中国工程建设标准化协会城市给水排水业委员会CECS/TC8归口管理.由中国市政工程东北设计研究院（长春市工农大路618号.邮编13002】）负责解稀.在使用中如发现需要修改和补充之处.请将意见和资料径寄解徉单位.主编单位：中国市政工程东北设计研究院长安大学学城单位：株洲南方阀门制造有限公司主要起草人：扬玉思厉彦松刘喜光王彤周彤陈树勤陈立学高俊发郭文斗郭大鹏袁星明罗建群婶学华中国工程建设标准化协会2005年12月25日1总则(1)2术语(2)3输水工艺(4)3.1 设计演(4)3.2 检水方式(4)3.3 水力计算(6)4输水线路(7)4.1 段路建推(7)4.2 管道敷设(7)4.3 管材选择(8)5输水附属设罐和管道附件(in5.1 附依设籍(II)5.2 管道附件(II)5.3 A制装置.1)5.40福建接(13)6压力檎水系统水健防护(IS)6.1 一殷规定(15)6.2 水株分析(IS)6.3 水幢防护(17)7压力输水系统运行(18)7.1 允水自动要求(18)7.2 行比重力水母道运行要求(1«)7.3 加压粗水管ill运行要求(16)8监测和控制(20)8.1 一般规定(20)8.2 监测和通讯(20)8.3 自动化控制(20)本规程用词说明(22)附：条文说明<23)i.o.i为确保长距离输水管（渠）道工程的设计、城工、运行质锻，做到安全可毒、技术先进、经济合理制定本规程.1.1 .2本规程适用于城镇和工矿企业输送原水、清水管（集）道工程的设计及运行管理，1.2 .3长距离输长管（梁）道工程的设计应符合下列要求：1符合城镇建设总体规划和区域规划；2优化设计方案，保证输水工艺和设计参数经济合J9h3提高输水安全可靠性.降低能耗.减少漏损上约投资,采用行之有效的新技术、新材料和新设备；4减少拆迁,少占农田，保护环境I5俺工、运行和维护管理方便，6穿雄河流、铁路、公路等障碍物时应符合国家现行有关标准的要求。0，Iht离输水管,梁）N工里设J除立行合本程外截Tf各国家现行有天标准的烧JE.2术语2.0.1长距离输水管（集）道工程Iongdistancewatertrans-missionpipelineengineering距离超过IOkm的用管（柒）道输送原水、清水的建设工程.股包括输水管（集）道、加压泵站、管道穿越障碍物播罐、附属设施和管道附件等内容.2.0.2管道附属设施piplineauxiliaries调IY水池、调压井（塔）、阿门井、仪表井、进气排气阀井、泄水井、管道支城等构筑物的统称.2.1 .3管道附件pipelineaccessories检修阀门、溃水阀、进气排气阀、减压阀、泄压阀、调流阀、伸给器、流微计、压力表等管道和计发仪表专用设备和部件的统称.2.2 .4管道配件PiPefiItingS弯管、三通、四过.界径接头。龙件的统称.2J.?B'M点水va?r，.aQsrdssi。b：CieningihannJ利用地形高荔采用天然河流或人工集道输送原水的方式.2.0.6皤果输水watertransmissionbytunnelorcoveredchannel采用箱浦或加盖渠道输水的方式.2.0.7无抵承力输水watertransmissionbygravityandnon-PreSSUrepipeline利用地形高差.采用无外加动力非满流管道、箱涵或加盖渠道除水的方式.2.0.8有压重力输水watertransmissionbygravityandpressurepipeline利用地形高差,采用无外加动力满流承压管道输水的方式.2.0.9加压输水watertransmissionbypumping利用水泵提供的压力能采用满流承压管道输水的方式.2.0.10压力输水watertransmissionbypressurepipeline有压重力输水和加抵洽水的统称.2.0.It水痹surgeorwalerhammer压力管道中由于流速剧洌变化而引起一系列压力急剧交替升降的水力冲击现象.乂称水击.3输水工艺3.1 设计流3.1.1 从水源至城镇净水厂的长距离原水检水管（渠）道的设计流量,应按净水厂最高日平均时供水量加输水管（渠）道的漏失水殳和净水厂日用水量确定.从净水厂向配水管网输送清水的长距离输水管道设汁流Ab应按在Jft高日最高时用水条件下,净水厂的送水斌确定,具有消防给水功能的抬水管（渠）道，应包括消防用水补充流品或消防潦居.3.1.2 输水管（泵）道不宜少于两条，当多水源供水或有调节水池或其他安全措施时也可修建一条检水管（集）道.输水管（集）道的连通管断面和根数应按依水管（渠）道任何一段发生故障时仍能通过事故流量计算确定.3.1.3 城镇供水的事故流量不应低于设计水量的70%;工业企业的事故流量应按不关工艺要求典定.:，iIH明渠”B原,、时，必须',可Uf勺水质任护不减；力员流失的措施.3.1.5 压力输水管道的设计流速不宜大于3ms,不宜小于0.6ms.3.2 输水方式3. 2.1输水方式包括无压重力输水、有压近力输水、加压水、重力和加压组合输水等.4. 2.2设计时可根据下列条件.通过技术经济比较后,确定输水方式：1市良好的卫生防护条件.输水过程中保证所输送的水不受污染：2辅水量稔定可靠；3调度方便；4运行安全可毒.维护管理方便.5. 2.3当高差足第、地形适宜时且输送原水水量较大时，可采用明渠输水方式.当输水量较小时不宜采用明渠输水方式.当采用明渠输水方式时输水线路的选择应尽量避免人类生活和生产活动造成水质污染且应有卫生防护措施.应计算输水过程中渗漏、蒸发等水信损失.6. 2.4当高差足够、犯高较长在地形适宜时可采用无压盍力暗架输水方式.1采用无压暗集输水时,应设置检查并和通气设魄.当采用管径或当量直径小于700mm的圆形断面时.检杳井间距不宜大于200m；当臂径或当量直径大于70Omm时.不宜大于400m.必要时还应设雪趺水井或水位控制措俺.2通气井或兼有通气作用的检2井.其井盖应考虑通气的可毒性.不宜采用普通不透气井3L3明集和无H咯集输水方A的流放调节应通过胃集首端控匕”/.巴量调中晌量中间和用水I况.，埋设胃相应勺说，§筑物或其他措施.流量调琳响应时间按卜式计IhI=2L.Vi<3.2.4）式中，-流诔SI节响应时间，即水流流达时间（三）;Ir-计算段管渠长度（m）；1.1.1 一计算段管渠内水流平均速度（ms）n计算管柒分段数。3.2.5 在一般情况下，当有足够的可利用输水地形高差时宜优先选择有压策力输水方式.1选择重力俟水时,应充分利用地形高差使输送设计流景时所采用的管径最小以求得最佳经济效益.2篁力特水管道的最大流速不宜大于3ms.当流速大于3ms时,应经过水锈分析计算设置减压消能装置和其他水怪防护措缸3当重力输水管道进口端水位变化较大时应加装减压消能装置4当重力输水管道在较低流量运行工况下产生较大富余水头时，也应加装减压消能装置.3.2.6 当没有可利用的的水地形高差时,可选用水泵加压输水方式.1当水泵加压总扬程不大于90m,且输水距离不大于50km时，宜采用单级加压方式.2当水泵加压总扬程大于90m时，应通过技术经济综合比较.选择E压级数.3.2.7 在可利用输水地形高差较小时.可选用重力和加压组合粉水方式.1当采用多级重力和加压组合输水方式时，应设置流员谒节设施避免造成管道发生断流水锤.2对有小长水中道,应根据彳键大小设置适当数Ja的检修人孔.2J用承压UA或匕洞n水方3N保证其Irt白可I色。3.3水力计算1.1.1 1K距离压力冷水管的管径应根捌技术睡济比较确定：境力输水管（条）道断面应根据输水鼠、输水距离、地形高差、管（集）道材料计算确定.1.1.2 管（梁）道的水头损失应按现行国家标准室外给水设计规范）GB30013的规定计算.1.1.3 应核算压力嵯水管道的各种运行工况尤其是投产初期未达到设计流量时的运行状况，避免在局部凸起点管道内出现负压.当受地形条件限制时,应采取防止管道内出现水柱拉断的措施.4输水线路4.1线路选择1.1.1 根据输水方式、地形、工超地质、交通运输等条件经多方案比较后选择找路走向.1.1.2 应少占农田和不占良田.在通过农田时应结合农田水利等规划进行设计.1.1.3 线路应力求顺直,宜沿道路定级，1.1.4 应尽量避免经过地形起伏过大地区尽量减少泵站数L1.1.5 应尽最避开滑坡、崩埸、沉陷，泥石流、汨洋，海澹、沙方、河谷等工程地质不良地段、高地下水位地区、洪水淹没和冲刷地区，地震烈度高于七度城区的活动断裂带以及人11冽密区.当受条件限制必须通过时.厘采取可靠防沪措施.1.1.6 应与障碍物穿跨越工程相结合,尽景减少与天然或人工障碍物交叉.当必须与河流、湖札、公路,铁路等交叉时,应尽可能利f11".越设M.1.1.7 或路不宜通过rM企业地区.4.2 管道敷设4. 2.1输水管道的埋设深度应根据冰冻情况、外部荷栽、管材强度和与其他管道交叉等因素确定.5. 2.2在土埃承载力较鸟,且地下水位很低时,输水管道可比埋在怦沟中的天然地柒上.在流沙、沼泽等土埴松软他区,应对输水管道进行基础处理采用混凝土基础时,所采川混凝土强度等级不应低于C15.6. 2.3在岩石或半岩石地基上管底应铺里厚度10020Omm的砂垫层且在铺管前整平压实.7. 2.4雾天管道应有淘1,管道伸缩的设篦,并应根据需要采取防冻保温措毓.8. 2.5输送生活饮用水时，不应穿过毒物污染区和腐蚀性地区.如必须穿越时应采取可行的防护措St.9. 2.6输水管道与建筑物、铁路和其他忏道的水平净距.应根据建筑物基础结构、路面种类、卫生安全条件、管道埋深、管径、管材、俺T条件、管内工作压力、管道上附属构筑物大小和有关规定等确定,不稗小于现行国家标准室外给水设计规范3GBS0013的规定.输水管道应设在污水管上方.当输水管道与污水管平行设置时.管外壁净距不得小于L5m,当输水管道必须设在污水管下方时,应外加密封性能好的套管我管伸出交叉管的长度每边不应小于3.Om,且套管的两端应采用防水材料封闭,输水管道与给水管道交叉时,其净距不应小于0.15m.除水管穿越铁道、河流等人工和天然障碍物时应经计算采取相应的安全措施.并应征得有关部门同意，10. 2.7输水管道设在地下水位线以下时,应进行抗浮脸算.11. .8当购条输水有道并行时也保恃适当的间距,以保证事故力Rl?：行的要求4.3 管材选择4. 3.1输水管道可采用预应力钢筒混凝土管、球服铸铁管、制管、央砂液瑞用管、预应力钢筋混凝土管以及塑料管等非金属管材.管材的选畀,应考虑F列因素,并经技术经济分析比较后确定：1输水管道的重要程度I2管道板数和长度；3运行方式.有无调方设施；4管道直校，5正常工作压力和非稔定流极限压力I6外部荷载；7供货、运输、工期、安装条件等；8管道沿线地质条件.地形起伏程度；9管材机械、水力等特性.4.3.2输水管道所用管材应满足下列要求：1应符合现行国家标准生活饮用输配水设备及防护材料的安全性评价标准GB/T17219的规定,2有足够的强度可以承受各科T况下的内外荷载；3水密性好.压力试验渗漏量符合暨求：4管内壁光滑水胤小；5接口连接可品住工方便；6馀合造价合理财腐蚀使用年限长4.3.3当地质条件较好,使用压力较低（l.0MPa以下）时,对中小口役输水管道（不大于DN1200）,uf通过比较选择球里的铁管、复料管、夹砂玻璃钢仃、预应力钢筋混凝土管等管材；时大口径输水管道（大于DN1200）.可通过比较选择钢筒混凝土臂、球墨体铁管、纲管.当地质地形等条件良好使用压力不高.经水建分析计算确有可桂的安全呆障时，大I'浸输水管道也可选用预应力钢筋hif,k砂玻与钢母芋非金属管".对单条就要的大”径SJ水管道或地质条件较差、使用压力较Atl.OMPa以上）时.宣选杼铜管.当输水管道穿越河源、铁路等时宜选择钢管.时坨离特别长（5Okm以上）的大口径输水管道.当施-L期短，或当地形起伏和使用质力变化大、地质条件变化大时.可通过技术经济比较选择组合管材,4.3.4当输水管道使用金属胃材时，应考忠防腐措施，内防腐宜优先选用水泥沙浆衬里。生活饮用水管道的内防腐材料应符合现行国家标淮生活饮用输配水设备及防护材料的安全性评价标准GB/T17219的规定.当钢管敷设在腐蚀性土填中,电气化钛路附近或其他有杂散电流存在的地区时应考虑发生电蚀的可能性.应采取阴极保护措施.如班小保护电流值较高时，宜采用外加电流法.在条件允许时,敷设在其他区域中的铜管也可增设阴极保护措施.43.5压力输水管道的公称压力应根据敏大使用压力确定，其值应为最大使用压力加020.4MPa安全余SL当选用非金属管材时，安全余量可根据经脸适当放大.输水管道的最大使用压力.应经过水话计算确定.5输水附属设施和管道附件5.1 附属设施5.1.1 水胃道上的各种阀门应安装在阀门井内,阀门井应Jl有足够的坚同性和阀门操作检修空间.5.1.2 询节水池、调压井（塔）、阀门井等构筑物在地卜水位战以卜部分应防水并进行抗浮验算.5.1.3 寒冷地区的附属设籁应采取必要的防冻措施.5.1.4 进气排气阀并宜采用通气井芒，5.1.5 在输水管道弯管、三通、异径管、分支管、阀门等处应设支地.管道的承插口、自由端、伸堀节等处亦应考虑设K支取,防止位移脱口.5.1.6 1.6当魅水管道离差大或距离很长需要多级加压,或重力除水需要分段时,可设调E水池其容积应根据工艺要求通过工况分析和水力计算确定.当输水规模不大或要求不高时iR力输水管遗中间的水池容积可按不小于5min的最大设计水E确定.压力流输水管道中间水泵吸水池的容枳不应小于泵站内一台大水泵15min的设计出水鱼.重力输大管道与压力输水管道间的连接水池,应按下游输水管道要求设计水池调节容积.5.1.7 1.7大口径输水管ifi（DNN120宜在必暨的位置设度检杳孔，可结合通气设施一并考虑.5.2 膏遒附件5. 2.1在定长度的输水管道中应设置检修阀门.检修阀门的间距应根据管路复杂情况、管材强度、事故期假率以及事故排水难易等情况确定，每510km宜设置一处.穿越大蟹河道、佚路、Il公路（济速或干线）也应考虑设置检修阀.在安装水力控制阀如单向阀、减压阀、超压泄压阀、水位和流盘控制阀、进气排气阀等处,也应安装检修阀。5.2.2输水管道泄水阀直径应经水力计算确定,可取输水管道在径的l5l4.当管道内步水压力很高时,泄水阀直径应根据静压力和泄水时间经水力计算确定.检修和滑水阀门应具有良好的密封性能.在工作压力疮国内关闭状态下,泄漏*应为零且有良好的可靠性.在运行或试运行时旅周将流量的滑水阀,宜采用闱板阀.5.2.3在输水管道安装各类阀门处宜安装伸缩器（或柔性管接头）为防止管道地基非均匀沉降和温差应力危害管道，亦应考虑安装伸缩器.S.3水力控制装设置5.3.1 在水泵出口总扬程不大于20m且管道不易发生直接水煤时，可选用普通止回阀或无缓闭装置的同类单向阀，当水泵扬程大于20m时.应使用缓闭式单向阀。当使用微阻线闭止回阀和类似结构的单向阿时,应对其可尊性及在系统中是否适宜进行论证，确保安全方可使用,当水泵扬程较高，且输水系统复杂易产生很高水锤升压时使用缓闭式单向阀或多功能水系控制阀，应根据水锤计算确定其工作叁数.5.3.2 超压泄压阀应设在泵站出水总管起端、敢力输水管道末端的关闭他上游.输水管道中间是否需要设置超压泄压阀,需经分析计算后定.超压泄压阀的公林直径宜为在管道直径的1/5IG，或经水力计算确定.超压泄压阀的泄压值应根据输水管道的最大使用压力和管材强度，经水力计算确定.泄压值也可采用酸大使用压力加O.150.20MPa.5.3.3 当重力输水干管的总作用水头超过0.4MPa时.应根据管道水捶防护需要、管道防漏、低流量运行时的消能等因素考虑是否设置减压阀.束力输水管道上使用的减压阀应具有当进口压力和流*在设计范围内变化时,出口压力基本恒定不变的性能；公称管径DN2600mm时，还应具有保证阀芯不振般的措施,安装在输送原水管道上的减压阀,宜选用膜片式,并有防堵客措施：5.3.4输水管道在坡度小于1%时,宜每隔0.5LOkm设置进气排气阀.一般情况下，每隔LOkm左右设置迸气排气阀。进气排气阀的设置位更应根据管路块断面高程情况确定或经水锤防护计算确定。在寒冷地区，应采取保温措施保护进气排气阀,选用的进气排气脚应符合下列规定：1迸气排气阀的口径在仅需要排气功能时宜取输水管道比径的1/121/8。在进排气功能均需要时宜取输水管道有径的1/81/5,或经计算确定。排气阀有效排气口径不得小于其公称通径的70%；2进气排气阀必须具有在幡水管道内多段水柱气柱相向或存在多个不连续气囊情况下连续快速（或大量）排出管道内任何一段气体的功能，即在有压条件下,进气排气阀内充满气体时大小排气口均开后排气充满水时均关闭而不漏水出现负乐时可向输水管道注气；3安装前宜进行性能检测：在不小于O.IMPa的恒压条件下交替向迸气排气阀阀体内充水充气排气阀大小排气口均做到充气开启岛速排，充水关闭不漏水,反复动作3次以上合格为止，4当管道压力较大或工况复杂对水镇防护要求较高时,应采用具有缓冲功能的排气回或大小排气阀组合使用，5.3.5 当水池需要自动控制水位时,应设置水位控制阀,当I况需要时,该1«还应具有自动平衡水池的上、下游水垃和爆闭功能.5.3.6 当输水管道沿线地形等条件允许时可设置调焦塔（池）清除运行中可能产生的水怪压力.5.4设施连接5 .4.1当输水管（集）道末端连接多个高度不等的蓄水池时应进行水力计算并采取相应措撼满足水力平衡条件.6 .4.2当靠力输水管道末端直接与城市管网或众多用户相连时宜根据计算结果设置液压装速,避免除水量较小时管网静压过高，5.4.3有年重力输水管道和加压输水管道的中途设有较大出水量的支管时,应在连接处设置保压装置；当连接处压力大于用户需要时，应设置减压装置，5.4.4当输水管道中间有多个阖节水池时应设置保证上、下游流最配合和调节的水位流量控制询节装量。多级加低泵站应按最大设计输水流量和调的规律选择水泵，井应计算在非设计流量工况运行时，各泵站之间的流量差,必要时设置相应流量控制装置,平衡J下游流M。流量水位控制装置的公称直径大于主管道直径的1/3时,应具有缓冲功能不得快速启闭.5.4.5 当厩力输水管道从城市W网直接取水时,连接处宜加装减压压阀或其他门动稳压装置。5.4.6 当上游是无压重力输水渠道,下游是压力输水管道时，应在管集衔接处设置调的水池或水库,其调节容积不应小于无压束道流量调节响应时间所产生的上、下游流fit基。6压力输水系统水锤防护6.1 一般规定6.1.1 1对小口径（DN600以下）简单输水管道的水锤分析和防护设计,可参者同类.程或根据般理论和经聆等进行.对复杂和高压力输水管道应经过非稔定流分析H算.进行水健防护设计.6.1.2 中等口径（DN600DN1200）输水管道的水锤分析和防护设计应经专门的分析计算后瑜定水镌防护措施，6.1.3 大口径（DNI200以上）和特长距离输水管道的水锤分析和防护设计.除专门分析计算外.还应进行适当的验证计算.确定水怪防护措施,在具备条件时大口径偷水管道水样防护计算可结合数字模拟技术进行。6.1.4 水修防护措施设计应保证输水管道蚊大水摊压力不超过1.31.3倍最大T作压力,对加乐输水管道噂故停泵后的水泵反气速度不应大于其顿定转速的L2倍,超改额定转速的扑续的时间不应超过2min.6.2 水锤分析6.2.1 压力输水管道应按运行工况进行停泵，启泵、美同、开同、正常运行及流量调节水锦分析.6.2.2 停泵水舞分析的内容应包括：I未采取防护措施时突然停泵引起的最大水锤升压、最大降压,以及水泵最大反转速可能引起危害的分析：2管道是否可能发生断流和断流弥合水锤,其升压危方和消减方案；3采取必要的防护指德后应按下式核算输水管道各重点部位的最大压力是否小于管道的强度：2M+H1.5Hl,或式口-停泵时该处的水锤升珏IHo该处的正常工作能力，Wfc该处管道的公狒压力.4采取防护措施后水泵最大反转速度是否满足要求.6.2.3启泵水播分析的内容应包括甘道初次充水和突然停泵再次启动水泵,以及事故检U或正常停水后再次启动水泵的气爆型水锤分析.1 .2.4关闽水锤分析的内容应包括：1在可能的最大、母小和设计流kF按常规关闭管道末端阀门产生的最大水镣升压、最大降压及其危宫的分析，2在各种流原下末端阀门最佳关闭程序的计算分析，产生水镣和断流弥合水铮升压、降压及其危害的分析；3皆道较大支管阀门关闭对主输水管道可能产生的压力波动及危害，4确定管道末端控制阀的构造形式和技术要求.6 .2.5开阀水锤分析的内容应包括：1突然开阀管道匹力降低对管道的危害分析；2突然开阀是否可能引起管道断流弥介水锋的分析；3确定最佳开阀程序.6.2.6 正常运行水锤分析的内容应包括：1水泵输水的压力管道气体移放量的分析I2管道存气对输水依影晌的分析I3管道气囊运动引起的压力波动对管道强度危宏的分析；4管道气囊突然聚枳发生气堵造成破坏性水链的分析.6.2.7 流侦询节水停分析的内容应包括t1谢方流髭引起管道产生的压力波动是否导致水柱中断和气囊聚积及危害的分析，2气囊运动和水柱中断对支管压力波动和影哨的分析；3确定合理的流信调济程序.6.3水锤防护6. 3.1压力输水管道水俅防护设计应结合水座计算分析,并按照下列要求进行I1各种可行的水怪防护措施及箕防护效果计篝分析；2水棒防护方案的技术经济比较：3最优方案的详细计算结果及其可辞性分析；4确定水锤防护的实俺方案,明确防护装置的名称、类刑、数量、安装位置；5提出防护装置的技术要求，6提出输水管道启动、停车、运行操作要求.6.3.2停某水锤防护宜包括F网主要内容：1根据水幅分析计算结果确定装在水泵出门处用于停泵水标防护的单向阀的类型、技术要求、谒节方式和工作参数等；2在突然停泵过程中计算确定输水管道某些电点部位是由有意外超过管遨承压强度的冲击升小是否需要安装超压泄乐装置及其规格、工作参数等：3在突然停泵过程中输水管道出现负年的部分,宜采取哪此消除负压措施及其效果计算：4当场水管道单级加Ik很高且坡度较大时,确定是否在管道中部设置降低停泵水傕的单向阀.6.3.3启泵水特防护宜包括下列主要内容：1对有Hi幡水皆道.根据管道特点.炮形复杂情况.水泵特性以及管路上所装附属设备的性能等分析计算管道产生启泵水锤的可能性并一定后泉水镣的类型、大小、危险程度及其防护措俺等I2制定有用输水管道水泵的正常开启与切换、检修后再次充水、突然停泵后再次启动泵站阀门的合理开信操作要求，3对误投作可能产生的启泵水停确定是否在水泵出口处安装启泵水傕控制装置7压力输水系统运行7.1 充水启动要求7.1.1 大型和复杂的压力罐水管道系统应制定充水启动运行操作烦程.初次无水启动应在有经验的运行人员指导下进行.7.1.2 压力输水管道充水时宜控制充水流速不超过0.30.5n飞.最大不超过l11s.7.1.3 压力输水管道充水时,应保证推气.啾畅并使充水流量低干措气装置的排气流量。7.2 有压堇力输水管道运行要求7.2.1 2.1末端出II为管道最低点时将末端出口阀门完全或部分关闭，从管道起端充水启动，控制充水流速,观察沿线拷气阀排气状态直至所有排气饵终止排气,且管道已充满水为止,当输水管道含有倒虹吸式管段，充水前应开后管路末端阀门当W路末端出口见水后关闭或减小末端出水闸门开启度.继续充水至管道完全充满.7.2.2 %期停水时关闭管道末端阀门保持输水管道的满流状态.应避免关闭上游阀门放空管道7.2.3 沈虽需要调节时,应采用下游阀门调节，应通过水力计算或水傕分析确定阀门调节的方式和速度。当输水管道设有末端水池时，宜采用具有烧闭功能的水位控制阀或电动阀等实现自动流量刑忙7.3 加压水管道运行要来7.3.1 1后动水泵时，除应按正常启动操作步骤外还应注意控制阀门的开启速度不过快。突然停泵后再次开启水泵时应控制雄水管道流速.确保输水管道内不存在气囊后再逐渐加大流速至设计值，输水管道初次通水的水泵启动应控制充水流速,当输水管道全部充满沿线所有排W阀停止排气后再逐渐加大充水流速至最大设计流IiL7.3.2 当离心系停柒时：应首先关闭系前出水阀门,再停水泵当较长时间停运且考虑输水管道防冻时.可放空管内存水，在般情况下不宜放空管道.7.3.3 可果川增城并联水泵台数洌丫，悔水流盘当设有通速装置时可求用增减水泵转速调打.行管路系统或业或制节流,很大时.宜学过水力计算或水怪分析确定相关的操作流量调H规程.多级加压输水督道各泵站之间的流域差可通过流Ift控制装置平札8监测和控制8. 1一般规定8.1.1 I输水管道工程的监测和自动化控制水平应根据输水工程的规模、特点、管理和维护水平等因素确定，大型和复杂的输水管道工程宜设*监测和控制系统.8.1.2 监测仪表和控制系统设置选型应统电源应可靠.关键设备应有备用.8.1.3 在条件允许的情况下，可使用输水管道内的水作为水力控制阀门的水源.8.2 监测和通讯8.2.1 应对输水管（染）道始末端的流常、压力（水位）进行监测，8.2.2 通信和数据传输方式应结令门动控制系统的要求确定.8.2.3 2.3可在输水管（集）管理所，泵站设中继站.8.2.4 数据信号速率应根据数据传输肽和水棒控制要求确定,但不宜小于180CbPS,误码率小于10«.8.2.6 可配备必要的输水管道事故抢修.巡回检查和日常维修的移动通信设备.大型泵站内生产区、辅助生产区应设联络电话.8.3 自动化控制8.3.1 宜设置输水管（集）道系统异常工况和修急步故的自动停运和关闭控制装置.8.3.2 有条件时，可对输水设备进行运动控制.833重力输水压力和流盘可采用压力网节阀自动控制。加压能水压力和漉量宜采用水泵调速方式自动调母.208.3.4密闭多级泵站应设置选出压力控制装置.8.3.5大型水泵机组应设置轴射温度.电动机定子温度等的邠限连梗停运控制袋置.8.3.6惨水管（集）道的连接水池,宜采用具有爆闭功能的水位和流成控制阀.本规程用词说明1为便于在执行本规程条文时区别对待，对要求严格程度不同的用和说明如下.1）表示很严格非这样嫩不可的：正面词采用“必绩”,反面词采用“严禁2）表示严格，在正常情况卜均应这样做的：正面词采用“应、反面词采用“不应”或“不得”.3）表示允许梢右选择，在条件许可时苜先应这样做的：正面词采用“宜。反面词采用“不宜。4）表示有选推在一定条件卜可以这样做的：正面词采用“可，反面词采用“不可”.2条文中指定应按其他有关标准执行时,78法为“应符合的要求（或规定”或“应按执行非必须按所指定的标准执行时,写法为可参照执行中国工程建设标准化协会标准城镇供水长距离输水管（渠）道工程技术规程CECS193«2005条文说明目次1 总则(27)2 术语(28)3 输水工艺(29)3.1 设计流仪(293.2 用水方式(30>3.3 水力计算(32)4瑜水线路(33)4.1 线路逸年(33)4.2 管道京设(33>1.3膏材选舞(34)5输水附属设魄和管道附件(36)5.1 附MQ枪<36>5.2 ffatRTft(36)5.3 木力控制转方设置(37)5.4 设抬连接(40)6压力输水系统水棒防护<-2>6.1 -IR规定(42)6.2 水陆分析(13)«.3水脩防护(44)7压力檎水系统运行(46)7.1 克水扁一要求<46>7.2 "伍重力辎水管道运行夔求<46>7.3 加压输水件运行要求(47)8隙测和控制(49)258.1 一般规定(49；8.2 监#(和通讯(49)8.3 自动化管制(50)1.0.I院看我国城市建设的发展.长距离临水规划和建设工程日渐增多.由于目前尚无统一的技术标准造成了工程安全问收较多.在短距离脸水管道中可忽略不计的因素，在长距离输水清（渠）道中可能成为由故隐患.因此，本规程制定时，结合长师离输水管（果）道的特点以安全运行为主线,就顾经济合理，使长距离输水管的设计、施工和运行做到章可循、安全可靠、经济合理.1.0.2城植输配水管道具有很相似的水力特性.本规程主要针对长距岗输水管的设计运行给出规定但其技术内容对股有压输配水管道也有参考价值，1.0.3长距离喷水管（渠）道对供水工程系统造价影响较大国此应紧密结合城市现状和发展规划进行多种方案技术经济比较优化设计方案,使L程获得咬好的经济效核和社会效益.2.0.1叁照有关泥浆管道输送规程和输水管道运行特点、水力特性和排气要求、流址调节响应速度等,本烧程将超过IOkm（含IOkm）的输水管定为长距离检水管.不足IOknI的输水管（H具有同样技术特点时，也可参照本规程.2.0.2管道附属设施主要是指为保护管道运行安全可靠、方便检修维护,需要设置的辅助性构筑物.2.0.3管道附件是指.需!S设置的直接与管道相连的各种阀门、计景仪表、伸缩器等.Zi3输水工艺3.1 设计流3.1.1 长距离输水管（渠）道的沿程漏水赧可能占总设计流量的比箪:较大,故应纳入设计水量,尤其是无压柒道的漏失水片更不应忽略.对于明莱还应考虑蒸发水SL由于以往各地辘水管道工程因距离长短不一、管材不同，计算中采用的漏失水量不同,例如,有的输水管道工程漏失率采用3%,有的工程漏失率则采用低于或高于3%目前缺乏广泛的实测数据可供分析参考.因此设计时应按输水国.距离、采用的管材和水源情况等因素,合理确定漏失水L与管网直接相连的存压输水管道供水量计其中已包含了管网漏失水量故其设计流口无需另计漏失水货.从净水厂至配水管网的输水管其设计流Ht可分两种情况考虑，当限水源旦管网无调节构筑物时,应取最高日最大时用水依为设计流量；当多水源或有留节构筑物时应按最高日最大时条件下输水管连接的净水厂所负担的供水倭计算,负有消防任务的摘水管道，在技术势济比较或计算经济管径时M暂时不考虑消防水量,但在输水管管修选定后应加入消防水量进行输水能力校核.当消防工况输水压力不峥时应采取包括放大输水管管径在内的各种有效措施，3.1.2 为保证输水安全,输水管宜设两条，当两条压力输水管井行时，还应考虑它们之间有一定的防冲刷间距,以保证一条输水管损坏时，另一条输水管仍可安全运行.防冲刷间距一般为15m或经水力计算确定.唯水源或多水源中或要水源的两条并行输水管为了保证事故输水量，还应设网处以上的连通管，等分连通管的数员可按事故时供水系统对该水源供水量最低保证率的要求近似计算,其公式为：/÷"÷4式中水源供水量的最低保证率，m连通管道的数帔.单条输水管（渠）道的阴节水池应按其最低输水保证率要求和检修时间确定调节容枳.3.1.3 输水管道事故输水量一般按城镇事故供水量要求取设计供水量的70%.当情况特殊时,按实际要求确定供水保证率，3.1.4明集*水易产生水贵流失和受到水质污染.水量流失包括漏失、蒸发、未愤见的和人为因熊等.水质污染的因素也很多.如果无切实可行的防护措俺,将影响安全供水.3.2 输水方式3.2.1 输水方式主要按管（柒）道的动压形式分类.无压重力输水包括明渠、暗渠以及非满管的管道*水：有乐重力输水为仅由首末端压差满管流的管道输水；加压输水为水泵提供压能的管道输水I重力和加压组合输水为既有压差可利用又需水泉提供压能的满管流管道输水.3.2.2 应以保证输水水质和水it安全为主要条件选择愉水方式.同时兼顾运行调度管理方便以及投资多少等技术经济因素，通过多方案比较确定.鉴于长距离输水难以控制水量的流失和水质保护，一般优先选界管道或暗渠输水方式.3.2.3 在城镇供水JI程中，明集不得用来输送清水.一般只能用来输送原水。由于水量流失和水质污染较难控制,输水小时，不宜采用明集输水.3.2.4 无压暗柒的构造形式有普通明渠加盖板、箱涵或圆管三肿.K运行特点是非满潦无压输水.因输水暗渠的需封条件一般低于有用管道故其漏水量不容忽视,漏水量计算应叁考同类管渠的经脸进行.无压暗集的流量两节通常在朱苜进行，因流速变化范修）较小主饕取决于除水距离输水距离越长流Ift调节越困避，输水置变化越大流依调节也越困难，所需的调节水池容枳也越大.故使用暗集方式扬水必须注意输水量及其变化规律,并根据输水距离和输水量大小的变化规律设置所需的Wl节水池。为了保证安全.输水暗渠还应在末端和经过河流或有放水条件的地方设置退水门或超越管等,无乐暗渠所设的通气孔或通气井盗，最好加装防护网,以防止人为污染物通过通气孔进入喑集.3.2.5 检水起末端的水力高度差为有压*力输水的可利用水头.在确定输水设计流量后，可利用水头越大.输
