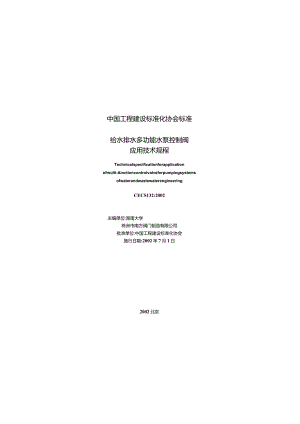

中国工程建设标准化协会标准给水排水多功能水泵控制阀应用技术规程Technicalspecificationforapplicationofmulti-AinctioncontrolvalveforpumpingsystemsofwaterandwastewaterengineeringCECS132:2002主编单位:湖南大学株洲市南方阀门制造有限公司批准单位:中国工程建设标准化协会施行日期:2002年7月1日2002北京前言根据中国工程建设标准化协会（2001）建标协字第45号关于印发中国工程建设标准化协会2001年东二批标准制、修订项目计划的通知的要求,制订本规程。多功能水泵控制阀由阀体、阀盖、膜片座、膜片、主阀板、缓闭阀板、衬套、阀杆、主阀板座、缓闭阀板座和控制管系统等零部件组成,具有水力自动控制、启泵时缓开、停泵时先快闭后缓闭的特点，并兼有水泵出口处水密消除器、闸（蝶）阀、止回阀三种产品的功能,是一种新型两阶段关闭的阀门。该产品1997年推出以来,在城镇给水排水、建筑给水排水、工业给水排水、水利及农用灌溉等领域得到了迅速推广,有效地提高了泵站和管路的安全可靠性及系统的自动化程度。根据国家计委19861649号文关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知要求,现批准协会标准给水排水多功能水泵控制阀应用技术规程，编号为CECS132:2002,推荐给设计、施工和使用单位采用。本规程由中国工程建设标准化协会建设与市政工程产品应用分会归口管理，由湖南大学土木工程学院（长沙市岳麓区藤山南路,邮编：41。082）负贲解释。在使用中如发现需要修改和补充之处,请将意见和资料径寄解释单位。主编单位:湖南大学株洲南方阀门制造有限公司参编单位:上海沪标T程建设咨询有限公司主要起草人:姜乃昌黄靖姜文源许仕荣罗建群施周董真王胜利中国工程建设标准化协会2002年5月14日12 34 56 7 规 则语本用置装试总术M选设安调本规程用词说明(8)附:条文说明(9)l.o.l为正确选用和设置给水排水系统的多功能水泵控制阀,做到安全可靠、经济合理、技术先进、使用和维护方便，制订本规程O1.0.2本规程适用于下列工程的泵站或泵房；1城镇给水排水J2建筑给水排水；3工业给水排水；4水利及农用灌溉。输送其它介质的泵站或泵房可参照本规程的有关规定执行。1.0.3设置多功能水渠控制阀的给水排水丁程,除应符合本规程外,尚应符合国家现行有关标准的规定。2术语2.0.1多功能水泵控制阀multi-functionntrdvalveforPUnPngsystem由阀体.阀盖、膜片座、膜片、主闵板、缓闭阀板、衬套、阀杆、主阀板座、缓闭阀板座和控制管系统等零部件组成,具有水力自动控制、启泵时拨开、停泵时先快闭后缓闭的特点,兼有水泵出口处水锤消除器、闸（蝶）阀、止回阀三种产品的功能,是一种新型两阶段关闭的阀门。2.9.2水锤（水击）现象WalerhalnnIRTPhenOrnenolI在压力管路中,由丁流速剧烈变化引起一系列急剧的压力交替升降的水力撞击现象。2.0.3停泵水谗pumpstopping¼terhammer水泵机组因突然失电或其他原因（如机械故障）11U造成开同状态下突然停车时,在水泵和管跻中产生的水力撞十现象,是水锤现象的一种。2,0.4停泵暂态过程pump-Stoppingtransientprocess停泵后,流量、扬程、转数和转矩等随时间变化的过程。3基本规定3.0.1符合下列情况的各种泵站或泵房,应设置多功能水泵控制阀：1采取直接启泵和直接停泵方法时；2需采取防止水锤措施时；3需采取防止管道介质倒流措施时。3.0.2符合下列情况的各种泵站或泵房.宜采用多功能水泵控制阀：1保证机组轻载启动时；2对操作和维护的方便程度要求较高时；3采用自动控制供水及变频供水装置时。3.0.3多功能水泵控制阀应符合现行行业标准多功能水泉控制阀（J/TJ67的规定。4 .1多功能水泵控制阀的选用应符合下列要求：1多功能水泵控制阀的直胫宜根据流速53.0ms选定。2多功能水泵控制阀的压力等级应不小于水泵零流量时的重力值。4.1 .2用于热水供应的多功能水泵控制阀,应采用热水型多功能水泵控制牌J4.2 .3用于特殊介质（如酸、碱,油等）的多功能水泵控制阀,应采用适用于相应介质类型的多功能水泵控制阀。5设置5.0.1多功能水泵控制阀应设置在单向流动的管道上,其设置应方便维修。5 .C2多功能水泵控制阀可设置在水平管道或立管上C水平安装时,阀盖必须朝上;立式安装时,介质流向必须向上。5.1 .3多功能水泵控制阀宜设置在水泵出口处,其出口端应设置检修用的阀门,不应另设止回阀。5.2 .4多功能水泵控制阀的进水口和出水匚宜安装压力表。50.5橡较软接头应安装在多功能水泵控制阀的出口端。50.6当阀体安装在阀井或管沟内时,应留有检修用的空间。50.7每台水泵出口处应单独设置多功能水泵控制阀“多功能水泵控制阀可与水泵一起采取多台并联的安装方式。50.8在管道可能产生水柱中断的部位,应装有真空破坏阀。509配置多功能水泵控制阀的水泵,在水泵进水管道上不宜设置底阀；当必行（设置底阀时,应采用缓闭式底阿,5.0.10当多功能水泵控制阀的出口静压与进口静压之差小于005MPa时,应设高位补给水箱或采取其它能增大阀门出口与进口间静压差的技术措施。6.0.1安装前必须清洗管道,不得留有焊渣、螺栓等异物C6.0.2吊装、搬运时不得用阀门控制管承吊，以免损伤控制管。6.0.3安装前应先检查阀门各部件是否完好,蝴保重固件齐全、无松动。6.0.4安装时应注意阀体上衡头指示方向与水流方向一致，不得反装。6.0.5安装阀门时,应采取固定措施。6.0.6安装后应检杳阀体与管路连接是否索固。7调试7.0.1调试前应进行下列检查：1设置、安装是否正确；2可能产生真空的管路,真空破坏阀应有足够的过流面积,动作应准确可靠；3进、出水管路上的阀应完全开启,其它装置均应处于正常工作状态C7.0.2河试应按下列步骤进行：1打开多功能水泵控制阀控制管系统的进、出口调节阀；2将控制室上腔内的空气排尽；3将控制管系统的进、出口调节阀打开至半开开度,4启动水泵,检查多功能水泵控制阀的运行状态；5调节笠制管系统的迸、出口调节阀的开度来修正开启和缓闭的时间,使多功能水泵控制阀处于最佳工作状态。7.0.3调试运行后,应满足下列要求：I停泵留去过程最高压力不大于水泵出口额定压力的1.31.5脩2停泵留念过程最高反转速度不大于水泵额定转速的1.2倍,超过额定转速的持续时间不应多于2min°7.0.4当用于消防工程时,应定期进行肩动试验和检查,防止产生水垢,造成阀门失灵。本规程用词说明一、为便于执行本规程条文时区别对待,对要求严格程度不同的用词说明如下：1表示很严格,非这样做不可的用词：正面词采用.'必须”;反面词采用“严禁”。2表示严格.在正常情况下均应这样做的用词：正面词采用“应反面词采用"不应”或“不得”。3表示允许稍右选择,在条件许可时苜先应这样做的用词:正面词采用“宜。反面词采用“不宜4表示有选择,在一定条件下可以这样做的,采用“可二二、条文中指定应予其它有关标准执行时,写法为“应按执行”或“应符合要求或规定尸。非必须按所指定标准执行时,写法为“可参照执行二中国工程建设标准化协会标准给水排水多功能水泵控制阀应用技术规程CECS132：2002条文说明1总则.o.多功能水泵控制同于I即年由株洲南方阀门制造有限公司研制成功、已先后应用于城缜给水排水、建筑给水排水、工业给水排水、水利及农用灌溉等工程,获得了很好的使用效果C多功能水泵控制阀不同于i股阀门,在只选用、设置、安装、调试及运行过程中,有些问题应予注意。在多功能水泵咬制阀的开发、研制、应用过程中,通过文践积累了不少经验和教训.将这些反映在规程中，以便在工程中正确应用这种产品。1.0.2城祺给水排水包括城市给水排水、村镇给水排水、污水处理;建筑给水排水包括室内给水排水.消防给水.建筑小区给水排水、建筑中水、特殊建筑给水排水;工业给水排水包括铁路给水排水、钢铁冶金给水排水、石油化工给水排水,矿山给水挎水等。2.0.1多功能水泵控制阀在使用上可自动实现缓慢开启，保证水泵机组的空载启动;停机时,主阀板快速下落,形成快闭(关闭时流连接近于零”在快闭过程结束后自然形成缓闭条件,这样快闭、援闭动作是与水泵启停完全联锁的,而且缓闭时间可以询弟C多功能水泵控制阀不需电气控制、动力液压控制以及重售和蓄能机等附属装置,完全由水力自动控制,安全可靠性高。目前多功能水泵控制阀按其控制方式可分为膜片式和活塞式两种.膜片式为活塞式的改进驾。与活塞式比较,膜片式具有以下优点:无运动磨损;对泥沙、杂物淤积不敏感;不需要涧滑,无需定期更换的橡胶或皮革制品:维护方便;使用寿命长。3基本规定3.0.1直接启泵或停泵时,与之配套的电机大多为鼠笼型电机。这种电机的特点是:启动转矩小,启劲电流大，因而要求水泵后动负荷较低。报据离心泵的性能特点,其零流量时的负荷最低,故必须先关闭出水管上的闸阀再启动，即闭阀启动。多功能水泵控制阀能保证水泉团阀启动。直接启泉时,阀口自动缓慢打升,保证水泵闭圈启动,能有效防止开泵水锤。直接停泵时,阀门自动实现先快闭后凝闭的两阶段关闭过程,能有效防止停泵水镂。因此.直接启泵和直接停泵时,应在水泵的出水管上设置多功能水泵控制阀。在需采取防止水保措施的工况下，由于多功能水泵控制阀能取代出水管上原有的电动闸（蝶）阀、止厕阀及水锤消除器，因此，当需采取防止水链措施时,应设置多功能水泵控制阀,既能消除水锤,又能一阀三用,减少了泵站的平面尺寸C是否需要采取防止水锤的措施,应对水锤的严重程度进行分析。美国给水工程师协会会刊AWWA发表的一篇报告中提山了下列12个问题,用来判断水锤的严重程度：1在压力输水管的纵断面图中,有无任何“驼峰”或“膝部”状升高点,当水泵机组突然事故停泵后,在该点处能否产生水柱分离与断流弥合水锤现象？2压力输水管的长度是否大丁水泵场程的20倍？3压力输水管的最大流速是否大于L2r64管材的安全系数以正常工作压力计算,是否小于3.5?5突然事故停泵后,管道中的连续水柱是否在短于一个水锤相K的时段内停止前进,并开始倒流？6水泵出口所设的普通止回阀是否在短于打的时段内关闭？7有没有在5s内开启或关闭的自劭阀门？8如果允许水泵机组以飞逸转速反转,机组会不会损坏？9水泵会不会在出水阀门完全关闭的停车？10水泵会不会在出水阀门开启的情况下启动？11在供水系统中，有尢与所伊讨的水泵站运行情况有关的加压泵站？12在管路中，有没有任何快速关闭的自动阀门会在需要它动作时失灵，如果上列1-7问题都得到肯定的回答,那就很可能产生严重的水锤；如果上列12个问题中有2个或更多问题得到肯定的回答,就可能产生水锤;肯定回答的数目越多,水锤也就愈严重。当需采取防止管道介质倒流措施时,设置多功能水泵控制阀实际上起到了止回阀的作用,且能避免普通止回阀可能带来的停泵水锤危害。4.0.1根据泵站设计规范GBT50265-97第9.21条“离心泵出水管道没计流速宜取2.030ms。根据室外给水设计规范G即13-86第40.6条“水泵吸水管出水管的流速,宜采取下列数值:出水管:直径小于25Omm时,为1.52.0ms;直径250160Omm时.为2.025ms;直径大于160OmTn时为2.03.0msw,故多功能水泵控制阀的直径宜根据流速L53.OmZs选定。根据菜站设计规范GBT50265-97条文说明9.2.4”离心泵美阀启动时的扬程,即零流量时的扬程,一般达到设计扬程L3-L4倍。所以,水泵出口操作阀门的工作压力应按零流盘时的压力选定J5设置5.0.1根据国家级九五重点教材水泵及水泵站第4章第5节之四,吸水管路和压力管路敷设时“管路及其附件的布置和敷设应当保证使用和修理上的便利C为了承受管路中压力所造成的推力应在此里的地方i如弯头、二通处）装皆支墩、拉杆等”5.0.8根据美国CA公司资料.在以二位置需要安装进排气阀：1局部最高点一最主要的安芸点，由水力坡度确定，而不是由水平基线确定应安装复合式排气阀C2如在停乘时有可能出现水注分离式断流弥合水锤,则需安装且空破坏马微量排气复合阀C3下降坡度变大点、变小点一安装一个微量排气阀：当需要真空保护时,可安装一个复合式排气阀C4长距离无折点上升管段每400-800m安装个高速排气/吸气阀。5长距黑无折点下降管段每4800m安装一个多功能复合式排气阀。6长距离水平管线一将的O-SOOm安装一个多功能复合式排气阀C7水泵:在出水管匕尽可能拿近止回阀处安装微晶排气阀。如果水泵入口有吸水提升段,则耍安装品合式排气阀C8大型阀门:大型水力控制阀最高点或上游邻近点成减压网下游,需安装微量排气阀，5.0.10停泵后,多功能水泵控制阀的阀门出口鄢压与进11静压之差小于OQSMPa时，会产生多功能水泵控制阀不能正常关闭的现象,故应设高位补给水得或采取具它能增大阀门出U与送口间静压差的技术措施。
