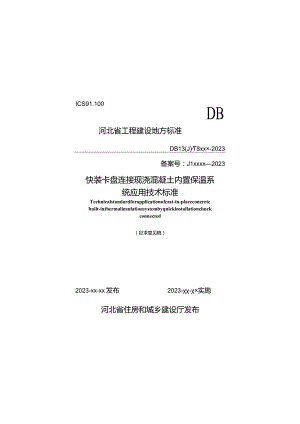

ICS91.100DB河北省工程建设地方标准DB13(J)T8xx×-2023备案号：J1xxxx2023快装卡盘连接现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofcast-in-placeconcretebuilt-inthermalinsulationsystembyquickinstallationchuckconnected（征求意见稿）2023-xx-xx发布2023-×实施河北省住房和城乡建设厅发布河北省工程建设地方标准快装卡盘连接现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofcast-in-placeconcretebuilt-inthermalinsulationsystembyquickinstallationchuckconnectedDB13(J)/T8xxx-2023主编单位：中土大地国际建筑设计有限公司批准部门：河北省住房和城乡建设厅施行日期：2023年XX月XX日(征求意见稿)中阊也归麻祖2023北京河北省工程建设地方标准快装卡盘连接现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofcast-in-placeconcretebuilt-inthermalinsulationsystembyquickinstallationchuckconnectedDB13(J)T8xxx-2023彳堪也以微次*出版(北京市海淀区三里河路1号)石家庄市书渊印刷有限公司印刷*开本：850mm×1168mm1/32印张：2.125字数：60千字2023年XX月第一版2020年XX月第一次印刷印数：11000册定价：15.00元统一书号：1551601309版权所有翻印必究河北省住房和城乡建设厅公告2023年第XXX号河北省住房和城乡建设厅关于发布快装卡盘连接现浇混凝土内置保温系统应用技术标准和快装卡盘连接现浇混凝土内置保温系统建筑构造的公告快装卡盘连接现浇混凝土内置保温系统应用技术标准（编号为DB13（J）T8xxx-2023）和快装卡盘连接现浇混凝土内置保温系统建筑构造（统一编号：DBJT02XXX2023,图集号：J23Jxxx）已经本机关审查并分别批准为河北省工程建设标准和标准设计，现予发布，自2023年XX月XX日起实施。河北省住房和城乡建设厅2023年XX月XX日刖三根据河北省住房和城乡建设厅2022年度省工程建设标准和标准设计第三批制（修）订计划（冀建节科函（2022）106号）的要求，由中土大地国际建筑设计有限公司会同有关单位编制而成。本标准共分7章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.性能要求；5.设计；6.施工；7.验收。本标准的部分内容涉及专利（专利号：ZL202xxxxxxxxxxxx）o涉及专利的具体技术问题，使用者可直接与专利权人协商处理。本标准的发布机构不承担识别这些专利的责任。本标准由中土大地国际建筑设计有限公司负责具体内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。标准执行过程中如有意见和建议，请寄送至中土大地国际建筑设计有限公司（地址：石家庄市长安区长丰街道石纺路95号，保利国际广场中土国际22层，邮编:050046,电话：0311-66708123,邮箱：2635644100）,以便修订时参考。本标准主编单位、参编单位、主要起草人和审查人员名单：主编单位：中土大地国际建筑设计有限公司石家庄保利德保温材料有限公司参编单位：河北正圆保温材料有限公司河北启胜保温材料有限公司主要起草人:审查人员：目次1总则12术语23基本规定44性能要求64.1 主要材料64.2 配套材料115设计155.1 一般规定155.2 设计要点166施工186.1 一般规定186.2 施工要点196.3 运输及贮存216.4 防火措施与成品保护216.5 安全操作要求227验收247.1 一般规定247.2 主控项目267.3 一般项目29本标准用词说明32引用标准名录33附：条文说明35Contents1GeneralProvisions12 Terms23 BasicRequirements44 PerformanceRequirement64.1 MainMaterials64.2 SupportingMaterials115 Design155.1 GeneralRequirements155.2 DesignRequirements166 Construction186.1 GeneralRequirements186.2 ConstructionPoints196.3 TransportationandStorage216.4 FirePreventionMeasuresandFinishedProductProtection216.5 SafeOperationRequirements227 Acceptance247.1 GeneralRequirements247.2 MasterControlItems267.3 GeneralItems29ExplanationofWordinginThisStandard32ListofQuotedStandards33Addition:ExplanationofProvisions351 总则.o.为规范快装卡盘连接现浇混凝土内置保温系统在建筑外墙保温工程中的应用，做到安全适用、技术先进，保证工程质量，制定本标准。1.1 .2本标准适用于河北省新建、扩建民用建筑、建筑高度不大于100m、抗震设防烈度不大于8度，采用快装卡盘连接现浇混凝土内置保温系统的设计、施工及质量验收。1.2 .3快装卡盘连接现浇混凝土内置保温系统的设计、施工和质量验收，除应符合本标准的规定外，尚应符合国家和河北省现行有关标准的规定。2 术语2.0.1快装卡盘连接现浇混凝土内置保温系统cast-in-placeconcretebuilt-inthermalinsulationsystembyquickinstallationchuckconnected通过连接件及配套辅助配件将保温层外侧的现浇混凝土防护层与保温层内侧的现浇混凝土基层墙体有效连接，形成的具有保温、防护作用的构造系统。简称“快装卡盘连接保温系统”。【条文说明】2.0.1快装卡盘连接现浇混凝土内置保温系统在保温层两侧设置有满足建筑防火要求的混凝土防护层和混凝土基层墙体，构成无空腔复合保温结构，在燃烧性能上满足现行国家标准建筑防火通用规范GB55037、建筑设计防火规范GB50016的有关规定。2.0.2保温层thermalinsulationlayer由保温材料（模塑聚苯板、石墨聚苯板、挤塑聚苯板、石墨挤塑板）构成的，在快装卡盘连接现浇混凝土内置保温系统中起保温、隔热作用的构造层。2.0.3防护层protectivelayer位于保温层外侧，主要起保温层防护作用的现浇混凝土构造层。2.0.4连接件shearanchorplateconnectingpiece采用L型钢筋与工程塑料配套辅助件组合的构成形式，将外侧现浇防护层与基层墙体进行有效连接，并具有防护层钢筋（丝）及保温层芯板限位、固定作用的专用构件。【条文说明】2. 0.4连接件基本构成见图1。图1限位连接组件基本构成I-L型钢筋：2配套辅助件3基本规定3.0.1快装卡盘连接保温系统构造见表3.0.Io表3.0.1快装卡盘连接保温系统基本构造外饰 面层 系统基本构造墙体 内饰 面层 防护层 保温层 按工 程设计50mm厚现浇混凝土，内设钢筋（丝） 电焊网聚、聚、聚、挤 塑板墨板塑板墨板 模苯石苯挤苯石塑浇凝墙现混土体按工 程设计3.0.2快装卡盘连接保温系统应采用定型产品或成套技术，并应具备同一供应商提供配套的组成材料和型式检验报告。型式检验报告应包括配套组成材料的名称、生产单位、规格型号、主要性能参数。【条文说明】3. 0.2条文中要求供应商提供的保温系统组成材料中不包括防护层混凝土。3.0.3快装卡盘连接保温系统应与基层墙体可靠连接。在基层正常变形以及承受自重、风荷载和室外气候的长期反免作用下，不产生有害的变形和破坏。在正常使用中或设防地震时不应发生脱落。3.0.4快装卡盘连接保温系统各组成部分应具有物理一化学稳定性，所有组成材料应彼此相容并具有防腐性。在可能受到生物侵害（鼠害、虫害等）时，外保温工程还应具有防生物侵害性能。3.0.5快装卡盘连接保温系统应具有防水渗透和透气功能。3.0.6快装卡盘连接保温系统的保温、隔热和防潮性能除应符合现行国家标准民用建筑热工设计规范GB50176、河北省地方标准居住建筑节能设计标准（节能75%）DBI3（J）185外，尚应符合国家和河北省现行相关标准的规定。3.0.7快装卡盘连接保温系统的防火要求应符合现行国家标准建筑防火通用规范GB55037、建筑设计防火规范GB50016的有关规定；且应具有防止火焰沿外墙面荽延的能力。3.0.8在正确使用和正常维护的条件下，快装卡盘连接保温系统的使用年限应符合设计要求。3.0.9快装卡盘连接保温系统的保温材料在运输和进场堆放过程中，应采取防护措施，不可重压或与锋利物品碰撞及雨淋。产品应放在干燥通风处贮存，不宜露天长期暴晒。3.0.10快装卡盘连接保温系统施工现场的防火要求应符合现行国家标准建设工程施工现场消防安全技术规范GB50720的有关规定。3.0.11应考虑环境因素的影响，在使用年限内定期检测、维护。3.0.12施工现场应配置灭火器、临时消防给水设施和临时消防应急照明等临时消防设施，作业前应对相关施工人员进行防火安全教育培训。4性能要求4.1 主要材料4.1.1 快装卡盘连接保温系统保温板构成见图4.1.1。图4.1.1快装卡盘连接保温系统保温板I一镀锌电焊网：2保温层；3一连接件配套辅助件4.1.2 快装卡盘连接保温系统的性能指标应符合表4.1.1的规定。表4.1.1快装卡盘连接保温系统性能指标试验项目单位性能指标试验方法耐候性经耐候性试验后，不得出现空鼓、剥落或脱落、开裂等破坏，不得产生裂缝出现港水：系统的拉伸粘结强度不小于0.10MPa.不得在界面破坏JGJ144抗冲击强度J2IOJ级吸水量gm2500水蒸气透过性能g(m2h)20.85耐冻触80次冻融循环后，系统无空鼓、剥落，无可见裂缝；拉伸粘结强度不小于0.10MPa热阻m2K/W符合设计要求耐火极限h23GB99784.1.3快装卡盘连接保温系统应根据工程设计图纸进行深化设计，保温层材料按照要求进行排版和连接件布置设计。排板设计时宜采用整板，当出现非整板时，其宽度应不小于200mm。保温板主要规格尺寸应符合表4.1.2的规定。表4.1.2呆温板主要规格尺寸(mm)项目规格长度2400、2900宽度600、1200厚度工程设计确定【条文说明】4.1.3 快装卡盘连接保温系统保温板在工厂根据要求加工成相关尺寸规格，并安装连接件配套辅助件及防护层钢网。4.1.4 快装卡盘连接保温系统保温板的质量应符合下列规定：1界面处理剂涂敷均匀，不得有漏涂或漏喷，与保温板和电焊网附着牢固，干擦不掉粉；2保温板无裂纹、无夹杂物、无油污；3板长300Omm范围内保温板对接不得多于两处,且对接处需用胶粘剂粘牢：4表面应平整，不得有明显翘曲、变形；板边应平直、完整，无掉角、缺棱和破损，其尺寸允许偏差应符合表4.1.3的规定。表4.1.4保温板尺寸允许偏差(mm)项目允许偏差保温层长度±2宽度±2厚度+2.0,0.0对角线差3镀锌钢网长度+5宽度±5镀锌电焊网距保温层距离±2注：本表的允许偏差值以600mmx1200mm的标准板为基准。4.1.5 模塑聚苯板和石墨聚苯板的性能指标应符合表4.1.5的规定。表4.1.3模塑聚苯板和石墨聚苯板性能指标项目单位性能指标试验方法模塑聚苯板石墨聚苯板表观密度kgm31822GB/T29906压缩强度MPa20.10垂直板面的抗拉强度MPa20.10导热系数（25C）W/(mK)W0.0390.032吸水率%W3弯曲变形mm220尺寸稳定性%0.3水蒸气透湿系数ng(Pams)4.5氧指数%230GB/T2406燃烧性能等级Bl级GB8624注：1.模般聚茉板和石黑聚米板出厂前应在自然条件下陈化不小于425或在温度（60士5) C环境中陈化5d.2 .模塑聚苯板和石型聚苯板安装前应预喷界面砂浆。界面砂浆的性能指标应符合国家标准外墙外保温工程技术标准JGJ144的有关规定：3 .石溪聚茶板剪切强度BK)OkPa,检验方法按现行行业标准建筑绝热用石果改性模鳖聚苯乙烯泡沫塑料板JCTT2441的有关规定执行。4.1.6挤塑聚苯板和石墨挤塑板的性能指标应符合表4.1.6的规定。表4.1.6挤塑聚苯板和石墨挤塑板性能指标项目单位性能指标试验方法挤空聚苯板石墨挤塑板表观密度kgm325-35GB/T30595压缩强度MPa20.20垂直板面的抗拉强度MPa20.20导热系数(25C)W/(mK)0.0300.024吸水率%L5弯曲变形mm220尺寸稳定性%1.0水蒸气透湿系数ng(Pams)1.53.5班指数%230GB/T2406燃烧性能等级Bl级GB8624注：1.挤般聚茉板和石般挤塑板出厂前应在自然条件下陈化不小于28d.2 .挤鳖聚苯板和石型挤塑板安装前满涂界面处理剂。界面处理剂的性能指标应符合国家标准挤塑聚苯板(XPS)薄抹灰外墙外保温系统材料GBfT30595的有关规定：3 .挤塑聚米板和石墨挤塑板产品不得掺加非本厂挤塑板产品的回收料，在出厂前应双面去皮或双面开槽。4.1.7防护层中镀锌电焊网的性能指标应符合表4.1.7的规定。表4.1.7镀锌电焊网性能指标项目单位性能指标试验方法低碳热镀锌钢丝抗拉强度NZmm22550GB1499.3不锈钢丝抗拉强度NZmm211501450丝径mm4.0±0.08GBb33281网孔尺寸mm100×100网孔偏差径向%5纬向2焊点抗拉力N>580镀锌层质量g/m22140焊点漏焊率%0.8GB26540【条文说明】4.1.7 快装卡盘连接保温系统的防护层中设置的电焊网可采用镀锌电焊网或不锈钢丝电焊网，在条件许可时，建议优先采用不锈钢丝电焊网。4.1.8 连接件的L型钢筋采用直径8mm的HPB300钢筋制作，应具有可靠的机械强度和耐久性，防护层内的弯折长度不小于60mm,材料性能应满足表4.1.8的要求。表4.1.8L型钢筋强度标准值(Nmm2)牌号符号公称直径d(mm)屈服强度标准值Au极限强度标准值UHRB40008400540连接件配套辅助件应采用聚酰胺、聚乙烯或聚丙烯制成，不得使用回收再生材料连接件每平方米不应少于8个。连接件拉结性能的抗拉承载力标准值不应小于7.0kN,抗剪承载力标准值不应小于ZOkN,试验方法及要求应符合现行行业标准装配式建筑预制混凝土夹心保温墙板JCT2504的规定。4.1.9 快装卡盘连接保温系统的混凝土力学性能指标应符合现行国家标准混凝土结构通用规范GB55008、混凝土结构设计规范GB50010和混凝土结构工程施工质量验收规范GB50204的规定，且多、低层建筑混凝土的强度等级不应低于C25,高层建筑不应低于C30o4.1.10 快装卡盘连接保温系统防护层宜采用自密实混凝土，自密实混凝土的力学性能指标应符合现行行业标准自密实混凝土应用技术规程JGJ/T283的有关规定。当采用普通混凝土时，普通混凝土粗骨料最大公称粒径不宜大于16mm,坍落度宜为180mm,原材料选择、配合比设计、试验方法及制备运输应符合国家现行有关标准的规定。【条文说明】4.1.11 防护层厚度较小，混凝土浇筑时难以进行有效振捣，为保证浇筑质量，宜选用自密实混凝土。自密实是对混凝土工作性能的要求，其硬化后的强度、弹性模量、长期性能和耐久性等其他性能应符合设计和相关标准的要求。自密实混凝土拌合物的自密实性能及要求可按表1确定，试验方法应按行业标准自密实混凝土应用技术规程JGJ/T283-2012附录A执行。表1自密实混凝土拌合物的自密实性能及要求自密实性能性能指标性能等级技术要求填充性坍落扩展度mmSF3760-850扩展时间50sVSl<2间隙通过性坍落扩展度与J环扩展度差值mmPA20¾225抗离析性尚析率/%SR215相骨料振动离析率/%*10注：I当抗离析性试验结果有争议时，以离析率筛析法试验结果为准:2钢筋净距小于60mm时，宜进行浇筑模拟试验.当采用普通混凝土浇筑时，应进行配合比设计，采取可靠的技术措施保证防护层混凝土均匀密实，并应满足防护层相关性能要求。4.2配套材料4.2.1 胶粉聚苯颗粒浆料的性能指标应符合表4.2.1的规定。表4.2.1胶粉聚苯颗粒浆料性能指标项目单位性能指标试验方法干表观密度kgm3250350JGyT158导热系数W/(mK)0.080抗压强度MPa20.30抗拉强度MPa>0.12软化系数0.6线性收缩率%0.3拉伸粘结强度原强度MPa>0.12（与带界面砂浆的水泥砂浆）浸水48h,干燥14420.10燃烧性能等级A级GB86244.2.4 耐碱玻纤网格布的性能要求应符合表4.2.4的规定。表4.2.4耐碱玻纤网洛布性能要求项目单位性能指标试验方法单位面积质量gm22160JOT841拉伸断裂强力（经、纬向）N50mm21000耐碱断裂强力保留率（经、纬向）%>50断裂伸长率（经、纬向）%5.04.2.5 抹面砂浆性能指标应符合表425的规定。表4.2.5抹面砂浆性能指标项目单位性能指标试验方法拉伸粘结强度（与水泥砂浆）标准状态MPa20.7GB/T30595浸水状态20.5耐冻融强度>0.5可操作时间h1.54.0压折比3.04.2.6 饰面材料应符合下列规定：1饰面材料必须与系统其它材料相容；2涂料应符合现行国家标准合成树脂乳液外墙涂料GB/T9755和复层建筑涂料GB/T9779的有关规定；3饰面砂浆应符合现行行业标准墙体饰面砂浆Je/T1024的有关规定。4.2.7 腻子应符合现行行业标准建筑外墙用腻子JG/T157的有关规定。4.2.8 硅酮密封胶应符合现行国家标准硅酮和改性硅酮建筑密封胶GB/T14683的有关规定。5设计5.1 一般规定5.1.1 快装卡盘连接保温系统的建筑节能设计和热工计算应符合下列规定：1门窗框外侧洞口、女儿墙、封闭阳台以及出挑构件等热桥部位应采用相应热桥保温处理措施，降低热桥效应；2保温层及热桥部位的内表面温度高于室内空气设计温、湿度条件下的露点温度，并应符合民用建筑热工设计规范GB50176的相关要求；3快装卡盘连接保温系统中，保温层的厚度应通过计算确定，保温层材料的导热系数及修正系数取值见表5.1.1。表5.1.1保温层材料的导热系数及修正系数保温材料种类导热系数W/(mK)修正系数挤塑聚苯板(XPS)0.0301.1石墨挤塑板(GXpS)0.0241.1模鳖聚苯板0.0391.05石墨聚苯板0.0321.05注：本表修正系数仅为保温材料导热系数的修正系数，墙角、窗间墙、凸窗、阳台、挑板等处形成的结构性热桥对墙体传热的影响按照现行国家标准民用建筑热工设计规范GB50176的相关要求确定。5.1.2 快装卡盘连接保温系统在重力荷载、风荷载、地震作用、温度作用和主体结构正常变形影响下，应具有安全性，并应符合现行国家标准建筑结构荷载规范GB50009、建筑抗震设计规范GB500Il和高层建筑混凝土结构技术规程JGJ3的有关规定。5.1.3 快装卡盘连接保温系统外墙防水除应符合现行行业标准建筑外墙防水工程技术规程JGJ/T235的规定，并应符合下列规定：1应做好密封和防水构造设计，重要部位应有详图；2在外保温系统上安装的设备或管道必须固定于主体结构上，并应做密封和防水设计。5.1.4 快装卡盘连接保温系统基层墙体变形缝处应做好防水和保温构造处理。5.1.5 快装卡盘连接保温系统防火设计应符合现行国家标准建筑防火通用规范GB55037、建筑设计防火规范GB50016的规定。5.1.6 快装卡盘连接保温系统的外饰面涂料应采用防水透气涂料性涂料，其性能除应符合设计要求外，尚应符合现行国家和河北省相关标准的规定。5.2 设计要点5.2.1 快装卡盘连接保温系统应按照普通钢筋混凝土剪力墙进行设计。在计算地震作用时，应计入防护层和非承重墙的影响，剪力墙结构的自振周期折减系数可取0.750.90°5.2.2 快装卡盘连接保温系统的连接件每平方米设置数量应经工程设计计算确定，并且每平方米设置数量不应少于8个，门窗洞口处应根据需要增设连接件；连接件应均匀设置，距基层墙体边缘不宜小于100mm：连接件在基层混凝土内的有效锚固长度不应小于l(X)mm,防护层内钢筋弯折后直段长度不应小于60mm。5.2.3 快装卡盘连接保温系统在建筑层间处应沿墙通长设置钢筋混凝土构造挑板，挑出长度应至少伸至防护层厚度的4/5处，端部设置隔热措施，具体做法由工程设计确定。【条文说明】5.2.4 快装卡盘连接保温系统在建筑层间处设置构造挑板可以有效防止保温层下移，并对现浇防护层起到有效承托作用。构造挑板一般按楼层通长设置。5.2.5 剪力墙上悬挑构件应进行保温处理，并应进行冷凝验算，且应按结构性热桥计入外墙平均传热系数。525外墙装饰线与防护层或基层墙体的连接应符合设计要求。5.2.6 快装卡盘连接保温系统防护层内在保温板间拼缝、墙体阴阳角和门窗洞口及洞口四角部位应采取有效抗裂措施。5.2.7 勒脚部位的外墙保温系统与室外地面散水之间的缝隙及构造应符合设计要求，且预留缝隙不应小于20mm,缝隙内宜填充不燃材料，外口部位应设置背衬材料，并用防火密封胶封堵。5.2.8 快装卡盘连接保温系统防护层应设置竖向防裂引导缝，引导缝宜设置在承重墙与非承重墙的交接部位，且应避免影响建筑外观。同一平面引导缝的水平方向间距不宜大于12m,引导缝宽度不宜大于10mm,深度不宜大于15mm；可通过切割混凝土形成引导缝，并应采用密封胶或弹性填缝材料填实。5.2.9 快装卡盘连接保温系统在变形缝部位的外保温构造应符合下列规定：1变形缝处应填充燃烧性能为A级的保温材料，构造做法应符合河北省现行标准的相关要求；2应采用金属盖缝板，宜采用铝板或不锈钢板，对变形缝进行封盖。186.1 一般规定6.1.1 承担快装卡盘连接保温系统工程的施工企业应建立有效的工程质量管理体系、施工质量控制和检验制度，并应编制专项施工方案。6.1.2 施工单位应对施工作业人员在上岗前进行施工方案技术交底和安全、技术培训，并考核合格。6.1.3 快装卡盘连接保温系统所有组成材料应由产品制造商配套提供，并应出具出厂合格证、中文说明书及相关性能检测报告。材料、构配件进入现场时应进行验收，进场验收应符合现行国家标准建筑节能与可再生能源利用通用规范GB55015和建筑节能工程施工质量验收标准GB50411的有关规定。6.1.5 快装卡盘连接保温系统的施工质量控制，除应满足本标准外，尚应符合现行国家标准混凝土结构工程施工规范GB50666、混凝土结构工程施工质量验收规范GB50204、建筑节能工程施工质量验收标准GB5041K自密实混凝土应用技术规程JGJ/T283、内置保温现浇混凝土复合剪力墙技术标准JGJ/T451和现行行业标准建筑施工模板安全技术规范JGJ162等标准及河北省相关标准的有关规定，模板、脚手架等应具有足够的承载能力、刚度和稳定性，应能承受浇筑混凝土的自重、侧压力和施工过程中所产生的荷载。6.1.6 快装卡盘连接保温系统工程风力大于5级和雨天不得施工。雨期施工应做好防雨措施。快装卡盘连接保温系统工程施工期间以及完工后24h内，基层及环境空气温度不应低于OC,平均气温不应低于5。夏季应避免阳光暴晒。6.1.7 施工产生的墙体缺陷如穿墙套管、脚手眼、孔洞等应按照施工方案采取隔断热桥的措施。6.2 施工要点6.2.1 快装卡盘连接保温系统保温板应根据设计图纸进行深化设计，工厂化制作，不宜在现场拼装；应进行编号，应表述其规格、几何尺寸、所在楼层和单元等具体信息。6.2.2 保温系统施工前，应在现场采用相同材料、构造做法和工艺制作样板墙，并经有关各方确认后，方可进行施工。6.2.3 保温系统施工前的钢筋工程、水电安装、预埋预留等前置工作己经全部结束，定位线全部完成并通过监理（建设）单位的验收。6.2.4 快装卡盘连接保温系统施工工艺流程：绑扎墙体钢筋及垫块并固定一设置安装控制线一保温板安装就位并固定一安装L型钢筋与墙体钢筋固定一立墙体内、外侧模板一穿对拉螺栓一调整模板位置和垂直度一浇筑混凝土一混凝土养护一拆除墙体模板一对拉螺栓孔封堵一防裂引导缝设置f热桥部位处理一找平、饰面层施工。6.2.5 快装卡盘连接保温系统保温板安装前，应根据工程设计图纸和排板图复核尺寸，并设计安装控制线固定桩。安装保温板时，应根据设计排板图安装，先安装外墙阴阳角板，后安装主墙板。安装位置应正确、接缝严密，在浇筑混凝土过程中，不得移位、变形。6.2.6 快装卡盘连接保温系统宜采用钢制大模板施工。6.2.7 安装对拉螺栓时，应根据每层墙、柱富度按施工设计确定对拉螺栓的间距，并错开连接件和垫块的安装位置。6.2.8 墙体混凝土达到拆模强度后，将对拉螺栓从墙体中抽出，拆除内外两侧模板，先从防护层-侧用燃烧性能等级不低于保温板的发泡保温材料将对拉螺栓的贯通孔封闭封堵，封堵深度不应小于保温板厚度，再用干硬性砂浆或细石混凝土将空洞填实，并应在外表面涂刷防护涂层。6.2.9 快装卡盘连接保温系统外侧防护层宜采用自密实混凝土，结构层和防护层同时浇筑，并采取必要技术措施，保证保温板不发生位移。当采用其他类型混凝土时，应有可靠措施保证防护层的浇筑密实。混凝土浇筑尚应符合下列要求：1前道工序验收合格；2混凝土浇筑时，应用镀锌铁皮扣在保温层上口形成保护措施；3混凝土应分层浇筑，混凝土一次浇筑高度不宜大于500mm,混凝土下料点应均匀分散布置，连续浇筑，浇筑间隔时间不得超过2h；4混凝土浇筑时，宜优先浇筑基层墙体一侧混凝土，且任一截面处保温层两侧混凝土的浇筑面高差不应大于400mm：5洞口混凝土浇筑时，应控制洞口两侧混凝土浇筑高度并安排专人检查其洞口下混凝土是否密实；6墙体混凝土浇筑完毕后，需整理上口甩出钢筋，修平混凝土表面，方便后续施工。6.2.10 快装卡盘连接保温系统应加强过程控制，各道工序之间应进行交接检验，上道工序合格后方可进行下道工序施工，并做好隐蔽工程和检验批验收记录。6.3 运输及贮存6.3.1 快装卡盘连接保温系统的材料应做好成品保护，运输时应轻拿轻放，短距离运输时可用推车运输；长距离可使用车、船等货运方式运输。长距离运输应打捆包装，每捆包装高度不应超过4m,并采用专用护板和绳索绞紧，轻吊轻落。运输过程中支撑合理，防止撞击，避免破损和变形，必要时应有篷布遮盖，防止雨淋。6.3.2 快装卡盘连接保温系统材料进入现场后，应分类贮存在平整干燥的场地或库房，不宜长时间露天存放；保温板应平放码垛,垛高应不超过4m,存放过程中应采取防潮、防水、防雨、防火、防暴晒、防碰撞等保护措施，贮存期及条件应符合产品使用说明书的要求。6.4 防火措施与成品保护6.4.1 快装卡盘连接保温系统施工中与外墙相毗邻的竖井、凹槽、平台等不得堆放可燃物。6.4.2 施工现场应设置室内外临时消火栓系统，并满足施工现场火灾扑救的消防供水要求。6.4.3 施工现场应配置灭火器材与设施，作业前应对相关施工人员进行防火安全教育培训。6.4.4 快装卡盘连接保温系统施工作业工位应配备足够的消防灭火器材。6.4.5 在安装施工过程中及工程验收前，对墙体应采取防护措施,严禁收到施工机具碰撞。浇筑完成后的墙体7d内、强度不足设计值80%时，不得承受任何侧向作用力；施工梯架、工程用的物料等不得支撑、顶压或斜靠在墙体上。6.4.6 模板拆除后应立即采取养护措施。6.4.7 对浇筑后的墙体不得进行任何剔凿，避免尖锐对象撞击。门窗洞口、边、角、垛宜采取保护性措施。6.5 安全操作要求6.5.1 施工人员应遵守施工现场各项安全生产、环境保护管理制度，服从现场的统一管理，进入现场必须戴安全帽。施工现场严禁上下抛扔工具等物品。6.5.2 快装卡盘连接保温系统的材料现场存放时应采用不燃材料进行覆盖并远离火源。快装卡盘连接保温系统施工安装过程中不得进行焊接等明火作业。6.5.3 从事施工作业高度在2m以上时必须采取有效的防护措施,系好安全带，防止坠落。6.5.4 快装卡盘连接保温系统吊装施工及安装应严格按照专项施工方案施工，保证施工安全。6.5.5 必须对脚手架进行安全检查，确认合格后方可上人。脚手架应满铺脚手板，并固定牢固，严禁出现探头板。6.5.6 使用手持电动工具均应设置漏电保护器，戴绝缘手套，防止触电。7验收7.1 一般规定7.1.1 快装卡盘连接保温系统工程质量验收除应符合本标准外，尚应符合现行国家标准混凝土结构通用规范GB55008、建筑节能与可再生能源利用通用规范GB55015建筑工程施工质量验收统一标准GB50300、建筑装饰装修工程质量验收标准GB50210、建筑节能工程施工质量验收标准GB50411和混凝土结构工程施工质量验收规范GB50204的相关要求。7.1.2 快装卡盘连接保温系统工程应与主体结构一同验收，施工过程中应及时进行质量检查、隐蔽工程验收和检验批验收，并做好验收记录。【条文说明】7.1.3 快装卡盘连接保温系统与主体结构同时施工，因此无法分别验收，只能与主体结构一同验收。验收时结构部分应符合国家现行标准混凝土结构工程施工质量验收规范GB50204、高层建筑混凝土结构技术规程JGJ3等要求，保温系统部分应符合国家现行标准建筑节能工程施工质量验收标准GB50411及本标准的有关要求。7.2 .3快装卡盘连接保温系统施工质量验收应按下列要求进行：1快装卡盘连接保温系统工程施工质量应在施工单位自检合格的基础上进行；2参加工程施工质量验收的各方人员应具有相应的资格；3检验批质量应按主控项目和一般项目验收；4对涉及结构安全、节能、环境保护和主要使用功能的试块、试件及材料，应在进场时或施工中按照规定进行见证检验；5隐蔽工程在隐蔽前应由施工单位通知监理单位进行验收，并形成验收记录文件，验收合格后方可继续施工；6对涉及结构安全、节能、环境保护和使用功能的重要分部工程，应在验收前按规定进行抽样检验；7工程的感官质量应由验收人员现场检查，并应共同确认。7.1.4快装卡盘连接保温系统工程的检验批划分及施工质量验收记录应按现行国家标准建筑节能工程施工质量验收标准GB50411和建筑工程施工质量验收统一标准GB50300的有关规定执行。单挂网保温系统工程检验批分项工程质量合格，应符合下列规定：1主控项目应全部合格；2一般项目应合格。当采用计数检验时，至少应90%及以上检验点合格，且其余检验点不得有严重缺陷；3应具有完整的施工方案和质量检查、验收记录；4分项工程所含检验批均应合格。【条文说明】7.1.4 本条规定与现行国家标准建筑工程施工质量验收统一标准GB50300、建筑节能工程施工质量验收标准GB50411和各专业工程施工质量验收规范保持一致。当分项工程划分为检验批进行验收时，应遵守这些规定。7.1.5 快装卡盘连接保温系统根据施工进度应对下列部位或项目进行隐蔽验收，并形成验收记录和图像资料：1钢筋保护层厚度;2连接件牌号、规格、数量间距、锚固位置，锚固长度、镀锌层及热熔包覆厚度：3内置保温系统的安装固定；4保温板拼缝、阴阳角、门窗洞口及不同材料间交接处等特殊部位的构造做法，防止开裂和破坏的加强措施；5保温层、防护层厚度；6女儿墙、封闭阳台以及出挑构件等墙体易产生热桥部位的处理；7快装卡盘连接保温系统节点构造。【条文说明】7.1.5 本条列出墙体节能工程通常应该进行隐蔽工程验收的具体部位和内容，以规范隐蔽工程验收。当施工中出现本条未列出的内容时，应在施工组织设计、施工方案中对隐蔽工程验收内容加以补充。7.1.6 建筑节能分部工程质量验收合格应符合下列规定：1分项工程全部合格；2质量控制资料应完整；3外墙节能构造现场实体检验结果应符合设计要求；4建筑外窗气密性能现场实体检验结果应符合设计要求。7.1.7 建筑节能工程验收资料应单独组卷，验收时应对下列
