变频空调原理与故障维修方法全套.docx

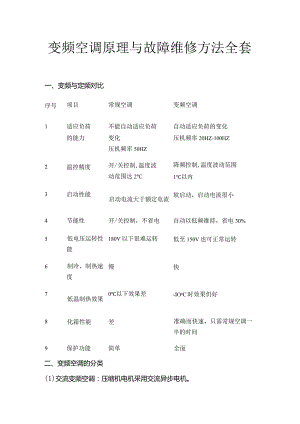

变频空调原理与故障维修方法全套一、变频与定频对比序号项目常规空调变频空调1适应负荷不能自动适应负荷自动适应负荷的变化的能力变化压机频率50HZ压机频率20HZ-100HZ2温控精度开/关控制,温度波动范围达2降频控制,温度波动范围1以内3启动性能启动电流大于额定电流软启动，启动电流很小4节能性开/关控制，不省电自动以低频维持，省电30%5低电压运转性能180V以下很难运转低至150V也可正常运转6制冷、制热速度慢快7低温制热效果0以下效果差-IOoC时效果仍好8化霜性能差准确而快速，只需常规空调一半的时间9保护功能简单全面二、变频空调的分类(1)交流变频空调：压缩机电机采用交流异步电机。(2)直流变频空调：压缩机电机采用永磁直流无刷电机。直流变频空调又分普通直流变频和全直流变频：0普通直流变频空调(ID):只有压缩机采用直流电机，室内外风扇电机为交流异步电机，一般采用毛细管节流0全直流变频空调(3D):压缩机与室内外风扇均为直流无刷电机，大多采用电子膨胀阀节流nn直流变频从控制方式上又分为120。方波控制和180。正弦波控制。注1:从概念上来说是不确切的，因为直流电是没有频率的，也就谈不上变频，但人们已经形成了习惯，对于采用无刷直流压缩机的空调器就称之为直流变频空调。注2:360。的说法和180。实际是一样的。度并不是几何中的角度，而是衡量电子元器件工作状态的参数。普通直流变频空调控制技术，压缩机转一圈，给它施加驱动力方向变化六次。矢量180度直流变频控制技术，实现了恒转矩驱动，即压缩机运转一圈的过程中驱动力时时刻刻与转子转动方向保持一致。三、变频空调控制功能及室外电控零件介绍四、变频空调接线介绍五、变频机运行环境1.1 模式适应性制冷运行一一o52,外侧47。C以上，空调器能运行，但运行在比较低的频率下，制冷量很小。运行过程出现一些保护性停机属于正常现象。低于0,控制系统报保护代码，禁止制冷运行。制热运行2032,范围内压缩机可正常启动运行,无需采用压缩机预热功能，在外侧-12。C以下温度下运行时，可能会出现频繁防冷风现象，在外侧27。C以上，可能会出现频繁防过热保护，均属正常情况。制热外侧高于32z控制系统报保护代码，禁止制热运行。1.2 电源适应性变频机电压范围160V±5V260V±5V电源频率50HZOHZ通用，频率波动±2Hz。1.3 排气、冷凝器、蒸发器温度排气温度115°C冷凝器温度62c（部分机型设定为60）制热蒸发器温度62°C以上温度均由控制系统进行自动保护。
