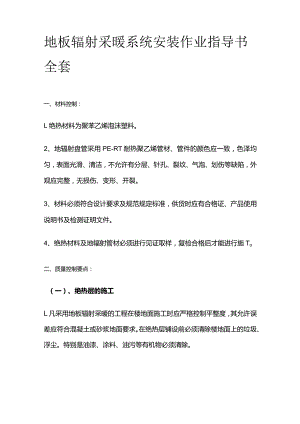

地板辐射采暖系统安装作业指导书全套.docx
地板辐射采暖系统安装作业指导书全套一、材料控制：L绝热材料为聚苯乙烯泡沫塑料。2、地辐射盘管采用PE-RT耐热聚乙烯管材、管件的颜色应一致，色泽均匀，表面光滑、清洁，不允许有分层、针孔、裂纹、气泡、划伤等缺陷，外观应完整，无损伤、变形、开裂。3、材料必须符合设计要求及规范规定标准，供货时应有合格证、产品使用说明书及检测证明文件。4、绝热材料及地辐射管材必须进行见证取样，复检合格后才能进行施To二、质量控制要点：（一）、绝热层的施工L凡采用地板辐射采暖的工程在楼地面施工时应严格控制平整度，其允许误差应符合混凝土或砂浆地面要求。在绝热层铺设前必须清除楼地面上的垃圾、浮尘。特别是油漆、涂料、油污等有机物必须清除。2、房间周围边墙、柱的交接处应设绝热保温带，其高度要高于混凝土回填层。3、按土建结构线和绝热层高度在墙壁上弹线控制绝热层厚度，进行水泥发泡施工。（二）、加热管的敷设L按施工图要求，将管的轴线位置用墨线弹在绝热层上。2、加热盘管的弯曲部分不得出现硬折弯现象，塑料管不应小于管道外径的8倍，复合管不应小于管径的5倍，埋设在填充层内的加热管不得有接头。3、加热管切割应采用专用剪刀切割，切口应平整，断口面应垂直于管轴线。4、加热盘管管径间距长度应符合设计要求。间距偏差不大于正负IOmmo5、在集分水器附近以及其他局部加热管排列比较密集的部位，当管间距小于100mm时，加热管外部设置柔性套管。6、加热管出地面至集分水器连接处，弯管部分不宜露出地面装饰层。加热管出地面至集分水器下部球阀接口之间的明装管段，外部加装塑料套管。套管应高出装饰面150200mmo7、加热管安装间断或完毕时，敞口处应随时封堵。（三）、初次试压每个分段（单元）、分层（楼层）分户管道安装完毕后即可进行初次试压,首先向管内注水,水加满后检查接口有无异常情况后方可缓慢升压,盘管隐蔽前必须进行水压试验，加压到工作压力的L5倍，但不小于0.6Mpao稳压Ih内压力降不大于0.05MPa,且不渗漏为合格。（四）、细石混凝土填充层施工L在加热管初次试压合格后进行细石混凝土填充层施工，并铺设钢丝网做好隐蔽验收。2、细石混凝土填充层施工在盘管加压（不小于0.6MPa）状态下铺设，回填层凝固后方可泄压。3、细石混凝土填充层施工前，必须将敷设完管道后工作面上的杂物、灰渣清除干净。4、铺设回填层时，严禁在盘管上行走、踩踏，不得有尖锐物件损坏盘管，防止盘管上浮，要小心下料、拍卖、找平。5、细石混凝土填充层施工接近初凝时，在表面进行二次拍实、压抹，防止顺管轴线出现裂缝，表面压抹后应保湿养护14d以上。（五）、伸缩缝的设置：1、在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝，伸缩缝填充材料采用搭接方式连接，搭接宽度不小于IOmm,伸缩缝与墙、柱有可靠的固定措施与地面绝热层连接紧密伸缩缝宽度不小于IOmm,材料采用高发泡聚乙烯泡沫塑料。2、当地面面积超过30rf或边长超过6m时，按不大于6m间距设置伸缩缝。3、伸缩缝从绝热层的上边缘做到填充层的上边缘。（六）、集分水器安装施工L集分水器的安装可在加热管敷设前安装，也可在敷设细石混凝土回填后与阀门一起安装，安装必须平直牢固，在敷设细石混凝土前安装需要做水压试验。2、当水平安装时，分水器在上，集水器在下。中心距为200mm,且集水器中心距地面300mmo3、当垂直安装时，集分水器下端距地面不小于150mm。（七）低热管道安装容易出现的问题及不热的原因：L地热管道安装容易出现的问题：1.1地热材料进场不履行报验程序。L3地热的防潮层、防水层、隔热层及伸缩缝不符合设计要求。1.4加热盘管间距、管径、长度不符合设计要求。2、控制要点:2.1 地热管进场时应提供产品出厂合格证、检验报告、经监理工程师验收合格，并按要求见证送检，复试合格后方可使用，不合格材料坚决退场。2.2 加热盘管在安装前，应按照图纸设计的管径，间距及长度在施工层做地热盘管样板间。2.3 地热的防潮层一般采用铝箔，也可以用防水材料代替；隔热层一般采用聚苯乙烯泡沫塑料板，也可以采用发泡水泥材料；防水层应设在填充层至上，地面面层之下；伸缩缝在加热盘管大于30m长边大于6m设置伸缩缝，缝宽应大于或等于5mm,缝内应填充弹性膨胀性材料。2.4 加热盘管管径、间距和长度应符合设计要求。间距偏差不大于士IOmmo一般管间距不超过300mm。3、地热不热的原因：3.1地热盘管出现折弯现象；3.3 过滤器堵塞；3.4 压力太小导致水循环慢；4、控制要点：4.1 在施工中,弯曲半径应符合塑料管不应小于管道外径的8倍，复合管不应小于管道外径的5倍。4.2 在施工中各回路管线应基本相等，相差不能大于30m.管线布置最合理的长度为40-50mo4.3 在系统运行时，如果是集中供热，压力过小，应与热力公司沟通，调节压力。如果是壁挂炉供热，应在管道回水管上加设循环泵，调高水循环压力。
