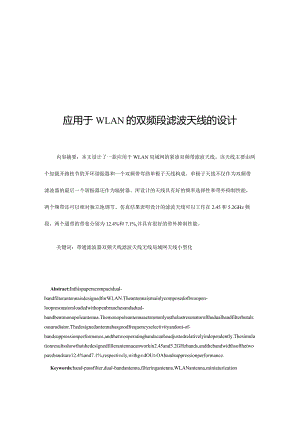

应用于WLAN的双频段滤波天线的设计.docx

应用于WLAN的双频段滤波天线的设计内容摘要：本文设计了一款应用于WLAN局域网的紧凑双频带滤波天线。该天线主要由两个加载开路枝节的开环谐振器和一个双频带弯曲单极子天线构成。单极子天线不仅作为双频带滤波器的最后一个谐振器还作为辐射器。所设计的天线具有好的频率选择性和带外抑制性能，两个频带还可以相对独立地调节。仿真结果表明设计的滤波天线可以工作在2.45和5.2GHz频段，两个通带的带宽分别为12.4%和7.1%,并具有很好的带外抑制性能。关键词：带通滤波器双频天线滤波天线无线局域网天线小型化Abstract:Inthispaperacompactdual-bandfilterantennaisdesignedforWLAN.Theantennaismainlycomposedoftwoopen-loopresonatorsloadedwithopenbranchesandadual-bandbentmonopoleantenna.Themonopoleantennaactsnotonlyasthelastresonatorofthedualbandfilterbutalsoasaradiator.Thedesignedantennahasgoodfrequencyselectivityandout-of-bandsuppressionperformance,andthetwooperatingbandscanbeadjustedrelativelyindependently.Thesimulationresultsshowthathedesignedfillerantennacanworkin2.45and5.2GHzbands,andthebandwidthsofthetwopassbandsare12.4%and7.1%,respectively,withgdOUt-OAbandsuppressionperformance.Keywords:band-passfilter,dual-bandantenna,filteringantenna,WLANantenna,miniaturization目录一、引言41.1 课题研究背景与意义41.2 本文主要研究内容4二、滤波器和天线基本设计理论52.1 滤波器相关理论52.1.1 微波滤波器的概念52.1.2 微波滤波器的相关参数指标52.2 天线相关理论基础62.3 滤波天线设计方法8三、双频带滤波天线的协同设计103.1 三阶双频切比雪夫带通滤波器设计83.2 双频弯曲单极天线143.3 滤波器和单极天线的集成17四、结论20参考文献22致谢24一、引言1.1 课题研究背景与意义近年来，随着新科技成果的不断涌现，移动通信系统也跟着更新换代，特别是在微波和射频电路领域。而滤波器与天线无疑是这一领域中的两朵桂冠。在对于整个通信系统水平改善方面，功能优异的滤波器和天线的效果作用是毋庸置疑的。滤波器作为一个频率选择器，对于系统的频率进行筛选，其功用在通信系统中是至关重要的。滤波器发展至今其尺寸由大变小，制式也由重变轻。天线则主要是作为通信系统的信号收发设备，其结构杂乱多样，有时可能是简单的金属贴片，有时却是结构复杂的电路设备。然而无论结构如何，天线发展的趋势也是一样的，即小型化、高增益、宽带化等45。在以往的设计中，一般是独立设计滤波器与天线，再用50Q传输线将滤波器与天线进行级联，这样会导致许多问题。首先会造成许多不必要的的系统损耗，而且会使得整个系统结构的体积增大。最关键的是由于在将滤波器和天线级联时，二者之间难免会存在相互作用，这会导致阻抗不匹配等问题的出现，进而致使电路的性能变差。后来人们通过采用更好的级联方式设计天线和滤波器，将二者集成到一个器件中，形成具有滤波特性的天线，这便是滤波天线。正因为滤波天线相当于把天线和滤波器两者排列组合成一个新的元器件，进化后的元件不仅保留了原天线持有的部分辐射特性，而且比一般天线具有更好的频率选择性，可以有效地避免外部信号的干扰。滤波天线有许多优点。首先，整流滤波特性作为滤波天线的重要特性，如应用整流天线来提高整流效率，或应用某些天线系统需要实现特定的功能。一般来说，滤波天线通常在频率选择性和损耗性等方面表现较好。在传统的通信系统中，天线和滤波器通常作为两个器件独立设计，若在两者之间加入阻抗匹配网络，会增加系统的插入损耗，降低电路性能；若不使用阻抗匹配网络，则会严重恶化通带边缘的滤波特性，同时也会降低系统的选择性。因此相比而言滤波天线的优势便凸显出来.1.2 主要研究内容本文所设计并研究的紧凑型双频滤波天线，其组成包括一个抽头馈线、两个双频带抽头加载开环谐振器和一个双频带弯曲单极子天线。用工作频带相同的双频弯曲单极天线取代滤波器的末级谐振器，通过天线与一阶谐振器之间的耦合建立滤波器天线模型。使用HFSS仿真，初步分析，研究相关尺寸参数的影响，调整天线的结构，进一步优化以达到期望的频带、滤波特性和辐射特性。实验结果表明，所设计出的滤波天线在预期的2.45和5.2GHZ附近具有良好的频率选择性，带宽分别为12.俄和7.1队且带外抑制性能优异，基本达到要求。二、滤波器和天线基本概念理论2.1滤波器相关理论基础2.1.1微波滤波器的概念作为微波电路装置，微波滤波器的主要目的是保证信号能量在要求的通带范围内几乎是无损传输的，在不必要的阻带范围内保持高损耗和高衰减，从而调整信号传输和接收的频率特性。2.1.2微波滤波器的相关参数指标(1)截止频率(CutoffFrequency)基于最小插入损耗情况，截止频率通常被定义为与通带对应振幅低3db的频率。(2)绝对带宽(BandWidIh)和相对带宽(FractionalBandwidth)指滤波器允许通过的频谱宽度。绝对带宽定义为BW=fz-(j,f2和fi是相应的上行、下行截止频率，相对带宽定义为FBW=BWfo,fo为中心频率。(3)带内纹波(In-bandRipple)带内纹波是指当插入损耗响应曲线在滤波器通带内浮动时，峰值和谷指之间的差异。(4)插入损耗(InsertionLoss)插入损耗通常表示为滤波器通带中心频率点的能量衰减，它反映了由于滤波器引入系统而引起的目标信号衰减。2. 2天线相关理论基础1. 2.1天线的概念天线实际上是在通讯中尽可能高效地接收和传送空间电磁波主要装置。2. 2.2天线相关参数指标(1)方向函数：假设天线位于球面坐标系的原点，如图2.1所示，当它向周围环境定向辐射(或接收)电磁波时，其周围辐射场的相对空间分布的数学表达式是角坐标(O,)距离r的函数。图2.1空间方位角(2)方向图：通常是三维立体图，基于方向函数的图形表示，包括E平面和H平面。(3)天线增益系数：增益系数G表示如下，SmaX是天线最大辐射方向某一点产生的功率密度，S0是该点理想全向天线的功率密度。S(7=-三.(2.1)S,(4)天线频带宽度：一般来说通带中IOdB的回波衰减量上限频率fu和下限频率fi之差为天线的带宽：BW=fu-fi(22)2.3滤波天线设计方法迄今为止大致存在三种设计方法。(b)第一种是通过直接级联的方式将二者进行组合°3。如图2.2所示，据文献”中，首先确定局域网的工作频段，然后分别设计能涵盖所需频段滤波器与天线，最终把二者直接级联，期间可以适当调整一些匹配因素像如缝隙宽度、馈线位置等。这种方法明显有许多不足之处。直接级联相当于一种简单的叠加，如果二者尺寸都较大的的情况下最后整合的滤波天线的尺寸可能会非常臃肿。并且叠加之后的制成品因为缺少具体理论与相关公式的支持，在所需工作频段方面是否能达到要求也尚存疑。(a)图2.2直接级联法所得滤波天线示意图第二种可以说是脱胎于前一种146。如图2.3所示，在此类设计过程中，天线不仅作为辐射器工作，而且作为滤波器的谐振器，与滤波器集成在一起进行综合设计。与第一种方法不同的是，之所以天线替换或取代某节谐振器是要让最终得到的滤波天线能在工作频段上更加贴近原来的单一滤波器或是天线所工作的频段，甚至保持相同。而且因为没有直接级联，在综合设计的过程中相当于把匹配网络省略，整个系统的尺寸也比直接级联要小得多。除此之外综合设计的优势还体现在通过不断的调试可以保留一定原本滤波器、天线自身所具备的一些特性。如果所组成的滤波器、天线性能优异，最终综合设计而成的滤波天线也会继承相当一部分性能。图2.3综合设计方法所得滤波天线结构示意图除此之外，这种设计方法相当于是设计一种独特的具有辐射功能的滤波器，因此在系统理论与相关参数尺寸公式方面可以适度沿用原滤波器的某些理论公式。当然这种设计方法也存在许多缺点，如由于原本的滤波器内部可能存在数个谐振器，用天线替代时要如何耦合匹配，最终所得的滤波天线的匹配效果能否达到预期要求，信号的衰减与损耗如何尽量避免等一系列问题。本文所使用的设计方法便是这第二种方法。第三种方法也是迥然相异的，它并非在滤波器上进行综合设计，而是在天线上进行融合设计f7-O如图2.4所示，这是一款典型的没有附加滤波电路的源波天线。在通信系统中给天线构造一些具备滤波效果的寄生单元，常见的寄生单元有许多，如开路、短路过孔、短路枝节或开槽等。这些结构可以使得原本单一的天线具备一定的滤波特性。此举省略了滤波电路，由此使得整个滤波天线的总体尺寸与一般贴片天线相同，具备更优异的滤波效果更实现了小型化。然而这种方法的缺点也比较明显，如对于短路枝节的加载位置和U形槽的尺寸和位置没有精确的计算公式，需要一定的工程经验并进行反复的模拟试验。此外,一旦天线形式改变，这种融合设计方法可能无法实现。图2.4融合设计所得滤波天线结构示意图三、双频带滤波天线的综合协同设计3.1双频带通滤波器的设计首先设计一款双频带通滤波器，如图3.1所示，该滤波器主要由三个加载有开路枝节的开环方形谐振器构成，是切比雪夫型，采用抽头馈电。滤波器制作在FR4介质衬底上，介质的介电常数e,=4.4,厚度h=lmm,介质损耗角tan=0.02。但谐振器仅开环不能满足需求，还要在谐振器内部加载开路枝节，并根据第二通带的谐振频率来决定其的长度和位置。图3.2中是单个抽头加载开环谐振器结构的几何图形，整个滤波器可以看做是三个这样类似的谐振器组合而成，其共振条件公式：(3. 1)tan(n)+tan(n)+tan(n)=0在方程(3.1)中，n是双频谐振器的f与f;的比率，万与fi分别表示开环谐振器的高次谐振频率和基本谐振频率，式中0,、02与03分别表示此开环谐振器中各部分电长度，其中,与O2是加载开路枝节到两个开路端的电长度，0,与。2的长度和决定了基本谐振频率fi的大小；。3是加载开路枝节的电长度，长度决定高次谐波频率f的大小，工作频率与电长度。3满足下列关系：=tLTff)在公式(3.2)中，L2是开环谐振器内部的开路短截线的物理尺寸，g是f,所对应的介质中的导波波长。通过分别调整。，、02和03的长度，可以灵活的改变两个频率的大小。因此根据实际要求，当频率fi与f;选择2.45、5.2GHZ时，可以计算出两个频率的比值n=2.12,根据上面提到的公式(3.1)和(3.2)分别计算出各部分的电长度为,=149.91o,02=49.98o,O3=26.3°。接下来根据公式求馈线位置：'#3%(3.3)(3.4)UFBW其中FBW表示预期的部分带宽。g、g2、g3和g4是标准值。计算所得的Qe,和QC2分别为8.6和10.3。通过求解方程，理论耦合系数k2和k23分别等于0.11和0.09。FBW根据设定带宽，获得馈线位置和耦合缝隙。谐振器间距经由求取曲个语等鬃间的耦合系数得到，以下为公式：FBW"荷5)(3.6)公式5）和6）是根据预期带宽和切比雪夫低通模型所确定的耦合系数，公式7）是根据仿真得到的奇偶模谐振频率计算的耦合系数，只要计算每个通带的M2分别等于ki2与kz3就可以确定耦合距离。如图3.4所示，可以得出第一通带内F=2.27GHZFz2=2.53GHz,第二通带内F=4.88GHzFm=5.31GHz0图3.5表示当耦合缝隙距离S改变之后，耦合系数k是如何改变的，显然随距离增加，谐振器之间的耦合系数降低，因此最恰当的的距离S取O.55mm。根据公式(3.1-3.7)可以计算出整个谐振器的所有尺寸，在表1中列出了各部分的具体尺寸。图3.1双频带通滤波器的几何图形图3.2抽头加载开环谐振器的几何图形表1滤波器尺寸（mm）变量数值变量数值变量数值LI9.51,35T0.6W;1.9Oi1.67Hl5J5.12O21.39H22.7W21O31.89H35.56s.PortlPorQ图3.3谐振器之间的全波模拟结构几何图形4图3.6给出了仿真的滤波器的S”和Sz。从图中可以看出，此滤波器两个中心频率分别在2.45、5.2GHz附近，两个通带的带宽为为2.44-2.5IGHZ、5.18-553GHz,通带的插入损耗分别为4dB和5dBo-10-15-20-30H 3SSr -4Q-45-50-55246频率(GHZ)图3.6滤波器的仿真结果3.2双频弯曲单极天线的设计为了设计的双频天线与前一节的滤波器具有相同谐振频率，一个双频单极子天线如图3.7所示。通过弯折单极子天线为厂形状来减小天线的尺寸，单极子天线的两个臂长分别决定天线的两个频段，弯曲单极天线可以看作是一个串联谐振器。天线也制作在FR4衬底上，e=4.4,h=lmm,介质损耗角tan0-0.02,尺寸为30X2Omm2,用50Q的微带线馈电，制作在FR4介质衬底上，底层是大小为LiXW3的接地板，从馈点到第一个弯折开路端的总长度为L21+W1+L3,由高频谐振频率决定；从馈电点到第二个完整开路端的总长度为L21+L22+W2+L4,由低频谐振频率决定。通过优化各部分尺寸如表2所示，可以获得与上文设计的滤波器具有相近谐振频率的双频天线。图3.8给出了设计双频单极子天线的仿真结果S曲线，从图中可以看出天线工作在2.45GHZ和5.2GHZ频段，两个频段的带宽分别为2.44-2.72和5.08-5.34GHz。此双频带弯曲单极天线的结构简单，通过适当设置单极天线和滤波器之间的耦合，以较为方便地与双频带滤波器进行集成。图3.7双频弯曲单极天线Ll13L32.2W;4.41“4L2+L214.5W320W26.5W；153.3滤波器和单极天线的集成由于滤波器和单极天线工作在相似的频带上，所以将前一节设计的单极天线代替上文设计的滤波器的末阶（第三个）谐振器，并适当地与滤波器的第二个谐振器通过平行耦合线方式进行耦合，综合的涯波天线结构图如图3.9所示，滤波天线制作在FR4介质衬底上，介质的介电常数£；=4.4,厚度h=lmm,介质损耗角tan0-0.02,介质基板大小为20X4Omm2。表3是此滤波天线各部分尺寸参数。图3.9滤波天线几何结构表3滤波天线尺寸（mm）变量数值变量数值变量数值W820Gi0.55M：5.22Lg26.2Lj5M24L;5.5O2L1M32W;1.9G20.35M210.22O11H25.75M39.5L：5.12J；8.63M63.8Lf9.5J28L40Hi7.16J34.4W1-1在对滤波天线的各部分参数进行优化，发现滤波器的开口环谐振的宽度、滤波器谐振器和天线之间的耦合缝隙对滤波天线的性能影响较大。首先研究滤波器开口环谐振的宽度改变对滤波天线性能的影响。图3.10展示了滤波器的开口环谐振的宽度分别在0.8mm、1.0mm、1.2mm的情况下的滤波天线S参数对比。从图中可以看出，随着宽度的增加或减小，滤波天线在第一频带之间内通带宽度基本没有变化，而第二频带内通带宽度略微增加或减小，且两个通带的匹配性均变差。在宽度为Lomm时，两通带匹配最好。S3.10宽度分别为0.8mm、Imm与L2mm时滤波天线仿真结果性能参数曲线接下来研究滤波器谐振器和天线之间的耦合缝隙对滤波天线性能的影响。图3.12展示了耦合缝隙分别为0.35mm、0.55mm与0.75mm的情况下的滤波天线S参数。从中可以看出缝隙加宽后，天线在两个通带内损耗略微增加，通带的匹配都变差；缝隙变窄后，滤波天线在第频带之间内通带宽度基本没有变化，第二通带向高频移动，但部分回波损耗不符合要求，匹配也变差。只有在缝隙为0.55mm时，两个通带内的匹配最好。图3.11耦合缝隙分别为0.35mm、055mm与0.75mm时滤波天线仿真结果性能参数曲线综合上述研究可以得出，所设计的这款滤波天线的性能在滤波器的开口环谐振的宽度为1.Our谐振器与天线间耦合缝隙为O.55mm时达到最好。最后数据整理好后滤波天线最终的性能参数曲线如图3.12所示。从图中可以清楚观察到在2.36-2.67和5.01-5.38GHZ上具有良好的频率选择性和较好的陡峭性。S,的阻带接近OdB,表现出较优异的带外性能，相对带宽为12.4%和7.1%。此滤波天线在低频段天线在低频段具有类单极子天线特性，在高频段天线具有类似于贴片天线的辐射特性。图3.13给出了2.45和5.2GHZ时Xoy平面、yoz平面和3D辐射方向图，可以看到在2.45和5.2GHZ附近天线的辐射大致是全向性的。 10 -520 -频率(GHZ)图3. 12滤波天线的仿真结果性能参数曲线图3.13（八）(B)分别为滤波天线在2.45GHz、5.2GHZ辐射方向图四、结论本文首先分别设计了个双频滤波器和双频天线，然后应用文中所提及的方法对其进行协同综合设计，将短截线加载开环谐振器和弯曲单极子天线通过平行耦合线的方式进行耦合，设计出一款结构简单、损耗较小、成本低、易于制造，可以应用在WLAN局域网的中的小型双频段滤波天线。实验结果表明，所设计出的滤波天线在预期的2.45和5.2GHZ附近具有良好的频率选择性，基本达到要求。参考文献1魏文元，宫德明，等.天线原理M.北京：国防工业出版社，1985,1-3.2林昌禄.天线工程手册M北京：电子工业出版社，2008,4.3林为干微波网络M.北京：国防工业出版社，1978,9T4.4K.Chang.MicrostripFiltersforRF/MicrowaveApplicationsM.JohnWileySons,Inc,2001.5M.Makimoto,s.Yamashita.无线通信中的微博谐振器与滤波器M.北京：国防工业出版社,2002,168-176.6C.T.Chuang,SJ.Chung.NewprintedfiteringantennawithselectivityenhenchementC.Proceedingsofthe39thEuropeanMicrowaveConference,2009,747-750.7C.T.Chuang,SJ.Chung.SynthesisanddesignofanewprintedfilteringantennaC.IEEETransactionsonAntennasandPropagation.2011,59(3),1036-1042.8Jong-HoonL,KideraN,etal.V-bandintegratedfilterandantennaforLTCCfront-endmoduleslCJ.IEEEMTT-SInternationalMicrowaveSymposiumDigest,SanFrancisco,CA,2006,978-981.9钟顺时.天线理论与技术M.北京：电子工业出版社，2011.10余晨，洪伟，周健义.基片集成波导全向滤波天线多天线阵列.电波科学报N.2012,02:301-30611JW.-J.Wu,S-L.Zuo,X-M.Huang,etal.Compactdual-bandloop-loadedmonopolewithinte-gratedband-selectfilterforWLANapplicationC.2012,381-383.121J.-H.Lee,N.KideraS.Pinel,etal.Fullyintegratediassivefront-endsolutionsforaV-bandLTCCwirelesssystemJ.lEEEAntennasandWirelessPropagationLetters,2007;6:285-288.13S.Chen,Y.Zhao,M.Peng,etal.Acodesignedcompactdual-bandfilteringantennawithpinloadedforWLANapplicationsJ.InternationalJournalAntennasPropag,2014,2014:1-6.14C.K.Lin,SJ.Chung.Acompactedge-fedfilteringmicrostripantennawith0.2dBequal-rippleresponseC.2009,378-380.15C.Chuang.S.Chung.SynthesisanddesignofanewprintedfilteringantennaJ.IEEETransactionsonAntennasandPropagation2011,59(3):1036-1042.16WJ.Wu,YZ.Yin,S.L.Zuo,etal.Anewcompactfilter>antennaformodemwirelesscommunicationsystemsJ.IEEEAntennasandWirelessPropagationLetters,2011,10:1131-1134.17X.-Y.Zhang,W.Duan,Y.-M.Pan.High-gainfilteringpatchantennawithoutextracircuitJ.IEEETransactionsonAntennasandPropagation,2015,63(12):5883-5888.18P.F.Hu,YMPan,XY.Zhang,etal.BroadbandfilteringdielectricresonatorantennawithwidestopbandJ11EEETransactionsonAntennasandPropagation,2017,65(4):2079-2084.19W.Duan,XY.Zhang,ctal.Dual-polarizedfilteringantennawithhighselectivityandIlowcrosspolarizationJIEEETransactionsonAntennasandPropagation,2016,64(10):4188-4196.20XY.Zhang,Y.Zhang,Y.-MPan.elal.Dual-bandbasestationarrayusingfilteringantennaelementsformutualcouplingsuppressionJ.IEEETransactionsonAntennasandPropagation,2016,64(8):3423-3430.21X.Y.Zhang,Y.Zhang,Y-MPan,etal.Low-profiledualbandfilteringpatchantennaanditsapplicationtoLTEMIMOsystemJ.IEEETransactionsonAntennasandPropagation,2017,65(1):103-113.致谢首先非常感谢我的导师XXX老师这段时间对我的督促与指导，是他在我进行毕业设计过程中，从选题开题到知识学习、实验模拟及修改论文中对我进行一丝不苟的指导与教诲，带领我一步步完成我的毕业设计。也感谢从开题、审题、中期检查以及最终答辩等各项环节的老师的认真与负责，感谢这一程上曾帮助过我的老师以及同学。时光如梭，四年时光宛如昨日，我已成为一名大四毕业生。在这里很感谢山西大学四年来对我的栽培，感谢学院各位领导、老师对学生的无私付出。最后感谢我的家人一直以来对我的支持。你们是我心灵的港湾。电脑快捷知识大全编辑本段一、常见用法Fl显示当前程序或者windows的帮助内容。F2当你选中一个文件的话，这意味着“重命名”F3当你在桌面上的时候是打开“查找：所有文件”对话框FlO或ALT激活当前程序的菜单栏windows键或CTRL+ESC打开开始菜单CTRL+ALT+DELETE在Win9x中打开关闭程序对话框DELETE删除被选择的选择项目，如果是文件，将被放入回收站SHIFT+DELETE删除被选择的选择项目，如果是文件，将被直接删除而不是放入回收站CTRL+N新建一个新的文件CTRL+0打开“打开文件”对话框CTRL+P打开“打印”对话框CTRL+S保存当前操作的文件CTRL+X剪切被选择的项目到剪贴板CrRL+1NSERT或CTRL+C复制被选择的项目到剪贴板SHIFT+INSERT或CTRL+V粘贴剪贴板中的内容到当前位置ALT+BACKSPACE或CTRL+Z撤销上一步的操作ALT+SHffT+BACKSPACE重做上一步被撤销的操作Windows键+L锁屏键Windows键+M最小化所有被打开的窗口。Windows键+SHIFT+M重新将恢复上一项操作前窗口的大小和位置Windows键+E打开资源管理器WindOWS键+F打开“查找：所有文件”对话框Windows键+R打开“运行”对话框Windows键+BREAK打开“系统属性”对话框WindOWS键+CTRL+F打开“查找：计算机”对话框SHlFT+FlO或鼠标右击打开当前活动项目的快捷菜单SHIFT在放入CD的时候按下不放，可以跳过自动播放CD。在打开WOrd的时候按下不放，可以跳过自启动的宏ALT+F4关闭当前应用程序ALT+SPACEBAR打开程序最左上角的菜单ALT÷TAB切换当前程序ALT+ESC切换当前程序ALT+ENTER将windowsF运行的MSDoS窗口在窗口和全屏幕状态间切换PRINTSCREEN将当前屏幕以图象方式拷贝到剪贴板ALT+PRINTSCREEN将当前活动程序窗口以图象方式拷贝到剪贴板CTRL+F4关闭当前应用程序中的当前文本（如word中）CTRL+F6切换到当前应用程序中的下一个文本（加1shift可以跳到前一个窗口）在IE中：ALT+RIGHTARROW显示前一页（前进键）ALT+LEFTARROW显示后一页（后退键）CTRL+TAB在页面上的各框架中切换（力口Shift反向）F5刷新CTRL+F5强行刷新目的快捷键激活程序中的菜单栏FlO执行菜单上相应的命令ALT+菜单上带下划线的字母关闭多文档界面程序中的当前窗口CTRL+F4关闭当前窗口或退出程序ALT+F4复制CTRL+C剪切CTRL+X删除DELETE显示所选对话框项目的帮助Fl显示当前窗口的系统菜单ALT+空格键显示所选项目的快捷菜单SHIFT+F10显示“开始”菜单CTRL+ESC显示多文档界面程序的系统菜单ALT+连字号（一）粘贴CTRL+V切换到上次使用的窗口或者按住ALT然后重复按TAB,切换到另一个窗口ALT+TAB撤消CTRL+Z编辑本段二、使用“Windows资源管理器”的快捷键目的快捷键如果当前选择展开了，要折叠或者选择父文件夹左箭头折叠所选的文件夹NUMLOeK+负号(一)如果当前选择折叠了，要展开或者选择第一个子文件夹右箭头展开当前选择下的所有文件夹NUMLOCK+*展开所选的文件夹NUMLOCK+加号(+)在左右窗格间切换F6编辑本段三、使用WINDOWS键可以使用Microsoft自然键盘或含有Windows徽标键的其他任何兼容键盘的以下快捷键。目的快捷键在任务栏上的按钮间循环WINDOWS+TAB显示“查找：所有文件”WIND0WS+F显示“查找：计算机”CTRL+WINDOWS+F显示“帮助"WINDOWS+F1显示“运行”命令WINDOWS+R显示“开始”菜单WINDOWS显示“系统属性”对话框WINDOWS+BREAK显示“Windows资源管理器"WINDOWS+E最小化或还原所有窗口WIND0WS+D撤消最小化所有窗口SHIFT+WINDOWS+M编辑本段四、“我的电脑”和“资源管理器”的快捷键目的快捷键关闭所选文件夹及其所有父文件夹按住SHlFT键再单击“关闭按钮(仅适用于“我的电脑”)向后移动到上一个视图ALT+左箭头向前移动到上一个视图ALT+右箭头查看上一级文件夹BACKSPACE编辑本段五、使用对话框中的快捷键目的快捷键取消当前任务ESC如果当前控件是个按钮，要单击该按钮或者如果当前控件是个复选框，要选择或清除该复选框或者如果当前控件是个选项按钮，要单击该选项空格键单击相应的命令ALT+带下划线的字母单击所选按钮ENTER在选项上向后移动SHIFT+TAB在选项卡上向后移动CTRL+SHIFT+TAB在选项上向前移动TAB在选项卡上向前移动CTRL+TAB如果在“另存为”或“打开”对话框中选择了某文件夹，要打开上一级文件夹BACKSPACE在“另存为”或“打开”对话框中打开“保存到”或“查阅”F4刷新“另存为”或“打开”对话框F5编辑本段六、桌面、我的电脑和“资源管理器”快捷键选择项目时，可以使用以下快捷键。目的快捷键插入光盘时不用“自动播放”功能按住SHlFT插入CD-ROM复制文件按住CTRL拖动文件创建快捷方式按住CTRL+SHIFT拖动文件立即删除某项目而不将其放入SHIFT+DELETE“回收站”显示“查找：所有文件”F3显示项目的快捷菜单APPLICATlON键刷新窗口的内容F5重命名项目F2选择所有项目CTRL+A查看项目的属性ALT+ENTER或ALT+双击可将APPLlCATION键用于Microsoft自然键盘或含有APPLlCATION键的其他兼容键编辑本段七、Microsoft放大程序的快捷键这里运用WindoWS徽标键和其他键的组合。快捷键目的Windows徽标+PRINTSCREEN将屏幕复制到剪贴板（包括鼠标光标）Windows徽标+SCROLLLOCK将屏幕复制到剪贴板（不包括鼠标光标）WindOWS徽标+PAGEUP切换反色。Windows徽标+PAGEDOWN切换跟随鼠标光标Windows徽标+向上箭头增加放大率Windows徽标+向下箭头减小放大率编辑本段八、使用辅助选项快捷键目的快捷键切换筛选键开关右SHIFT八秒切换高对比度开关左ALT+左SHIFT+PR1NTSCREEN切换鼠标键开关左ALT+左SF11FT+NUMLOCK切换粘滞键开关SHIFT键五次切换切换键开关NUMLoCK五秒QQ快捷键，玩QQ更方便AIt+S快速回复Alt+C关闭当前窗口Alt+H打开聊天记录Alt+T更改消息模式Ait÷J打开聊天纪录Ctrl÷A全选当前对话框里的内容Ctrl+FQQ里直接显示字体设置工具条Ctrl+J输入框里回车（跟回车一个效果）Ctrl+M输入框里回车（跟回车一个效果）Ctrl+L对输入框里当前行的文字左对齐Ctrl+R对输入框里当前行的文字右对齐Ctrl+E对输入框里当前行的文字居中Ctrl+V在qq对话框里实行粘贴Ctrl+Z清空/恢复输入框里的文字Ctrl+回车快速回复这个可能是聊QQ时最常用到的了Ctrl+Alt+Z快速提取消息Ctrl+Alt+A捕捉屏幕最常用的快捷键F5刷新DELETE一删除TAB改变焦点CTRL+C-.复制CTRL+X-剪切CTRL+V.-粘贴CTRI+A一_全选CTRI+7撤销CTRI保存XIXJL/1ZxALT÷F4一一关闭CTRL+Y恢复LZ>1¼-JALT+TAB-切换CTRL+F5,强制刷新CTRL÷W-关闭CTRL+F-查找SHIF+DELETE永久删除CTRL+ALT+DEL任务管理SHlFT+TAB-反向切换CTRL+空格一中英文输入切换CTRL+Shift输入法切换CTRL+ESC-开始菜单CTRL+ALT+ZQQ快速提取消息CmL+ALT+AQQ截图工具CrRL+ENTERQQ发消息Alt+1保存当前表单Alt+2保存为通用表单Alt+A展开收藏夹列表资源管理器END显示当前窗口的底端HOME显示当前窗口的顶端NUMLOCK+数字键盘的减号(一)折叠所选的文件夹NUMLoCK+数字键盘的加号(+)显示所选文件夹的内容NUMLOCK+数字键盘的星号(*)显示所选文件夹的所有子文件夹向左键当前所选项处于展开状态时折叠该项，或选定其父文件夹向右键当前所选项处于折叠状态时展开该项，或选定第一个子文件夹自然键盘【窗口】显示或隐藏“开始”菜单【窗口】+Fl帮助【窗口】+D显示桌面【窗口】÷R打开“运行”【窗口】+E打开“我的电脑”【窗口】+F搜索文件或文件夹【窗口】+U打开“工具管理器”【窗口】+BREAK显示“系统属性”【窗口】+TAB在打开的项目之间切换辅助功能按右边的SHIFT键八秒钟切换筛选键的开和关按SHlFT五次切换粘滞键的开和关按NUMLOCK五秒钟切换切换键的开和关左边的ALT+左边的SHIFT+NUMLOCK切换鼠标键的开和关左边的ALT+左边的SHIFT+PRINTSC
