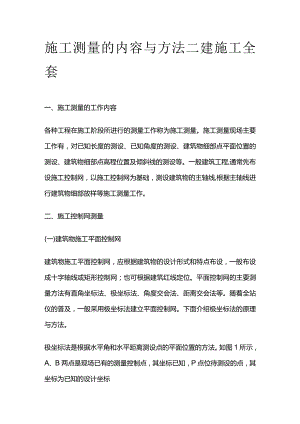

    施工测量的内容与方法 二建施工全套.docx

    施工测量的内容与方法二建施工全套一、施工测量的工作内容各种工程在施工阶段所进行的测量工作称为施工测量。施工测量现场主要工作有,对已知长度的测设、已知角度的测设、建筑物细部点平面位置的测设、建筑物细部点高程位置及倾斜线的测设等。一般建筑工程,通常先布设施工控制网,以施工控制网为基础,测设建筑物的主轴线,根据主轴线进行建筑物细部放样等施工测量工作。二、施工控制网测量(一)建筑物施工平面控制网建筑物施工平面控制网,应根据建筑物的设计形式和特点布设,一般布设成十字轴线或矩形控制网;也可根据建筑红线定位。平面控制网的主要测量方法有直角坐标法、极坐标法、角度交会法、距离交会法等。随着全站仪的普及,一般采用极坐标法建立平面控制网。下面介绍极坐标法的原理与方法。极坐标法是根据水平角和水平距离测设点的平面位置的方法。如图1所示,A、B两点是现场已有的测量控制点,其坐标已知,P点位待测设的点,其坐标为已知的设计坐标(1)计算测设数据。根据A、B和P点坐标来计算测设数据Dap和a,测站为A点,其中D叩是A、P之间的水平距离,0a是AP与AB的水平夹角nPAB。(2)现场测设P点。安置全站仪于A点,瞄准B点,顺时针方向测设a角定出AP方向,由A点沿AP方向测设水平距离Dap即得P点。(二)建筑物施工高程控制网建筑物高程控制,应采用水准测量。附合路线闭合差,不应低于四等的水准要求。水准点可设置在平面控制网的标桩或外围固定物上,也可单独埋设。水准点的个数,不应少于两个。当采用主要建筑物附近的高程控制点时,也不应少于两个点。高程控制点的高程值一般采用工程±0.000高程值。±0.000高程测设是施工测量中常见的工作内容,一般用水准仪进行。如图2所示,某P点(工程±0.000的设计高程为Hp=81.500m,附近一水准点A的高程为Ha=81.345m,要将P点的设计高程测设在一个木柱上(1)在水准点A和P木桩之间安置水准仪,后视立于水准点A上的水准尺,读中线读数a为''L458m''(2)计算水准仪前视P点木桩水准尺的应读数为bo根据图2可列出下式b=Ha+a-Hp将有关各数据代入上式得:b=81.345+1.458-81.500等于1.303mo(3)前视靠木桩一侧的水准尺。上下移动水准尺,当读数恰好为b=1.303m时,在木柱测面沿水准尺底边画一横线,此线就是P点的设计高程81.500mo三、结构施工测量结构施工测量的主要内容包括:主轴线内桩基准点的设置,施工层的放线与抄平、建筑物主轴线的竖向投测、施工层标高的竖向传递等。建筑物主轴线的竖向投测,主要有内控法和外控法两类。多层建筑可采用内控法或外控法,高层建筑一般采用内控法。采用外控法进行轴线竖向投测时,应将控制轴线引测至首层结构外立面上,作为各施工层主轴线竖向投测的基准。采用内控法进行主轴线竖向投测时,应在首层或最底层底板上预埋钢板,划十字线,并在十字线中心者占孔,作为基准点且在各层楼板对应位置预留200mm×200mm孔洞,以便传递轴线。轴线竖向投测前,应检测基准点,确保其位置正确,每层投测的允许偏差应在3mm以内,并逐层纠偏。标高竖向传递,宜采用钢尺从首层起标高线垂直量取,规模较小的工业建筑或多层建筑宜从2处分别向上传递,规模较大的工业建筑或高层建筑宜从3处分别向上传递。施工层抄平前。应先检测三个传递标高点,当较差小于3mm时,以其平均值作为本层标高基准,否则应当重新传递。
