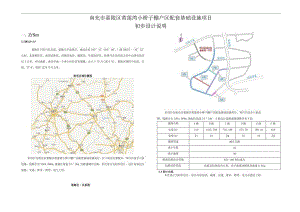

南充市嘉陵区黄莲湾小桥子棚户区配套基础设施项目初步设计说明一、ZrSm1.1I8S<*嘉陵区于四川东北部，嘉陵江中游西岸，地处东经105°45'-106°00',睇30027,一30°52'之间，北靠顺庆区，南邻武胜县，西接西充县、蓬溪县，东连高坪区，距离川东北经济文化中心的南充市仅3公里，并同成都、重庆形成一个两小时经济发展圈。总人口70万(2013年)。嘉陵区辖四个街道、21镇、27乡，面积1278平方公里。南充区域位置图本项目为南充市嘉陵区黄莲湾小桥子棚户区配套基础设施项目，位于南充市嘉陵区，项目共包含六条道路，线路全长3264.686m,规划红线宽2416m,为新建城市支路。本次设计为初步设计，设计内容包含道路、交通、排水、照明、电气工程。本项目为南充市嘉陵区黄莲湾小桥子棚户区配套基础设施项目，项目共包含六条道路，线路全长3264.686m,规划红线宽2416m°主要设计道路道路规模详见下表：道路名称A路B路C路D路E路F路长度(m)1201435.768716.188373.29199.44420宽度(m)242424161624道路等级城市支路设计年限10设计速度30路面结构设计荷载BZZ-100型标准车抗熊设防烈度抗震设防烈度为6度，水平地震动峰值加速度0.05g1.3设计内容本次设计为初步设计，设计内容包括：道路、交通、排水、照明、电力及通信工程。道路位关系图大风速为25.3So平均无霜期314天。每年69月为雨季，11月至次年3月为旱季。3.2W.嘉陵区区内地形是西北高，东南低，由东向西，自北而南依次为低山、丘陵、深丘带坝地貌，沿西南成带状分布。大地构造单元完整，地壳较稳定。139拟建场地在区域上属于新华夏系四川沉降带内的川中褶皱带，南充地区以一系列近于东西向的大型宽缓褶皱带为主，无大型断裂构造。场地基岩埋深较浅，岩层产状近于水平。查中国地震动参数区划图(GB18306-2001).建筑抗震设计规范(GB5001-2010)及公路工程抗震设计规范(JTGBo2-2013),本地区地震动峰值加速度小于0.05g,抗震设防烈度小于6度。根据历史记载：在该地区及其附近地区未发生过6度以上破坏性地震，区域稳定性好。&4南充是国家二级交通枢纽城市，水陆空立体交通网络畅达。东西走向的成达铁路、沪蓉高速公路和南北走向的兰渝铁路、兰海高速公路交汇于此，成南、南广、广南高速公路，巴南、南大梁、成德南等高速公路正加快建设：南充&豳已开通北京、上海、广州、深圳等空中航线：嘉陵江水上航运通广元、连重庆、达上海。本工程所在区域的建设运输条件相当便利，道路条件十分优越。场地周边白燕大道、嘉西路等都已经形成，为其建设提供了重要的基础支持，交通条件便利。本项目共包含六条道路新建道路，设计场地范围内现状主要为耕地，施工场和房屋等，整个场地范围内地势相对平坦，场地西侧紧邻山地。A路相接的已建段道路场地内在建小区二、设计依据及规范2.1(1)我院与建设单位签订的设计合同；(2)道路红线图以及相关规划资料。(3)实测现状地形图；(4)我院相关设计人员现场踏勘调查资料;<5)市政公用工程设计文件编制深度规定(2014版);(6)国家和地方相关的法律、法规、规范、标准和指令性规划文本等。(7)其它相关资料。22朝om(I)城市道路工程设计规范(2)无障碍设计规范(3)公路工程抗震规范(4)公路水泥混凝土路面设计规范(5)室外排水设计规范(6)道路交通标志和标线(7)公路水泥混凝土路面养护技术规范(8)城镇道路路面设计规范(9)城镇道路工程施工与质量验收规范(10)公路桥涵地基与基础设计规范(CJJ37-2012)(GB50763-2012)(JTG B02-2013)(JTG D40-2011)(GB 50014-2006)2014 年版(GB 5768-2009)(JTJ073. 1-2001)(CJJ 169-2012)(CJJ1-2008)(JTG D63-2007)(JTGJ B02-01-2008).(11)公路桥梁抗震设计细则(12)工程建设标准强制性条文(城市建设部分)三、工S麒条件3.1 自三H三h南充市位于四川盆地中部，属丘陵地区，气候属中亚热带湿洞气候，季风气候显著，四季分明。具盆地特有的冬暖夏热、日照少、温差大、降雨较多、蒸发较大的特征。据南充市气象站观测资料，南充市区气候特征为：气温：多年平均17.6。口极端最高41.3。0极端最低-2.8。降水量；多年平均1018.4m对湿度：多年平均76%。Y=I100465.693,线路全长1435.768m,规划红线宽24m,为新建城市支路。道路全线共设置4处平曲线，最小平曲线半径IOon1,由于道路红线已定，道路周边建筑已经开始建设，本次设计不予以加宽处理。C路：起点接B路，ICKO-KXX),坐标X=2405515.105,Y=I100298.205,道路自西南向东北延伸，终点接现状嘉西路，桩号CKo+716.188,坐标X=2406001.755,Y=IlOo748.745。线路全长716.188m,规划红线宽24m,为新建城市支路。道路全线共设置处平曲线，半径100m,由于本次规划红线已定，道路周边建筑已经开始建设，本次不作加宽处理。D路：起点接B路，桩号DK(Hx)0,坐标X=2405844.786,Y=I100057.270,道路自西北向东南延伸，终点接C路，桩号DKQ+373.29,坐标X=2405657.119,Y=IIoO379.956。线路全长373.29m,规划红线宽16m,为新建城市支路。道路全线不设置平曲线。E路：起点接B路，桩号EK(M)O0,坐标X=2405996.800,Y=Iloo346.H4,道路至西北向东南延伸，终点接C路，桩号EKo÷199.44,坐标X=2405883.794,Y=HOo510.449。线路全长199.44m,规划红线宽16m,为新建城市支路。道路全线不设置平曲线。F路：起点接现在白燕大道，桩号FKO+OOO,坐标X=240651633LY=1100068.980,道路至西北向东南延伸，终点接已建嘉育街，桩号FKaH20,坐标X=2406184.419,Y=UOO303.719。线路全长420m,规划红线宽2如，为新建城市支路。道路全线共设置一处平曲线，半径280m,按照现行规范要求，不需作超高加宽处理。4.3ttM三¾t-4.3.1 期顺纵断面设计时主要采用以下原则：(1)参照城市规划控制标高，并有利于道路的排水设计；(2)保证行车安全、舒适、纵坡缓顺；(3)综合周边既有建筑道路的现状高程，保证衔接顺畅；(4)综合考虑沿线地形、地质、水文、气候条件；(5)道路平面、纵断面均衡，路面排水通畅，沿线环境、景观协调。4.12纵断面设计主要控制因索(1)相交现状道路的高程；(2)在建小区的总平高程；(3)道路周边的现状建筑高程。F路现状水泥路面场地现状四、道路工三设计4.1设计标准（1）道路等级：城市支路（2）计算行车速度：30kmh.（3）交通等级：中交通（4）荷载标准:路面：BZZTOo标准车桥涵设计荷载：城-A级，人群3.5Kpa.（5）设计年限：沥青混凝土路面10年（6）抗震要求：抗震设防类别：B类，抗震设防烈度为6度，水平地震动峰值加速度0.05g：（7）路面结构：沥青混凝土路面。（8）横断面形式：一块板.4.2YffiH-4.2.1 Yffi三-本项目为南充市嘉陵区黄莲湾小桥子棚户区配套基础设施项目，项目共包含六条道路，线路全长3264.686m,规划红线宽2416m0本次设计平面按照道路规划红线定线，各条道路的平面设计情况如下：A路：起点接B路，桩号AKO+OOO,坐标X=2405472.759,Y=UOO418.055,道路自西南向东北延伸，终点和已建道路相交，桩号AK0+120,坐标X=2405555280,Y=I100505.178,线路金氏12Onb规划红线宽24m,为新建城市支路。全线不设置平曲线。B路；起点接A路，桩号BKO+000,坐标X=2405472.759,Y=UOO418.055,道路整体自南向北延伸，终点至四川省南充市东陵第一中学与已建道路相交，桩号BK1+435.768,坐标X=2406407.568,4.5 B三三-本工程共11个交叉口，其中F路起点和白燕大道交叉口、B路终点和现状道路交叉口、C路终点和嘉西路交叉口、B路和爵育街交叉口已经形成，本次设计只顺接处理。其余交叉口均为两条支路相交，按照一般平交路口设计。4.6 雌阿4.61 -a三H-1、路基处理本次设计对杂填I汲表面耕植上予以全部清除，对于填挖高度小于1.5m的低填浅挖路段，采用60Cm厚天然砂砾石换填处理，以保证路基基底的压实。对于路基范围内出现水田及淤泥等不良地质路段，应根据现场实际情况，采用天然砂砾石进行换填处理，换填的深度及范围应由建设单位、监理、勘察、设计现场共同确定为准。2、边坡设计由于道路两侧场地为城市规划用地，本次边坡设计均按临时边坡考虑。填方边坡均按1:1.5放坡，坡脚设置土质临时边沟。挖方边坡按照每8m进行分级放坡，一级边坡1：1,二级边坡1:1.25,三级边坡1:1.5,每级边坡之间设置2m宽的护坡道，坡脚设置土质临时边沟，坡顶设置土质截水沟。对于道路两侧建筑己经形成的路段，应与周边现状建筑喉接。考虑道路两次地块的开发，本次设计边坡坡面防护均采用临时支护，按!匕维植被护坡防护处理。详见般路基设计图。3、土基压实本工程主要包含六条道路，设计道路纵断面主要根据规划并结合周边建筑和相交道路的高程控制，以保证和相交道路n师妾，方便周边居民的出行。设计道路的主要纵断面技术指标如下:A路:全线共个纵坡,最小纵坡0.3%,最小坡长120m；B路:全线共5个纵坡,最小纵坡l.O49最大纵坡3.9%,最小坡长126.446m：C路:全线共2个纵坡,最小纵坡0.3%,最大纵坡0.5%,最小坡长286.676m；D路:全线共1个纵坡,最小纵坡3.937%,最小坡长373.29m；E路:全线共1个纵坡,最小纵坡3.911%,最小坡长199.44m；F路:全线共1个纵坡,最小纵坡0.4%,最小坡长420m；4.4W三¾H-（1）横断面设计原则道路横断面设计在保证交通要求前提下，尽量作到经济可行，布置合理美观，与道路的功能要求及景观要求相结合。（2）道路横断面组成本次设计为新建道路工程，设计道路横断面设置主要按照规划设置.A、B、C、F路为规划城市支路，设计道路宽24m,采用单块板，双向四车道，横断面形式为：5.Om人行道+7.O车行道+7.Om车行道+5.OIn人行道=24.0m。D、E路为规划城市支路，设计道路宽16m,采用单块板，双向两车道，横断而形式为：2.Om人行道+6.O车行道+6.Om车行道+2.Om人行道=16.Om.级配碎石3500°路面结构计算结果材料路段AC-13C(Cm)AC-20C(cm)水泥稔定碎石(cm)级配碎石(cm)EO(MPa)结构厚度5720+203030对应弯沉值0.0Imin23.527.934.7/62.8189.6310.5(3)人行道本次人行道采用花岗石铺装，具体的人行道铺装结构形式如下：4cm芝麻灰花岗石面砖(烧面)3nM5水泥砂浆找平层15CmCl5混凝土基层20级配碎石垫层压实上基人行道的必须表面平整，色彩均匀线路清晰、棱角整齐，不得有翘动现象，不得有积水现象，人行道上必须设置连续的盲道，行进盲道宽50cm,在交叉口处须设置残疾人坡道。盲道语砖块表面不得有蜂窝、露石、脱皮、裂缝等现象。4.7.3路面排水全线设置地下管网，路面排水通过雨水口排水系统接入管网。4.8道路附属设施4.8.1路缘石采用C30混凝土，高出路面15cm,规格IOoXI5X30cm,路缘石表面不得有蜂窝露石、脱皮、裂缝现象。两节间采用1：3水泥砂浆安装后勾缝宽0.5cm,安装路缘石在直道上应笔百.，弯道上应顺，无折角，顶面应平整无错开，不得阻水。4.a2人行道考虑在非机动车与人行道之间设土基的压实度采用重型击实标准，填方路基要求路槽底面以下O30Cm不低于95%,CBR26%；30'80cm不低于95%,CBR>4%:80'150cm不低于94%,CBR23150cm以下不低于9苏CBR22%,挖方路基要求路槽下030Cm不低于95%,CBR26%；3080Cm不低于95%,CBRH4*路槽应作与路面致的横坡。车行道路槽底面土基当量回弹模量应230MPa,路床弯沉值310.5(0.01廊)。4.6.2路基排水路基应注意临时排水，必须合理安科用KK路线。所有截、排水沟的水流，均应引至道路市政管网排水系统中。4.7路面设计1、路面结构组合设计(1)路面结构设计程序及规范公路沥青路面设计规范(JTGD50-2006)城镇道路路面设计规范(CJJ169-2011)公路路面设”一程序系统IlPDS2006(2)车行道5厘米厚AC-13C沥青混凝土上面层(SBS)乳化沥青粘层油PCR7厘米厚C-20C沥青混凝土中面层乳化沥青稀浆下封层ES-3乳化沥青透层PC-240厘米厚水泥稳定碎石基层(5%)分两层施工30厘米厚级配碎石基层压实土基沥青混凝土路面材料力学指标项目抗压模量(MPa)劈裂强度弯沉计算弯拉计算沥青混凝上细140020001.4中1200160()1.0粗100012000.8水定碎石150035000.5C=)人行横道处缘石坡道位置示意缘石转角处的绿石坡道位置示意南充市嘉陵M.黄蓬湾小桥子棚户只限套基础设施项目121-Z?1/2nH78.521(l÷0.6331gP)«+8.534严I南充市嘉陵M.黄蓬湾小桥子棚户只限套基础设施项目南充市嘉陵M.黄蓬湾小桥子棚户只限套基础设施项目南充市嘉陵M.黄蓬湾小桥子棚户只限套基础设施项目南充市潞陵M黄蓬湾小桥f棚户M配费基础设施项目南充市嘉陵M.黄蓬湾小桥子棚户只限套基础设施项目9.4HES本次设计范围为南充市嘉陵区黄莲湾小桥子棚户区配套基础设施项目及交叉口预埋。9.59髅蚓1 .现状概况本次设计的南充市嘉陵区黄莲湾小桥子棚户区配套基础设施项目一一通信管线为新建项目，场区内未建其他管线。本次通信管线设计包括的管线有：中国电俗、移动通信、中国联通、有线电视、国防通信等。2 .通信管线设计2.1 平面设计本工程A路、B路、C路、F路在道路东北侧距中线10.7米人行道下敷设7根中IlOPVC-U塑料通信排管及2根7孔梅花管（光缆专用）；过街预埋管敷设4根IlOPVC-U塑料通信排管及2根7孔梅花管（光缆专用）。本工程D路、E路在道路左侧距中线6.5米人行道下敷设7根UoPVC-U塑料通信排管及2根7孔梅花管（光缆专用）；过街预埋管敷设4根UOPYC-U颦料通信排管及2根7孔梅花管（光缆专用）。本次只做通信管线的规格和定位设计，具体电信电缆及光缆型号由各相关部门确定。本工程在交叉路口均设置有检查井，方便后期通信电缆敷设。满足管顶人行道最小覆上厚度H20.7m:车行道最小覆上厚度HNO.8m;南充市嘉陵M.黄蓬湾小桥子棚户只限套基础设施项目9.9其它本工程由于综合管网较为复杂，涉及各相关专业主管部门多，因此在施工过程中难免出现各种复杂技术问题，施工单位应在出现具体施工难题时及时通报甲方，设计单位及各相关部门共同研究解决，切忌野蛮施工。管道在施工过程中在开挖到其它管道，应采取相应的措施进行保护。通讯管道施工前必须与当地通讯主管部门衔接，施工中必须严格满足其技术要求。本说明未述及的施工技术和质量要求，按通信管道工程施工及验收规范(GB50374-2006)和其他相关规范执行。十、存在的问题及建议1 .本次设计方案按照规划进行设计，请建设单位尽快组织对本方案的评审工作。以便尽快开展下阶段的深化设计。2 .本次设计道路周边有在建的小区，请建设单位组织协调和在建小区的对接工作。以便设计道路能更好的和周边地块衔接，服务周边场地。管线纵坡与道路纵坡保持致，以减少埋深：2.2 管材、基础及接口电信套管采用PVC-U管，接口采用承插粘接接口，沙石基础，沟槽回填见设计图DQ-071,2.3 检查井检查井的布置及位置详见平面布置图。检查井侧墙采用C25碎，盖板采用C30碎，检查井井靛及井座采用高分子显合材料，井盖顶面标高与人行道面平齐，误差不超过±3mm.检查井根据现场施工与其他管线检吉井错开，位置可适当移动。9.6 人孔井1 .本次设计人孔井大样均参照国家建筑标准设计图集地下通信线缆敷设05X101-2进行施工（具体详“通信管线主要工程数见表”中的备注及说明）。2 .两人孔井的间距一般控制在100m以内，直线段最大控制在150In以内。各人孔井具体设置位置应结合管廊开挖情况，根据开挖地形现状确定。9.7 缸&»板1 .通信排管均采用规格为PVCT塑料管，C20钢筋混凝土包封（详排管大样图）。要求管孔排列平齐，间隔（管壁净距）大于15mm,底层管下侧与混凝土基础间的垫层厚度为15mm,匀许偏差应不大于15mm。2 .PVC-U塑料管的接续部位，在相邻两管之间，应错开300mm以上。3 .PVe-U塑料管每隔3m用双向10的钢筋网片固定，钢筋网片从人孔井外侧Im处开始安装。4 .铺设PVC-U塑料管的管底垫层砂浆标号应符合设计要求，垫层砂浆的饱满程度95%,管间竖缝应填充MlO水泥砂浆，其填充水泥砂浆的饱满程度95乐5 .管底两侧抹1:2.5水泥砂浆八字，要求作到抹严、压实、平整光滑、无欠茬、不空鼓和不漏水。6 .PVCTJ塑料管的铺设方法为：将插口端第三个波纹套上橡胶圈，插入承口端，在接续管的另一端垫上木板用锤子（8哂左右）敲击木板，使接头橡胶圈进入承口。9.8 人、手孔的排水本工程使用1根3110双波纹塑料管作排水管道，排水管从人孔或手孔内接向附近的雨水井内，引向下水管的排水管道不能形成倒排，坡度不应小于5乐
