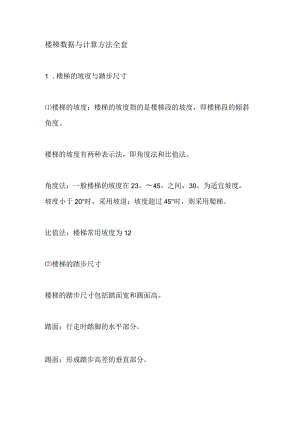

楼梯数据与计算方法全套.docx

楼梯数据与计算方法全套1 .楼梯的坡度与踏步尺寸楼梯的坡度：楼梯的坡度指的是楼梯段的坡度，即楼梯段的倾斜角度。楼梯的坡度有两种表示法，即角度法和比值法。角度法：一般楼梯的坡度在23。45。之间，30。为适宜坡度。坡度小于20°时，采用坡道；坡度超过45°时，则采用爬梯。比值法：楼梯常用坡度为12楼梯的踏步尺寸楼梯的踏步尺寸包括踏面宽和踢面高。踏面：行走时踏脚的水平部分。踢面：形成踏步高差的垂直部分。经验公式:2h+b=600620mm或h+b=450mm式中，h表示踢面高；b表示踏面宽。常见的民用建筑楼梯的适宜梯段尺寸在建筑工程中，踏面宽度一般为260320mm,踢面高度一般为140175mmo在居住建筑中，踏面宽度一般为260300mm,踢面高度为150175mm较为合适。学校、办公楼坡度应平缓些，通常踏面宽为280340mm,踢面高为140160mn当进深受限，为了人们上下楼梯时更加舒适，在不改变楼梯坡度的情况下，可采取踏面挑出和踢面倾斜的方法解决。房屋层高H楼梯段水平投影长度L2 .楼梯段的宽度与平台宽度楼梯段的宽度楼梯段的宽度是指楼梯段临空侧扶手中心线到另一侧墙面（或靠墙扶手中心线）之间的水平距离。平台宽度为了保证通行顺畅和搬运家具设备的方便，楼梯平台的宽度应不小于楼梯段的宽度。开敞式楼梯间楼层平台应有一个缓冲空间，其宽度不得小于500mmo封闭式楼梯间楼层平台一般与中间休息平台等宽，但是必须满足规范规定的局部尺寸的要求。楼梯段的宽度计算平台宽度计算C为梯井宽度，是两梯段之间的缝隙宽，一般为60200mm03 ,楼梯的净空高度确定楼梯段上的净空高度时，楼梯段的计算范围应从楼梯段最前和最后踏步前缘分别往外300mm算起。当楼梯底层中间平台下设置通道时，为满足平台下方空间净高22000mm,常采取右侧几种处理方法：4 .栏杆扶手高度栏杆扶手高度：指踏步前缘到扶手顶面的垂直距离。一般建筑物楼梯扶手高度为900mm；平台上水平扶手长度超过500mm时，其高度不应小于1050mm；幼托园建筑的扶手高度不能降低，可增加一道600-700mm高的儿童扶手。梯井:两个梯段之间的空隙。公共建筑梯井宽度不宜小于15Omm,住宅、小学、儿童机构6020Ommo垂直杆件间WIlOmmo封闭楼梯间，楼层平台一般与中间休息平台等宽，但必须满足规范规定的局部尺寸的要求。楼梯设计的步骤（1）楼梯的宽度根据房屋的层数，耐火等级和使用人数计算楼梯总宽度。（2）确定楼梯数量和每部楼梯的梯段宽度。（3）根据房屋类型，确定踏部的高（h）和踏步宽（b）,即确定楼梯的坡度。（4）根据房屋的层高，计算每层踏步级数（N）。（5）根据房屋类型和楼梯在平面中的位置，确定楼梯形式。（6）确定平台的宽度和标高。（7）计算楼梯段的水平投影长度L和楼梯间进深最小净尺寸Bo（8）计算楼梯间的开间最小净尺寸。（9）按模数协调标准规定，确定楼梯间开间和进深的轴线尺寸。（10）绘制楼梯平面图和剖面方案图。楼梯尺寸计算以平行双跑楼梯为例，说明楼梯尺寸的计算方法，根据层高H和初选步高h定每层步数N,N=Hho（1）根据步数N和初选步宽b决定梯段水平投影长度L,L=（0.5N-l）Xbo（2）确定是否设梯井。供儿童使用的楼梯梯井不应大于120mm,根据楼梯间开间净宽A和梯井宽C确定梯段宽度a,a=（A-C）/2o(3)根据初选中间平台宽DI(DlNa)和楼层平台宽D2(D2>a)以及梯段水平投影长度L检验楼梯间进深净长度B,D1+L+D2=B。如不能满足，可对L值进行调整(即调整b值)。
