膨胀罐 缓冲水箱 压差旁通阀 空调水管径参考选型表全套.docx

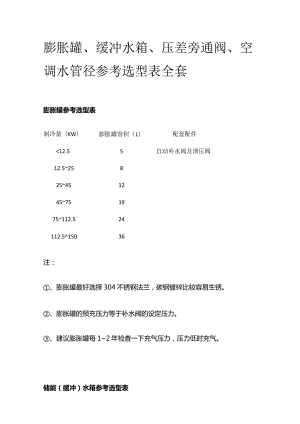

膨胀罐、缓冲水箱、压差旁通阀、空调水管径参考选型表全套膨胀罐参考选型表制冷量（KW）膨胀罐容积（L）配套配件<12.55自动补水阀及泄压阀12.525825451245751975112.524112.515036注：、膨胀罐最好选择304不锈钢法兰，碳钢镀锌比较容易生锈。、膨胀罐的预充压力等于补水阀的设定压力。、建议膨胀罐每12年检查一下充气压力，压力低时充气。储能（缓冲）水箱参考选型表制冷量（KW）水箱容量（L）安装要求<2060安装在回水端，高进低出，顶部安装2045100排气阀457020070130300注：、储能水箱容易受水系统总水容量、末端同时使用台数及空调主机配置的情况影响，一般系统的总容水量为6-10L/KW制冷量，同时使用台数低的选大值。、计算总容水量（6-10LKWX机组制冷量KW）-当前系统实际水容量二蓄能水箱容量。压差旁通阀参考选型表制冷量（KW）压差旁通阀口径压差旁通阀选型建议设定值<12.5DN20ADP系列全通可空调0.7L5bar视压差旁通阀地暖设定值12.525DN250.30.7bar2545DN32空调和地暖同一泵时70zv100DN50注：、采用压差旁通阀的系统，最远端1个风盘，用电动三通阀，以增加系统总水循环量。、采用储能水箱以减少压缩机频繁启停。、调试时，关闭所有末端要保证通过主机的流量，负荷要求。空调水管径选型表流量(m3h)管径参考流速(ms)管径(英寸)参考制冷量(KW)管内水容量(kgm)1DN250.566160.4911-2DN320.346-0.6911-1/46-120.8042-4DN400.442-0.8841-1/212-241.2565-7DN500.707-0.99225-401.9638-17DN650.577-1.2272-1/246-1003.31718-26DN800.995-1.4373105-1505.024常用公式：流量m3h）=0.002826x管内直径平方（mm?）x流遨m/s）;水流量（m3h）=3.6X0.23889X制冷量（KW）/deltaT（进出水差）;5。（:温差时，水流量（m3h）=0.172X制冷量（KW）注：采用PPR等需要热熔的水管，考虑到热熔导致的溢料，实际使用管径放大一号。
