交流发电机工作原理.doc

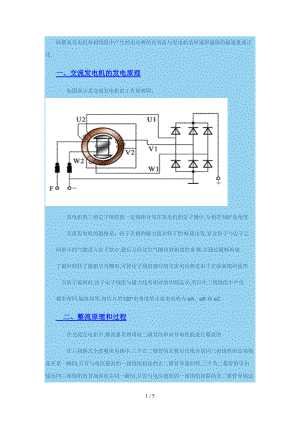

硅整流发电机每相绕组中产生的电动势的有效值与发电机的转速和磁场的磁通量成正比.一、交流发电机的发电原理如图所示是交流发电机的工作原理图： 发电机的三相定子绕组按一定规律分布在发电机的定子槽中,互相差120°电角度交流发电机的磁路是：转子爪极的磁力线从转子的N极出发,穿过转子与定子之间很小的气隙进入定子铁心,最后又经过空气隙回到相邻的S极,并通过磁轭构成了磁回路转子磁极呈鸟嘴形,可使定子绕组感应的交流电动势近似于正弦曲线的波形当转子旋转时,由于定子绕组与磁力线有相对的切割运动,所以在三相绕组中产生频率相同,幅值相等,相位互差120°电角度的正弦电动势为eA、eB和eC二、整流原理和过程在交流发电机中,整流器是利用硅二极管的单向导电性能进行整流的在三相桥式全波整流电路中,三个正二极管的正极引出线分别同三相绕组的首端相连在某一瞬间,只有与电位最高的一相绕组相连的正二极管导通同样,三个负二极管的引出线也同三相绕组的首端相连在同一瞬间,只有与电位最低的一相绕组相联的负二极管导通这样反复循环、6只二极管轮流导通,在负载两端便得到一个较平稳的脉动的直流电压下图为6只二极管组成的三相桥式全波整流电路与产生的电压波形图 中性点电压一般用来控制各种用途的继电器,如磁场继电器、充电继电器等三、交流发电机的励磁方式交流发电机开始发电时,需由蓄电池供给励磁电流,此时为它励.当发电机达到蓄电池电压时,即由发电机自己供给励磁电流,也就是由它励转变为自励四、不同形式交流发电机的电路连接方式与原理1、9管交流发电机9管交流发电机的特点是除了常用的6个二极管外,又增加了3个小功率二极管,专门用来供给磁场电流,又称为磁场二极管采用磁场二极管后,可以省去充电指示灯继电器,其线路连接关系如图所示 2、8管交流发电机8管交流发电机除了三相桥式整流电路的6个二极管外,还具有2个中性点二极管,利用中性点二极管的输出可以提高发电机的输出功率如图所示 发电机高速运转时：1当中性点电压的瞬时值高于输出电压<14V>时,从中性点输出电流,如图2-11a所示其输出电路为：定子绕组中性点二极管VD7负载和蓄电池负极管定子绕组2当中性点电压瞬时值低于负极电位时,流过中性点二极管VD8的电流如图2-11b所示.其输出电路为：定子绕组正极管B接线柱负载和蓄电池中性点二极管VD8定子绕组.当交流发电机输出电流时,中性点的电压含有交流成分,即中性点三次谐波电压,且幅值随发电机的转速而变化如图所示 3、11管交流发电机11管交流发电机由6个三相桥式整流二极管,3个磁场二极管和2个中性点二极管组成,如图所示.11管交流发电机兼有8管与9管交流发电机的特点和作用 5 / 5
