附件1：高速铁路施工用表编制说明.docx

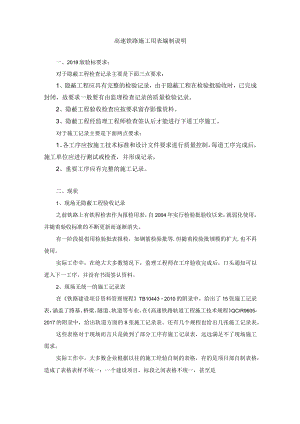

高速铁路施工用表编制说明一、2018版验标要求：对于隐蔽工程检查记录主要是下面三点要求：1、隐蔽工程应具有完整的检验记录，由于隐蔽工程在检验批验收时，已完成封闭，故要求一般要有由监理检查记录的质量检验记录。2、隐蔽工程验收检查应按要求留存影像资料。3、隐蔽工程经监理工程师检查签认后才能进行下道工序施工。对于施工记录主要是下面两点要求：1、各工序应按施工技术标准和设计文件要求进行质量控制，每道工序完成后，施工单位应进行测试或检查，并形成记录，2、重要工序应有完整的施工记录。二、现状1、现场无隐蔽工程验收记录之前铁路上有铁程检表作为报检用表，自2004年实行检验批验收以来，就弱化使用，并随着验收标准的不断更新而逐渐消失。有一阶段提倡用检验批表报检，如钢筋检验批等,但随着检验批规模的扩大,也不再使用。实际工作中，在绝大大多数情况下，监理工程师在工序验收完成后，口头通知可以进入下一工序，并没有书面签认资料。2、现场无统一的施工记录表在铁路建设项目资料管理规程TB104432010的附录中，给出了15张施工记录表，涵盖了路基、桥梁、隧道、轨道等专业，在高速铁路轨道工程施工技术规程QC/R9605-2017的附录中，给出轨道方面的8张施工记录表。还有几个规程也给出几张施工记录表。这些表格对于现场而言只是做到了部分工序有施工记录表，远远满足不了现场施工需求。实际工作中，大多数企业根据以往的施工经验自制的表格，有的是项目部自制表格，造成了表格表样不统一：一个建设项目，标段之间表格不统一，甚至是一个项目部，各分部之间表格不统一。这些情况的存在给竣工资料整理工作带来极大不便，有些资料是后期全部推倒重来。三、总体思路1、结合以往施工经验和日常报检情况，明确隐蔽工程报检项目；2、根据2018版验标中对影像资料留存的要求，把影像资料的留存要求分解到隐蔽工程检查记录和施工记录中，并在记录表中明确影像资料留存要求。3、结合以往施工经验，响应2018版验标要求，制订施工记录表。四、混凝土工程记录表编制说明1、钢筋工程的检查为隐蔽工程，编制隐蔽工程（钢筋）检查记录；2、混凝土浇筑、预应力张拉、压浆为重要工序，编制施工记录表；3、响应验标要求，编制养护记录表和测温记录表。五、路基工程记录表编制说明1、路基填筑施工中的工序转换为重要的报检点，在垫层、土工合成材料、每压实层的验收等项目均为即将隐蔽的项目，编制隐蔽工程（钢筋）检查记录；路基填筑隐蔽工程报检顺序：原地面执包_基床以下路堤基床表层基床底层换填基坑T型居T（每层）T（每层）（每层）2、支挡结构基坑地质条件验收为即将隐蔽的重要转序项目，编制隐蔽工程（支挡结构基坑）检查记录；3、响应路基验标对挡墙和墙背反滤层、支撑渗沟、渗水盲沟、换填前后等部位的影像资料留存要求，编制隐蔽工程检查记录；4、路基桩基施工等为重要工序，编制施工记录表；5、岩溶路基钻孔和注浆、锚索钻孔和张拉为重要工序，编制施工记录表。六、桥涵工程工程记录表编制说明1、根据各部位钢筋的验收内容的差异性，细化编制不同部位了隐蔽工程（钢筋）检查记录；2、响应桥涵验标中对支座安装、剪力联结器、钢结构涂装、球钱安装、结构防腐部位的影像资料留存要求，编制隐蔽工程检查记录；3、桩孔地质核查为即将隐蔽的项目，编制隐蔽工程（桩孔地质核查）检查记录；4、根据各部位施工内容的差异性，细化了混凝土浇筑记录、预应力张拉力矩、测温记录等。七、隧道工程记录表编制说明1、根据工序转换，结合日常报检及影像资料留存要求，编制隐蔽工程检查记录：开挖后设置了拱墙开挖断面和隧底开挖断面两个隐蔽工程记录,在开挖断面符合设计要求后开展后续施工；初支设置了拱墙初期支护和仰拱初期支护两个隐蔽工程记录,对初支的钢架、锚杆、钢筋网等进行综合检查验收；在防排水施工之前，设置拱墙初支断面隐蔽工程检查记录，确保初支断面符合设计，确保拱墙衬砌厚度；在拱墙衬砌钢筋绑扎之前，设置拱墙衬砌之前设置防排水隐蔽工程检查记录,对防水板、盲管等进行检查验收；衬砌之前设置拱墙衬砌和仰拱和填充两个隐蔽工程检查记录，对衬砌钢筋；止水带、止水条等防排水措施以及预埋件安装情况进行综合检查验收。拱墙部分隐蔽工程报检顺序：拱墙开挖断面一拱墙初期支护T拱墙初支断面T防排水一拱墙衬砌拱墙部分隐蔽工程报检顺序：隧底开挖断面T仰拱初期支护T仰拱和填充在初支和衬砌环节，集合对多个工序的检查验收内容。如拱墙初期支护隐蔽工程检查记录中，要检查钢架、锚杆、钢筋网等多个工序。2、管棚、超前小导管等超前支护；锚杆、钢架等初期支护；盾构隧道同步注浆和二次注浆；喷射混凝土施工，管片安装等为重要工序，编制施工记录表；3、响应隧道验标中对深埋排水沟的影像资料留存要求，编制隐蔽工程检查记录。八、轨道工程记录表编制说明1、根据无昨道床各部位钢筋验收内容的差异性，细化了各轨道结构的隐蔽工程检查记录；2、引用了高速铁路轨道工程施工技术规程QC/R9605-2017的附录中给出轨道方面的8张施工记录表。九、站场工程记录表编制说明1、站场结构物引用了混凝土工程的表格。2、路基道路填筑增加了站场道路路基填筑、底基层及垫层、基层、站台填筑等四张隐蔽工程检查记录。十、其他1、统一了施工记录和隐蔽工程检查记录的表头样式；2、在记录中对哪些项目留存影像资料在记录中进行了明确，提醒参建人员及时开展影像资料留存工作；3、明确了拍摄者和文件夹名称为必填项，使影像资料工作有了可追溯性。4、部分监理在现场的平行检验的数据也记录到隐蔽工程检查记录中，指导和督促监理单位开展好平检工作。
