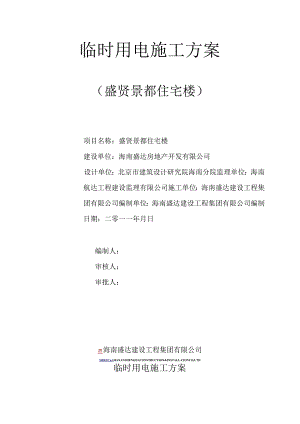

临时用电施工方案（盛贤景都住宅楼）项目名称：盛贤景都住宅楼建设单位：海南盛达房地产开发有限公司设计单位：北京市建筑设计研究院海南分院监理单位：海南航达工程建设监理有限公司施工单位：海南盛达建设工程集团有限公司编制单位：海南盛达建设工程集团有限公司编制日期：二零一一年月日编制人：审核人：审批人：m海南盛达建设工程集团有限公司SHRZCnAHANANSHENGDACONSTRUCTION&INSTALLATONCO,LTD临时用电施工方案一、现场用电设计依据1 .根据本工程建筑面积、施工工期及合同工期要求。蓝城印象施工图设计文件。2 .低压配电设计规范（GB50054-95）o3 .建设工程施工现场供用安全规范（GB50194-93）。4 .海南地区电气规程汇编。二、临时用电布置1 .工程概况海南盛达房地产开发有限公司承建的海口市上贤（沙亮）棚户区（城中村）改造项目，位于海口市国兴大道北侧，美苑路以东，美祥路南侧，原为上贤和沙亮城中村，交通方便。建筑物包括12栋31层的高层商住楼（楼号有3F的商业裙楼和2F的过街楼）、6栋2931层的高层住宅楼（楼号1#6#）、2栋3F的商业楼和1栋2层的文化活动站，均有一层地下室，地下室基本满布整个场区，框剪结构，基础型式，主楼基础设计为预应力管桩。本项目分三个标段施工：施工一标：盛贤景都（安置北区）第一标段,本标段工程由3#4#、5#6#楼及其裙房地下室、文化站组成。施工二标：盛贤景都（安置北区）第二标段,本标段由7#8#,9#10#,11#12#及其商铺和地下室组成施工三标：盛达景都三期一区，三期二区,本标段由1#2#,3#4#,5#和6#楼及商铺和地下室组成。本工程结构形式为框剪力墙结构，使用年限为50年抗震防烈度为八度,防火设计等级为二级。2 .布置说明现场临电设置及安装管理，严格按照国家现行标准GB50194-93及施工现场临时用电安全技术规范（JGJ-46-88）及海南省建设工程文明安全施工管理暂行规定。3 .线路敷设线路采用放射式与树干式相结合的方式供电，干线电缆采用YJV或者YC型电缆，移动箱采用YC型橡套电缆。线缆应符合安装规范要求，绝缘电阻必须大于IkQ,干线采用直埋敷设，在过道、汽车通道处设有电缆保护管。电缆进入楼内采用套管保护敷设，电缆埋地应无连接头。在电源进柜处设置综合接地，电阻不大于1C。4 .配电箱（柜）设置配电箱（柜）设置应符合安全及工程用电需要，一级总配电柜共设置3台，其中办公楼设置1台，工地设置2台。流动箱若干台。用电设备设一机一闸制，箱内开关必须符合国家标准，产品应有合格证及认证标志。箱体安装高度，流动箱距地面应大于600mm。固定式箱应有防雨措施和防护栏，箱内开关设置合理。5施工照明现场照明采用3.5kW高压镜灯10盏（每台塔吊4盏），局部用碘鸨灯补偿。办公用电采用220V电压，电源线穿塑料线槽明敷设，光源日光灯照度不小于200Lmm2;工人宿舍用日光灯。工具房采用36V安全电压，导线采用明敷，集中控制；潮湿场所及装修用照明，采用36V及以下安全电压。6 .装修施工时，一级配电箱位置不变，二级配电箱移至楼内，电缆沿电缆竖井敷设，注意保护。7 .施工现场用电平面布置图见附图。三、负荷计算1 .按需要系数法，确定三相用电设备有功计算负荷PJS时，设备容量乘以一个需要系数，即PjS=KXXPS(kW)式(11-6)PS一设备总容量(不计备用设备和装修阶段设备容量以及设备安装容量)(kW)oKX一需要系数与设备工作性质、台数、效率和线路损耗等因素有关。2 .现场机械设备一览表(见表11/)：表盛贤景都住宅楼项目主要工程施工机械配备表序号机具名称型号/规格瓣(KVA)需用量设备新旧程度(%)现在何地1自升式塔吊QTZ6312010台80海南2施工双笼电梯SJT-AII3018台80海南3混凝土输送泵HBT6060.14台70海南4输送泵管125mmIoOo米80海南5电焊机BX3-3OO23.48台80海南6闪光焊机2台80海南7电渣压力焊机2台80海南8钢筋切断机QJ40-15.56分80海南9钢筋弯曲机GW4036台80海南10钢筋调直机GT6/85.56台80海南11混凝土搅拌机JD7502518台70海南12插入式碎振捣器ZX501.16台100新购13平板式碎振捣器ZBll1.14台100新购14木工圆锯MJl14315台80海南15手电锯0.4820把80海南16气割机具10套90海南17蛙式打夯机220台80海南18小推车60辆100新购19砂浆搅拌机13KW18台70海南3 .利用公式(11-6)计算设备组负荷PjS以后，再计算总容量。有功功率计算：Pjs=KXXPs(kW)式(11-7)无功功率计算：Qjs=PJsxtgo(kVar)式(11-8)视在功率计算：SjS=®+Q1(kVA)式(11-9)电流计算：为S=Sw疯r（八）式(IlTO)(1)混凝土输送泵：根据所用设备取系数KX=0.5,CoS0二0.85,tg0=O.62,Pe=80×4=320(kW)PjS=KXXPS=0.5×320=160(kW)Sjs=160/0.85=188(kVA)(2)塔吊:根据所用设备取系数KX=0.5,cos0=O.85,暂载率£n=0.4tg0=O.62,Pn=80×3=240(kW)Pe = Pn=2 Pn而=2×240 河=307.5(kW)Pjs=KXXPS=0.5×307.5=153.75(kW)Sjs=153.75/0.85=180(kVA)(3)其他设备：根据其他机械所用设备取系数Kx=0.6,cos0=O.85,tg0=O.62眉S=KXXPSSJS=J*或(4)现场照明：根据附表查得：KX=0.7,cos0=O.5,tg0=1.73Pjs=KXXPn×cos0=O.7×20×0,5=7(kW)Sjs=Pjs÷cos0=7÷0.5=14(kVA)(5)生活用电:根据附表查得：KX=0.8,cos0=O.85,根0=0.62,Pe=100(kW),Pjs=KXXPe=0.8×100=80(kW)Sjs=94(kVA)(7)总用电功率：根据计算以及现场的用电设备使用情况得总的用电功率为：S188+180+14+94=476kVA4 .变压器设置甲方现场东南角提供了50OkVA箱式变压器，基本上能够满足施工需要，为防止出现停电情况，我方准备2台20OkW柴油发电机，作为备用电源使用。5 .电缆截面的选择根据计算以及92DQ-I中的相关数据确定现场配电箱柜的电缆。（1）总配电柜Z1：主要负荷为办公楼生活区等用电，考虑预留，选用电缆为YJV3X150+2X70。（2）总配电柜Z2：主要负荷为主楼东侧及配楼施工用电，主要有加工料场、塔吊、混凝土泵、二级配电箱及现场施工照明用电，电缆选用YJV3×150+2×70o（3）总配电柜Z3：主要负荷为主楼西侧及附楼施工用电，主要有加工料场、塔吊、混凝土泵、二级配电箱及现场施工照明用电，电缆可以选用YJV3×150+2×70o（4）消防泵房电源线选择YJVTX50+2X25电缆。（5）其他二级配电箱电缆选择YJV-3X50+2X25或者YC-3x50+2X25 o四、临电管理措施26 安全用电技术措施本工程遵照执行国家施工用电标准建设工程施工现场供用电安全规范（GB50194-93）和施工现场临时用电安全技术规范（JGJ46-88）及海口市有关施工现场用电法规。为保障安全用电，防止触电事故发生，制定相应地奖罚措施。（1）建立健全各种电气技术档案和规章制度。（2）建立相应的安装技术档案。（3）建立技术交底档案。（4）建立安全检测记录。（5）建立值班记录。（6）建立维修记录。（7）建立工程拆除记录。（8）建立安全用电责任制。（9）建立安全教育和培训制度，定期对专业电工和各类用电人员进行电安全教育和培训，经过考试合格者持证上岗，禁止无证上岗。27 强化安全用电管理体制，改善电气技术队伍素质。（1）施工现场用电设备的金属外壳、金属外架，塔吊基座必须与接地线做可靠连接。现场接地采用统一接地体（现场接地体与配电所接地连为一体），其接地电阻不大于1C。（2）施工现场用电设备必须经两级以上漏电保护，一般场所用电设漏电动作电流不大于30mAs,特别潮湿场所不大于每秒漏电15mA。（3）现场照明用电，潮湿场所采用安全电压36V以下照明灯，线路敷设必须符合要求，楼梯间照明、结构做好预留洞配管。电焊机设专用保护箱。（4）工人宿舍区照明采用节能荧光灯。所有回路设有漏电保护器，线路敷设按永久性设置。（5）现场配电箱安装必须符合要求，各开关控制应有标志用途，配电箱应有防触电标志，并有专人负责。所有配电箱应配锁，停用和停电应锁好箱门。（6）电气设备安装、保护、操作与维修均设两极漏电保护。在任何情况下，漏电保护器只能通过工作零线，而不能通过保护地线。（7）电线电缆敷设必须满足安全距离，埋地穿过道路必须加钢管保护,新敷设的电缆必须进行绝缘测试，合格后方可使用。（8）现场临电应严格执行安全操作规程，检修时需设监护人。（9）现场必须配备足够的绝缘手套、绝缘鞋等安全工具，严禁将绝缘工具挪做他用。28 电气防火措施（1）施工现场用电以“安全第一、预防为主”为指导思想，对新进场的用电机械设备操作人员，要进行安全用电防火教育。（2）合理配置、整定、更换保护电器，对电路和设备的过载、短路故障应有可靠的保护。（3）在电气装置相对集中的场所，应配置绝缘灭火器材等，并禁止烟火。（4）电气设备设置必须符合防火安全距离，易燃、易爆场所及库房照明应采用防爆电气产品，周围IOm以内严禁电气焊作业。（5）施工现场电气焊安全距离必须符合防火要求，操作人员必须持证上岗，并开有动火证后方可作业，室外遇有5级以上大风时，不得从事电焊作业。（6）严禁非专业人员乱拉乱接电源线，工具房、宿舍严禁烧电炉或用碘鸨灯管烧水、取暖等违章用电。（7）设一路专用电源线供消防水泵，直接从变电所引来，24h现场有电工值班。（8）对发热光源、照明灯具安装，应保持一定的安全距离，不小于500mm,灯具固定不得直接安装在木质和易燃材料上，当间距不够时应采取隔热处理。4.施工现场用电设备维护管理（1）现场设专业电工4名，从事专业三年以上，持有海口市劳动局核发的电工上岗证。（2）各种电气设施定期进行巡视检查，每次检查情况和发现问题应做好记录。（3）线路检查每季度不少于1次，大雨前后必须做检查巡视，巡视检查时，必须穿绝缘鞋。（4）配电箱每季度停电清扫1次，箱内开关每月检查1次漏电，开关每周试验1次，做好记录。（5）现场保护接地体在雨期前四、五月份应进行1次遥测，接地电阻必须符合要求。（6）现场用电设备接电源线，用电完毕拆除，应由现场用电负责人员通知方可进行，严禁非电工拆装电气设备，乱拉乱接电源。（7）对新投入设备，在使用前必须经试运行后方可使用。五、环境保护措施（1）施工使用的电气材料必须符合国家现行的环保产品规定。（2）电线管涂涮防锈漆，操作时应有防止污染及防火措施，作业现场应通风良好且无名火作业（如电气焊、喷灯等）。（3）噪声污染控制：施工人员不允许大声叫喊，严禁出现较大敲击噪声。（4）灯光污染控制：夜间施工照明按规定时间关闭，控制光源对周围居民的污染。（5）对有毒有害化学危险品控制：严格定量，限额发料，严禁私自存放，对剩余、废旧及用完的空桶及时回收，由项目部统一保管处理，不得随意丢弃。（6）其他作业严格执行项目部制定的施工作业环保指导书的有关规定。六、职业安全健康管理措施（1）认真学习贯彻OHSAS18000职业安全健康管理体系的规定。（2）严格控制施工人员超长时间疲劳作业现象。（3）监督检查施工人员劳动保护用品的使用和管理。（4）对违反安全防护操作的人员，一经发现立即制止，并对当事人及单位负责人给予经济处罚，处罚金额按防护用品器材单价2倍计算，并对当事人进行教育，保证职业安全健康工作。（5）夜间施工，铺灯（3.5kW）远离施工人员距离不小于8m,以防光源伤害眼睛。
