    建筑屋面用热塑性聚烯烃金属板应用技术规程.docx

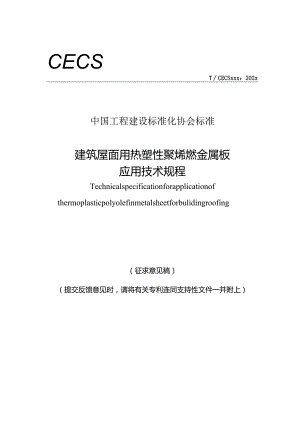

    CECSTCECSxxx:202x中国工程建设标准化协会标准建筑屋面用热塑性聚烯燃金属板应用技术规程Technicalspecificationforapplicationofthermoplasticpolyolefinmetalsheetforbulidingroofing(征求意见稿)(提交反馈意见时,请将有关专利连同支持性文件一并附上)根据中国工程建设标准化协会关于印发2022年第二批协会标准制订、修订计划的通知(建标协字(2022)40号)的要求,编制组经深入调查研究,认真总结实践经验,参考国内外先进标准,并在广泛征求意见的基础上,制定本规程。本规程共分8章,主要内容包括:总则、术语、基本规定、材料、设计、加工制作、安装、验收等。本规程的某些内容可能直接或间接涉及专利,本规程的发布机构不承担识别这些专利的责任。本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理,由江苏凯伦建材股份有限公司负责具体技术内容的解释。执行过程中,如有意见或建议,请反馈给江苏凯伦建材股份有限公司(地址:江苏省苏州市吴江区七都镇亨通大道888号,邮政编码:215234)。主编单位:江苏凯伦建材股份有限公司中国建筑标准设计研究院有限公司参编单位:主要起草人:主要审查人:1总则(1)2术语(3)3基本规定(5)4 材料(6)4.1 一般规定(6)4.2 热塑性聚烯燃金属板(6)4.3 滑动支架及紧固件(8)4.4 其他材料(8)5 设计(11)5.1 一般规定(11)5.2 设计要点(12)5.3 节点构造设计(15)5.4 结构设计(23)6加工制作(26)7安装(28)7.1 一般规定(28)7.2 安装准备(29)7.3 施工工序(29)7.4 安装施工(29)8验收(32)8.1 一般规定(32)8.2 主控项目(33)8.3 一般项目(35)用词说明(36)引用标准名录(37)条文说明(39)Contents1 Generalprovisions(1)2 Terms(2)3 Basicrequirements(5)4 Materials(6)4.1 Generalrequirements_£6)4.2 Thermoplasticpolyolefinmetalsheet(6)4.3 Movableclipandfixingfastener(8)4.4 Othermaterials_(_8)5 Design(11)5.1 Generalrequirements_(_11)5.2 Maintopicofdesignpoints(12)5.3 Detailsdesign(15)5.4 Structuraldesign(23)6 Fabrication(26)7 Construction(28)7.1 Generalrequirements(28)7.2 Preparation(12)7.3 Constructionprocedure(29)7.4 Installationandconstruction(29)8 Qualityacceptanceofengineering(32)8.1 Generalrequirements(32)8.2 Dominantitems(33)8.3 Ordinaryitems(35)Explanationofwording(36)Listofquotedstandards(37)Addition:Explanationofprovisions(39)1总贝!J1.0.1为规范热塑性聚烯燃金属板在屋面工程的应用,做到安全适用、技术先进、绿色低碳、经济合理、确保工程质量,制订本规程。【条文说明】1.0.1传统金属屋面板凭借其质轻、高强、结构性能稳定、整体防水性能好、加工性能优异、施工方便快捷等特点,已在工业与民用建筑中大量使用,为城市建设提供了一种实用、美观、快捷、安全的解决方案。然而,金属屋面由于细部节点大都采用刚性连接,并采用牺牲阳极法电化学防腐机理进行防腐,容易出现耐久性差、局部渗漏、保温隔音效果不佳、维保费用高等问题。另外,为了2030年前实现碳达峰、2060年前实现碳中和的双碳目标,越来越多的清洁能源被使用。分布式光优是实现使用清洁能源的重要途径,越来越多的建筑金属屋面加装了光伏电站。光伏组件的安装、运维和检修会踩踏屋面,容易造成金属屋面板局部变形和防腐涂层的磨损,从而导致金属屋面发生锈蚀和渗漏。光伏组件安装所用的夹具,与金属屋面板之间存在电位差,也会加剧金属屋面板的锈蚀和渗漏,严重影响金属屋面的使用寿命。同时,由于在更换金属屋面过程中,也会拆除光伏电站,对业主和投资人造成巨大损失,屋顶使用寿命无法与光伏组件有效发电周期25年完全匹配。传统金属屋面板锈蚀和渗漏问题已经成为金属屋面工程的顽疾,严重制约了金属屋面板在工业和民用建筑的进一步推广和应用。热塑性聚烯烧金属板屋面系统是将TPO防水卷材和带镀层钢板或钢带有机地融合成整体,并将热塑性聚烯烧金属板作为屋面最外层材料,可根据需要在室内侧设置绝热材料、金属板等,在现场组合安装的屋面系统。热塑性聚烯烧金属板屋面系统既具有传统金属屋面板的性能特点,同时具备TPO防水卷材可焊接的性能,已广泛应用于工业与民用建筑的屋面工程领域。目前建筑屋面用热塑性聚烯烧金属板应用技术在我国仍处于发展阶段,行业相关技术人员缺乏、相关技术标准尚不完善、产品设计、施工及验收仍需进一步规范,未有效形成标准化的技术指引,无法适应热塑性聚烯烧金属板在建筑屋面工程的进一步推广和应用。本规程针对热塑性聚烯烧金属板在建筑屋面工程应用的特点,对产品性能、设计、施工及验收等与屋面工程质量密切相关的内容提出要求,旨在引导建筑屋面用热塑性聚烯烧金属板的标准化设计、施工和验收,提升建筑屋面用热塑性聚烯烧金属板的工程质量,规范行业发展,推动我国建筑屋面用热塑性聚烯煌金属板的技术进步和绿色低碳发展。1.0.2本规程适用于建筑屋面工程用热塑性聚烯燃金属板的设计、施工及验收。【条文说明】1.0.2本规程中的压型热塑性聚烯烧金属板屋面系统指用单层热塑性聚烯烧金属板作为屋面最外层材料,根据需要在室内侧叠加保温棉、金属板等材料,在现场组合安装的屋面系统。1.0.3热塑性聚烯燃金属板在建筑屋面工程的设计、施工及验收除应符合本规程规定外,尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。【条文说明】1.0.3与热塑性聚烯烧金属板在建筑屋面工程的设计、施工及验收密切相关的有国家现行标准建筑与市政工程防水通用规范GB55030、压型金属板工程应用技术规范GB50896、单层防水卷材屋面工程技术规程JGJ/T316、建筑金属围护系统工程技术标准JGJ/T473等。2术语2.0.1热塑性聚烯燃金属板thermoplasticpolyolefinmetalsheet以镀层钢板为基板,以热塑性聚烯烧膜为面膜,按设计要求可在基板内侧设置背膜,在工厂通过粘接工艺将面膜、背膜热覆于基板表面,并经辐压冷弯后沿板宽方向形成连续波形的覆膜金属板。按板与板连接型式可分为焊接型板和咬合型板。【条文说明】2.0.1热塑性聚烯烧金属板以带镀层钢板为基板,外敷一层热塑性聚烯烧膜为防水卷材层,金属板内侧视建筑室内环境腐蚀情况可内敷一层背膜作为防腐层。热塑性聚烯煌金属板常用结构示意如图1所示。(a)带防腐层(b)不带防腐层1-热塑性聚烯燃膜;2-基板;3-背膜图1热塑性聚烯烧金属板结构示意图2.0.2热塑性聚烯烧金属板屋面系统theroofsystemforthermoplasticpolyolefinmetalsheet热塑性聚烯燃金属板通过滑动支架、紧固件与支承结构连接的屋面系统。2.0.3热塑性聚烯燃金属板焊接屋面系统theweldingroofsystemforthermoplasticpolyolefinmetalsheet热塑性聚烯燃金属板通过紧固件固定于支承结构,并在施工现场通过热风焊接工艺对热塑性聚烯燃金属板之间进行焊接形成连续焊缝的屋面系统,简称焊接屋面系统。2.0.4热塑性聚烯燃金属板咬合屋面系统theOcclusalingroofsystemforthermoplasticpolyolefinmetalsheet热塑性聚烯燃金属板纵向边相互搭接,板与板搭接后经专用咬合机具沿长度方向咬合,并通过滑动支架与支承结构连接的屋面系统,简称咬合屋面系统。2.0.5固定式连接fixedconnection热塑性聚烯烽金属板通过紧固件与支承结构连接,不具有位移能力的连接方式。2.0.6滑动式连接movableconnection热塑性聚烯燃金属板通过滑动支架与支承结构连接,具有位移能力的连接方式。2.0.7热塑性聚烯燃膜thermoplasticpolyolefinsheet两种以上热塑性聚烯燃共聚或共混制得的、可以热焊接施工的一种高分子防水膜,简称TPO膜。3基本规定3.0.1热塑性聚烯燃金属板屋面系统防水性能应符合现行国家标准建筑与市政工程防水通用规范GB55030的有关规定。3.0.2热塑性聚烯烧金属板屋面系统的结构安全性能应通过计算确定,特殊情况应通过试验进行验证。【条文说明】3.0.2热塑性聚烯烧金属板是通过滑动支架、紧固件与支承构件连接承受外部荷载的。试验表明,热塑性聚烯烧金属板屋面系统多在连接部位破坏,滑动支架、连接件的计算比较复杂,应严格按照本规程及相应国家现行标准进行设计和计算。本条规定了在重要建筑、强台风地区、新的板型和连接方式等特殊情况下,应通过试验来验证热塑性聚烯烧金属板屋面系统的综合受力性能。3.0.3热塑性聚烯燃金属板与支承结构应具有可靠的连接。3.0.4滑动支架和紧固件应具有足够的刚度和承载力,并能将荷载传递到支承结构上。3.0.5滑动支架和紧固件应进行防腐蚀设计,使用寿命应与热塑性聚烯燃金属板匹配。3.0.6在正常使用和维护下,热塑性聚烯烧金属板屋面系统应具有良好的安全性、装饰性和耐久性。3.0.7热塑性聚烯烧金属板屋面系统性能应符合下列规定:1热塑性聚烯烧金属板屋面系统应按现行国家标准建筑采光顶气密、水密、抗风压性能检测方法GB/T34555的有关规定进行水密性能和气密性能试验;2热塑性聚烯烧金属板焊接屋面系统应按现行国家标准单层卷材屋面系统抗风揭试验方法GBf31543的有关规定进行抗风揭性能试验;3热塑性聚烯烧金属板咬合屋面系统应按现行国家标准建筑金属板围护系统检测鉴定及加固技术标准GB/T51422的有关规定进行抗风揭性能试验。4材料4.1 一般规定4.1.1 热塑性聚烯烧金属板和安装中的配套材料,应采用低碳、节能、利废、性能稳定、无放射性以及对环境无污染的原材料,不得使用国家明令淘汰的材料。4.1.2 热塑性聚烯燃金属板屋面所采用材料应符合设计要求和国家现行有关标准的规定。4.1.3 热塑性聚烯燃金属板屋面所用配套材料应与热塑性聚烯燃金属板相容,且不应削弱或低于热塑性聚烯烧金属板的使用寿命。4.2 热塑性聚烯燃金属板4.2.1 基板应采用连续热镀锌镀层钢板、连续热镀锌铝合金镀层钢板和连续热镀锌铝镁镀层钢板,钢材按屈服强度级别宜选用250MPa、350MPa级结构用钢,钢板质量应符合国家现行标准连续热镀锌和锌合金镀层钢板及钢带GB/T2518、连续热镀锌铝镁合金镀层钢板及钢带YB/T4761的有关规定。【条文说明】4.2.2 热塑性聚烯烧金属板基板可采用多种金属板材料,目前应用较为成熟的是带镀层钢板。如有可靠依据,也可采用其他材质金属板材料。基板作为热塑性聚烯烧金属板屋面系统主要受力构件,在满足结构安全性能的同时,也需要考虑整个屋面工程的经济性。根据多年来实际工程经验,250MPa、350MPa级结构用钢的经济指标较好,且能满足屋面工程的受力性能,现行国家标准建筑用压型钢板GB/T12755、压型金属板工程应用技术规范GB50896均推荐使用。4.2.3 TPO膜应符合现行国家标准热塑性聚烯燃(TPO)防水卷材GB27789、建筑与市政工程防水通用规范GB55030的有关规定。4.2.4 背膜宜选用热塑性聚烯烧膜,质量应符合现行国家标准热塑性聚烯烧(TPo)防水卷材GB27789的有关规定。4.2.5 热塑性聚烯燃金属板表面应平整,厚度均匀,无裂纹、裂口、破孔、烧焦、气泡、明显麻点、异色点。4.2.6 热塑性聚烯燃金属板常用规格应符合表4.2.5的规定。表1热塑性聚烯燃金属板常用规格(mm)板型板型规格AiL?上3h焊接型板b8010028084030L1f/二,Y-/=4Z-Vfl/V咬合型板L347065JfjVJ4.2.7 热塑性聚烯烧金属板产品性能应符合表4.2.6的规定。表4.2.6热塑性聚烯燃金属板产品性能项目指标试验方法色差,E1.0GB/T11186.3光泽度差10GB/T18847折弯性(OT)面膜无裂痕、裂纹和剥离GB/T18847附着力(级)OGB/T9286剥离强度/(N/mm)面膜与基板(23C)纵向22.5GB/T2790横向背膜与基板(23C)纵向20.5或背膜无法撕开横向面膜与基板(60C)纵向20.5横向面膜与基板(-40)纵向22.5横向接缝剥离强度(Nm)(带焊接边)24.0或面膜破坏GB/T328.21耐冲击性能/(kg.cm)250GB/T1732化学稳定性10%(质量分数)HCl无褪色、溶胀、喷霜、分层现象GB/T1884710%(质量分数)NaOH10%(质量分数)H2SO4杯突试验(mm)(基板压陷深度)28GB/T9753耐冻融(50个循环)无空鼓、起泡、剥离分层现象,5倍放大镜观察表面无裂纹GB/T17748人工气候加速外观无龟裂、斑点和粉化现象GB/T16422.2老化(I(X)OOh)色差,AE5.0剥离强度(N/mm)面膜与基板(23pO纵向22.0横向燃烧性能(级)B2(E)级GB/T86244.3 滑动支架及紧固件4.3.1 钢质滑动支架钢材牌号宜为Q355,质量应符合现行国家标准低合金高强度结构钢GB/T1591的有关规定,不锈钢滑动支架钢材牌号宜为06CrI9NilO、022Crl7Nil2Mo2,质量应符合现行国家标准不锈钢和耐热钢牌号及化学成分GB/T20878的有关规定,铝合金滑动支架宜采用6061/T6型,质量应符合现行国家标准铝合金建筑型材第1部分:基材GB5237.1的有关规定。4.3.2 紧固件应符合下列规定:1碳钢紧固件性能应符合现行国家标准紧固件机械性能自攻螺钉GB/T3098.5、紧固件机械性能自钻自攻螺钉GB/T3098.IK紧固件机械性能抽芯钾钉GB/T3098.19的有关规定;2不锈钢紧固件性能应符合现行国家标准紧固件机械性能不锈钢自攻螺钉GB/T3098.21的有关规定;3碳钢材质紧固件应按现行国家标准人造气氛腐蚀试验盐雾试验GB/T10125的有关规定进行中性盐雾试验,中性盐雾试验时间不应小于1200ho4.4其他材料4.4.1 绝热材料应符合下列规定:1玻璃棉宜选用无甲醛玻璃棉制品,性能应符合现行国家标准建筑绝热用玻璃棉制品GB/T17795的有关规定,表观密度不应小于12kgm3;当选用玻璃棉毡时,贴面材料性能应符合现行行业标准矿物棉绝热制品用复合贴面材料JC/T2028的有关规定;2岩棉制品应符合现行国家标准建筑用岩棉绝热制品GB/T19686的有关规定;3泡沫玻璃应符合现行行业标准泡沫玻璃绝热制品JC/T647-2014中I型的有关规定。【条文说明】4.4.2 玻璃棉毡贴面材料通常有铝箔、聚丙烯膜、铝箔玻纤布等。根据国家建筑标准设计图集压型金属板建筑构造17J925-1的规定,当使用性能指标符合表1的高强度聚丙烯膜作为贴面材料时,可不采用承托网。表1高强度聚丙烯膜性能项目指标试验方法耐击穿性(J)23.7GB/T2679.7顶破强力(N)2100JC/T2028拉伸断裂强力(N25mm)纵向150GB/T7689.5-2013中类型II横向120水蒸气透过量g(m224h)0.84GB/T17146尺寸稳定性(%)0.25JC/T20284.4.3 泛水板、檐沟等宜采用热塑性聚烯烧金属板。4.4.4 板肋夹具宜采用成型铝合金制品或成型不锈钢制品,并应符合下列规定:1铝合金夹具宜采用5XXX系列和6XXX系列铝合金,性能应符合现行国家标准铝合金建筑型材第1部分:基材GB5237.1的有关规定;2不锈钢夹具材质宜为06Crl9Nil0>022Crl7Nil2Mo2,质量应符合现行国家标准不锈钢和耐热钢牌号及化学成分GBZT20878的规定;3壁厚应经计算或实验确定,且不应小于2.5mm。【条文说明】4.4.5 热塑性聚烯烧金属板屋面系统所用夹具,其长期暴露在室外环境,宜选用铝合金或不锈钢材质,成型铝合金制品应满足现行国家标准铝合金建筑型材第1部分:基材GB5237.1、铝合金建筑型材第2部分:阳极氧化型材GB5237.2、一般工业用铝及铝合金挤压型材GB/T6892及铝及铝合金挤压型材尺寸偏差GB/T14846的相关规定,成型不锈钢制品应满足现行行业标准不锈钢建筑型材JG/T73的相关规定。4.4.6 隔汽层材料可采用聚乙烯膜、聚丙烯膜、复合聚丙烯膜,隔汽材料的水蒸气透过量不应大于25g(m224h)o4.4.7 密封材料应符合下列规定:1金属板接缝、搭接等非暴露处宜采用丁基密封胶带,并应符合现行行业标准丁基橡胶防水密封胶粘带JC/T942的有关规定;2洞口、收边、搭接等暴露处应采用耐候型建筑密封胶。当采用硅酮建筑密封胶时,其性能应符合现行国家标准硅酮和改性硅酮建筑密封胶GB/T14683的有关规定;当采用聚氨酯建筑密封胶时,其性能应符合现行行业标准聚氨酯建筑密封胶JC/T482的有关规定;3密封胶的质量损失率应符合现行国家标准建筑与市政工程防水通用规范GB55030的有关规定。4.4.8 承托网选用要求应符合表4.4.7的规定。表447承托网选用要求建筑类型重要级别热工分区承托网类型材质最小目距mm×mm最小丝径mm工业建筑重要建筑所有地区不宜使用一般建筑严寒地区不宜使用寒冷地区电焊钢丝网不锈钢100×1001.5夏热冬冷电焊钢丝网不锈钢100×1001.5夏热冬暖电焊钢丝网镀锌或涂塑碳钢150×1501.5温和地区可现场敷设镀锌或涂塑碳钢300×3001.5民用建筑重要建筑所有地区不应使用一般建筑严寒地区不宜使用寒冷地区电焊钢丝网不锈钢100×1001.5夏热冬冷电焊钢丝网不锈钢100×1001.5夏热冬暖电焊钢丝网镀锌或涂塑碳钢150×1502温和地区电焊钢丝网镀锌或涂塑碳钢300×30025设计5.1 一般规定5.1.1 热塑性聚烯燃金属板屋面系统应根据当地气候条件、使用功能、建筑造型和节能环保、施工技术等要求进行系统设计,合理选择热塑性聚烯烽金属板、滑动支架、紧固件及配套材料,并应出具完整的设计文件。【条文说明】5.1.2 热塑性聚烯烧金属板屋面系统应根据工程实际情况进行设计,设计内容主要包括计算书、系统构造、排板设计、板型连接、细部节点等。5.1.3 热塑性聚烯燃金属板屋面系统设计应满足建筑屋面功能的要求,并应便于施工。5.1.4 热塑性聚烯烧金属板屋面系统设计应包括下列内容:1热塑性聚烯燃金属板屋面系统构造层次设计;2热塑性聚烯燃金属板屋面系统抗风揭设计;3热塑性聚烯燃金属板屋面系统防水及排水设计;4热塑性聚烯烧金属板屋面系统保温隔热设计;5热塑性聚烯烧金属板屋面系统防雷设计;6热塑性聚烯燃金属板屋面系统防火设计;7热塑性聚烯烧金属板屋面系统节点构造设计。5.1.5 热塑性聚烯烧金属板屋面系统应根据建筑物的工程防水等级确定防水做法,工程防水等级划分应符合现行国家标准建筑与市政工程防水通用规范GB55030的有关规定,防水做法应符合表5.1.4的规定。表5.1.4防水做法防水等级基板厚度TPO膜厚度设计工作年限一级20.6mm21.8mm220年二级20.6mm21.5mm三级0.6mm21.2mm【条文说明】5.1.6 防水性能是热塑性聚烯烧金属板屋面系统的一项重要指标,本条按现行国家规范建筑与市政工程防水通用规范GB55030防水等级的要求,具体规定了热塑性聚烯烧金属板的构造。在热塑性聚烯烧金属板屋面系统设计时,需要结合建筑物性质、重要程度、地域环境、具体板型和连接,按照本条规定确定热塑性聚烯烧金属板屋面系统的防水构造。5.1.7 热塑性聚烯烧金属板屋面系统设计时应考虑温度变化的影响,合理选择热塑性聚烯燃金属板板型和连接构造。5.1.8 热塑性聚烯烧金属板屋面系统应防止外部水渗漏,并应防止系统构造层内冷凝水集结和渗漏。5.1.9 热塑性聚烯燃金属板屋面系统的伸缩缝设置宜与结构伸缩缝一致,并应满足变形、抗震、防水、防火、保温等使用要求。5.1.10 热塑性聚烯烧金属板屋面系统开洞时,应采取可靠的构造措施,保证不产生渗漏。5.1.11 塑性聚烯烧金属板屋面系统宜设置防止坠落的安全设施。5.1.12 采用固定式连接的热塑性聚烯燃金属板单板长度不宜超过30m,采用滑动式连接的热塑性聚烯燃金属板屋面系统,热塑性聚烯燃金属板单板长度不宜超过75m。5.1.13 热塑性聚烯烧金属板屋面系统设计时应设置检修口、上人通道、检修通道及防坠落设施。对上人屋面,应在屋面上设置专用通道。5.2 设计要点5.2.1 热塑性聚烯烧金属板屋面系统应根据室内腐蚀性等级选择无背膜和有背膜的热塑性聚烯燃金属板。当大气腐蚀性等级为C3及以上等级时,应选择带背膜的热塑性聚烯燃金属板。5.2.2 建筑屋面用热塑性聚烯燃金属板连接构造应符合表5.2.2的规定。表5.2.2建筑屋面用热塑性聚烯燃金属板连接构造板型连接构造示意图焊接型板2、厂3/4A5P-II=T咬合型板76,-7t8注:1为焊接型板,2为卷材覆盖片,3为抗风垫片及自攻钉,4为热风焊接部位,5为平头自攻螺钉,6为咬合型板,7为滑动支座,8为自攻螺钉。5.2.3 热塑性聚烯烧金属板屋面系统板型选择应符合下列规定:5.2.4 地的积雪厚度、暴雨强度、风荷载及屋面形状等选择板型;2咬合型板不宜用于形状复杂的屋面。5.2.5 滑动支架及紧固件选型及设置应符合下列规定:1应根据使用部位、受力情况、连接构造、防腐需求合理选用滑动支架及紧固件;2滑动支架及紧固件材质应与被连接件的材质相同,当材质不同时,应采取绝缘隔离措施;3咬合屋面系统应每波设置滑动支架,并应与结构构件牢固连接;4热塑性聚烯燃金属板焊接屋面系统,应根据屋面风荷载设置紧固件数量;5紧固件应采用带有抗风垫片的自攻螺钉,紧固件上方应采用热塑性聚烯燃防水卷材覆盖片密封。5.2.6 热塑性聚烯烧金属板屋面系统构造应符合表5.2.5的规定。表5.2.5热塑性聚烯燃金属板屋面系统构造热塑性聚烯燃金属板基本构造辅助构造屋面系统热塑性聚烯½金属板外层压型卷材防水层绝热层隔汽层承托网室内层衬楝支撑层支撑结构构件隔声层层防坠落设施防冰雪设施附加功能层单层焊接屋面系统XOOOXXX×OO双层焊接屋面系统XOOXOOOO单层咬合屋面系统OOO。XXX×OO双层咬合屋面系统OOOXOOOO注:14表示必选;。表示可选;X表示不选;2当设置绝热层时,应设置隔汽层;3当隔汽层强度足够时,可以不设置承托网。5.2.7 热塑性聚烯烧金属板屋面系统抗风揭设计应符合下列规定:1热塑性聚烯烧金属板屋面系统应进行抗风揭试验,验证系统整体的抗风揭能力;2在风荷载大的地区,屋脊、檐口、山墙转角处应加密固定点或增加其他固定措施;3对开敞建筑或屋面有较大负风压时,应采取加强连接的构造措施。5.2.8 热塑性聚烯燃金属板屋面系统排水设计应符合下列规定:1热塑性聚烯烧金属板及泛水板应按水流方向顺水搭接;2屋面采光窗、出屋面孔洞及构件应进行防水处理,并宜采用柔性泛水构造;3热塑性聚烯烧金属板屋面系统应进行排水验算,并应符合建筑屋面雨水排水系统技术规程CJJ142的有关规定;4一般建筑屋面雨水排水系统总排水能力不应小于50年重现期的雨水量,重要建筑屋面雨水排水系统总排水能力不应小于100年重现期的雨水量;5热塑性聚烯烧金属板屋面系统宜采用有组织排水,高跨屋面雨水不宜直接排放到低跨屋面上,天沟水落口应设置防止堵塞的设施。5.2.9 热塑性聚烯烧金属板屋面系统坡度应符合下列规定:1热塑性聚烯燃金属板屋面系统的坡度,应根据屋面结构形式、屋面板板型、连接构造、排水方式以及所处气候条件等通过计算确定;2热塑性聚烯燃金属板焊接屋面系统坡度不应小于2%;3热塑性聚烯燃金属板咬合屋面系统坡度不应小于5%o5.2.10 塑性聚烯燃金属板屋面系统热工设计应符合下列规定:1应根据工程所在地区特点,确定屋面传热系数、构造层次及绝热材料种类,并通过热工计算确定绝热材料厚度;2绝热材料应连续设置,材料拼接处应连接紧密;3屋面与外墙交界处、滑动支架与楝条连接处等部位内表面温度不应低于室内空气露点温度,并应采取防热桥措施;4严寒和寒冷地区以及高温高湿环境应设置防结露措施。5.2.11 热塑性聚烯燃金属板屋面系统应设置接闪器,屋脊、檐口、突出屋面部位及其他构件、设施应进行一体化防雷设计,并应符合现行国家标准建筑物防雷设计规范GB50057的有关规定。5.2.12 热塑性聚烯燃金属板屋面系统所用材料的燃烧性能和耐火极限应符合现行国家标准建筑设计防火规范GB50016的有关规定。5.2.13 热塑性聚烯烧金属板屋面系统采光通风天窗及出屋面构件宜设置在屋面最高部位,且宜高出屋面板250mm。5.2.14 当热塑性聚烯燃金属板的长度方向连接采用搭接连接时,搭接端应设置在支撑构件上,并应与支撑构件有可靠连接。当采用自攻螺钉固定搭接时,搭接部位应设置防水卷材覆盖条。热塑性聚烯燃金属板长度方向的搭接长度不宜小于250mmo5.3 节点构造设计5.3.1 热塑性聚烯燃金属板屋面系统节点构造设计应包括下列内容:1屋面系统各构造层固定方式及搭接构造、屋脊、采光带(窗)、天(檐)沟、山墙、女儿墙、高低跨、水落口、溢流管(口)、集水箱、排烟(气)窗(帽)、孔洞、屋面检修走道及维护时所需的安全设施、出屋面设备管道洞口、防雷设施、防风设施、防坠落设施、挡雪设施及其他附加设施等的构造及详细做法;2屋面变形缝。5.3.2 焊接型屋面板与天沟侧板应平齐,天沟应采用热塑性聚烯燃防水卷材全覆盖,并与热塑性聚烯燃金属板焊接成整体。【条文说明】5.3.3 焊接屋面系统檐沟构造示意见图1。-U型压条及自攻螺钉;2-收口压条及自攻螺钉;3-密封胶;4-卷材覆盖条;5-热塑性聚烯烧金属板;6-热塑性聚烯烧防水卷材图1焊接屋面系统檐沟构造5.3.4 咬合型屋面板的出挑长度及伸出滑动支架的悬挑长度应符合下列要求:1咬合型屋面板应伸入天沟内或伸出檐口外,出挑长度应通过计算确定且不小于120mm;2咬合型屋面板伸出滑动支架的悬挑长度应通过计算确定。【条文说明】5.3.5 咬合屋面系统檐沟构造示意见图2。I-女儿墙;2-滑动支架;3-热塑性聚烯炒金属板;乙-悬挑长度;出挑长度;图2咬合屋面系统檐沟构造5.3.6 焊接屋面系统檐口构造,应采用热塑性聚烯煌防水卷材覆盖条收口,上端与热塑性聚烯燃金属板焊接成整体,下端用收口压条及自攻螺钉固定于外墙,并应采用密封胶密封。【条文说明】5.3.7 焊接屋面系统檐口构造结构示意见图3。1-密封胶;2-收口压条及自攻螺钉;3-卷材覆盖条;4-热塑性聚埔烧金属板图3焊接屋面系统檐口构造5.3.8 咬合屋面系统檐口构造应有封堵构件或封堵措施。【条文说明】5.3.9 咬合屋面系统檐口构造示意见图4。1-墙面封堵构件;2-檐口封堵构件图4咬合屋面系统檐口构造5.3.10 接屋面系统的屋脊应安装热塑性聚烯烧金属板屋脊盖板,并采用热塑性聚烯燃防水卷材覆盖条与屋面板焊接成整体。【条文说明】5.3.11 接屋面系统屋脊节点构造示意见图5。21-屋脊泛水板;2-卷材覆盖条图5焊接屋面系统屋脊节点构造5.3.12 合屋面系统屋脊节点构造应有相应封堵构件或封堵措施。【条文说明】5.3.13 合屋面系统屋脊节点构造示意见图6。1-支承构件;2-屋脊挡水板;3-屋脊泛水板;4-拉狮钉;5-热塑性聚埔烧金属板;悬挑长度图6咬合屋面系统屋脊节点构造5.3.14 接屋面系统上热塑性聚烯燃防水卷材泛水有效高度不应小于250mm,上端应用自攻螺钉固定,并用密封胶密封,下端应用拉花钏钉固定并覆盖上热塑性聚烯燃防水卷材覆盖条。【条文说明】5.3.15 接屋面系统与墙体立边泛水构造示意见图7。1-立边泛水板;2-自攻螺钉;3-墙面板:4-拉柳钉;5-卷材覆盖条图7焊接屋面系统与墙体立边泛水构造5.3.16 合屋面系统泛水板立边有效高度不应小于250mm,并应有可靠连接。5.3.17 焊接屋面系统山墙构造,应采用热塑性聚烯烧金属板山墙封边板覆盖收口,上端应用拉花卸钉固定并覆盖上热塑性聚烯燃防水卷材覆盖条,下端应固定于外墙板上。【条文说明】5.3.18 焊接屋面系统山墙连接构造示意见图8。31-自攻螺钉;2-山墙封边板;3-拉钾钉;4-卷材覆盖条图8焊接屋面系统山墙连接构造5.3.19 咬合屋面系统泛水板设计应符合下列规定:1泛水板与屋面板及其他设施的连接应固定牢固、密封防水,并应采取措施适应屋面板的伸缩变形;2当设置泛水板时,下部应有硬质支撑;3当采用滑动式连接的咬合型屋面板时,沿板长度方向与墙面间的泛水板应为滑动式连接。【条文说明】5.3.20 咬合屋面系统山墙连接构造示意见图9oI-自攻钉;2-山墙封边板;3-滑动连接;4-固定连接;5-山墙封边板支撑9咬合屋面系统山墙连接构造5.3.21 在焊接屋面系统与突出屋面设施相交处,热塑性聚烯烧防水卷材泛水有效高度不应小于250mm,上端应用收口压条及自攻螺钉固定,并用密封胶密封。下端用U型压条固定并覆盖上热塑性聚烯燃防水卷材覆盖条。【条文说明】5.3.22 焊接屋面系统出屋面设施节点构造示意见图10。1-11型压条及自攻螺钉;2-防水卷材;3-收口压条及自攻螺钉;4-密封胶;5-卷材覆董条;6-热塑性聚埔烧金属板图10焊接屋面系统出屋面设施节点构造5.3.23 在咬合屋面系统与突出屋面设施相交处,应考虑屋面板断开、伸缩等构造处理。连接构造应设置泛水板,泛水板应有向上折弯部分,泛水板立边高度不应小于250mm0【条文说明】5.3.24 咬合屋面系统出屋面设施节点构造示意见图11。1-附加橡条;2-泛水板;3-楝条图11咬合屋面系统出屋面设施节点构造5.3.25 焊接屋面系统的变形缝应安装热塑性聚烯烧金属板变形缝盖板,两边应用拉花钾钉固定并覆盖热塑性聚烯燃防水卷材条。【条文说明】5.3.26 焊接屋面系统变形节点构造示意见图12。1-卷材覆盖条;2-拉钾钉;3-变形缝盖板图12焊接屋面系统变形缝节点构造5.3.27 咬合屋面系统变形缝节点构造应选用专用的变形缝盖板覆盖。【条文说明】5.3.28 咬合屋面系统变形缝节点构造示意见图13。1-变形缝盖板;2-热塑性聚埔烧金属板图13咬合屋面系统变形缝节点构造5.3.29 在焊接屋面系统或咬合屋面系统与出屋面管道相交处,热塑性聚烯燃防水卷材泛水有效高度不应小于250mm,上端应用金属箍收口,并用密封胶密封,下端应与屋面板进行热风焊接。【条文说明】5.3.30 焊接屋面系统和咬合屋面系统出屋面管道节点构造示意见图14。1a)焊接屋面系统b)咬合屋面系统卜密封胶;2-金属箍;3-热塑性聚埔烧防水卷材;4-热塑性聚烯烧金属板图14焊接屋面系统和咬合屋面系统出屋面管道节点构造5.3.31 在焊接屋面系统中采光带应用框架抬高,热塑性聚烯燃防水卷材泛水有效高度不应小于250mm,上端应用收口压条及自攻螺钉固定,并使用密封胶密封,下端应用U型压条固定并覆盖上热塑性聚烯煌防水卷材覆盖条。【条文说明】5.3.32 焊接屋面系统采光带节点构造示意见图15。1-采光板;2-密封胶;3-收口压条及自攻螺钉;4-泛水板;5-热塑性聚埔烧防水卷材6-卷材覆盖条;7-U型压条及自攻螺钉:8-热塑性聚埔烧金属板图15焊接屋面系统采光带节点构造5.3.33 在咬合屋面系统与采光带相交处,应用热塑性聚烯燃金属板采光带连接板连接固定。【条文说明】5.3.34 咬合屋面系统采光带节点构造示意见图16。1-采光带连接板;2-固定连接;3-采光带;4-滑动支座;5-热塑性聚烯烧金属板图16咬合屋面系统采光带节点构造5.3.19泛水板、变形缝盖板与金属板搭接宽度应通过计算确定,且不应小于100mmo5.3.35 设置绝热层的金属屋面系
