机械制造技术课程设计-柴油机气缸盖加工工艺及钻攻2-M10螺纹夹具设计.docx

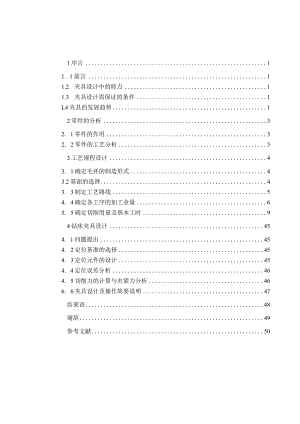

1序言11. 1前言11.2 夹具设计中的特点11.3 夹具设计需保证的条件1L4夹具的发展趋势12零件的分析32. 1零件的作用32. 2零件的工艺分析33工艺规程设计43. 1确定毛坯的制造形式43.2基面的选择43. 3制定工艺路线54. 4确定各工序的加工余量65. 5确定切削用量及基本工时94钻床夹具设计454. 1问题提出454. 2定位基准的选择454. 3定位元件的设计454. 4定位误差分析464. 5切削力的计算与夹紧力分析466. 6夹具设计及操作简要说明47结束语48谢辞49参考文献501序言1.1前言制定柴油机气缸盖的加工工艺，设计铳4-50和钻2-M10螺纹孔的铳床夹具,运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。学会使用手册以及图表资料。掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。L2夹具设计中的特点L夹具的设计周期较短，一般不用进行强度和刚度的计算。2 .专用夹具的设计对产品零件有很强的针对性。3 .“确保产品加工质量，提高劳动生产率”是夹具设计工作的主要任务，加工质量包括被加工表面的本身精度和位置精度，后者主要用夹具来保证。夹紧装置的设计对整个夹具的结局有具定性的影响。设计一个好的夹具可以减少废品率。L3夹具设计需保证的条件1 .夹具的结构应与其用途及生产规模相适应。2 ,保证工件的精度。3 保证使用方便与安全。4 .正确处理作用力的平衡问题。5 .注意结构的工艺性，便于制造和维修。注意夹具与机床、辅助工具、刀具、量具之间的联系。L4夹具的发展趋势L发展通用夹具的新品种，由于机械产品的加工精度日益提高，因此需要发展高精度通用夹具。广泛的采用高效率夹具，可以压缩辅助时间，提高生产效率。2 .发展调整式夹具。3 .推广和发展组合夹具及拼拆夹具。4 .加强专用夹具的标准化和规范化。5 .大力推广和使用机械化及自动化夹具。6 .采用新结构、新工艺、新材料来设计和制造夹具。2零件的分析2. 1零件的作用题目所给的零件是柴油机气缸盖：用来封闭气缸并构成燃烧室。侧置气门式发动机气缸盖、铸有水套、进水孔、出水孔、火花塞孔、螺栓孔、燃烧室等。顶置气门式发动机气缸盖，除了冷却水套外，还有气门装置、进气和排气通道等。缸盖在内燃机属于配气机构,主要是用来封闭汽缸上部,构成燃烧室.并做为凸轮轴和摇臂轴还有进排气管的支撑.主要是把空气吸到汽缸内部,火花塞把可燃混合气体点燃,带动活塞做功,废气从排气管排出。3. 2零件的工艺分析柴油机气缸盖共有二组加工表面，其相互有一定关联要求，具体分析如下：1、以基准A为中心的一组加工表面这一组加工表面有：基准A面、底面、4-50顶面、35顶面、160外圆、170槽、4-29孔等。2、以尺寸105为中心的一组加工表面这一组加工表面包括：14.6孔；25.5孔、26孔、70孔；26.5孔、顶面2-M10螺纹、5.8孔、25孔;M12×1.25螺纹、顶面2-28孔、顶面2-M39×l.5螺纹、前端面2-28孔、前端面2-M39×1.5螺纹、后端面2-28孔、后端面2-M39l.5螺纹、M18l.5螺纹、32孔、8-14孔、16孔、左边中28端面、左边628孔、左边2-M8螺纹、4孔等这两组加工表面有一定的关联要求、即第二组尺寸和第一组尺寸相关联要求。由上面分析可知，加工时应先加工第一组面，再以第一组加工孔和端面为基准加工另外一组加工面3工艺规程设计3.1 确定毛坯的制造形式零件材料为HT250灰口铸铁，铸件有多种分类方法：按其所用金属材料的不同，分为铸钢件、铸铁件、铸铜件、铸铝件、铸镁件、铸锌件、铸钛件等。而每类铸件又可按其化学成分或金相组织进一步分成不同的种类。如铸铁件可分为灰铸铁件、球墨铸铁件、蠕墨铸铁件、可锻铸铁件、合金铸铁件等；按铸型成型方法的不同，可以把铸件分为普通砂型铸件、金属型铸件、压铸件、离心铸件、连续浇注件、熔模铸件、陶瓷型铸件、电渣重熔铸件、双金属铸件等。其中以普通砂型铸件应用最多，约占全部铸件产量的80%。而铝、镁、锌等有色金属铸件，多是压铸件。3.2 基面的选择基面的选择是工艺规程设计中的重要工作之一。基面选择的正确、合理，可以保证质量，提高生产效率。否则，就会使加工工艺过程问题百出，严重的还会造成零件大批报废，使生产无法进行。一、粗基准的选择原则1）如果必须首先保证工件上加工表面与不加工表面之间的位置要求，应以不加工表面作为粗基准。如果在工件上有很多不需加工的表面，则应以其中与加工面位置精度要求较高的表面作粗基准。2）如果必须首先保证工件某重要表面的加工余量均匀，应选择该表面作精基准。3）如需保证各加工表面都有足够的加工余量，应选加工余量较小的表面作粗基准。4）选作粗基准的表面应平整，没有浇口、冒口、飞边等缺陷，以便定位可靠。5）粗基准一般只能使用一次，特别是主要定位基准，以免产生较大的位置误差。二、精基准选择的原则选择精基准时要考虑的主要问题是如何保证设计技术要求的实现以及装夹准确、可靠、方便。精基准选择应当满足以下要求：1）用设计基准作为定位基准，实现“基准重合”，以免产生基准不重合误差。2）当工件以某一组精基准定位可以较方便地加工很多表面时，应尽可能采用此组精基准定位，实现“基准统”，以免生产基准转换误差。3）当精加工或光整加工工序要求加工余量尽量小而均匀时，应选择加工表面本身作为精基准，即遵循“自为基准”原则。该加工表面与其他表面间的位置精度要求由先行工序保证。4）为获得均匀的加工余量或较高的位置精度，可遵循“互为基准”、反复加工的原则。5）有多种方案可供选择时应选择定位准确、稳定、夹紧可靠，可使夹具结构简单的表面作为精基准。3. 3制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。在生产纲领以确定为大批生产的条件下，可采用通用机床配以专用工夹具，并尽量使工序集中来提高生产效率。除此以外，还应考虑经济效果，以便降低生产成本。最终工艺方案如下：工序01：金属性浇铸工序02：时效处理以消除内应力工序03：粗车基准A面、底面工序04：铳4-50顶面、35顶面工序05：半精车基准A面、底面工序06：精车基准A面工序07：粗车、半精车中160外圆；倒角工序08：粗车、半精车锥孔工序09：车中170槽工序10：钻4-中29孔、倒角工序11：钻、钱中14.6孔；一平丁25.5孔、26孔、70孔；扩26.5孔;倒角工序12：钻、攻顶面2-M8螺纹工序13：钻、钱5.8孔；钩平寺10.75孔、25孔；攻M12xl.25螺纹工序14：钻顶面2-28孔、一平丁37.5孔;攻2-M39xl.5螺纹工序15：钻前端面2-28孔、锐平中37.5孔；攻2-M39xl.5螺纹工序16：钻后端面2-28孔、锐平37.5孔；攻2-M39xl.5螺纹工序17：钻、攻M18xl.5螺纹、钱平32孔；倒角工序18：钻8-14孔、专忽平寺16孔；倒角工序19：铳左边中28端面工序20：钻左边中28孔工序21：钻、攻左边2-M8螺纹工序22：钻4孔工序23：去毛刺工序24：检验至图纸要求并入库3. 4确定各工序的加工余量1 .基准A面的加工余量查机械制造工艺设计简明手册表2.2-4,得铸件的单边加工余量Z=3.Omrn,铸件尺寸公差为CT8级，表面粗糙度Ra为1.6。根据机械制造工艺设计简明手册表1.4-8,三步车削（即粗车、半精车、精车）方可满足其精度要求。粗车单边余量Z=2.5mm半精车单边余量Z=0.4mm精车单边余量Z=0.Imm2 .底面的加工余量查机械制造工艺设计简明手册表2.2-4,得铸件的单边加工余量Z=2.5mm,铸件尺寸公差为CT8级，表面粗糙度Ra为3.2。根据机械制造工艺设计简明手册表1.4-8,两步车削（即粗车、半精车）方可满足其精度要求。粗车单边余量Z=2.Omm半精车单边余量Z=0.5mm3 .4-50顶面的加工余量查机械制造工艺设计简明手册表2.2-4,得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,一步铳削（即粗铳）方可满足其精度要求。4 .35顶面的加工余量查机械制造工艺设计简明手册表2.2-4,得铸件的单边加工余量Z=2.0mm,铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,一步铳削（即粗铳）方可满足其精度要求。5 .160外圆的加工余量查机械制造工艺设计简明手册表2.2-4,得铸件的单边加工余量Z=2.Omm,铸件尺寸公差为CT8级，表面粗糙度Ra为3.2o根据机械制造工艺设计简明手册表1.4-8,两步车削（即粗车、半精车）方可满足其精度要求。粗车单边余量Z=l.5mm半精车单边余量Z=0.5mm6 .锥孔的加工余量查机械制造工艺设计简明手册表2.2-4,得铸件的单边加工余量Z=2.5mm,铸件尺寸公差为CT8级，表面粗糙度Ra为3.2。根据机械制造工艺设计简明手册表1.4-8,两步车削（即粗车、半精车）方可满足其精度要求。粗车单边余量Z=2.Omm半精车单边余量Z=0.5mm7 .170槽的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工槽的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为6.3。根据机械制造工艺设计简明手册表1.4-8,一步车削（即粗车）方可满足其精度要求。8 .4-29孔的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,一步钻削方可满足其精度要求。9 .14.6孔、25.5孔、26孔、70孔；扩26.5孔的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,首先钻14.4孔、然后较14.4孔至中14.6孔、接着钩平25.5、再钩平中26孔、然后钩平中70孔、最后扩26.5孔方可满足其精度要求。10 .顶面2-M10螺纹的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,首先钻2-M10螺纹底孔8.5,然后再攻2-M10螺纹方可满足其精度要求。IL中5.8孔、25孔、M12l.25螺纹的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为3.2。根据机械制造工艺设计简明手册表1.4-8,首先钻中5.6孔、然后钱中5.6孔至5.8孔、接着钩平M12l.25螺纹底孔中10.75、再用忽平25孔、最后攻M12l.25螺纹方可满足其精度要求。12 .顶面2-28孔、2-M39L5螺纹的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,首先钻2-28孔、接着钩平2-M39×l.5螺纹的底孔37.5、最后攻2-M39×l.5螺纹方可满足其精度要求。13 .前端面2-28孔、2-M39×l.5螺纹的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,首先钻2-28孔、接着钩平2-M39×l.5螺纹的底孔37.5、最后攻2-M39×l.5螺纹方可满足其精度要求。14 .后端面2-28孔、2-M39×l.5螺纹的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,首先钻2-28孔、接着钩平2-M39×l.5螺纹的底孔37.5、最后攻2-M39×l.5螺纹方可满足其精度要求。15 .M18L5螺纹、32孔的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,首先钻加8'1.5螺纹的底孔中16.5、接着攻M18L5螺纹、最后能平32孔方可满足其精度要求。16 .8-14孔、钩平寺16孔的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表而粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,首先钻8-中14孔、最后惚平16孔方可满足其精度要求。17 .左边28端面的加工余量查机械制造工艺设计简明手册表2.2-4,得铸件的单边加工余量Z=2.Omm,铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,一步铳削（即粗铳）方可满足其精度要求。18 .左边28孔的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表而粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,一步钻削方可满足其精度要求。19 .左边2-M8螺纹的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,首先钻左边2-M8螺纹底孔中6.8、然后再攻2-M8螺纹方可满足其精度要求。20 .4孔的加工余量查机械制造工艺设计简明手册表2.2-4,因其加工孔的尺寸不大故采用实心铸造，铸件尺寸公差为CT8级，表面粗糙度Ra为12.5。根据机械制造工艺设计简明手册表1.4-8,一步钻削方可满足其精度要求。3.5确定切削用量及基本工时工序01：金属性浇铸工序02：时效处理以消除内应力工序03：粗车基准A面、底面工步一：粗车基准A面1、切削用量机床为C620-1型卧式车床，所选刀具为YT5硬质合金端面车刀。根据切削用量简明手册第一部分表11，由于C620-1型卧式车床的中心高度为20Omm（表1.30）,故选刀杆尺寸BXH=I6mmX25mm,刀片厚度为4.5mm。根据表1.3,选择车刀几何形状为卷屑槽带倒棱型前刀面，前角y0=12°,后角=6°,主偏角（=90°,副偏角（'=10°,刃倾角儿=。，刀尖圆弧半径九=0.8mm。1）确定切削深度.由于单边余量为2.5mm,可在1次走刀内切完。2）确定进给量/根据表1.4,在粗车基准A面、刀杆尺寸为16mm×25mm>4W3mm、工件直径为0100mm时，f=0.10.6mmr按C620-1型卧式车床的进给量（表4.2-9）,选择=0.26mmr确定的进给量尚需满足机床进给机构强度的要求，故需进行校验。根据表1.30,C620-1机床进给机构允许的进给力EnaX=3530N。根据表1.21,当2mm,/0.35mmr,（=45°,u=200mmin（预计）时，进给力F尸760N。F,的修正系数为号月=0.1,QF尸1.17（表1.29-2）,故实际进给力为Fr=760×1.17N=889.2N由于切削时的进给力小于机床进给机构允许的进给力，故所选f=0.26mmr可用。3）选择车刀磨钝标准及耐用度根据表1.9,车刀后刀面最大磨损量取为1mm,可转位车刀耐用度T=30mino4）确定切削速度U切削速度U可根据公式计算，也可直接由表中查出。现采用查表法确定切削速度。根据表1.10,当用YTI5硬质合金车刀加工铸件，“pW3mm,f0.25mmr,切削速度u=950mmin0切削速度的修正系数为kw=0.8,klv=0.65,kkn=0.81,Av=1.15,kMv=kkv=1.0（均见表1.28）,Ai=950×0.8×0.65×0.81×1.15mmin460mminIOOOv7id1000×460乃 X 328r/min 447rmin按C620-1机床的转速（表4.2-8）,选择=460rmin则实际切削速度U=460mmin5）校验机床功率由表1.24,4W3mm,f0.27mmr,u246mmin时，PC=I.7KWo切削功率的修正系数%.=1.17,krop=kMPc=kpc=.0,c=1.13,=0.8,=0.65（表1.28）,故实际切削时的功率为PC=O.72KWlcI根据表1.30,当=460rmin时，机床主轴允许功率Pe=5.9KW°P,<Pe,故所选的切削用量可在C620-1机床上进行。最后决定的切削用量为Qp=2.5mm,/=0.26mmr,n=460rmin,=460mmin2、确定粗车基准A面的基本时间T.3=-/,LJ执4=164m, 1 =2.5mm, 2 =0mm, I3 =Omm, f =0.26mmr,式中d=328mm,w=460rmin,=lT3 = 164+2.5 + ° + ° ×lmin1.393minJ0.26 × 460则工步二：粗车底面1、切削用量机床为C620-1型卧式车床，所选刀具为YT5硬质合金端面车刀。根据切削用量简明手册第一部分表1.1,由于C620-1型卧式车床的中心高度为200mm（表1.30）,故选刀杆尺寸BXH=I6mmX25mm,刀片厚度为4.5mm。根据表1.3,选择车刀几何形状为卷屑槽带倒棱型前刀面，前角为=12°,后角%=6°,主偏角左=90°,副偏角（'=10°,刃倾角4=0°,刀尖圆弧半径九二0.8mm。1）确定切削深度.由于单边余量为2.0mm,可在1次走刀内切完。2）确定进给量/根据表1.4,在粗车底面、刀杆尺寸为16mmX25mm、ap3mm工件直径为01OOmm时，f=0.10.6mmr按C620-1型卧式车床的进给量（表4.2-9）,选择=0.26mmr确定的进给量尚需满足机床进给机构强度的要求，故需进行校验。根据表1.30,C620-1机床进给机构允许的进给力FnaX=3530N。根据表1.21,当qW2mm,fW0.35mmr,kr=450,u=200mmin（预计）时，进给力耳二76ONoFr的修正系数为&由=0.1,QFLI.17（表1.29-2）,故实际进给力为Fr=760×1.17N=889.2N由于切削时的进给力小于机床进给机构允许的进给力，故所选=0.26mmr可用。3）选择车刀磨钝标准及耐用度根据表1.9,车刀后刀面最大磨损量取为1mm,可转位车刀耐用度T=30mino4）确定切削速度U切削速度U可根据公式计算，也可直接由表中查出。现采用查表法确定切削速度。根据表1.10,当用YTl5硬质合金车刀加工铸件，W3mm,f0.25mmr,切削速度u=450mmin°切削速度的修正系数为=0.8,£=0.65,L=O.81,L=LI5«My=L=I.0（均见表1.28）,½=450×0.8×0.65×0.81×1.15mmin218mminIOOOv7id1000x218乃X164r/min 423rmin按C620-1机床的转速（表4.2-8）,选择=460rmin则实际切削速度U=460mmin5）校验机床功率由表1.24,4W3mm,f0.27mmr,u246mmin时，Pe=1.7KW0切削功率的修正系数%,p=1.17,鼠=Gv=As=LO,ZTPC二I13,跖二08k=0.65（表1.28）,故实际切削时的功率为PC=O.72KW根据表1.30,当“=460rmin时，机床主轴允许功率Pe=5.9KW°Pc<Pe,故所选的切削用量可在C620-1机床上进行。最后决定的切削用量为Qp=2.0mm,f=0.26mmr,/=460rmin,=218mmin2、确定粗车底面的基本时间T.3=-/,L=-+1÷2+/.pJh2123式中J=164mm,J0=9Om,I1=2.0mm,I2=0mm,/3=0mm,f=0.26mmr,n=460rmin,i=1milrr37+2.0+0+0.八a”W1JTn=Xlmm0.327min,30.26×460工序04：铳4-50顶面、35顶面工步一：铳4-50顶面1、选择刀具刀具选取硬质合金端面铳刀，刀片采用YG8,ap=2.0mn,d0=6itrn,v=90m/min，z=5。2.决定铳削用量1）决定铳削深度因为加工余量不大，且表面粗糙Ral2.5,要求不高，故可在一次走刀内铳完,贝IJap=2.0制2）决定每次进给量及切削速度根据X52K型立式铳床说明书，其功率为为7.5kw,中等系统刚度。根据表查出力=0.2%/齿，则IOOOv 1000x90ml "x63 455rmin按机床标准选取“ =475 r/min_ dnw _ 乃X63x475 vTo -1000 94/?7 / min当 nw =475rmin 时fm =f nw =0.2×5× 475 = 475 rnm / r按机床标准选取fm =475wm3）计算工时切削工时：Z1 = 50mm , I2 = 2.0mn, 3 = 3加加则机动工时为4+4tf= 50 + 2.0 + 3475×0.2× 4min 2.316 min工步二：铳35顶面1、选择刀具刀具选取硬质合金端面铳刀，刀片采用YG8,ap=2.Onun,d0=AOtwn,v=60wmin，z=4。2.决定铳削用量1）决定铳削深度因为加工余量不大，且表面粗糙Ral2.5,要求不高，故可在一次走刀内铳完,则ap=2.0mm2）决定每次进给量及切削速度根据X52K型立式铳床说明书，其功率为为7.5kw,中等系统刚度。根据表查出工=0.2/齿，则IQOOvdIoooX 60"x40478rmin按机床标准选取卬=475 r/min_ 7cdnw _ 万X 40x475 vTo -1000 59.7机 / min当 nw =475rmin 时flll =f z,nw = 0.2 ×4× 475 = 380 mm / r按机床标准选取fm = 375 mm / r3）计算工时切削工时：l = 35mm , I2 = 2.Onvn , 3 = 3,M则机动工时为tm tftl÷2二 35 + 2.0 + 3475×0.2× Imin 0.422 min工序05：半精车基准A面、底面工步一：半精车基准A面1、切削用量机床为C620-1型卧式车床，所选刀具为YT5硬质合金端面车刀。根据切削用量简明手册第一部分表1.1,由于C620-1型卧式车床的中心高度为20Omm（表1.30）,故选刀杆尺寸BXH=I6mmX25mm,刀片厚度为4.5mm。根据表1.3,选择车刀几何形状为卷屑槽带倒棱型前刀而，前角为=12°,后角%=6°,主偏角（=90°,副偏角（'=10°,刃倾角儿=。，刀尖圆弧半径九二0.8mm。1）确定切削深度4由于单边余量为0.4mm,可在1次走刀内切完。2）确定进给量/根据表1.4,在半精车基准A面、刀杆尺寸为16mm×25mm>ap3mn工件直径为O1OOmm时，f=0.10.6mmr按C620-1型卧式车床的进给量（表4.2-9）,选择=0.22mmr确定的进给量尚需满足机床进给机构强度的要求，故需进行校验。根据表1.30,C620-1机床进给机构允许的进给力FnaX=3530N。根据表1.21,0p2mm,f0.35mmr,kr=450,u=200mmin（预计）时,进给力耳=760N°F,的修正系数为与肃=0.1,QFLLl7（表1.29-2）,故实际进给力为Fr=760×1.17N=889.2N由于切削时的进给力小于机床进给机构允许的进给力，故所选=0.22mmr可用。3）选择车刀磨钝标准及耐用度根据表1.9,车刀后刀面最大磨损量取为1mm,可转位车刀耐用度T=30mino4）确定切削速度U切削速度U可根据公式计算，也可直接由表中查出。现采用查表法确定切削速度。根据表1.10,当用YTl5硬质合金车刀加工铸件，.W3mm,f0.25mmr,切削速度U=I200mmin。切削速度的修正系数为=0.8,klv=0.65,kkn=0.81,11,=1.15,kMv=kkv=1.0（均见表1.28）,½=1200×0.8×0.65×0.81×1.15mmin581mminIOOOv 1000x581d 7rx 328r/min 564rmin按C620-1机床的转速（表4.2-8）,选择=600rmin则实际切削速度=581m/min5）校验机床功率由表1.24,4W3mm,f0.27mmr,u246mmin时，Pe=1.7KW0切削功率的修正系数,=1.17,krop=kMPc=kpc=.0fc=1.13,=0.8,ktp=0.65（表1.28）,故实际切削时的功率为PC=O.72KWlcI根据表1.30,当=600rmin时，机床主轴允许功率Pe=5.9KW°P,<Pe,故所选的切削用量可在C620-1机床上进行。最后决定的切削用量为。p=0.4mm,f=0.22mmr,n=600rmin,=581mmin2、确定半精车基准A面的基本时间T.3=-z,LJ执Jtl=I 64m, 1 =0.4mm, 2 =0mm, I3 =Omm, f =0.22mmr,164 + °.4 + ° 十 ° XIminaL246min式中d=328mm,w=600rmin,=l则“0.22×600工步二：半精车底面1、切削用量机床为C620-1型卧式车床，所选刀具为YT5硬质合金端面车刀。根据切削用量简明手册第一部分表1.1,由于C620-1型卧式车床的中心高度为20Omm（表1.30）,故选刀杆尺寸BXH=I6mmX25mm,刀片厚度为4.5mm。根据表1.3,选择车刀几何形状为卷屑槽带倒棱型前刀面，前角o=12°,后角%=6°,主偏角%二90°,副偏角（'=10°,刃倾角4=0°,刀尖圆弧半径九二0.8mm。1）确定切削深度.由于单边余量为0.5mm,可在1次走刀内切完。2）确定进给量/根据表1.4,在半精车底面、刀杆尺寸为16mmX25mm、4W3mm、工件直径为O1OOmm时，f=0.10.6mmr按C620-1型卧式车床的进给量（表429）,选择=0.22mmr确定的进给量尚需满足机床进给机构强度的要求，故需进行校验。根据表1.30,C620-1机床进给机构允许的进给力FnaX=3530N。根据表1.21,当W2mmJW0.35mmr,kr=450,u=200mmin（预计）时，进给力E=760N°Ff的修正系数为&由=0.1,JFf=I.17（表1.29-2）,故实际进给力为Fr=760×1.17N=889.2N由于切削时的进给力小于机床进给机构允许的进给力，故所选=0.22mmr可用。3）选择车刀磨钝标准及耐用度根据表1.9,车刀后刀面最大磨损量取为1mm,可转位车刀耐用度T=30mino4）确定切削速度U切削速度U可根据公式计算，也可直接由表中查出。现采用查表法确定切削速度。根据表1.10,当用YTI5硬质合金车刀加工铸件，W3mm,f0.25mmr,切削速度U=600mmin。切削速度的修正系数为ks,=0.8,klv=0.65,kkn=0.81,rv=1.15,Zcmv=kkv=1.0（均见表1.28）,故u=600x0.8x0.65x0.81X1.15mmi11Q291mminIOOOv 1000×291n =dr/min 565rmin按C620-1机床的转速（表4.2-8）,选择=600rmin则实际切削速度=600mmin5）校验机床功率由表1.24,4W3mm,f0.27mmr,u246mmin时，PC=I.7KWo切削功率的修正系数%”=1.17,鼠儿=.0，pc=1.13,=0.8,kl=0.65（表1.28）,故实际切削时的功率为Pc=0.72KWcI根据表1.30,当=6（X）rmin时，机床主轴允许功率Pe=5.9KW°Pc<Pe,故所选的切削用量可在C620-1机床上进行。最后决定的切削用量为4p=05mm,f=0.22mmr,z?=600r/min,=291mmin2、确定粗车底面的基本时间Tn=-ifL=比4+i+1+1j3Jh2123式中J=164mm,J0=9Om,1=0.5mm,I2=Omm,/3=0mm,f=0.22mmr,=600rmin,=lmT37+0.5+0+0COQq则Tn=XImm0.285miny0.22×600工序06：精车基准A面1、切削用量机床为C620-1型卧式车床，所选刀具为YT5硬质合金端面车刀。根据切削用量简明手册第一部分表1.1,由于C620-1型卧式车床的中心高度为20Omm（表1.30）,故选刀杆尺寸BXH=I6mmX25mm,刀片厚度为4.5mm。根据表1.3,选择车刀几何形状为卷屑槽带倒棱型前刀面，前角y0=12°,后角=6°,主偏角（=90°,副偏角（'=10°,刃倾角儿=。，刀尖圆弧半径九=0.8mm。1）确定切削深度.由于单边余量为0.1mm,可在1次走刀内切完。2）确定进给量/根据表1.4,在精车基准A面、刀杆尺寸为16mm×25mm>4W3mm、工件直径为OIoOmm时，f=0.10.6mmr按C620-1型卧式车床的进给量（表4.2-9）,选择=0.2mmr确定的进给量尚需满足机床进给机构强度的要求，故需进行校验。根据表1.30,C620-1机床进给机构允许的进给力EnaX=3530N。根据表1.21,当2mm,/0.35mmr,（=45°,u=200mmin（预计）时，进给力E=760N°Ff的修正系数为&式=0.1,JFf=LI7（表1.29-2）,故实际进给力为Fr=760×1.17N=889.2N由于切削时的进给力小于机床进给机构允许的进给力，故所选f=0.2mmr可用。3）选择车刀磨钝标准及耐用度根据表1.9,车刀后刀面最大磨损量取为1mm,可转位车刀耐用度T=30mino4）确定切削速度U切削速度U可根据公式计算，也可直接由表中查出。现采用查表法确定切削速度。根据表1.10,当用YTI5硬质合金车刀加工铸件，“pW3mm,f0.25mmr,切削速度u=1500mmino切削速度的修正系数为kw=0.8,klv=0.65,kkn=0.81,Av=1.15,kMv=kkv=1.0（均见表1.28）,故u=1500x0.8x0.65x0.81X1.15mmin2727mminr/min 706rmin100Ov1000×727n=d4X328按C620-1机床的转速（表4.2-8）,选择“二760rmin则实际切削速度=727m/min5）校验机床功率由表1.24,4W3mm,f0.27mmr,u246mmin时，PC=I.7KWo切削功率的修正系数%.=1.17,krop=kMPc=kpc=.0,c=1.13,=0.8,=0.65（表1.28）,故实际切削时的功率为PC=O.72KWlcI根据表1.30,当=760rmin时，机床主轴允许功率Pe=5.9KW°P,<Pe,故所选的切削用量可在C620-1机床上进行。最后决定的切削用量为。p=0.1mm,/=0.2mmr,n=760rmin,=727mmin2、确定精车基准A面的基本时间,3=-z,L=士4+2+4式中 d=328mm, w=760rmin,=l则NJ3Jh2123J0=I64m,1=0.1mm,I2=Omm,/3=0mm,f=0.2mmr,164+°1+°+°×Imin1.080mini0.2×760工序07：粗车、半精车中160外圆；倒角工步一：粗车中164外圆至1611、切削用量机床为C620-1型卧式车床，所选刀具为YT5硬质合金外圆车刀。根据切削用量简明手册第一部分表1.1,由于C620-1型卧式车床的中心高度为20Omm（表1.30）,故选刀杆尺寸BXH=I6mmX25mm,刀片厚度为4.5mm。根据表1.3,选择车刀几何形状为卷屑槽带倒棱型前刀而，前角为=12°,后角%=6°,主偏角左=90°,副偏角（'=10°,刃倾角儿=。，刀尖圆弧半径九二0.8mm。1）确定切削深度4由于单边余量为1.5mm,可在1次走刀内切完。2）确定进给量/根据表1.4,在粗车160外圆、刀杆尺寸为16mmX25mm、ap3mm工件直径为0100mm时，f=0.10.6mmr
