    毕业设计(论文)-装配机械手设计及运动仿真-含PLC控制.docx

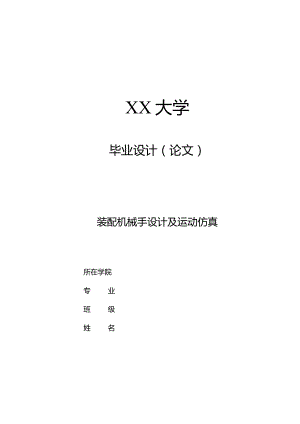

    XX大学毕业设计(论文)装配机械手设计及运动仿真所在学院专业班级姓名学号指导老师近代装配机械手是由目标机械本体、控制器系统、传感装置系统、控制系统和伺服动力器系统组成,是一种模仿人的操作、自动化控制、可多次编程、能在立体空间完成各式各样作业的MeChatroniCS设备。装配机械手对于提高和确保产品质量,提升生产的效率,改善工人的工作条件和快速更新产品起着非常重要的作用。装配机械手技术结合了多们学科的知识。包含机构学、计算机、控制论、信息和传感技术、人工智能、仿生学等。它是当代十分活跃,应用非常广泛的领域。机械手具有很多人类所不具有的能力,包括快速分析环境能力;抗干扰能力强,能长时间工作和工作精度高。可以说机械手是工业进步的产物,它也发挥了在当今工业的至关重要的作用。如今,机械手工业已成为世界各国备受关注的产业。随着机械手技术的快速发展,装配机械手的应用范围正在不断扩大,提出了新要求,为提高机械手教学教育的水平,我们研制出一套以实验教学为目的的机械手演示系统。本文阐述了机械手的发展历史,国内外的应用状况,及其巨大的优越性,提出了具体的机械手设计要求和进行了总体方案设计和各自由度的具体结构设计、计算;关键词:机械手;工业;传动;强度AbstractFromtheindustrialrobotmanipulator(Mechanical),controller,servodrivesystemandsensingdevice,ahumanoidoperation,automaticcontrol,canrepeatprogramming,three-dimensionalspacecanbecompletedinthevariousoperationsoftheelectromechanicalintegrationautomaticproductionagency.Ittostabilize,improvetheproductquality,improveproductionefficiency,playsaveryimportantroleinimprovingtherapidworkingconditionsandproduct.Industrialrobottechnologyisahigh-techintegratedcomputer,controltheory,mechanism,informationandsensortechnology,artificialintelligence,bionicsmultidisciplinaryandform,isthecontemporaryresearchisveryactive,moreandmorewidelyappliedinthefield.Therobotisontheenvironmentofrapidresponseandtheanalysisjudgmentability,andthemachinecanworkcontinuouslyforlongtime,highprecision,resistancetoharshenvironmentcapacity,inthesensethatitistheproductoftheevolutionofthemachine,itisanimportantproductionandindustrialandnon-industrialsector,serviceequipment,automationequipmentisindispensablethefieldofadvancedmanufacturingtechnology.Today,theroboticsindustryhasbecometheworldtheconcernoftheindustry.Withtherapiddevelopmentofrobottechnology,theapplicationfieldofindustrialrobotisconstantlyexpanding,putsforwardnewrequirements,inordertoimprovetherobotteachinglevel,wedevelopedasetofexperimentalteachingforthepurposeofdemonstrationoftherobotsystem.Thisassaydescribesthedevelopmentprocessoftherobot,theapplicationstatusathomeandabroad,robotbasedonthespecificdesignrequirements,theoveralldesignofthedegreeoffreedom,theconcretestructuredesignandcalculation;KeyWords:robot;industrial;transmission;strength摘要AbstractI11目录IV第一章绪论11.1 机械手概念11.2 课题研究的背景和意义11.3 机器人的发展及技术21.3 .1机器人的发展21.4 .2机器人技术31.4 机器人研究概况31.4.1 国外研究现状31.4.2 国内研究现状41.5 装配机械手的应用51.6 本课题研究内容6第二章总体方案设计62.1 机器人工程概述62.2 工业机器人总体设计方案论述72.3 机器人机械传动原理82.4 机器人总体方案设计92.5 本章小结10第3章装配机械手的机械结构设计123.1 装配机械手的总体设计121.1. 1装配机械手的参数121.2. 2装配机械手外形尺寸与工作空间121.3. 3装配机械手的总体传动方案123.2 机器人腰座结构的设计133.3 机器人手臂的结构设计143.4 机器人腕部的结构设计153.5 机器人末端执行器(手爪)的设计163.6 大小臂(关节2和关节3)电机的计算与型号选择163.7 主要零件材料的选择与强度校核173.8 臂部电机的计算与选型203.9 机械手重要零部件设计计算203.9.1电机的设计计算203.9.2同步型齿型带的设计参数223.9.3滚珠丝杠副的设计参数233.10 大臂和小臂机械结构设计243.11 腕部机械结构设计253.12 腰部机构设计(含齿轮计算校核)253.13 小结29第四章控制系统的分析设计304.1 控制系统的组成结构304.2 控制系统的性能要求314.3 传感器的选择314.3.1 位置检测装置314. 3.2滑觉传感器324.4 控制系统PLC的选型及控制原理324. 4.1PLC控制系统设计的基本原则325. 4.2PLC种类及型号选择376. 4.3I/O点数分配377. 4.4PLC外部接线图388. 4.5机械手控制原理394.5 PLC程序设计41参考文献45致谢46第一章绪论1.1 机械手概念机械手是一种典型的机电一体化产品,仿人型机械手是机械手研究领域的热点。研究仿人型机械手需要结合机械、电子、信息论、人工智能、生物学以及计算机等诸多学科知识,同时其自身的发展也促进了这些学科的发展。机械手是仿人型机械手的一种。1959年,世界上诞生了第一台工业机械手,开创了机械手发展的新纪元。随着科学技术的发展,仿人型机械手的研究与应用迅猛发展。世界著名机械手专家、日本早稻田大学的加藤一郎教授说过:“机械手应当具有的最大特征之一是功能”。其中双足是方式中自动化程度最高、最为复杂的动态系统。伟大的发明家爱迪生也曾说过这样一句话:“上帝创造人类,两条腿是最美妙的杰作”。系统具有非常丰富的动力学特性,对的环境要求很低,既能在平地上,也能在非结构性的复杂地面上,对环境有很好的适应性。功能的具备为扩大机械手的应用领域开辟了无限广阔的前景。研究机械手的原因和目的,主要有以下几个方面:希望研制出机构,使它们能在许多结构和非结构环境中,以代替人进行作业或延伸和扩大人类的活动领域;希望更多得了解和掌握人类得特性,并利用这些特性为人类服务,例如:人造假肢。系统具有丰富的动力学特性,在这方面的研究可以拓宽力学及机械手的机械手(RObOt)是自动执行工作的机器装置。它是高级整合控制论、机械电子、计算机、材料和仿生学的产物。在工业、医学、农业、建筑业甚至军事等领域中均有重要用途。机械手是近50年才迅速发展起来的一种有代表性的、机械和电子控制系统组成的、自动化程度高的生产工具。在生产制造业中,装配机械手技术得到广泛的应用。它自动化程度高,对改善劳动条件,确保产品质量和提升工作效率,起到非常重要的作用。可以说他是现代工业的一种技术革命。1.2 课题研究的背景和意义由于现代科技的发展,无论是在工业生产中还是人类日常生活,机械手技术都得到广泛的应用。研究智能类人机械手是近年科学家一致致力于的方向。类人机械手是以人类模型的,它能仿照人类各种动作和具有人类的外部特征。未来机械手管家将不是梦。按机械手结构的不同,机械手又可以分很多种。轮式移动机械手、履带机械手、机器手、步行机械手等等。值得一提的是步行机械手,他是近年来类人机器研究的重要成果。它的移动方式跟大多数动物一样甚至可以跟人类一下。这是一种很复杂的自动化程度很高的运动。相对于传统的轮式和履带机械手,他对环境的适应性更强。能在很小的空间作业,在不平的道路上如履平地,上下楼梯等等。将来不久,这项技术会得到非常广泛应用。在机械手研究、制作中,运用电脑对设计出来的机械手进行仿真是一项非常重要的过程。机械手仿真包含零件建模,零件装配,最后进行运动仿真。通过仿真,设计员可以很直观的观察到各个机构的运动状况,知道有没有出现干涉;可以清楚知道各个部件的受力情况,得出各种模拟数据。这种方法大大节约了研制时间和成本。1.3 机器人的发展及技术1.3.1机器人的发展20世纪40年代,伴随着遥控操纵器和数控制造技术的出现,关于机器人技术的研究开始出现。60年代美国的COnSoIiClateClCOntrOl公司研制出第一台机器人样机,并成立了Unimation公司,定型生产了Unimate机器人。20世纪70年代以来,工业机器人产业蓬勃兴起,机器人技术逐渐发展为专门学哈尔滨工程大学硕十学位论文。1970年,第一次国际机器人会议在美国举行。经过几十年的发展,数百种不同结构、不同控制系统、不同用途的机器人已进入了实用化阶段。目前,尽管关于机器人的定义还未统一,但一般认为机器人的发展按照从低级到高级经历了三代。第一代机器人,主要指只能以“示教-再现”方式工作的机器人,其只能依靠人们给定的程序,重复进行各种操作。目前的各类工业机器人大都属于第一代机器人。第二代机器人是具有一定传感器反馈功能的机器人,其能获取作业环境、操作对象的简单信息,通过计算机处理、分析,机器人按照己编好的程序做出一定推理,对动作进行反馈控制,表现出低级的智能。当前,对第二代机器人的研究着重于实际应用与普及推广上。第三代机器人是指具有环境感知能力,并能做出自主决策的自治机器人。它具有多种感知功能,可进行复杂的逻辑思维,判断决策,在作业环境中可独立行动。第三代机器人又称为智能机器人,并己成为机器人学科的研究重点,但目前还处于实验室探索阶段。机器人技术己成为当前科技研究和应用的焦点与重心,并逐渐在工农业生产和国防建设等方面发挥巨大作用。可以预见到,机器人将在21世纪人类社会生产和生活中扮演更加重要的角色。1. 3.2机器人技术机器人学是一门发展迅速的且具有高度综合性的前沿学科,该学科涉及领域广泛,集中了机械工程、电气与电子工程、计算机工程、自动控制工程、生物科学以及人工智能等多种学科的最新科研成果,代表了机电一体化的最新成就。机器人充分体现了人和机器的各自特长,它比传统机器具有更大的灵活性和更广泛的应用范围。机器人的出现和应用是人类生产和社会进步的需要,是科学技术发展和生产工具进化的必然。目前,机器人及其自动化成套装备己成为国内外备受重视的高新技术应用领域,与此同时它正以惊人的速度向海洋、航空、航天、军事、农业、服务、娱乐等各个领域渗透。目前,虽然机器人的能力还是非常有限的,但是它正在迅速发展。随着各学科的发展和社会需要的发展,机器人技术出现了许多新的发展方向和趋势,如网络机器人技术、虚拟机器人技术、协作机器人技术、微型机器人技术和机器人技术等。1.4 机器人研究概况1.4.1 国外研究现状最早系统地研究人类和动物运动原理的是Muybridge,他发明了电影用的独特摄像机,即一组电动式触发照相机,并在1877年成功地拍摄了许多四足动物和奔跑的连续照片。后来这种采用摄像机的方法又被DenIeny用来研究人类的运动。从本世纪30年代到50年代,苏联的Bernstein从生物动力学的角度也对人类和动物的机理进行深入的研究,并就运动作了非常形象化的描述。真正全面、系统地开展机器人的研究是始于本世纪60年代.迄今,不仅形成了机器人一整套较为完善的理论体系,而且在一些国家,如日本、美国和苏联等都已研制成功了能静态或动态的机器人样机。这一部分,我们主要介绍队60年代到1985年这一时期,在机器人领域所取得的最重要进展。在60年代和70年代,对机器人控制理论的研究产生了3种非常重要的控制方法,即有限状态控制、模型参考控制和算法控制。这3种控制方法对各种类型的机器人都是适用的。有限状态控制是由南斯拉夫的TomOViC在1961年提出来的,模型参考控制是由美国的Farnsworth在1975年提出来的,而算法控制则是由南斯拉夫米哈依罗鲍宾研究所著名的机器人学专家Vukobratovic博士在1969年至1972年问提出来的。这3种控制方法之间有一定的内在联系。有限状态控制实质上是一种采样化的模型参考控制,而算法控制则是一种居中的情况1O在步态研究方面,苏联的BeSSonoV和UnInoV定义了"最优步态",Kugushev和Jaro-SheVSkij定义了自由步态。这两种步态不仅适应于而且也适应于多足机器人。其中,自由步态是相对于规则步态而言的。如果地面非常粗糙不平,那么机器人在时,下一步脚应放在什么地方,就不能根据固定的步序来考虑,而是应该象登山运动员那样走一步看一步,通过某一优化准则来确定,这就是所谓的自由步态。在机器人的稳定性研究方面,美国的Hemami等人曾提出将系统的稳定性和控制的简化模型看作是一个倒立振子(倒摆),从而可以将的前进运动解释为使振子直立的问题。此外,从减小控制的复杂性考虑,Hemami等人还曾就机器人的“降阶模型”问题进行了研究。前面我们曾指出Vukobratovic也对类人型系统进行了能量分析,但他仅限于导出各关节及整个系统的功率随时间的变化关系,并没有过多地涉及能耗最优这个问题.但在他的研究中,VUkObrat。ViC得出了一个有用的结论,即姿态越平滑,类人型系统所消耗的功率就越少。1.4.2 国内研究现状国内机器人的研制工作起步较晚,我国是从20世纪80年代开始机器人领域的研究和应用的。1986年,我国开展了“七五”机器人攻关计划,1987年,我国的“863”高技术计划将机器人方面的研究开发列入其中。目前我国从事机器人研究与应用开发的单位主要是高校和有关科研院所等。最初我国进行机器人技术研究的主要目的是跟踪国际先进的机器人技术,随后取得了一定的成就。哈尔滨工业大学自1986年开始研究机器人,先研制成功静态双足机器人HlT-1,高IlOcm,重70kg,有10个自由度,实现平地上的前进、左右侧行以及上下楼梯的运动,步幅45cm,步速为IO秒/步,后来又相继研制成功了HITTI和HIT-III,重42kg,高103cm,有12个自由度,实现了步长24cm,步速2.3步每秒的。目前正在研制的Hl下Iv机器人,全身可有52个自由度,其在运动速度和平衡性方面都优于前三型机器人37o国防科技大学在1988年春成功地研制了一台平面型6自由度的双足机器人KDW-I,它能前进、后退和上下楼梯,最大步幅为40cm,步速为4步每秒,1989年又研制出空间型KDW-II,有10个自由度,高69Cnb重13kg实现进退、上下台阶的静态稳定以及左右的准动态。1990年在KDW-口的平台上增加两个垂直关节,发展成KDWTH,有12个自由度,具备了转弯功能,实现了实验室环境的全方位。1995年实现动态,步速0.8步每秒,步长为20Cln22Cnb最大斜坡角度达13度。2000年底在KDW-HI的基础上研制成功我国首台仿人形机器人“先行者”,动态,可在小偏差、不确定的环境,周期达每秒两步,高1.4m,重20kg,有头、眼、脖、身躯、双臂、双足,且具备一定的语言功能813O此外,清华大学正在研制仿人形机器人THBIP-1,高L7m,重130kg,32个自由度,在清华大学985计划的支持下,项目也在不断取得进展。南京航空航天大学曾研制了一台8自由度空间型机器人,实现静态功能13,14。本课题源于“第一届全国大学生机械创新设计大赛”中机器人。目前,机器人大多以轮子的形式实现功能阶段。真正模仿人类用腿走路的机器人还不多,虽有一些六足、四足机器人涌现,但是机器人还是凤毛麟角。我们这个课题,探索设计仅靠巧妙的机械装置和简单的控制系统就能实现模拟人类的机器人。其分功能有:交替迈腿、摇头、摆大臂、摆小臂。1.5 装配机械手的应用机械手产业是在计算机、继汽车之后出现的又一种新的大型高技术产业。现代,机械手产业市场前景发展很好。从二十世纪起,世界机械手产业一直稳步增长。到了二十世纪九十年代,机械手产品发展快速增长,年增长率平均在百分之十上下。2004年创记录达到百分之二十。在亚洲机械手需求量更多,年增长率高达百分之四十三。经历40多年的发展,装配机械手应用到很多领域中去了。机械手在制造业中应用的最广泛。如在焊接、热处理、表面涂覆、机械加工、装配、检测和仓库堆垛毛、坯制造(冲压、压铸、锻造等)等等作业中,机械手替代了人工作业,并使得生产效益大大提高。图1一1装配机械手1.6 本课题研究内容本课题是为某零件的装配设计装配机械手(装配零件可根据生产实际自定)。工业机械手是按预定要求,模仿人体上肢功能,完成抓取工件,移送定位等工作,实现自动化操作的设备。是减轻工人劳动强度,提高工作效率,实现工业自动化的重要手段。本课题应用CAD技术对机械手进行结构设计、传动设计和控制系统的设计,并进行运动仿真。它可以实现某零件的自动装配,装配机械手的自由度,动作程序和速度按生产实际要求设定。第二章总体方案设计2.1 机器人工程概述机器人工程是一门跨学科的综合性技术,它涉及到力学、机构学、机械设计、气动液压技术、传感技术、计算机技术和自动控制技术等学科领域。人们将已有学科分支中的知识有效地组合起来用以解决综合性的工程问题的技术称之为“系统工程学”。以机器人设计为例,系统工程学认为,应当将其作为一个系统来研究、开发和运用,从机器人的整体出发来研究其系统内部各组成部分之间的有机联系和系统外部环境的相互关系的一种综合性的设计方法。从系统功能的观点来看,将一部复杂的机器看成是一个系统,它由若干个子系统按一定规律有机地联系在一起,是一个不可分的整体。如果将系统拆开、则将失去作为一个整体的特定功能。因此,在设计一部较复杂的机器时,从机器系统的概念出发,这个系统应具有如下特性:(1)整体性由若干个不同性能的子系统构成的一个总的机械系统应具有作为一个整体的特定功能。(2)相关性系统内各子系统之间有机联系、有机作用,具有某种相互关联的特性。(3)目的性每个系统都应有明确的目的和功能,系统的结构、系统内各子系统的组合方式决定于系统的目的和功能。(4)环境适应性任何一个系统都存在于一定的环境中,必须能适应外部环境的变化。因此,在进行机器人设计时,不仅要重视组成机器人系统的各个部件、零件的设计,更应该按照系统工程学的观点,根据机器人的功能要求,将组成机器人系统的各个子系统部件、零件合理地组合,设计出性能优良适于工作需要的机器人产品。在比较复杂的工业机器人系统中大致包括如下:操作机,它是完成机器人工作任务的主体,包括机座、手臂、手腕、末端执行器和机构等。驱动系统,它包括作为动力源的驱动器,驱动单元,伺服驱动系统由各种传动零、部件组成的传动系统。控制系统,它主要包括具有运算、存储功能的电子控制装置(计算机或其他可编程编辑控制装置),人一一机接口装置(键盘、示教盒等),各种传感器的信息放大、传输和处理装置,传感器、离线编程、设备的输入/输出通讯接口,内部和外部传感器以及其他通用或专用的外围设备14O工业机器人的特点在于它在功能上的通用性和重新调整的柔性,因而工业机器人能有效地应用于柔性制造系统中来完成传送零件或材料,进行装配或其他操作。在柔性制造系统中,基本工艺设备(如数控机床、锻压、焊接、装配等生产设备)、辅助生产设备、控制装置和工业机器人等一起形成了各种不同形式地工业机器人技术综合体地工业机器人系统。在其他非制造业地生产部门,如建筑、采矿、交通运输等生产领域引用机器人系统亦是如此。2.2 工业机器人总体设计方案论述(一)确定负载目前,国内外使用的工业机器人中,负载能力的范围很大,最小的额定负载在5N以下,最大可达9000N。负载大小的确定主要是考虑沿机器人各运动方向作用于机械接口处的力和扭矩。其中应包括机器人末端执行器的重量、抓取工件或作业对象的重量和规定速度和加速度条件下,产生的惯性力等。由本次设计给的设计参数可初估本次设计属于小负载。(二)驱动方式由于伺服电机具有控制性能好,控制灵活性强,可实现速度、位置的精确控制,对环境没有影响,体积小,效率高,适用于运动控制要求严格的中、小型机器人等特点,故本次设计采用了伺服电机驱动(三)传动系统设计机器人传动装置中应尽可能做到结构紧凑、重量轻、转动惯量和体积小,在传动链中要考虑采用消除间隙措施,以提高机器人的运动和位置控制精度。在机器人中常采用的机械传动机构有齿轮传动、蜗杆传动、滚珠丝杠传动、同步齿形带传动、链传动、行星齿轮传动、谐波齿轮传动和钢带传动等,由于齿轮传动具有效率高,传动比准确,结构紧凑、工作可靠、使用寿命长等优点,且大学学习掌握的比较扎实,故本次设计选用齿轮传动。(四)工作范围工业机器人的工作范围是根据工业机器人作业过程中操作范围和运动轨迹来确定,用工作空间来表示的。工作空间的形状和尺寸则影响机器人的机械结构坐标形式、自由度数和操作机各手臂关节轴线的长度和各关节轴转角的大小及变动范围的选择(五)运动速度机器人操作机手臂的各个动作的最大行程确定后,按照循环时间安排确定每个动作的时间,就能进一步确定各动作的运动速度,用m/s或(o)/s表示,各动作的时间分配要考虑多方面的因素,例如总的循环时间的长短,各动作之间顺序是依序进行还是同时进行等。应试做各动作时间的分配方案表,进行比较,分配动作时间除考虑工艺动作的要求外,还应考虑惯性和行程的大小,驱动和控制方式、定位方式和精度等要求。2.3 机器人机械传动原理本课题设计的是一种小经济型装配机器人。该机器人为多关节型,具有六个自由度。采用伺服电机驱动,因此控制简单,编程操作方便。机身采用薄壁整体铸件,这样可以使结构轻巧,使用灵活。内部铸件既作为内部齿轮安装壳体与轴的支撑座,又作为承力骨架,这样不仅节省材料,减少加工量,又使整体减少质量5。2.4 机器人总体方案设计工业机器人的结构形式主要有直角坐标结构,圆柱坐标结构,球坐标结构,关节型结构四种。各结构形式及其相应的特点,分别介绍如下3。(1)直角坐标机器人结构直角坐标机器人的空间运动是用三个相互垂直的直线运动来实现的,如图2-1(a)由于直线运动易于实现全闭环的位置控制,所以,直角坐标机器人有可能达到很高的位置精度(Um级)。但是,这种直角坐标机器人的运动空间相对机器人的结构尺寸来讲,是比较小的。因此,为了实现一定的运动空间,直角坐标机器人的结构尺寸要比其他类型的机器人的结构尺寸大得多。直角坐标机器人的工作空间为一空间长方体。直角坐标机器人主要用于装配作业及搬运作业,直角坐标机器人有悬臂式,龙门式,天车式三种结构。(2)圆柱坐标机器人结构圆柱坐标机器人的空间运动是用一个回转运动及两个直线运动来实现的,如图2-l(b)0这种机器人构造比较简单,精度还可以,常用于搬运作业。其工作空间是一个圆柱状的空间。(3)球坐标机器人结构球坐标机器人的空间运动是由两个回转运动和一个直线运动来实现的,如图2T(c)。这种机器人结构简单、成本较低,但精度不很高。主要应用于搬运作业。其工作空间是一个类球形的空间。(4)关节型机器人结构关节型机器人的空间运动是由三个回转运动实现的,如图27(d)。关节型机器人动作灵活,结构紧凑,占地面积小。相对机器人本体尺寸,其工作空间比较大。此种机器人在工业中应用十分广泛,如焊接、喷漆、搬运、装配等作业,都广泛采用这种类型的机器人。关节型机器人结构,有水平关节型和垂直关节型两种。(a)直角坐标型(b)圆柱坐标型(C)球坐标型(d)关节型图2-1四种机器人坐标形式根据任务书要求和具体实际我们选择的是(d)关节型。具体到本设计,因为设计要求搬运的加工工件的质量达5KG,同时考虑到数控机床布局的具体形式及对机器人的具体要求,考虑在满足系统工艺要求的前提下,尽量简化结构,以减小成本、提高可靠度。该机器人手臂运动范围大,且有较高的定位准确度,要求设计的机器人为六个自由度,其中腰部有一个旋转自由度,大臂和小臂的俯仰自由度,小臂的旋转自由度,手腕的俯仰、旋转自由度。在本论文中,要求设计大小臂结构,所以,需要对实现大臂和小臂的俯仰自由度,小臂的旋转自由度的机构进行详细设计。2.5 本章小结本章主要完成对机器人整体方案的一个分析和设计,通过多种方案的选择来确定最终要确定的方案.确定了机器人的总体设计方案后,就要针对机器人的腰部、手臂、手腕、末端执行器等各个部分进行详细设计。Il第3章装配机械手的机械结构设计3.1 装配机械手的总体设计3.1.1 装配机械手的参数工作半径:800mm;负载:5kg;关节活动范围:轴1旋转+125°125°,速度250o/s轴2旋转+145°145°,速度250°/s轴3手臂20Omnb速度1500mms轴4手腕+360°360°,速度320o/s3.1. 2装配机械手外形尺寸与工作空间机构图:图21装配机械手的结构图3.2. 3装配机械手的总体传动方案VR减速器:是由两级减速和中心圆盘支撑为主的速器,该减速器具有同轴线的传动、传动精度高、减速比大、刚度大、结构紧凑等等优点,适于重载、高速和高精度场合。谐波减速器也有承载能力大,传动平稳,传动效率高,传动精度高,结构简单、体积小,重量轻、传动比大等优点。谐波减速器与VR减速器相比较,它的制造成本要低得多,因此在本设计中选用谐波减速机。装配机械手大小臂都采用谐波减速机加推力向心交叉短圆柱滚子轴承结构,因要承受轴向压力和倾覆力矩。推力向心交叉短圆柱滚子轴承刚度高,能承受轴向压力与径向扭矩,刚好符合谐波减速机配合SCAAR机械手大小臂高的抗倾覆力矩及高刚性的设计要求。主轴垂直直线运动:步进电机1一一同步齿形带一一丝杠螺母一一主轴主轴旋转:步进电机2一同步齿形带一一花键一一主轴大臂回转:步进电机3减速器一一大臂小臂回转:步进电机4小臂3.2 机器人腰座结构的设计工业机器人腰座,就是圆柱坐标机器人,球坐标机器人及关节型机器人的回转基座。它是机器人的第一个回转关节,机器人的运动部分全部安装在腰座上,它承受了机器人的全部重量。在设计机器人腰座结构时,要注意以下设计原则:1.1 腰座要有足够大的安装基面,以保证机器人在工作时整体安装的稳定性。1.2 腰座要承受机器人全部的重量和载荷,因此,机器人的基座和腰部轴及轴承的结构要有足够大的强度和刚度,以保证其承载能力。1.3 机器人的腰座是机器人的第一个回转关节,它对机器人末端的运动精度影响最大,因此,在设计时要特别注意腰部轴系及传动链的精度与刚度的保证。1.4 腰部的回转运动要有相应的驱动装置,它包括驱动器(电动、液压及气动)及减速器。驱动装置一般都带有速度与位置传感器,以及制动器。1.5 腰部结构要便于安装、调整。腰部与机器人手臂的联结要有可靠的定位基准面,以保证各关节的相互位置精度。要设有调整机构,用来调整腰部轴承间隙及减速器的传动间隙。1.6 为了减轻机器人运动部分的惯量,提高机器人的控制精度,一般腰部回转运动部分的壳体是由比重较小的铝合金材料制成,而不运动的基座是用铸铁或铸钢材料制成。腰座回转的驱动形式要么是电机通过减速机构来实现,要么是通过摆动液压缸或液压马达来实现,目前的趋势是用前者。因为电动方式控制的精度能够很高,而且结构紧凑,不用设计另外的液压系统及其辅助元件。考虑到腰座是机器人的第一个回转关节,对机器人的最终精度影响大,故采用电机驱动来实现腰部的回转运动。一般电机都不能直接驱动,考虑到转速以及扭矩的具体要求,采用大传动比的齿轮传动系统进行减速和扭矩的放大。因为齿轮传动存在着齿侧间隙,影响传动精度,故采用一级齿轮传动,采用大的传动比(大于100),同时为了减小机器人的整体结构,齿轮采用高强度、高硬度的材料,高精度加工制造,尽量减小因齿轮传动造成的误差。3.3 机器人手臂的结构设计机器人手臂的作用,是在一定的载荷和一定的速度下,实现在机器人所要求的工作空间内的运动。在进行机器人手臂设计时,要遵循下述原则;(1)应尽可能使机器人手臂各关节轴相互平行;相互垂直的轴应尽可能相交于一点,这样可以使机器人运动学正逆运算简化,有利于机器人的控制。(2)机器人手臂的结构尺寸应满足机器人工作空间的要求。工作空间的形状和大小与机器人手臂的长度,手臂关节的转动范围有密切的关系。但机器人手臂末端工作空间并没有考虑机器人手腕的空间姿态要求,如果对机器人手腕的姿态提出具体的要求,则其手臂末端可实现的空间要小于上述没有考虑手腕姿态的工作空间。(3)为了提高机器人的运动速度与控制精度,应在保证机器人手臂有足够强度和刚度的条件下,尽可能在结构上、材料上设法减轻手臂的重量。力求选用高强度的轻质材料,通常选用高强度铝合金制造机器人手臂。目前,在国外,也在研究用碳纤维复合材料制造机器人手臂。碳纤维复合材料抗拉强度高,抗振性好,比重小(其比重相当于钢的1/4,相当于铝合金的2/3),但是,其价格昂贵,且在性能稳定性及制造复杂形状工件的工艺上尚存在问题,故还未能在生产实际中推广应用。目前比较有效的办法是用有限元法进行机器人手臂结构的优化设计。在保证所需强度与刚度的情况下,减轻机器人手臂的重量。(4)机器人各关节的轴承间隙要尽可能小,以减小机械间隙所造成的运动误差。因此,各关节都应有工作可靠、便于调整的轴承间隙调整机构。(5)机器人的手臂相对其关节回转轴应尽可能在重量上平衡,这对减小电机负载和提高机器人手臂运动的响应速度是非常有利的。在设计机器人的手臂时,应尽可能利用在机器人上安装的机电元器件与装置的重量来减小机器人手臂的不平衡重量,必要时还要设计平衡机构来平衡手臂残余的不平衡重量。(6)机器人手臂在结构上要考虑各关节的限位开关和具有一定缓冲能力的机械限位块,以及驱动装置,传动机构及其它元件的安装。机器人的俯仰关节手臂(大臂)和俯仰关节手臂(大臂)。直线运动的实现一般是气动传动,液压传动以及电动机驱动滚珠丝杠来实现。考虑到搬运工件的重量较大,考虑加工工件的质量达0.55KG,属小型重量,同时考虑到机器人的动态性能及运动的稳定性,安全性,对手臂的刚度有较高的要求。不用再设计另外的执行件了;而且液压缸实现直线运动,控制简单,易于实现计算机的控制。因为液压系统能提供很大的驱动力,因此在驱动力和结构的强度都是比较容易实现的,关键是机器人运动的稳定性和刚度的满足。因此手臂液压缸的设计原则是缸的直径取得大一点(在整体结构允许的情况下),再进行强度的较核。同时,因为控制和具体工作的要求,机器人的手臂的结构不能太大,若仅仅通过增大液压缸的缸径来增大刚度,是不能满足系统刚度要求的。因此,在设计时另外增设了导杆机构,小臂增设了两个导杆,与活塞杆一起构成等边三角形的截面形式,尽量增加其刚度;大臂增设了四个导杆,成正四边形布置,为减小质量,各个导杆均采用空心结构。通过增设导杆,能显著提高机器人的运动刚度和稳定性,比较好的解决了结构、稳定性的问题。3.4 机器人腕部的结构设计机器人的手臂运动(包括腰座的回转运动),给出了机器人末端执行器在其工作空间中的运动位置,而安装在机器人手臂末端的手腕,则给出了机器人末端执行器在其工作空间中的运动姿态8。机器人手腕是机器人操作机的最末端,它与机器人手臂配合运动,实现安装在手腕上的末端执行器的空间运动轨迹与运动姿态,完成所需要的作业动作。(1)机器人手腕的自由度数,应根据作业需要来设计。机器人手腕自由度数目愈多,各关节的运动角度愈大,则机器人腕部的灵活性愈高,机器人对对作业的适应能力也愈强。但是,自由度的增加,也必然会使腕部结构更复杂,机器人的控制更困难,成本也会增加。因此,手腕的自由度数,应根据实际作业要求来确定。在满足作业要求的前提下,应使自由度数尽可能的少。一般的机器人手腕的自由度数为2至3个,有的需要更多的自由度,而有的机器人手腕不需要自由度,仅凭受臂和腰部的运动就能实现作业要求的任务。因此,要具体问题具体分析,考虑机器人的多种布局,运动方案,选择满足要求的最简单的方案。(2)机器人腕部安装在机器人手臂的末端,在设计机器人手腕时,应力求减少其重量和体积,结构力求紧凑。为了减轻机器人腕部的重量,腕部机构的驱动器采用分离传动。腕部驱动器一般安装在手臂上,而不采用直接驱动,并选用高强度的铝合金制造。(3)机器人手腕要与末端执行器相联,因此,要有标准的联接法兰,结构上要便于装卸末端执行器。(4)机器人的手腕机构要有足够的强度和刚度,以保证力与运动的传递。(5)要设有可靠的传动间隙调整机构,以减小空回间隙,提高传动精度。(6)手腕各关节轴转动要有限位开关,并设置硬限位,以防止超限造成机械损坏。3.5 机器人末端执行器(手爪)的设计机器人末端执行器是安装在机器人手腕上用来进行某种操作或作业的附加装置。机器人末端执行器的种类很多,以适应机器人的不同作业及操作要求”纥末端执行器可分为搬运用、加工用和测量用等。搬运用末端执行器是指各种夹持装置,用来抓取或吸附被搬运的物体。加工用末端执行器是带有喷枪、焊枪、砂轮、铳刀等加工工具的机器人附加装置,用来进行相应的加工作业。机器人夹持器及机器人手爪。一般工业机器人手爪,多为双指手爪。按手指的运动方式,可分为回转型和型,按夹持方式来分,有外夹式和内撑式两种同。机器人夹持器电动驱动手爪应用也较为广泛。这种手爪,一般采用直流伺服电机或步进电机,并需要减速器以获得足够大的驱动力和力矩。电动驱动方式可实现手爪的力与位置控制。但是,这种驱动方式不能
