电力电子技术实验报告--直流斩波电路的仿真.docx

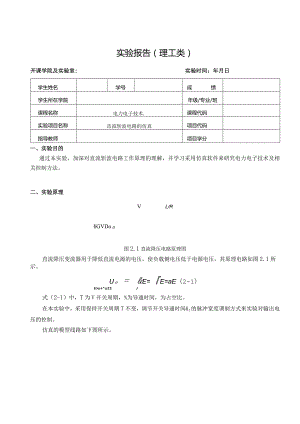

实验报告（理工类）学生姓名学号成绩学生所在学院年级/专业/班课程名称电力电子技术.课程代码实验项目名称直流斩波电路的仿真项目代码指导教师项目学分开课学院及实验室:实验时间：年月日一、实验目的通过本实验，加深对直流斩波电路工作原理的理解，并学习采用仿真软件来研究电力电子技术及相关控制方法。二、实验原理VL/R¥GVDu。图2.1直流降压电路原理图直流降压变流器用于降低直流电源的电压，使负载侧电压低于电源电压，其原理电路如图2.1所示。U。=&E=E=aE（2-1）4>n+off/式（2-1）中，T为V开关周期，%为导通时间，为占空比。在本实验中，采用保持开关周期T不变，调节开关导通时间&I的脉冲宽度调制方式来实验对输出电压的控制。仿真的模型线路如下图所示。图2.2降压斩波电路仿真模型在模型中采用了IGBT,IGBT的驱动信号由脉冲发生器产生，设定脉冲发生器的脉冲周期和脉冲宽度可以调节脉冲占空比。模型中连接多个示波器，用于观察线路中各部分电压和电流波形，并通过傅立叶分析来检测输出电压的直流分量和谐波。三、实验设备、仪器及材料PC机一台、MATLAB软件四、实验步骤（按照实际操作过程）1 .打开MATLAB,点击上方的SimUlink图标,进入SimUIinkLibraryBroWSer模式O2 .新建model文件，从SimulinkLibraryBrowser选择元器件，分别从sinks和SimPowerSystems中选择，powergui单元直接搜索选取3 .根据电路电路模型正确连线五、实验过程记录（数据、图表、计算等）六、实验结果分析及问题讨论
