风电、光伏工程质量工艺标准化（电容器安装）.docx

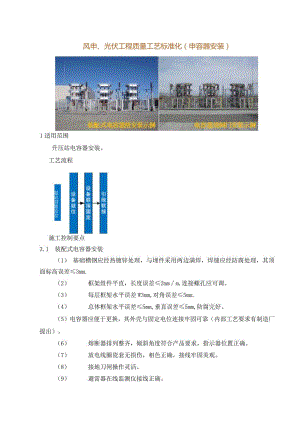

风申、光伏工程质量工艺标准化（申容器安装）1适用范围升压站电容器安装。工艺流程基础测量验收施工控制要点3.1 装配式电容器安装（1） 基础槽钢应经热镀锌处理，与埋件采用两边满焊，焊缝应经防腐处理，其顶面标高误差3mm.（2） 框架组件平直，长度误差2mmm,连接螺孔应可调。（3） 每层框架水平误差W3mm,对角误差5mm.（4） 总体框架水平误差5mm,垂直误差5mm,防腐完好。（5）电容器应便于更换，其外壳与固定电位连接牢固可靠（内部工艺要求有制造厂提出）。（6） 熔断器排列整齐，倾斜角度符合产品要求，指示器位置正确。（7） 放电线圈瓷套无损伤，相色正确，接线牢固美观。（8） 接地刀闸操作灵活。（9） 避雷器在线监测仪接线正确。（10） 所有基础槽钢均应用镀锌扁钢连通，并至少两点与主接地网连接，槽钢与接地引线采用焊接。（11） 基础槽钢应经热镀锌处理，与埋件采用两边满焊，焊缝应经防腐处理，其顶面标高误差W3mm。（12） 框架组件平直，长度误差W2mmm,连接螺孔应可调。（13） 每层框架水平误差W3mm,对角误差5mm。（14） 总体框架水平误差W5mm,垂直误差W5mm,防腐完好。（15） 电容器应便于更换，其外壳与同定电位连接牢固可靠（螺栓压接）。（16） 熔断器排列整齐，倾斜角度符合产品要求，指示器位置正确。（17） 所有基础槽钢均应与主接地网焊接。（15）网门应装设行程开关，并需装装电磁锁或机械编码锁。对于活动式网门上的电缆应采用多故软铜线电缆。（18） 在电气设备安装时，用水准仪及线坠检测，使设备安装横平竖直、最大程度做到安装无附加垫片，牢固稳定。3.2 集合式电容器安装（1） 防松件齐全完好，引线支架固定牢固、无损伤；本体牢固稳定地与基础配合。（2） 附件齐全，安装正确，功能正常；无渗漏油。（3）引出线绝缘层无损伤、裂纹，裸导体外观无毛刺尖角，相间及对地距离符合GBJ149-1990规定。（4） 外壳及本体的接地牢固，且导通良好。（5） 基础（预埋件）水平误差V5mm。（6） 本体就位、附件吊装应满足产品说明书的要求，接口阀门密封、开启位置应预先检查。（7） 所有螺栓紧固应符合产品说明书要求。4电容器安装检验指标及质量标准4.1串联电容器安装检验指标及质量标准工序检验指标性质质量标准合格优良检验方法及器具支柱绝缘电子安装安装位置符合设计要求对照图纸检查外观检查主要清洁，无裂纹、破损观察检查瓷铁浇装联接粘合密实、牢固中心线误差2mm用尺检查高度误差2mm用U型软管水准尺和钢尺检查稳定程度固定牢固用扳手检查固定螺栓绝缘子底座接地符合“接地装置”章的有关规定绝缘平台安装规格符合设计要求对照图纸检查稳定程度固定牢固用扳手检查固定螺栓水平误差TL'5mm（L-平台的长度或宽度）用水平尺检查与固定电位连接符合设计、连接可靠，且符合“母线装置”章的有关规定对照图纸检查绝缘平台安装电容器配置标志清晰、正确对照图纸检查位置铭牌面向通道一侧，并有顺序编号观察检查排列自电容器组的引入线端开始电容器安装规格主要符合设计要求对照图纸检查出线瓷管瓷质外观检查主要清洁，无裂纹、破损观察检查芯棒外观检查主要清洁、无弯曲、滑扣密封检查主要密封垫完好，无渗漏油外壳外观检查主要无凹凸缺陷，裂纹和锈蚀观察检查密封检查主要无渗漏油稳定程度固定牢靠用手扳动检查固定螺栓排列排列均匀，便于检查观察检查外壳间距离主要符合设计要求对照图纸检查中心线误差2mm用拉线和尺检查铭牌布置面向通道一侧观察检查双极对外壳绝缘电阻2000M用250OV兆欧表检查出线端子连接线规格软导线观察检查接线对称一致，整齐美观，符合“母线装置”章的有关规定防松件检查齐全、紧固用扳手检查母线及分支线母线安装符合设计和“母线装置”章的有关规定对照图纸检查相色标志正确观察检查围栏安装位置符合设计要求对照图纸检查稳定程度固定牢固用手扳动检查垂直误差彘h,（h-围栏高度）用铅坠和尺检查接地符合“接地装置”章的有关规定电容器组安装布置与接线主要符合设计要求对照图纸检查三相电容差值主要5CmaXcminC检查试验记录开关安装隔离开关符合“隔离开关”章的有关规定少油断路器符合“油断路器”章的有关规定空气断路器符合“空气断路器”章的有关规定放电间隙规格、型号符合设计要求对照图纸检查位置符合设计，水平安装零部件外观检查清洁，无损伤、变形观察检查稳定程度固定牢固用扳手检查固定螺栓间隙距离主要符合设计或制造厂规定对照图纸或制造厂安装使用说明书检查电极金属表面处理镀锌观察检查阻尼元件规格、型号符合设计要求对照图纸检查外观检查清洁，无破损、变形观察检查阻尼电阻符合设计或制造厂规定对照图纸或制造厂安装使用说明书检查阻尼电抗符合设计或制造厂规定释能元件规格、型号符合设计要求对照图纸检查外观检查清洁，无破损、变形观察检查释能电阻符合设计或制造厂规定对照图纸或制造厂安装使用说明书检查释能电抗符合设计或制造厂规定放电回路整体检查主要回路完整，操作灵活对照图纸检查与电容器的连接主要符合设计，正确可靠，且符合“母线装置”章的有关规定绝缘监视装置熔断器容量主要符合设计要求熔断器安装符合“高压熔断器”章的有关规定保护装置电流互感器符合“互感器”章的有关规定电压互感器符合“互感器”章的有关规定测量、信号装置（电器、仪表）符合“配电柜及控制屏”章的有关规定其它金属表面油漆完整观察检查紧固件表面处理（地脚螺栓除外）镀锌注:电容器安装“三相电容差值”指标“质量标准”栏内公式的含义为:C三相平均电容值CmaX-最大电容值，CmiIr最小电容值。4. 2适用于额定电压35220KV的座立式耦合电容器安装。（悬挂式耦合电容器、均压电容器等安装应遵守本标准有关规定）工序检验指标性质质量标准合格优良检验方法及器具绝缘底座安装位置符合设计要求对照图纸检查外观检查主要清洁，无机械损伤、裂纹观察检查稳定程度固定牢固用扳手检查固定螺栓接地符合“接地装置”章的有关规定电容器安装规格符合设计要求对照图纸检查外观检查主要清洁，无机械损伤、裂纹观察检查密封检查主要密封垫完好，无渗漏油叠装电容器电容差值主要5CmaX-CmilICN检查试验记录垂直误差W言H,且WIO（H-电容器高度）用铅坠和尺检查法兰螺栓联接主要紧固用扳手检查顶盖紧固螺栓联接主要无松动其它与母线联接符合“母线装置”章的有关规定紧固件表面处理（地脚螺栓除外）镀锌观察检查金属表面油漆完整注：“叠装电器电容量差值”指标“质量标准”栏内公式的含义为：CN一额定电容值CmaX-最大电容值，Cmin-最小电容值。4.3适用于移相电容器组安装。但不包括电容器柜安装工序检验指标性质质量标准合格优良检验方法及器具支柱绝缘子安装安装位置符合设计要求对照图纸检查外观检查清洁，无裂纹、破损观察检查瓷铁浇装联接粘合紧密、牢固中心误差2mm用尺检查高度误差2mm用U型软管水准尺和钢尺检查稳定程度固定牢固用扳手检查固定螺栓绝缘子底座接地（叠装电容器间绝缘子除外）符合“接地装置”章的有关规定台架安装规格符合设计要求对照图纸检查安装位置符合设计要求稳定程度固定牢固用扳手检查固定螺栓水平误差-L,且W5（L-100O台架长度）用水平尺检查垂直误差芸L,且5（L-1000台架高度）用铅坠和尺检查电容器配置标志清晰、正确对照图纸检查位置铭牌面向通道一侧，并有顺序编号观察检查排列自电容器组的引入线端开始接触主要符合“接地装置”的有关规定电容器额定电压力电网电压时检查与固定电位连接主要符合设计，连接可靠，且符合“母线装置”章的有关规定电容器额定电压电网电压时对照图纸检查电容器安装规格主要符合设计要求对照图纸检查出线瓷套瓷质外观检查主要清洁，无裂纹、破损观察检查芯棒外观检查主要清洁，无弯曲、滑扣密封检查主要密封垫完好、无渗漏油外壳外观检查主要无凹凸缺陷、裂缝和锈蚀密封检查主要无渗漏油稳定程度固定牢靠用扳手检查固定螺栓排列排列均匀，便于检查观察检查铭牌布置面向通道一侧观察检查外壳间距离主要符合设计要求对照图纸检查中心线误差2mm用拉线和尺检查双极对外壳绝缘电阻主要2000M用250OV兆欧表检查出线端子联接连接线规格软导线观察检查接线对称一致，整齐美观，并符合“母线装置”章的有关规定防松件检查齐全，紧固用扳手检查母线及分支线安装母线安装符合设计和“母线装置”章的有关规定对照图纸检查相色标志正确观察检查围栏（保护网）安装位置符合设计要求对照图纸检查稳定程度固定牢固用手扳动检查垂直误差就h,（h-围栏高度）用铅坠和尺检查接地符合“接地装置”有关规定电容器组安装布置与接线主要符合设计要求对照图纸检查三相电容差值主要5CmaXCminW（）（）C检查试验记录开关安装隔离开关符合“隔离开关”的有关规定少油断路器符合“油断路器”的有关规定放电装置放电电阻（电压互感器）符合“互感器”的有关规定放电回路检查主要符合设计，完整，且操作灵活对照图纸检查与电容器连接主要直接连接，正确可靠，且符合“母线装置”有关规定保护装置熔断器符合“高压熔断器”的有关规定电流互感器符合“互感器”的有关规定电压互感器测量，信号装置（电器仪表）符合“配电柜及控制屏”的有关规定通风装置（室内）符合设计要求其它金属表面油漆完整观察检查紧固件表面处理（地脚螺栓除外）镀锌注:电容器安装“三相电容差值”指标“质量标准”栏内公式的含义为:c三相平均电容值、CmaX-最大电容值、Cmin-最小电容值。5施工依据5.1电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-20215. 2电气装置安装工程高压电器施工及验收规范GB50147-20105.3 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148-20105.4 电气装置安装工程母线装置施工及验收规范DL/T5841-2021
