风电、光伏工程质量工艺标准化（断路器安装）.docx

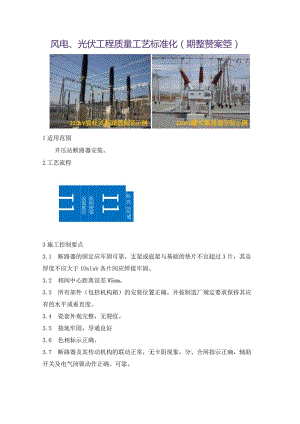

风电、光伏工程质量工艺标准化（期整赞案箜）1适用范围升压站断路器安装。2工艺流程机 充 气 SFIl机构安装设备就位Il基础寨量验收3施工控制要点3.1 断路器的固定应牢固可靠，支架或底架与基础的垫片不宜超过3片，其总厚度不应大于IOnInb各片间应焊接牢固。3.2 相间中心距离误差W5mm。3.3 所有部件（包括机构箱）的安装位置正确，并按制造厂规定要求保持其应有的水平或垂直度。3.4 瓷套外观完整，无裂纹。3.5 接地牢固，导通良好3.6 色相标示正确。3.7 断路器及其传动机构的联动正常，无卡阻现象，分、合闸指示正确，辅助开关及电气闭锁动作正确、可靠。3.8 基础中心距离误差、高度误差、预留孔或预埋件中心距离误差均应10mm,预留螺栓中心距离误差W2mm,地脚螺栓高出基础顶面长度适当并一致。3.9 应按产品的技术规定选用合适的吊装器具吊装断口，支柱与断口对准耦合，均匀对称紧固断口与支柱连接螺栓，紧固力矩符合产品要求。3.10对SF6断路器，其气体参数应符合要求。3.11断路器的固定应牢固可靠，支架或底架与基础的垫片不宜超过3片，其总厚度不应大于IOnInb各片间应焊接牢固。3. 12相间中心距离误差W5mm。3.13 接地牢固，导通良好。3.14 相色标示正确。3.15 设计安装时尤其需注意机构箱电缆出线是否与基础碰触，以免敷设电缆时挖开基础放管再回补。机构箱电缆孔正下方远离支架基础一定的距离；或土建做异形基础。3.16 为方便运行和检修，220kV及以下断路器宜设置移动式操作平台但应校核平台至断路器绝缘零电位处电气距离。3.17 在电气设备安装时，用水准仪及线坠检测，使设备安装横平竖直、最大程度做到安装无附加垫片，牢固稳定。4断路器安装相关的检验项目及质量标准4.1 支柱式六氟化硫断路器安检验项目及质量标准工序检验项目性质质量标准质量验收结果基础检查基础中心距离误差主控IOmm基础高度误差主控IOmm预埋孔或预埋件中心距离误差主控IOmm预埋螺栓中心距离误差主控2mm支架安装与基础间垫铁检查不超过3片，总厚度不大于10mm,各片间焊接牢固支架固定牢固机构箱安装机构箱安装牢固灭弧室及支柱套管安装均压电容值主控符合产品技术文件要求密封检查符合产品技术文件要求设备与接线端子接触面检查主控接触面应平整、清洁、无氧化膜，并涂以薄层电力复合脂，镀银部分不得镖磨螺栓紧固力矩主控符合产品技术文件要求操动机构操动机构零部件检查齐全、轴承光滑无卡涩储能电机检查固定牢固，转向正确接触器、继电器、微动开关及辅助开关动作检查主控准确可靠、接触良好、无烧毁或锈蚀电气回路绝缘检查绝缘良好分、合闸线圈铁芯动作检查主控可靠、无卡阻防跳功能检查主控可靠加热、驱潮装置无损伤、绝缘良好SF6气体充注充气设备及管路检查洁净、无水分、油污充气前断路器压力值检查主控符合产品技术文件要求密度继电器主控报警、闭锁压力值符合产品技术文件要求SK气体含水量主控符合产品技术文件要求SF6气体压力主控密封试验主控其他设备及零部件外观检查主控清洁、无损伤断路器与操作机构联动试验主控正常、无止阻分、合闸指示主控与断路器分、合位置对应机构箱及控制箱密封密封良好相色标志正确、齐全设备及附件接地安装检查接触面检查主控接触良好设备再接地主控符合设计或产品技术文件要求接地连接主控牢固、导通良好均压环检查主控无毛刺、安装牢固无变形，宜在最低处打排水孔4.2 罐式六氟化硫断路器安装检验项目及质量标准工序枪验项目性质质量标准质量验收结果基础检查基础中心距离误差主控IOmm基础高度误差主控IOmm预埋孔中心误差主控IOmm预埋螺栓中心距离误差主控2mm罐体安装罐体固定主控平稳，牢固，紧固力矩符合产品技术文件要求在安装面上的水平误差主控0.5%皤体长度，且IOmm内部检查灭弧室压气缸内表面，导电杆等检查无起皮、脱落现象，导电杆无毛刺元件装配位置正确、固定牢固清洁检查主控清洁无异物套管安装外观检查光洁、无裂纹内部检查主控无灰尘、杂物电流互感器试验合格屏蔽罩检查主控清洁、无损伤、变形导电部分接线端子安装接触面外观光洁、无损伤、涂有电力复合脂螺栓紧固力矩主控符合产品技术文件要求导电杆表面表面涂镀层完整导电杆与罐体内导电回路连接主控位置正确、接触可靠均压环检查主控无毛刺、安装牢固无变形、宜在最低处打排水孔与罐体连接密封垫（圈）检查完好、清洁、无变形密封槽面检查主控清洁、无划痕连接螺栓紧固力矩主控符合产品技术文件要求手孔盖密封密封垫（圈）检查完好、清洁、无痕形密封槽面检查主控清洁、无划痕吸附剂检查干燥连接螺栓紧固力矩主控符合产品技术文件要求操动机构操动机构零部件检查齐全、轴承光滑无卡涩储能电机检查固定牢固，转向正确接触器、继电器、微动开关及辅助开关动作检查主控准确可靠、接触良好、无烧毁或锈蚀电气回路绝缘检查绝缘良好分、合闸线圈铁芯动作检查主控可靠、无卡阻防跳功能检查主控可靠加热装置无损伤、绝缘良好SF6气体充注充气设备及管路检查洁净、无水分、油污充气前断路器内部真空度主控符合产品技术文件要求密度继电器主控报警、闭锁压力值符合产品技术文件要求整定SF6气体含水量主控符合产品技术文件要求SFe气体压力主控整体密封试验主控其他断路器与操作机构联动试验主控正常、无止阻分、合闸指示主控与断路器分、合位置对应整体外观检查及铭牌核对无损伤、锈蚀，铭牌符合订货技术条件要求罐体电加热器装置检查无损伤，绝缘良好设备及附件接地安装检查接触面检查主控接触良好接地连接主控牢固、导通良好机构箱及控制箱密封密封良好相色标志正确、齐全5施工依据5.1电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-20215.2电气装置安装工程高压电器施工及验收规范GB50147-20105.3电气装置安装工程电缆线路施工及验收规范GB50168-20185.4电气装置安装工程接地装置施工及验收规范GB50169-2016
