姜唐湖退水闸(正稿).docx

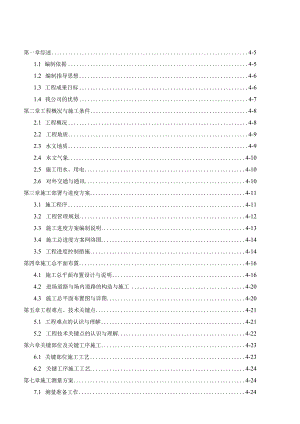

第一章综述4-51.1 编制依据4-51.2 编制指导思想4-61.3 工程成果目标4-61.4 我公司的优势4-7第二章工程概况与施工条件4-82.1 工程概况4-82.2 工程地质4-92.3 水文地质4-92.4 水文气象4-102.5 施工用水、用电4-102.6 对外交通与通讯4-10第三章施工部署与进度方案4-113.1 施工程序4-113.2 工程管理规划4-123.3 施工进度方案编制说明4-133.4 施工总进度方案网络图4-143.5 工程进度控制措施4-14第四章施工总平面布置4-164.1 施工总平面布置设计与说明4-164.2 进场道路与场内道路的构造与施工4-204.3 施工总平面布置图与详图4-20第五章工程难点、技术关键点4-215.1 工程难点的认识与理解4-215.2 工程技术关键点的认识与理解4-22第六章关键部位及关键工序施工4-236.1 关键部位施工工艺4-236.2 关键工序施工工艺4-24第七章施工测量方案4-247.1 测量准备工作4-247.2 施工测量内容和要求4-257.3 平面控制测量4-267.4 水准控制测量4-277.5 轴线与高程基准点埋设4-287.6 施工测量质量控制4-28第八章围堰施工、度汛保障及施工期降排水4-298.1 围堰设计与施工4-298.2 施工期间地下水的降排4-308.3 度汛平安保障措施4-31第九章地基处理施工方案4-329.1 简述4-329.2 水泥土搅拌桩施工方案4-339.3 钢筋混凝土灌注桩施工方案4-359.4 闸基防渗墙施工方案4-38第十章土方工程施工方案4-4410.1 土方工程施工内容4-4410.2 土料场土料情况及基坑开挖4-4410.3 土方挖填平衡4-4510.4 土方施工机械的选择与机械台班生产能力4-4510.5 土方碾压试验4-4610.6 基坑土方开挖4-4710.7 土方填筑与施工要求4-4810.8 土方施工安排与机械配置4-49第H一章碎及钢筋碎工程施工方案4-4911.1 砂工程施工总体部署4-4911.2 主要碎施工方案4-5611.3 碎工程外表美观的施工工艺及措施4-6811.4 碎施工质量检测及控制措施4-7111.5 碎夏季、雨天、冬季施工措施4-75第十二章混凝土工程常见裂缝与控制措施4-7612.1 简述4-7612.2 混凝土施工过程中因变形引起的几种裂缝4-7712.3 裂缝控制措施4-77第十三章砌体工程施工方案4-7913.1 概述4-7913.2 材料选择4-7913.3 浆砌块石施工方案4-8013.4 干砌块石施工方案4-8113.5 抛石工程4-8213.6 碎预制块砌筑施工方案4-8213.7 保证块石护砌外表美观的措施4-8313.8 质量检查和验收4-83第十四章士工合成材料、反滤料及减压井工程施工方案4-8414.1 概述4-8414.2 材料要求4-8414.3 土工布施工4-8414.4 反滤工程施工4-8614.5 减压井工程施工4-87第十五章原型观测及施工期观测4-8815.1 原型观测工程分布4-8815.2 施工组织及职责4-8915.3 原型观测工程施工的主要内容4-8915.4 编制依据4-9015.5 原型观测工程施工质量组织体系4-9015.6 仪器设备的采购、验收、率定及保管4-9115.7 主要仪器设备的施工技术措施4-9115.8 施工期观测4-9315.9 观测资料整编4-9515.10 质量保证措施4-9615.11 平安保证措施4-9715.12 观测仪器设备的移交4-97第十六章房屋建筑工程施工方案4-9816.1 简述4-9816.2 砌体施工4-9816.3 装饰工程施工方案4-9816.4 质量通病防治措施4-9916.5 质量检查和验收4-100第十七章闸门及启闭机安装工程施工方案4-10017.1 工程概况4-10017.2 闸门安装主要施工方法4-10017.3 启闭机安装4-103第十八章电气设备安装工程施工方案4-10418.1 工程概况4-10418.2 安装工艺流程4-10418.3 变压器安装4-10518.4 盘柜安装4-10618.5 柴油发电机组的安装4-10818.6 电缆敷设4-10918.7 照明灯具及防雷接地安装4-11218.8 电气设备试验及调试4-112第十九章资源需求方案4-11319.1 主要施工设备需求方案4-11319.2 劳动力需用方案4-11919.3 投入主要周转材料4-119第二十章工程施工管理组织4-12020.1 主要人员配备4-12020.2 施工组织体系4-12120.3 工程部各部门职责4-121第二十一章质量保证体系与措施4-12221.1 质量总体目标4-12321.2 组织保证4-12321.3 制度保证4-12321.4 技术保证4-12421.5 资源保证4-131第二十二章平安保证体系与措施4-13322.1 平安管理总那么4-13322.2 平安保证体系4-13322.3 平安施工措施4-13322.4 平安管理措施4-13422.5 消防措施4-136第二十三章文明施工与环境保护措施4-13623.1 组织管理措施4-13723.2 现场管理措施4-13723.3 环境保护4-138第二十四章对工程实施的合理化建议4-139第一章综述1.1 编制依据姜唐湖蓄(行)洪区退水闸工程施工招标文件(合同编号JTHZSG01004)。国家及行业标准、规程、技术标准：水利水电建设工程验收规程(SL223-1999)堤防工程设计标准(GB5028698)堤防工程施工标准(SL26098)水利水电工程施工组织设计标准(SDJ33889)水工混凝土施工标准(SDJ207-82)建筑地基根底工程施工质量验收标准(GB502022002)水利水电施工测量标准(SL5293)碾压式土石坝施工技术标准(DL/T51292001)建筑桩基技术标准(JGJ9494)建筑地基处理技术标准(JGJ792002)建筑桩基检测技术标准(J2562003)混凝土结构工程施工及验收标准(GB502042002)水闸施工标准(SL2791)水工混凝土外加剂技术规程(DLT5100-1999)砌体工程施工质量验收标准(GB502032002)土工合成材料应用技术标准(GB5029098)机井技术标准(SL252000)供水管井技术标准(GB50296-99)土石坝平安监测技术标准(SL6094)屋面工程质量验收标准(GB502072002)水利水电工程启闭机制造、安装及验收标准(DL/T501994)水利水电工程钢闸门制造、安装及验收标准(DL/T501894)。我公司按IS09002系列标准编制的质量保证手册、质量体系程序文件。现场踏勘资料及标前答疑。1.2 编制指导思想以满足发包人对施工度汛、工期、工程质量、平安生产、文明施工的要求，以及环境保护、水土保持的法规为前提。施工管理规划，是指导施工管理的纲领性文件，它对工程顺利实施、质量与效益至关重要，通对对技术措施、组织措施、经济措施、合同措施的分析，把保证工期、创优质工程和文明施工建立在科学可行的技术管理上。以深化细化施工程序、施工方法、施工进度方案、设备配备以及保证措施的先进性、合理性、可靠性为关键，力求经济合理。以“精”和"严为准那么，对施工全过程的各种活动进行高标准控制，即方案上“精益求精、工艺上“精雕细刻、配合上“精诚合作、管理上“严格要求、“严格监督、“严格奖惩。1.3 工程成果目标如果我公司中标，将响应招标文件的全部条款，把姜唐湖蓄(行)洪区退水闸工程作为我公司重点工程，将安排我公司曾参加城西湖退水闸、蚌埠闸、姜唐湖闸、石梁河闸等工程的施工技术人员去管理，大力弘扬“敬业、老实、创新、拼搏”的企业精神，科学实施“干一项工程、树一座丰碑的经营战略，按照“建精品工程、创文明工地的总要求,采取切实可行的措施，确保实现以下管理目标：1.3.1 工期目标确保2005年5月31日具备挡水泄洪条件，2006年5月31日全部完工。L3.2质量目标确保优良，争创“黄山杯。1.3.3 平安目标确保不发生重伤以上的人身平安事故。L3.4文明施工本工程创部级文明施工标准化工地。1.3.5 环境保护遵守国家法律、法规，做到水土不流失，不污染周围环境。1.4 我公司的优势1.4.1 类似工程的成功经验和专业优势我公司施工的固镇节制闸、何巷闸枢纽、城西湖退水闸、石梁河泄洪闸、蚌埠闸、南漪湖闸等工程，质量优良，工期、平安文明施工等方面都得到工程发包人和监理人的充分肯定，并赢得当地政府和群众的高度评价。特别是固镇闸、何巷闸、城西湖退水闸获“黄山杯，蚌埠闸已申报“鲁班奖，南漪湖工程获“部级文明建设工地。通过这些工程,培养了一批年富力强，且经验丰富、能施工、能管理、能经营、能核算的“四能人员群体，积累和掌握了水闸施工的各种先进施工方法。1.4.2 该工程组织安排优势根据本工程的重要性和特点，组建“安徽水利股份姜唐湖退水闸工程工程部，按照“建精品工程、创文明工地的目标和方案，组成“工程班子坚强有力，管理人员经验丰富，作业人员技术娴熟的一级工程部。1.4.3 设备及周转材料优势我单位施工的蚌埠闸扩建工程、南漪湖工程、巢湖闸工程均已完成，临淮岗姜唐湖进洪闸工程在今年五月份主体工程完工，大量的周转材料和施工设备特别是塔吊、混凝土搅拌车、混凝土泵、拌和站闲置下来，为本工程的施工提供了较好的物质根底。1.4.4 处理外围环境的优势我公司以前在建设姜唐湖进洪闸时，与地方各级政府建立了良好的社会关系，对处理外围环境具有一定的措施和方法。1.4.5 良好的企业信誉我公司通过近些年的努力，在社会上树立了良好的信誉，是我省第一家建筑行业上市股份公司，年产值超10亿元。每年都有几项大型水利工程施工，在安徽省内是唯一一家,“安徽水利品牌得到了社会的认可。2002年5月通过了GBT9001-2000-IS09001:2（MM）标准认证，99年获得水利部“科技进步奖和建设部“现代企业管理成果二等奖；水利水电工程施工和房屋建筑工程施工总承包一级企业；并且具有公路路面和路基专业一级施工资质；建筑装修装饰工程专业二级资质；银行资信等级为AAA级；近期施工的水利、建筑、公路工程均被评为优良等级；近五年财务状况良好，经过省会计事务所审计，连续五年盈利且逐年递增；95年和99年分别是水利部、建设部先进企业，九九年获安徽省“现代企业制度改革先进单位称号；2（XM）年度国家级“全国先进建筑施工企业，2002年度水利部“水利系统文明建设工地；2003年共获得六项“黄山杯工程奖；1998年完成了现代企业制度改制，已于2003年4月上市；2003年全国重合同守信用企业和19992000年度省级重合同守信用单位。第二章工程概况与施工条件2.1 工程概况姜唐湖蓄（行）洪区退水闸工程，位于姜唐湖蓄（行）洪区的末端，其设计行洪流量为2400s,相应设计水位闸上26.63m（湖内侧），闸下26.43m1淮河侧），闸下无水。退水闸工程为11等工程，主要建筑物2级。姜唐湖蓄（行）洪区退水闸共16孔，每孔净宽IOm,钢筋混凝土开敞结构。闸室顺水流方向长19m,闸室总宽179.5m,别离式底板，底板顶高程19.0m,大底板厚1.5m,宽5.3m,小底板厚1m,宽5.96m。闸墩厚1.3m,边墩结合岸墙，岸墙采用钢筋混凝土空箱结构，闸室顶部设有公路桥、工作桥和人行便桥，工作桥上设启闭机房。上、下游翼墙采用钢筋混凝土空箱悬臂式结构。湖内侧设长30m钢筋混凝土挖深式消力池，消力池后布置长45m混凝土海漫和砌石海漫，后接长15.5m防冲槽。淮河侧设长22m钢筋混凝土挖深式消力池，该局部兼作闸室铺盖，其后布置长32m浆砌石海漫、干砌石海漫，后接长15.5m防冲槽。工作闸门采用平面定轮钢闸门QPQ2×400-9.5型，不设检修闸门，固定卷扬式启闭机。2.2 工程地质工程区为淮河河漫滩地貌单元，滩地地面高程在18.5m20.0m左右，现有姜唐湖圈堤呈南西一北东走向，其堤顶高程在26.80m左右。闸址区堤身土以重粉质壤土夹壤土为主,其干密度在L34gc?左右。(2-1)地表土为中粉质壤土或重粉质土，厚约4m,N63.5=35击。(2-2)层为淤泥质粘土及壤土，厚约36m,标高是8.014.0之间，孔隙比在1.1左右，含水量平均为37.1%,N63.5=l3击，具高压缩性，构成地基的软弱下卧层。(2-3)层灰色或黄色的中粉质壤土，厚度一般在12m。(2-5)层细砂夹壤土，呈松软至稍密状态，标贯击数一般在10击以下，强度较低，其分布高程变化大。在北侧翼墙处层顶高程一般为12.013.0m,在南侧翼墙处层顶高程为7.010.0m。(5)层为细砂夹中砂，厚度4m左右，层顶高程5.08.0m左右。层底高程分布较稳定，一般为3.04.0m高程，标贯击数在13击以上，呈中密状态，强度较高。(7)层灰色中粉质壤土或轻粉质壤土，呈可塑状态。(8)层重粉质壤土或粉质粘土，呈硬塑状态，是良好的桩基持力层，层顶高程在1.03.0m左右，层厚大于5m。2.3 水文地质地下水类型为松散岩类孔隙水。潜水含水层一般由(2-1).(2-2).(2-3)等组成，承压水一般由(2-5>(5)层组成，(7)层以下组成相对隔水底板。地下水的补给来源主要为大气降水、农业灌溉和地表水。地下水的排泄主要为蒸发、水平径流，地下水位随丰水期和枯水期的不同而升降。地下潜水位在18.519.0m,承压水水位为18.3mo上部的潜水含水层渗透系数为AX10-5cms,属弱透水性。(2-1)层因含有虫孔构造其渗透性较（2-2）层强,下部的（2-5）、层砂层渗透系数为lxl%ms3.35xlO%ms,属中等偏强透水性，为承压含水层，承压水头一般为69m。2.4 水文气象工程所在地区地处我国南北气候过渡带，属暖温带半湿润季风气候区，多年平均气温15.4,极端最高气温4L2°C（1959年8月23日）,极端最低气温零下166C（1969年1月31日，多年平均地面温度17.7°C,极端最高地面温度69.2,极端最低地面温度零下23.7,日平均气温在05的多年平均天数为55天，根本无小于零下I（TC的天气。工程所在地区多年平均降雨日数为95天，平均无霜期223天，本地区汛期为69月份，10月份至次年5月份为非汛期，多年平均降水量936.8mm,汛期69月份为530.7mm,多年平均各月气温、降雨量见表却多年平均气温、降雨量表9月份123456789101112多年平均气温（）1.93.88.815.420.925.127.927.422.316.810.24.0多年平均降雨量（mm）25.740.462.372.691.6142.6188.2117.382.650.044.219.32.5 施工用水、用电施工用电业主方提供从王岗35KV变电所架设一回35KV专用架空线路至姜唐湖退水闸作为施工主电源，另备柴油发电机200KW二台，作为系统电停电时使用。施工用水施工用水在用水集中的混凝土搅拌站处打深井一口，自建钢制6n?水塔一座，配B型离心泵，扬程24m,吸程8m,流量25m3H,管道供水至各施工用水点。生活用水在生活区内打深井一口，自建钢制6n水塔一座，配B型离心泵，扬程24m,吸程8m,流量25m3H,管道供水至各生活用水点。工程竣工验收后，水井停用，按标准进行粘土球封井处理。2.6 对外交通与通讯交通规划姜唐湖退水闸位于唐垛湖行洪区下口门处，距颍上县赛涧乡约1.2km。距附近的颍上正阳关三级路1.2km,该段是唐垛湖圈堤，可使用堤顶道路，但该段堤防可能要加固施工。到时堤顶道路会受到破坏或施工干扰，需沿堤内另筑临时道路。从正阳关渡口到颖上一正阳关三级路之间是1.6km长的土路，在淮河滩地上需要加固维修。从正阳关可达六安。水路自闸址沿淮河干流向上游可抵达河南淮滨县城，向下游可抵达寿县、淮南。2.6.2对外通讯工地购置对讲机十部、固定一部、机一部，并确保一台计算机上网收发电子邮件及工程管理信息的采集和编辑，以保证工程部与外面的联系、沟通。第三章施工部署与进度方案3.1 施工程序简述1招标文件要求施工工期25个月，2004年8月10日开工，控制性工期目标是水闸主体工程要求在一个非汛期内完成，2005年5月31日具备挡水泄洪条件。.2本工程为旱地建闸。自然地面同闸室底板根本相平，闸室、岸墙、翼墙地基均需打桩处理。消能防冲段开挖较深，需要大面积降承压水。.3在2004年9月份至2005年5月份完成主体工程具备挡洪、过流条件。其间有冬季雨雪的干扰和春节的人为因素影响，工期紧、任务重，使得劳动力安排极不平衡，需要高投入周转材料、机械设备，进行高强度的抢工，无法安排均衡生产，为此给组织管理、平安生产带来了较大的压力。施工程序依据本工程的控制性工期要求，结合工程规模和技术特点，施工程序规划如下：.1以闸室为中心，“先深后浅、先主后次进行总体部署。首先进行闸基截渗和止水法基坑帷幕截渗施工。闸室、岸墙、翼墙的桩基施工不受降水的影响，安排在闸基截渗后施工。.2闸室局部竖向工作内容较多、荷载大，底板上有止水与两侧的消力池相连，需要先安排施工，淮河侧的海漫、抛石槽开挖浅，安排与闸室同期施工，作为调剂工作面，以便使劳动用工趋于平衡。.3湖内侧消能防冲局部开挖深，降承压水需要一段时间，降水后土方开挖完毕，闸室局部的大量用工闲下来，正好进行湖内侧海漫和抛石槽的施工。接着施工闸室两侧的消力池。4桥面板为后张法预应力混凝土,在预制场胎模预制，不占用现场的空间，桥面板安装待岸墙后填土完成，使用架桥机，从一端推进安装，可交叉作业，根本上不占用现场的作业空间。.5右侧分流岛平台又是管理庄台，从淮河滩地取土填筑而成，是一个独立的作业区，同水闸的主体工程分区平行作业，但要把握晴好的天气以利土方填筑的施工。.6岸墙是空箱式结构，上、下游翼墙是空箱悬壁式结构，人工用量、钢筋用量多，安排在闸墩完成后开始施工，闸墩上排架柱与其平行作业，确保闸门和启闭机的安装时间。.7原型观测施工依主体工程的进度及时插入跟后施工。3.2 工程管理规划工程进度控制.1在总公司直接管理下，建立健全高效运转的工程管理组织，设副经理兼总调度一职专抓施工生产，他担负着沟通信息、下达指令、协调矛盾、统一步调的重任。使施工过程中各生产要素、各部门之间的矛盾得以及时协调解决，不因此出现宕工、窝工甚至停工的人为现象。.2在合同工期的要求下，分解编写合理、周密的年度、月份、阶段性控制工期进度方案，对应编写人力、材料、设备等资源需求方案和施工组织技术措施。通过严密全面的方案编制来运筹组织施工，施工前把影响施工的因素研讨在先，才能确保施工连续顺利进行。.3对工程进度方案实施动态管理，方案需要落实和实施，在施工过程中，受外界因素的干扰和影响，进度方案可能会发生偏差，随着对施工对象的渐近认识，需要对进度方案加以调整，修正和及时纠偏；使阶段目标方案，在总工期的控制之下，保证总工期按期实现。工程质量控制.1建立健全质量管理组织和保证体系，制定质量管理制度，分解质量责任和落实考核方法。形成用制度来保证工作程序，用工作程序来保证工作质量，用工作质量来保证工程质量的全员质量管理。.2工程部按2000版IS09001族标准和企业的质量管理体系进行管理，按全面质量管理的精髓“方案、实施、检查、处理的工作方法，落实质量保证技术措施，不断改良过程控制。3质量控制采用“预控的方法，按影响分局部项工程质量五大因素”人、材料、机械、方法、环境进行分解找出原因研究对策，绘出因果分析图和控制对策程序图，分级交底,有的放矢进行预控。实行样板引路，对重要部位和质高量大的分局部项工程做出试验段树立样板。认真执行“三检制，即班组自检、施工员复检、专职质检员终检，抓好工程质量的全过程控制。平安管理、文明施工规划.1建立健全平安管理、文明施工的组织机构和责任制，层层分解责任到人，实行“全员、全过程、全方位的平安管理理念。.2运用“事故管理科学方法对施工企业易发生的五大平安事故进行剖析，提出预案和对策，编制有针对性的平安技术方案进行实施，从技术上确保“不平安不施工。.3围绕影响平安施工的三大因素开展平安管理、文明施工工作，对人的不平安行为、物的不平安因素、环境的不平安条件，制定具体措施，进行定期、不定期检查。让“谁施工谁负责，谁操作谁保证的全员平安管理意识落实到施工过程中。不断改良过程控制，逐步提高平安管理水平。3.3施工进度方案编制说明该工程的控制性工期是2005年5月31日具备挡水过洪条件，方案2004年8月10H开始进场，汛前任务较重，工期较紧，为此需尽快创造开工条件。为使尽早具备开工条件，临建设施分二期进行，-期使搅拌桩、钢筋混凝土灌注桩基、截渗墙具备施工条件。二期将临建设施全部完成。以水闸施工特点“先主后次，先重后轻，先深后浅为原那么，确定以闸室为关键线路，因为闸室竖向内容较多。采取分区分段作业，根本上是同步施工，平行作业进行抢工，闸室钢筋混凝土结构为主作业段，先期施工，岸墙和翼墙空箱结构的第二作业段跟后施工，导堤与平台填筑为第三作业区，视天气状况及淮河水位非汛期（11月份至次年4月份）水位22.48以下安排施工，原型观测等辅助工程适时插入或交叉作业。后张法预应力桥面板和坡面混凝土预制块在现场内预制场定型预制，运至现场安装。闸墩完成后插入闸门吊装就位，再施工启闭机排架柱。该闸16孔，15个中墩，模板按5套配制，周转三次，为此也分三段施工流水进行。相应大小底板及启闭机排架、梁板也分三段进行。撤除围堤填筑下游围堰，由于围堰是抵挡非汛期的洪水标准，何时撤除视水情预报和淮河水位而定，拟安排11月份施工。闸大底板浇筑完毕，紧接着浇闸墩，减少二者时间间隔，控制在20天以内，防止产生约束裂缝。闸底板浇筑之前，完成承压水的降排控制，防止闸底板与下面地基土脱空。上游消力池斜坡段平面上布置了80TM塔吊垂直运输设备浇筑闸墩混凝土及启闭机平台板等，撤除塔吊才能施工该处消力池。3.4施工总进度方案网络图施工总进度方案见姜唐湖退水闸施工总进度方案网络图3-1。附：姜唐湖退水闸施工总进度方案横道图3-2。3.5工程进度控制措施工期特点姜唐湖退水闸总工期25个月，方案开工日期是2004年8月10日，但要求2005年汛前完成水下工程。水下局部施工工期较紧，上部结构工期相对宽松。抓关键部位按时完成.1闸室局部竖向结构内容较多，闸底板下有截渗墙、灌注桩基；闸墩上有启闭机、排架柱、梁板。上、下游两侧的消力池荷载较闸室轻，要待闸室根本完成方可施工。闸室局部及早开工和尽快完工是确保度汛目标实现的关键。.2岸墙和翼墙为空箱结构，结构复杂。清水混凝土质量要求高，费工费时。其紧后工序有闸堤连接段填土和填粉煤灰。墙后填土制约着导堤填土的完整性和导堤护坡工作。能否按期完成汛前目标，需要以闸室为先导，适时插入岸墙和翼墙的施工，争取主动，积极抢工。.3预制桥面板共计112块，预制块678011数量大，需要及早开始预制，确保不因此影响关键线路的增长。进度控制措施.1优化施工现场的总平面布置合理布置施工现场的拌和系统、钢筋加工场、模板制作场、机械设备作业位置。合理布置水、电供给系统，并使道路畅通、场地平整。创造高效有序的施工条件，是正常施工的根本保证。2优化施工进度方案，使之关键线路明确，工序衔接合理科学目标是控制的前提，施工进度方案网络图是施工管理、统筹安排的具体表达，进度控制里程碑设点合理、关键线路明了、工序衔接合理、工序作业时间安排得当，都是进度方案的具体要求，有了科学的方案，才有准确的方向，加上高效的组织、良好的监督，才能使目标实现。.3建立精干、高效的管理组织实施工程经理责任制，按工程特点和管理目标建立工程管理组织和管理岗位，按岗位找人，建立科学的责任制和管理流程，使得事事有人做，人人有事做，才职相称，确保“谁施工谁负责，谁操作谁保证落实到日常工作中，“凝聚诞生希望，团结产生力量，建立成精干、高效的工程经理部。.4优化施工方案分局部项工程按期完成，才能确保2005年汛前目标的实现。分局部项工程的施工方案,要确保分项作业时间满足阶段目标的实现，耍对施工方法进行优选。对投入的设备进行选型，确定机械设备、周转材料投入的时间和投入量、劳动力的数量。切实可行的施工方案是多、快、好、省完成各分部工程的先决条件。.5抓好原材料质量控制和及时供给本工程在短期内需要大量的砂、石、水泥等原材料和周转材料。及时供给优质的原材料和周转材料满足施工需要是尽快完成施工任务的物质保证。.6抓好资金的管理没有充足的资金做保证，需要的材料、设备进不来，抢工就是“空谈。.7抓好现场管理和平安文明施工为抢工创造良好的环境整洁有序文明的施工现场，使人精神振奋。良好的平安作业环境使人静心工作、精力充足，效率高。第四章施工总平面布置4.1 施工总平面布置设计与说明进场道路布置与设计.1姜唐湖退水闸位于唐垛湖行洪区下口门处，距附近的颖上一正阳关的三级路1.2Km,唐垛湖堤顶防汛公路从闸址处经过，此段公路与颖上一正阳关公路相接长1.2Km,但此区段的湖堤加培施工可能与退水闸同期施工，路面因此破坏或交通受到干扰，需要在湖内侧另建一条进场道路。路面是泥结石路面厚350mm,路面宽4.5m,路长1.2Km0.2颖正公路与唐垛湖堤相交点至正阳关汽渡约有1.6Km,该段是淮河滩地的土路需要整修，过正阳关淮河汽渡便可到正阳关镇接206国道。.3建临时码头一座。工程需要的大量砂、石料通过淮河水路运来，拟在正阳关汽渡附近建临时码头一座，作为砂、石料的卸料场临时堆放和中转使用。码头的面积是40mx40m,堆高2m,可容积40x40x0.6x2x0.7=134411?。码头迎水面使用MIO浆砌块石砌筑挡墙，内填粘土夯实，上部做厚IOomm的碎石垫层，C20混凝土面层厚150mm,码头的设计顶高与滩地路面相等。场内道路布置场内道路的布置路线见总平面布置图，总长度按3.5Km计，从进场道路接至生活区、各作业面，清基清表后依自然地面填±50Omm作路基，路面结构泥结碎石350mm厚，路面宽4.5m,淮河滩地上去料场的道路受淮河水位的影响，需要大量的填土作路基，路面高程设计为22.98m,路面宽度取6.0m。4.1.3 施工、生活用水的布置和设计在生活区内适当位置打中60Omm的管井一口，深度20m,安装流量25m3H的离心泵一台，建钢构架安装6?的水箱，敷设管道向各用水点进行供水。拌和站用水量集中，用水量大，在适当位置打中600mm的管井一口，深度20m,安装流量25m3H的离心泵一台，建钢构架安装6?的水箱，敷设管道向各用水点进行供水。水井处各建一间石棉瓦房管理用水3.6x54x2（间）=39m2o4.1.4 施工用风和通讯本工程施工用风主要是浇筑混凝土的仓面清理使用，考虑一台移动式小型空气压缩机,额定送风量每分钟L5m3°即可满足施工要求。施工现场的生产区和生活区比拟集中，施工区域附近有通讯线路，不需另行架设，申请由通讯部门安装即可。4.1.5 施工用电的布置与设计在用电集中、用量较大的拌和站近旁建配电管理用砖瓦房5间，3.6×5.4×5=97m2,从业主方提供35KV系统电力上T接引至配电房。配备二台200KW的发电机，作为系统电力事故时的备用电源。从配电房到生活区架设：线路长度700m,容量是80+20+5=105KW从配电房到拌和站系统和各加工厂架设：线路长度600m,容量是110+3+75×2+5×6=510KW从配电房到上游、闸室架设：线路总长度500m,容量是110X2+3><6+2.2xl6=273.2KW从配电房到下游消能防冲段架设：线路长度600m,容量是1.1x4+2.2x10=26.4KW采用105m?铜芯线，75m?铜芯线三相五线制架设。4.1.6 施工场地的布置设计4.1.6.1 生活区的布置按照创立文明工地的要求，便于施工管理，生活区布置在湖内侧靠近进场道路座北朝南布置，前面局部安排设代、监理用房，后面局部是施工单位用房，详见生活区布置图。占地面积UOXlOo=IlooOm2,建房3.6×5.4共160间，可满足施工顶峰期800人生活住宿。建3.6x6.0办公用房40间。见办公、生活区平面布置图生1。4.1.6.2 拌和系统的布置本工程的最大一次浇筑量是岸墙的底板400nA日平均浇筑量在230n?,月浇筑量顶峰在7000m3,另有预制桥面板112块和预制砌块6780m30拌和系统布置两台HZS50型拌和楼2台，每台生产能力50nH,互为备用，另装一台JS500强制式拌和机，用于预制和零星混凝土浇筑使用。用4只水泥罐装水泥，每罐可装75T散灰，另建16（间）×3.6×5.4=311m2袋装水泥库。机修间、试验室3（间）×3.6×5.4=58m20考虑本工程在冬季抢工，地方材料的砂、石供给困难，为确保工程进度和质量需要备足砂、石，黄砂堆场40x25=1000?,堆高2m,可容纳1800rrP黄砂，碎石堆场40x50=2000m2,堆高2m,可储存3600碎石。拌和系统占地70x75=5250?,全部固化，结构是块石30Omm厚，铺碎石找平，浇筑C20混凝土150mm厚。砂、石堆场外围和分隔墙砌1.5m高块石矮墙，水泥罐根底采用钢筋碎4x4.2xl.2x4=81m30见混凝土拌和系统平面布置图4-24.1.63钢筋加工厂与模板加工厂的布置钢筋加工厂按总量300OT进行布置，建钢材库棚石棉瓦毛竹结构，60×15=900m2,钢筋加工间砖瓦敞棚结构，3.6×5.4×10（间）=194m2,钢筋加工厂占地80x50=400011整平铺碎石100mm厚。模板加工间砖瓦敞棚结构，3.6x5.4xl0（间）=194m占地面积80×40=3200m2,整平铺碎石100mm厚，另建砖砌消防砂池一座411见加工厂平面布置图4.1.6.4混凝土预制构件厂布置混凝土预制构件厂占地面积70×30=2100m2,整平后铺碎石IOomm厚，其中浇筑15x20=300m2C20混凝土地坪IoOmm厚，作砌块的预制场，桥面板的胎模见混凝土章节要求。4.1.6.7机修间和焊接加工间建3.6x5.4x10（间）=194?的砖瓦结构简易房作为机修焊接加工间。4.L6.8综合仓库、油库、机电设备库建3.6x5.4x10（间）=194n?的砖瓦结构简易库作为综合仓库、机电设备库使用房，油库采用石棉瓦房建3.6x54x3（间）=58114.1.6.9块石堆场和机械停放场在块石用量集中的上下游，推土机整平，作为块石的堆放场地，在填土集中的右岸平台处推土机整平作为机械的停放场地。4.L7施工区域的排水系统布置4.L7.1生活区域四周和加工生产区域四周挖3m（宽）x2m（深）的水沟设沉淀池与湖内原有的排水系统连通，自然流排。4.1.7.2开挖区基坑的排水。施工期间的地下水主要集中在上游，下游排水量较少，两处的地下水没有污染均可抽水直接排入淮河。施工期间降水，基坑汇水的面积有10万n按5年一遇日降雨量116.4mm计，最大降雨积水0.7万m3d,布置流量为25m3H的潜水泵15台，可满足排水的要求。雨水排入附近的排涝沟。.3初期排水。下游消能防冲段需撤除原围堤，填筑下游围堰，施工总进度要求按排在11月份开始施工，淮河滩地高程19.00m左右，可能有水，水深按Im考虑，下游基坑的面积有4万11采用大流量离心泵抽排。4土料场和弃土场的自然地面一般19.0m19.5m,非汛期淮河水可能上滩，招标文件提供的10年一遇水位是22.48m。为此，需要在土料场周围挖排水沟，填筑围堰，堰高2.0m,防止河水漫流进入取土场，取土场内分段挖降水沟，采用4台柴油泵泵流量25m3H外排河内。围堰的施工布置淮河的滩地高程是18.519.5m,原堤防断面内有下游消能防冲段要施工，需要撤除，非汛期W年一遇的水位是22.98m。撤除原堤就要填筑下游围堰，这样下游围堰在非汛期使用时间较短，围堰保护范围确定了围堰的布置。详见总平面布置图，总长度940m。4.1.9大型机械布置在上游消力池斜坡段布置一台QT-80移动式塔吊，解决闸墩碎浇筑及局部模板、钢管、钢筋等垂直运输，并在下游消力池段布置一台25t汽车吊，协助解决闸墩碎垂直运输，待闸墩施工完成，再施工两侧消力池。塔吊性能见QT80移动式塔吊技术性能一览表41。QT-80移动式塔吊技术性能一览表表4-1主要参数机构荷载率起升机构JC-40%起升高度倍率行走回转机构JC-25%a=245m牵引机构JC-25%行走机构JC-15%a=445m最大起重量8t幅度最大幅度50m最小幅度2.8m起升机构速度倍率=2a=4起重量t421842速度m/min32.451.310016.225.750功率30KW回转机构速度0.7min牵引机构速度60、30、7.5m/min行走机构速度12.5-25mmin功率6KW功率2.24.4KW功率2×5.22.6KW平衡重臂长重量总功率70KW工作温-2040°C40m9.74t45m11.37t5
