土方开挖与基坑支护工程监理实施细则.docx

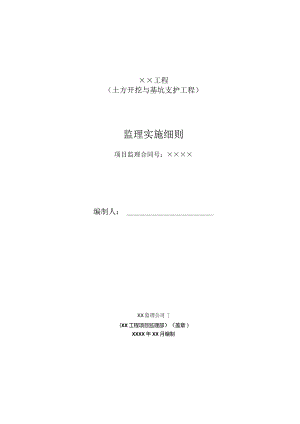

××工程（土方开挖与基坑支护工程）监理实施细则项目监理合同号：××××编制人：XX监理公司（XX工程项目监理部）（盖章）XXXX年XX月编制目录监理实施细则11 .工程概况31.1 工程基本情况3工程基本情况31.2 工程地质情况31.3 建筑与结构特点3(1)建筑特点3(2)结构工程特点32 .工程参建单位3工程参建单位43 .编制依据44 .项目监理机构44.1 组织结构模式44.2 人员配备及进退场计划45 .土方开挖与基坑支护工程特点55.1 土方开挖55.2 基坑支护形式56 .监理工作程序57 .监理工作要点57.1 监理受藤57.2 施工组织设计与专项施工方案审查67.3 测量成果检查复核67.4 工程材料、构配件检验67.5 巡视与旁站监理77.6 降水与排水77.7 护坡桩77.8 土方开挖87.9 锚杆97.10 土钉墙97.11 基坑监测107 .12安全防护118 .13作业环境要求128.监理工作方法与主要措施128.1 工程质量控制128.2 工程进度控制128.3 工程造价控制128.4 合同其他事项管理128.5 监理文件资料管理128.6 6安全生产管理的监理工作128.7 环境保护管理13XX工程土方开挖与基坑支护工程监理实施细则1 .工程概况1.1 工程基本情况工程基本情况如表13-1。工程基本情况«13-1工程名称工程地点建设单位土方开挖日期XXXX完工日期XXXX年XX月XX日_L期(大)质珏等级XXX合格，达到设计图纸、施工验收标准及招标文件要求建筑面积(小)总高度(m)×××XXXX总层数XX地下层数XXX土方开挖面积(m?)××××地上层数×××合同价款(万元)××××1.2 工程地质情况依据XX勘查设计院提供的XX工程地质勘察报告，本工程拟建场地现状地形较为平坦，勘探钻孔孔口标高为XXXXm°(1)描述场地最大勘探深度、地层主要组成、土层由上而下描述(土层编号、土层名称、土层厚度等)。(2)目前地下水位高程，是否考虑地下水影响。1.3 建筑与结构特点根据工程实际情况简要描述建筑与结构特点：(1)建筑特点该工程为XXX楼、设计使用年限XX年、耐火等级为X级、平面布置、±0.000相当于绝对标高XXX和室内外高差XXm等。(2)结构工程特点该工程基础形式为XXXX、埋置深度、持力层及地基承载力、底板厚度、结构形式，抗震设防烈度为X度和抗震等级等。2 .工程参建单位工程参建单位如表13-2所示。«13-2工程叁馥单位参建单位单位名称联系人电话建设单位XXX×××勘察唯位×××XXX设计单位××××××监理单位XXXXXX施工单位××××××3 .编制依据(1)设计图纸(招标图)。(2) 土方开挖与基坑支护工程施工方案。(3) 土方开挖与基坑支护工程施工合同。(4) XX工程地质勘察报告。(5)国家、地方及行业相关标准/规范，如表13-3所示。国家、地方及行业相蟒ft/簸«13-3序号标准/规范代码标准/规范名称GB50300建筑工程施工质量脍收统一标准2GB50202建筑地基基础工程施工质量验收规范3JGJ120建筑基坑支护技术规程4GB50086锚杆喷射混凝土支护技术规范5JGJ94建筑桩基技术规范6GB50497建筑基坑监测技术规范7DBJ0180建筑工程施工技术管理规程8DBl1/T695建筑工程资料管理规程9DB11/383建筑工程施工现场安全资料管理规程4 .项目监理机构4.1 组织结构模式项目监理机构组织结构图，参见本书第2章内容。4.2 人员配备及进退场计划人员配备及进退场计划，如表13-4所示。序号姓名专业职务职称资格进退场计划1李XX土建总监理工程师高级注册监理工程师XXXX年XX月XX日进驻现场，常驻2刘XX土建总监理工程师代表高级注册监理工程师XXXX年XX月XX日进驻现场，常驻3张XX土建专业工程师中级监理培训合格XXXX年XX月XX日进驻现场，常驻4李XX水暖专业工程师中级监理培训合格XXXX年XX月XX日进驻现场，常驻5姜XX电气专业工程师高级监理培训合格XXXX年XX月XXH进驻现场，常驻6冯XX造价专业工程师中级注册造价工程师XXXX年XX月XX日进驻现场，常驻续表序号姓名专业职务职称资格进退场计划7左XX安全专业工程师中皱监理培训合格XXXX年XX月XX日进驻现场，常驻8冯XX信息监理m初级监理培训合格XXXX年XX月XX日进驻现场，常驻监理人员于XXXx年XX月XX日，按表13-4人员进退场计划进驻施工现场，开展监理工作。5 .土方开挖与基坑支护工程特点本工程土方开挖与基坑支护工程施工图已经审查，施工方案已经专家论证。1 .1土方开挖(1)建筑物基础平面尺寸、基坑总面积、±0.000对应高程、基础埋深、基坑深度。(2)场地四周情况、交通情况、需重点保护的建筑物及地下管线。(3)开挖区段及分层划分、基坑边坡坡度、开挖深度、基底标高等。2 .2基坑支护形式支护型式以土钉墙、护坡桩为例，如表13-5所示。基般护形式«13-5区段/深度支护形式主要构件做法辅助构件做法区段/深度土钉墙(边坡坡度)土钉：排数、自上而下长度、直径、纲筋、注浆、间距面层：厚度、混凝十.强度等级、网片钢筋规格及间距、水平加强筋护坡桩一锚杆护坡桩：桩长(锚固段)、桩径、间距、主筋、加强钢筋、箍筋、混凝土强度等级混凝土冠梁：截面、主筋、箍筋锚杆：n桩一锚，孔径、长度(自由段+锚固段)、帧角、预应力钢筋及强度、注浆、轴向设计拉力值、锁定荷载腰梁：混凝土或钢梁桩间土护壁：挂纲筋网锚喷豆石混凝土6 .监理工作程序(1)进度控制程序。(2)专项施工方案报审程序。(3)工程材料、构配件和设备质量控制程序。(4)检验批、分项工程、分部工程验收程序。(5)工程款支付程序。(6)工程暂停及复工管理程序。(7)工程变更管理程序。(8)费用索赔管理程序。7 .监理工作要点7.1 监理交底(1)项目监理机构以会议形式进行监理交底。(2)监理交底会议主要内容包括：1)阐明有关合同约定的各参建单位责任、权利和义务。2)监理工作内容、程序、方法和措施。3)提出有关监理文件资料报审及管理要求。7.2 施工组织设计与专项施工方案审查(1)审查施工单位编制的施工组织设计，主要审查：1)编审程序应符合相关规定。2)施工进度、施工方案及工程质量保证措施应符合施工合同要求，地上障碍物及相邻建筑物的保护措施是否完整有效，基坑边坡稳定支护措施、计算书以及基坑四周的安全防护措施是否完整。3)资金、劳动力、材料、设备等资源供应计划应满足工程施工需要。4)安全技术措施应符合工程建设强制性标准。5)施工总平面布置应科学合理。(2)审查施工单位编制的专项施工方案，主要审查：1)编审程序应符合相关规定。2)安全技术措施应符合工程建设强制性标准。3)超过一定规模危险性较大的分部分项工程专项施工方案，应检查施工单位组织专家进行论证、审查的情况，以及是否附具安全验算结果。7.3 测量成果检查复核(1)专业监理工程师应检查、复核施工单位报送的施工控制测量成果及保护措施，并签署意见。(2)参加建设单位向施工单位提供施工现场及毗邻区域内地上、地下管线资料和相邻建筑物、构筑物、地下工程的有关资料的移交以及基准坐标点的移交。(3)复核土方开挖线及标高。7.4 工程材料、构配件检验项目监理机构审查施工单位报送的用于工程的材料、构配件的质量证明文件，并按照有关规定，对用于工程的材料、构配件进行见证取样、检查验收如表13-6所示。对已进场经检验不合格的工程材料、构配件，项目监理机构应要求施工单位限期将其撤出施工现场。工WH、EHW表1”序号内容材料试验其他废量保证资料1护坡桩/混凝土梁钢筋、连接材料豆试质量证明书、企业备案证书商品混凝土复试混凝土合格证、配合比通知单2锚杆钢绞线等、锚具复试质量证明书、企业备案证书水泥复试出厂合格证、企业备案证书3土钉钢筋豆试质量证明书、企业备案证书水泥复试出厂合格证、企业备案证书4面层钢筋梵试质量证明书、企业备案证书混凝土复试出厂合格证、企业备案证书5钢腰梁型钢质量证明书、企业备案证书7.5 巡视与旁站监理根据工程进展情况，对施工质量进行巡视及旁站监理。在需要旁站的关键部位、关键工序施工前，项目监理机构应根据施工单位报送的相应施工计划，安排监理人员进行旁站，并及时记录旁站情况。监理人员对施工质量巡视应包括以下主要内容：1）施工单位是否按照工程设计文件、工程建设标准和批准的施工组织设计、（专项）施工方案施工。2）使用的工程材料、构配件和设备是否合格。3）施工现场管理人员，特别是施工质量管理人员是否到位。4）特种作业人员是否持证上岗。7.6 降水与排水重点控制降水井的数量、位置、直径、深度、滤料、洗井、临时排水管线等应符合设计要求及施工验收规范。（1）严格控制成井口径、孔深、井管配制、砾料填筑、洗井试抽等工序，做好现场施工记录。（2）降水与排水施工质量检验标准（如表13-7所示）降水与St水施工质检验标准«1>7序号检查项目允许值或允许偏差检查方法单位数值排水沟坡度%。12目测：坑内不积水，沟内排水通畅2井管（点）垂直度%1插管时目测3井管（点）间距（与设计相比）%150用钢尺量4井管（点）插入深度（与设计相比）ITITl200水准仪5过滤砂砾料填灌（与计算值相比）mu5检查回填料用量6井点真空度：轻型井点喷射井点kPakPa>60>93真空度表真空度表7电渗井点阴阳极距离：轻型井点喷射井点rran11U180-100120-150用钢尺量用钢尺量（3）基坑内按设计图纸要求设置排水沟及集水井，并保持畅通。排水沟：宽0.2m,深0.2m,集水坑0.5mx0.5mxl.0m（深）。7.7 护坡桩重点控制桩位放线、钻孔、钢筋笼制作、混凝土浇筑的施工应符合设计要求及施工验收规范。（1）严格按施工工艺规程要求进行施工。（2）桩宜采取隔桩施工，应在灌注混凝土24h后方可进行邻桩成孔施工。（3）冠梁施工前，应将支护桩桩顶浮浆凿除清理干净，桩顶以上露出的钢筋长度应满足设计要求。(4)护坡桩施工宜符合下列规定：1)桩径允许偏差±50mm°2)孔深不应小于设计孔深。3)桩位偏差，轴线和垂直轴线方向均不宜大于IOomm。4)垂直度偏差不宜大于1%。(5)桩身质量检测1)桩身完整性宜采用低应变动测法进行检测，检测数量不宜少于总桩数的10%,且不得少于5根。2)当采用低应变动测法判定的桩身缺陷可能影响桩的水平承载力时，应采用钻芯法补充检测，检测数量不宜少于总桩数的2%,且不得少于3根。7.8 土方开挖重点控制基坑边坡坡度、开挖深度、基底标高及超挖、基底不扰动等应符合设计要求及施工验收规范。(1)依据建筑总平面图、基坑支护平面图和测量成果报告，进行基坑开挖放线。(2)项目监理机构应审核开挖方案中的开挖路线、顺序和方法是否合理，是否与设计工况保持一致。(3)开挖时应遵循开槽支撑，先撑后挖，分层分段开挖，严禁超挖的原则。开挖宽度1020m,每步开挖深度如表13-8所示。每步开挖深度一览表«13-8开挖步数土打墙支护区校桩谶支护区段母步挖深(1)累计挖深(m)每步挖深(m)累计挖潭(m)第一步X×x×XXXX第二步XXXXXXXX第三步XXXXXXXX第n步XXXXXXXX预的层30OmmK人工治相(4)基坑周边施工材料、设施或车辆荷载严禁超过设计要求的地面荷载限值。(5)当基坑开挖面上方的锚杆、土钉、支撑未达到设计要求时，应严禁向下超挖土方。(6)开挖时，挖土机械不得碰撞或损坏支护结构，不得损害已施工的基础桩。(7)开挖过程如出现异常现象、不明物体时，应停止开挖，采取处理措施后方可继续开挖。(8)机械开挖至槽底时，应预留30Omm厚原状土待人工清槽、平整，严禁超挖，人工清槽、平整至设计标高后应由建设单位立即组织勘察、设计、监理、施工等单位验槽并浇注混凝土垫层。(9)当采用锚杆或支撑的支护结构，在未达到设计规定的拆除条件时，严禁拆除锚杆或支撑。(10) 土方开挖工程质量检验标准如表13-9所示。«1«项目序号内容允许偏差或允许值(mm)检验方法挖方场地平整管沟地面基层人工机械标高-50±30±50-50-50水准仪主控项目2长度、宽度(由设计中心线向两边量)+200-50+300-100+500-150+100经纬仪、用钢尺量3边坡设计要求观察、用坡度尺检查般表面平整度2020502020用2m靠尺和楔形塞尺检查项目2基底土性设计要求观察或土样分析7.9 锚杆重点控制钻孔、杆体安放、注浆的施工应符合设计要求及施工验收规范。(1)注浆管端部至孔底的距离不宜大于200mm,注浆及拔管过程中，注浆管口应始终埋入注浆液面内，在水泥浆液从孔口溢出后可停止注浆。注浆后浆液面下降时，应进行孔口补浆。(2)预应力锚杆的张拉锁定应符合下列要求：1)当锚杆固结体的强度达到15MPa或设计强度的75%后，方可进行锚杆的张拉锁定。2)锁定时的锚杆拉力应考虑锁定过程的预应力损失量，当无测试数据时，锁定时的锚杆拉力可取锁定值的L1倍1.15倍。3)当锚杆需要再次张拉锁定时，锚具外杆体长度和完好程度应满足张拉要求。(3)锚杆抗拔承载力的检测应符合下列规定：1)检测数量不应少于锚杆总数的5%,且同一土层中的锚杆检测数量不应少于3根。2)检测试验应在锚固段注浆固结体强度达到15MPa或设计强度的75%后进行。3)检测锚杆应采取随机抽样的方法选取。(4)锚杆的施工偏差应符合下列要求：1)钻孔孔位的允许偏差应为50m°2)钻孔倾角的允许偏差应为3°。3)杆体长度不应小于设计长度。4)自由段的套管长度允许偏差应为±50mm°7.10 土钉墙重点控制成孔、注浆、制锚、喷锚的施工应符合设计要求及施工验收规范。(1)土钉支护施工前应确定基坑开挖线、轴线定位点、水准基点、变形观测点等，并在设置后加以妥善保护。(2)土钉支护施工应按照施工方案和顺序进行，安排好土方开挖、出土和支护等工序并使之密切配合，力争连续快速施工。(3) 土钉支护应按照设计规定的分层开挖深度及作业顺序进行施工，在完成上层作业面的土钉与喷射混凝土前，不得进行下一层开挖深度的施工。机械开挖后，辅以人工修整坡面，清除坡面虚土。(4) 土钉墙的施工偏差应符合下列要求：D土钉位置的允许偏差应为100mm。2) 土钉倾角的允许偏差应为3°。3) 土钉杆体长度不应小于设计长度。4)钢筋网间距的允许偏差应为±30mm°(5)钢筋网与土钉应连接牢固，土钉钢筋应设置对中定位支架，其间距宜取1.5m2.5m,土钉钢筋保护层厚度不宜小于20mm。(6)土钉注浆材料水泥浆或水泥砂浆应拌合均匀，随拌随用，一次拌合的水泥浆或水泥砂浆应在初凝前使用。(7)注浆作业D注浆前应将孔内残留的虚土清除干净。2)注浆应采用将注浆管插至孔底、由孔底注浆的方式，且注浆管端部至孔底的距离不宜大于200mm;注浆及拔管时，注浆管出浆口应始终埋入注浆液面内，并应在新鲜浆液从孔口溢出后停止注浆；注浆后，当浆液液面下降时，应进行补浆。(8)喷射混凝土1)喷射作业应分段依次进行，同一分段内应自下而上均匀喷射，一次喷射厚度宜为30mm80mm.2)喷射作业时，喷头应与土钉墙面保持垂直，其距离宜为0.6m1.0m。3)喷射混凝土终凝2h后应及时喷水养护。4)钢筋与坡面的间隙应大于20mm。(9) 土钉墙的质量检测应符合下列规定：1)应对土钉的抗拔承载力进行检测，土钉检测数量不宜少于土钉总数的1%,且同一土层中的土钉检测数量不应少于3根。2)检测试验应在注浆固结体强度达到IOMPa或达到设计强度的70%后进行。3)检测土钉应采取随机抽样的方法选取。4)应进行土钉墙面层喷射混凝土的现场试块强度试验，每500m2喷射混凝土面积的试验数量不应少于一组，每组试块不应少于3个。5)应对土钉墙的喷射混凝土面层厚度进行检测，每500m2喷射混凝土面积的检测数量不应少于一组，每组的检测点不应少于3个；全部检测点的面层厚度平均值不应小于厚度设计值，最小厚度不应小于厚度设计值的80%。9.11 基坑监测(1)基坑开挖前，项目监理机构应审查施工单位编制的开挖监测方案，并签署意见。(2)依据监测方案，检查监测点的布置，并应满足有关规范及监测要求。(3)各类水平位移观测、沉降观测的基准点应设在变形影响范围，且基准点数量不应少于两个。（4）在支护结构施工、基坑开挖期间以及支护结构使用期内，应对支护结构和周边环境的状况随时进行巡查，现场巡查时应检查有无下列现象及其发展情况：1）基坑外地面和道路开裂、沉陷。2）基坑周边建（构）筑物、围墙开裂、倾斜。3）基坑周边水管漏水、破裂，燃气管漏气。4）挡土构件表面开裂。5）锚杆锚头松动，锚具夹片滑动，腰梁及支座变形，连接破损等。6）支撑构件变形、开裂。7）土钉墙土钉滑脱，土钉墙面层开裂和错动。8）基坑侧壁渗水、漏水、流砂等：9）降水井抽水异常，基坑排水不通畅。（5）基坑监测数据、现场巡查结果应及时整理和反馈。当出现下列危险征兆时应立即报警：D支护结构位移达到设计规定的位移限值。2）支护结构位移速率增长且不收敛。3）支护结构构件的内力超过其设计值。4）基坑周边建（构）筑物、道路、地面的沉降达到设计规定的沉降、倾斜限值；基坑周边建（构）筑物、道路、地面开裂。5）支护结构构件出现影响整体结构安全性的损坏。6）基坑出现局部坍塌。7）开挖面出现隆起现象。8）基坑出现流土、管涌现象。（6）基坑开挖监测过程中，施工单位应根据设计要求提交阶段性监测结果报告。工程结束时应提交完整的监测报告。项目监理机构应对阶段性监测结果报告及完整的监测报告进行核查，并存档。9.12 安全防护（1）深度超过2m的基坑四周必须设置临边防护栏，用密目式安全网封闭。临边防护栏离开基坑边水平距离不小于0.5m。栏杆立管埋深不小于0.7m。夜间应设红灯警示。（2）搭设临边防护栏杆时，必须符合下列要求：1）防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为LO1.2m,下杆离地高度为0.50.6m。2）栏杆柱的固定应符合下列要求：当在基坑四周固定时，采用钢管并打入地面不小于0.7m。钢管离坑边的距离不应小于0.5m。3）栏杆柱的固定及其与横杆的连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的IooON外力。当栏杆所处位置可能发生人群拥挤、车辆冲击或物件碰撞等情况时，应加大横杆截面或加密柱距。4）防护栏杆必须用安全网封闭，或在栏杆下边应连续设置固定的、高度不低于180mm的挡脚板。挡脚板上如有孔眼，不应大于25mm。板下边距离底面的空隙不应大于IOnlnlo(3)槽、坑、沟边Im以内不得堆土、堆料，坑边堆置土方高度不得超过L5m。(4)运输工具及设备不应离坑边太近；大中型施工机具距坑边距离，应根据设备重量、基坑支护情况、土质情况计算确定。9.13 作业环境要求(1)作业人员要有稳定、安全的立足点。(2)基坑边防护应符合相关规定。(3)垂直、交叉作业要设置隔离防护措施。(4)作业点要有照明设备，确保施工环境照明。(5)配电箱设置使用要符合规范及临时用电方案要求。8.麻工作方法与主要措施监理工作主要方法包括：审查、巡视、监理指令、监理报告、旁站、见证取样、验收和平行检验等。8.1 工程质量控制项目监理机构应遵循质量控制基本原理，坚持预防为主的原则，制定监理工作制度，实施有效的监理措施，采取审查、巡视、监理指令、旁站、见证取样、验收和平行检验等方法对工程质量实施主动监理。质量控制主要措施(参见本书第5章内容编写)。8.2 工程进度控制项目监理机构以施工合同约定的工期，通过审查，跟踪检查、分析比较，调整，预测等方法，对工程施工进度实施动态控制。进度控制主要措施(参见本书第6章内容编写)。8.3 工程造价控制项目监理机构以施工合同约定的合同价款、单价、工程量计算规则和工程款支付方法，通过审核，跟踪检查、分析比较，控制工程变更、进行工程计量和付款签证等，对工程造价实施动态控制。造价控制主要措施(参见本书第7章内容编写)°8.4 合同其他事项管理项目监理机构依据建设工程监理合同约定进行施工合同管理，处理工程暂停及复工、工程变更、工程延期及工期延误、索赔、施工合同争议与解除等事宜。(参见本书第4章内容编写)8.5 监理文件资料管理(参见本书第19章内容编写)8.6 安全生产管理的监理工作项目监理机构通过日常巡视及安全检查，发现施工存在安全事故隐患的，应采用监理例会、专题会议、监理指令(口头指令、工作联系单、监理通知单、工程暂停令、监理报告)等方法向施工单位管理人员予以指出，及时消除安全事故隐患。8.7 环境保护管理项目监理机构应要求施工单位严格执行环境保护有关规定，采取有效措施，做到施工不扰民、不扬尘、运输无遗洒、垃圾不乱弃，营造良好的施工作业环境。具体要求如下：(1)施工现场应有充分的防扬尘措施，严格控制施工现场和施工运输过程中的降尘和飘尘对周围大气污染，可采用清扫、洒水、遮盖、密封或者采取其他措施等降低污染。(2)土方运输车冲洗应设置沉淀池，车辆开出工地要做到不带泥沙，不洒土、不扬尘，减少对周围环境污染。(3)加强人为噪声的管理，减少大声喧哗，增强全体人员防噪声扰民的自觉意识。
