河南龙宇能源股份有限公司装备制造分公司ZF5600液压支架阀件技术规范书.docx

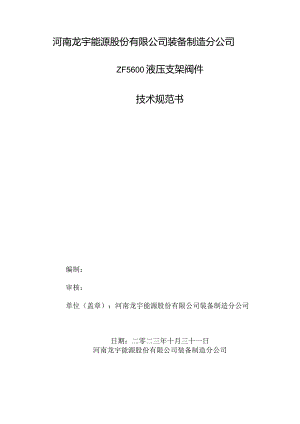

河南龙宇能源股份有限公司装备制造分公司ZF5600液压支架阀件技术规范书编制：审核：单位（盖章）：河南龙宇能源股份有限公司装备制造分公司日期：二零二三年十月三十一日河南龙宇能源股份有限公司装备制造分公司装备制造分公司ZF5600液压支架阀件技术规范书1、项目简介及使用地点本次所需阀件用于装备制造分公司ZF5600液压支架修理。2、货物名称及供货范围序号名称型号预估数量单位备注1球阀KJ132(X)件2四通KJlO20件3四通球形截止阀QJ1325106件4液控单向阀组YDF-42/200424件不带安全阀接口5大流量安全阀32.6MPaFAD20050(200流量424件6安全阀DFA.()()35Mpa318件7液控单向锁（KJIO）YD-PK125/4()530件8定向交替单向阀JDF4C.00212件9液控单向阀YKF-42/125212件10液控喷雾阀YKF-42/160212件11四通球形截止阀QJ19(13)51K106件12四通球形截止阀QJ19(13)31.5D106件13回液断路阀HD19.(X)106件14过滤器GLQI9106件15过滤器GLQ13212件16喷雾装置PW-02B106件17喷雾器PWQlO106件18安全阀DFA.0033Mpa106件19双向锁SYD-PK125/401Y106件20球型截止阀QJ13212件21操纵阀组ZCF4(3)ZCFD(5)10组22操纵阀组ZCFD(5)10组3、主要部件（或设备）配置要求（1）阀件采用碳钢材料，阀件接口为KJ系列。（2）出卖人事先要按要求的规格型号提供产品样图，经使用人确认后按样图加工。（3）产品出厂前，安全阀按要求的压力调定。（4）阀类必须有铭牌，内容涵盖安标编号、MA标识、出厂日期、生产厂家、产品名称及主要参数等信息，用激光打印方式刻在阀体上。（5）在规定的压力范围、工作液条件及温度范围时，阀的密封性能应可靠。（6）阀零件表面应光滑、无毛刺、清洁、无磕碰、无锈斑。（7）所有公类接头均含密封，裸露的进液口加塑料堵。4、生产厂家能够提供阀件（过滤器、喷雾装置、喷雾器、四通除外）的矿用产品安全标志证书。5、货物使用环境及范围使用于永煤本部井下粉尘、潮湿环境。海拔不超过100om,气温-20+40°C.6、货物适用标准GB25974.3-2010煤矿用液压支架第3部分：液压控制系统及阀7、技术参数技术参数按照确认图纸执行8、质量及验收要求产品质量应符合以上货物标准及技术参数要求。9、安装、调试要求安装、调试阶段，产品出卖人需及时解决现场安装、调试过程中出现的问题。10、服务及质保要求质保期为12个月。如出现质量问题，出卖人应在24小时内赶到产品使用现场进行服务。如为非正常使用造成的问题由使用人负责，如确为产品质量问题，所造成的损失由出卖人全额承担。11、运输及包装要求阀件出厂时，应进行合理包装，保证阀件的外观和结构不受损坏，不用的安全阀接口加堵头，裸露的进液口全部加塑料堵。阀件的包装能极大限度的满足装卸、运输、搬运等安全方面的需要，以保证阀件完好如初的运送到使用现场。12、供应商须提供技术资料要求（1）出卖人需向使用人提供阀件规范的加工用图纸各一份；（2）出厂时随机供产品使用说明书、产品合格证、煤安证、装箱单等资料。13、其他交货期：满足装备制造分公司需求。交货地点：河南龙宇能源股份有限公司装备制造分公司技术联系人：蒲忠辉电话：
