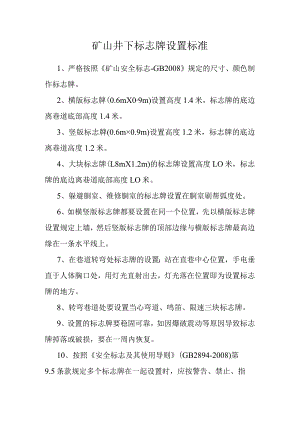

矿山井下标志牌设置标准1、严格按照矿山安全标志-GB2008规定的尺寸、颜色制作标志牌。2、横版标志牌(0.6mX09m)设置高度1.4米，标志牌的底边离巷道底部高度1.4米。3、竖版标志牌(0.6m×0.9m)设置高度1.2米，标志牌的底边离巷道高度1.2米。4、大块标志牌(L8mX1.2m)的标志牌设置高度LO米，标志牌的底边离巷道底部高度LO米。5、躲避胴室、维修胴室的标志牌设置在胴室刷帮弧度处。6、如横竖版标志牌都要设置在同一个位置，先以横版标志牌设置规定上墙，然后竖版标志牌的顶部边缘与横版标志牌最高边缘在一条水平线上。7、在巷道转弯处标志牌的设置：站在直巷中心位置，手电垂直于人体胸口处，用灯光直射出去，灯光落在位置即为设置标志牌的地方。8、转弯巷道处要设置当心弯道、鸣笛、限速三块标志牌。9、设置的标志牌要稳固可靠，如因爆破震动等原因导致标志牌掉落或破损，要在一周内恢复。10、按照安全标志及其使用导则(GB2894-2008)第9.5条款规定多个标志牌在一起设置时，应按警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列。
