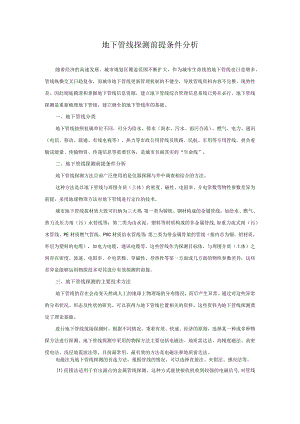

地下管线探测前提条件分析.docx

地下管线探测前提条件分析随着经济的高速发展，城市规划区覆盖范围不断扩大，作为城市生命线的地下管线也日益增多，管线纵横交叉日趋复杂，而城市地下管线更新管理机制的不健全，导致管线资料内容不完整、现势性差。因此彻底摸清和掌握地下管线信息资源，建立地下管线综合管理信息系统已势在必行。地下管线探测是重新梳理地下管线，建立健全的地下管线库的基础。一、地下管线分类地下管线按照权属单位不同，可分为给水、排水（雨水、污水、雨污合流）、燃气、电力、通讯（电信、移动、联通、有线电视等）、热力等市政公用管线及铁路、民航、军用等专用管线，担负着输送能量、传输物资、传递信息等重要任务，是城市名副其实的“生命线”。二、地下管线探测前提条件分析地下管线探测方法目前广泛使用的是仪器探测与井中调查相结合的方法。这种方法是以地下管线与周围介质（土体）的密度、磁性、电阻率、介电常数等物性参数差异为前提，采用地球物理方法对地下管线进行定位的技术。城市地下管线按材质大致可归纳为三大类：第一类为铸铁、钢材构成的金属管线，如给水、燃气、热力及压力雨（污）水管线等；第二类为由水泥、塑料等材质构成的非金属管线,如重力流式雨（污）水管线、PE材质燃气管线、PVC材质给水管线等；第三类为带金属骨架的管线（指内芯为铜、铝材质，外层为塑料的电缆），如电力电缆、通讯电缆等。这些管线作为探测目标体，与周围介质（土体）之间存在密度、波速、电阻率、介电常数、导磁性、导热性等某一方面或几方面的物性参数差异，这些差异是能够运用物探技术对其进行有效探测的前提。三、地下管线探测的主要技术方法地下管线的存在会改变天然或人工的地球上物理场的分布情况，而后产生异常。通过对这些异常的分布状况、形态及性状的研究，可以获得与地下管线位置相关的资料，这些资料为地下管线探测奠定了理论基础。进行地下管线现场探测时，根据不同情况，秉着有效、快速、经济的原则，选择某一种或多种物探方法进行探测。地下管线探测中采用的物探方法主要包括电磁法、地质雷达法、高精度磁法、高密度电法、浅层地震波法等。目前最常用，最有效的方法是电磁法和地质雷达法。电磁法为地下管线探测的首选方法，根据管线的情况，可以选择直接法、夹钳法、感应法等。(1)直接法适用于有出露点的金属管线探测。这种方式能使接收机收到较强的电磁信号,对管线的定位及定深精度相对较高，但管线必须有露点，并具备良好的接地条件，且接地线应尽量与管线走向呈垂直状态分布。接地点在理论上是离激发源越远越好，但地线过长及跨越其他管线可能引起旁侧管线对探测目标管线的干扰。(2)夹钳法是利用管线探测仪配备的夹钳夹在被测目标管线上，将电磁场信号加载到被测管线上，以实现对目标管线的追踪定位目的。此种方式对管径的范围有要求，管径过大，夹钳无法实现闭合则该方式不适用。感应法是利用发射机，使被探测的地下管线产生感应电流而形成电磁场，通过接收机在地面接收地下管线所形成的电磁场，达到对被探测管线进行搜索、追踪、定位的目的。(3)感应法是利用发射机，使被探测的地下管线产生感应电流而形成电磁场，通过接收机在地面接收地下管线所形成的电磁场，达到对被探测管线进行搜索、追踪、定位的目的。地质雷达法是利用脉冲雷达系统连续向下发射高频电磁波，并由接收天线连续接收地下管线等不均匀目标反射回来的电磁波，再经过专用软件处理，获取地下不同目标体雷达波的反射图像，通过对图像的分析解释，直接确定管线埋设位置和埋藏深度。
