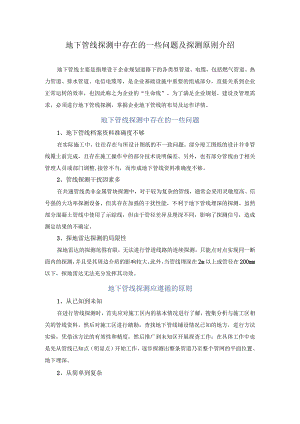

地下管线探测中存在的一些问题及探测原则介绍地下管线主要是指埋设于企业规划道路下的各类型管道、电缆，包括燃气管道、热力管道、排水管道、电信电缆等，是企业基础设施中重要的组成部分，直接关系到企业正常运转的效率，也因此称之为企业的“生命线”。为了满足企业规划、建设及管理需求，必须进行地下管线探测，掌握企业地下管线的布局及运作详情。地下管线探测中存在的一些问题1、地下管线档案资料准确度不够在实际施工中，往往存在与所设计图纸的不一致问题。部分竣工图纸的设计并非管线覆土前完成，且存在施工操作中的部分技术说明偏差。另外，也有部分管线由于相关管理人员或部门调整,接管不当，而形成地下管线资料准确度不够。2、管线探测干扰因素多在共通管线类非金属管块探测中，对于较为复杂的管线，通常会采用灵敏度高、信号强的大功率探测设备，但其存在加强的干扰性能，不利于地下管线埋深的探测。虽然部分混凝土管线中使用了示踪线，但由于管径差异及埋深不同，影响了探测信号，造成测定结果的不确定。3、探地雷达探测的局限性探地雷达的探测范围有限，无法进行管道线路的连续探测，只能点对点实现同一断面内的探测，并且受其周边介质的影响较大。此外，当管线埋深在2m以上或管径在200mm以下，探地雷达无法充分发挥其功效。地下管线探测应遵循的原则1、从已知到未知在进行管线探测时，首先应对施工区内的基本情况进行了解，搜集分析与施工区相关的管线资料。然后对施工区进行踏勘，查找地下管线铺设情况已知的地方，进行方法实验，凭借该方法的有效性和精度，然后推广到未知区开展探查工作；在具体工作中也是先从管线已知点（明显点）开始工作，逐步探测出整条管道乃至整个管网的平面位置、地下埋深。2、从简单到复杂在开展管线探查工作时，应优先选取管线少、干扰小、条件比较简单的区域开展工作，然后逐步推进到相对复杂条件的地区；也可以先从明显点比较多的管线开始工作，一般是排水、通信类管线。3、方法有效快捷轻便当我们进行地下管线探测时除了要掌握熟练的技术和丰富的经验外，还要根据业主方给予的图纸、资料或业主方派出的专人指认为线索进行探测，这样我们会更有效快捷的把工作做完做好。4、相对复杂条件下根据复杂程度宜采用相应综合方法当我们进行地下管线探测如果遇到路口或管线复杂的环境时我们应采用至少两种的探测方法来进行探测，以提高管线的分辨率和探测结果的可靠程度。地下管线探测主要方法介绍地下管线探测技术就是对地下各种管线进行探测和测绘的技术。探测是对已有地下管线进行现场调查和采用不同的探测方法探寻各种管线的埋设位置和深度。测绘是对已查明的地下管线进行测量和编绘管线图，也包括对新建管线的施工测量和竣工测量。地下管线探测的主要方法有：直接法、夹钳法、感应法、地质雷达法等。1、直接法将管线探测仪发射机的一端连接到管线的出露点上，另一端连接在垂直管线走向的地线上，发射机通过连接向管线施加特定频率的交变电流，该电流沿管线向其延伸方向流动，通过大地回到地线，构成回路。同时，管线周围形成同样频率的交变电磁场，再在管线上方地面用接收机扫描接收这个交变电磁场，对管线进行定位、定深。该种方法特点是发射机信号输出强、抗干扰性能好，定位、定深精度高，易分清近距离管线，但金属管线必须有出露点，且需良好的接地条件。2、夹钳法在无法将发射机信号输出端直接连在被测管线的情况下，可采用夹钳法。工作时，将发射机信号施加于夹钳上，再将夹钳套在被测金属管线上。夹钳相当于初级线圈，管线与大地形成的回路相当于次级线圈。当发射机输出的交变电流在初级绕组中流动，环形磁场穿过管线回路时，便在管线中产生感应二次电流。在管线密集区探测中，夹钳法是一种交叉影响小而有效的方法，一般适用于管径较小的管线。3、感应法将发射机放在目标管线上方，由发射机线圈发出一个特定频率的交变电磁场，交变电磁场在管线上会耦合出一个同样频率的交变电流，电流沿管线向其延伸方向流动，同时在管线周围又形成同样频率的交变电磁场，然后用接收机在管线上方扫描接收这个二次场，对管线进行定位、定深。4、地质雷达法利用脉冲雷达系统，连续向地下发射脉冲宽度为几毫微秒的视频脉冲，接收反射回来的电磁波脉冲信号，进而对管线进行定位、定深。金马管道安全卫士，为您保驾护航金马公司擅长探测定位管线平行、交叉、大埋深、非开挖等复杂敷设环境的管网情况，可测明不同用途、不同材质的管线，为您提供清晰明了的一手管线资料。1、针对平行敷设的管线区分两条或两条以上的平行管道或电缆时宜采用电磁感应法或夹钳法，通过分别直接对各条管线施加信号来加以区分。2、针对大埋深的管线(1)扩大探测范围，找到管线出露点，采用直接法施加信号，并加大发射机输出功率，提高信噪比。(2)在没有出露点的情况下，尽可能在埋深浅处施加感应信号，以增大管线感应电流，提高接收信号强度，提高信噪比。(3)利用长金属导线采用双端连接的方法施加信号，使发射机、长导线与管道自成一电流回路，提高管线的电流强度，达到探测深埋管线的目的。3、针对非开挖敷设的管线(1)全面收集测区范围内非开挖敷设管线的设计、竣工资料，并进行实地核实。(2)对预埋的电缆类空管，采用探地雷达进行探测。(3)非开挖敷设管线穿越道路、建筑物时，管线埋深较大且穿越距离长，信号随探测距离的增加而迅速衰减，导致探测误差增大或无法追踪探测。为此，探测时尽可能增大发射机的发射功率，提高信噪比，同时在穿越道路及建筑物等前设置管线点，如道路、建筑物前后，以控制其走向。地下管线探测在企业建设中发挥着不可替代的作用。精准定位管线的位置、走向、埋深等信息，并形成详实的地下管线资料，可以保护已有管线，防止施工时对管线造成破坏，是企业生产高效运转的重要保证。
