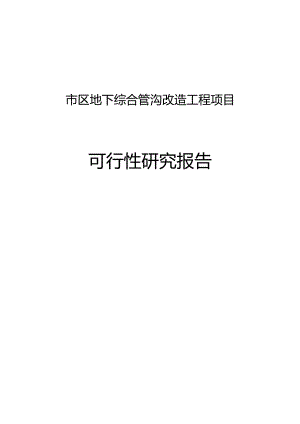

城市地下管沟改造建设工程可研报告.docx

市区地下综合管沟改造工程项目可行性研究报告第一章总论611*61.2带IJ贝U6L3编制依据61.4可研报告编制范围71.5主要建设内容及规模71.6总投资和资金筹措81. 7项目实施进度计划81.8 技术经济指标81.9 结论及建议8第二章项目建设的背景和必要性112. 1I-J.112. 2项目建设的意义和必要性14第三章建设条件分析163«1±1上13. 2»16第四章项目总体改造方案174. 1VI才日'j!日、174.2项目设计原则174.3项目主要建设内容及规模171. 5项目技术改造方案194. 6主要设备、材料的配置29第五章节能方案分析305. 1编制依据305.2编制原则315.3能耗品种和项目能耗315.4能耗指标计算325.6节能措施325. 7节能效果分析33第六章环境和生态影响分析346. 1编制依据346.2设计原则346.3主要污染物影响及分析356. 4环境影响评价结论36第七章劳动安全与工业卫生防护387. 1编制依据387.2设计原则387.3施工期间劳动安全与卫生防护397. 4运营期间劳动安全与卫生防护39第八章组织机构及人力资源配置438. 1国内地下综合管沟建设及管理模式438.2区地下综合管沟运行管理分析438. 3综合管沟运行所需人力资源分析449. 4员工来源及培训计划44第九章项目实施进度4510. 1项目管理459.2项目实施进度安排错误!未定义书签。9. 3项目实施进度计划表错误!未定义书签。第十章投资估算及资金筹措4710.1 投资估算范围4710. 2投资估算编制依据4710.3总投资估算4810.4资金筹措错误!未定义书签。第十一章招标方案48H.1编制依据4811. 2招标范围48第十二章项目财务分析错误!未定义书签11.1 费用估算与财务效益分析错误!未定义书签。12. 2财务分析结论错误!未定义书签。第十三章社会效益分析错误!未定义书签Q第十四章风险分析与对策研究错误!未定义书签14.1主要风险因素的识别错误!未定义书签。14.2风险程度分析错误!未定义书签。14.3项目风险评估错误!未定义书签。14. 4防范和降低风险措施错误!未定义书签。第十五章结论及建议错误!未定义书签。附表：经济分析表附图：区综合管沟位置图第一章总论1.1项目概述1、项目名称：地下综合管沟改造工程项目2、建设单位：3、项目负责人：4、建设性质：改建5、建设地址：1.2编制原则根据有关经济建设的方针政策，确定以下编制原则：（1）认真执行、地方、行业现行的法令、法规及各专业的标准规范，项目改造要充分利用原有设施、设备等条件，以节约投资，加快改造速度，尽快发挥改造效能。（2）充分调研设备及相关技术市场，保证拟建项目改造的先进性、可靠性、成熟性，以达到降低能耗及改造后管沟的安全、稳定,长期运行。（3）认真贯彻执行有关环境保护和职业安全卫生的政策和法规,项目实施后，“三废”排放符合的相关标准、职工日常工作环境条件符合劳动安全及工业卫生的要求。1.3编制依据1、城乡规划法；2、计委投资项目可行性研究指南；3、建设部20061325号文建设项目经济评价方法与参数第三版；4、城市总体规划(2001-2020)；5、现行法律、法规、设计标准；6、项目单位提供的其他有关资料。L4可研报告编制范围本报告包括项目建设的背景及必要性、建设条件、改造方案、节能方案分析、投资估算、环境和生态影响分析、劳动安全与工业卫生防护、项目财务分析、社会效益分析等。L5主要建设内容及规模本次市区地下综合管沟改造工程改造的主要内容包括：(1)地下综合管沟清淤工程；(2)地下综合管沟排水工程改造；(3)地下综合管沟通风工程改造；(4)地下综合管沟内现有线路整理工程；(5)地下综合管沟内沟体渗漏的维修工程；(6)在地下综合管沟内配套安装照明系统、监控系统、火灾报警系统、安保系统及检测仪表等附属设备；(7)设立监控管理中心，配置相应的中心设备，实时监控管理全市地下综合管沟现状，及时掌握管沟通风、消防、排水等情形。1.6总投资和资金筹措1.7项目实施进度计划本项目从2020年1月起计划到2021年12月竣工，建设工期为共24个月，地下综合管沟的维护施工、设备考察、购置、安装、调试等工作交叉同步进行。1.8技术经济指标主要经济技术指标序号名称单位数值备注1地下综合管沟的总长度m2地下综合管沟清淤工程量mi3地下综合管沟排水工程改造量m4地下综合管沟通风工程改造量m5管线整理工程m6沟壁维修补漏工程m37检查井盖更换及检查井拆修工程处8地下综合管沟运行所需人员人9地下综合管沟运行所需费用万元1.9结论及建议1、结论：目前区的地下综合管沟的运行模式为：政府投资建设，各管线单位无偿使用。由于各管线使用单位互不隶属，致使管线铺设缺乏统一规划和科学协调管理，地下综合管沟内的管线随意安装，同时，各管线单位对地下综合管沟只使用不维护，加之市区的综合管沟无日常维护专项资金，综合管沟运行多年来需配置的照明系统、设备监控系统、火灾报警系统、安保系统、配套检测仪表等附属设备没有及时到位，综合管沟缺乏有效的维护和管理，多条综合管沟垃圾堵塞、管沟内的渗水无法排除、通风不畅、部分综合管沟主体出现渗漏，存在很大的安全隐患。地下综合管沟改造实施后，可有效保证区现有公用综合管沟敷设管线运行安全，同时由于项目实施后，配套了的监控设备及巡检人员，减少并降低了市政公用管沟突发事故的发生，不仅给水管道、电力电缆、供热管道、通信电缆等管线的隶属部门受益，也给市民生活带来了方便。项目实施后，由于地下综合管沟运行安全系数得以提高，增强了区的综合防灾、减灾能力。根据对拟建项目建设条件、改造方案等的分析研究，本工程建设条件具备、改造方案合理，项目实施后具有良好的社会效益，因此该项目的建设是必要的。2、建议（1）在项目实施过程中，项目建设单位应组织强有力的领导班子，专人负责项目的实施。（2）合理安排建设周期，采用管沟维护施工、设备考察、购置、安装、调试等工作相互交叉的方式进行施工。（3）由于目前国内尚无有关综合管沟的设计规范，建议在下阶段施工设计工作中，与相关部门进一步商讨，以确定合理的设计方案。（4）建议相关上级部门从政策上、资金上给予本项目以支持，使项目早日实施，服务于社会。（5）建议有关部门尽快制订地下综合管沟的运行管理规则，便于项目实施后地下综合管沟正常、安全运行。第二章项目建设的背景和必要性2.1项目建设的背景1、所谓地下综合管沟，就是“地下城市管道综合走廊”，即将两种或两种以上的地下管线敷设在同一条隧道内，实施统一规划、设计、建设和管理，同时设置有专门的检修口、吊装口和检测、控制系统的一种现代集约化市政基础设施，是城市集约化发展的必然产物，代表着市政管线建设和发展的方向，是未来新型城市市政基础设施建设现代化的标志之一。建设地下综合管沟，给城市管理和资源整合利用带来更多优点:（1）地下综合管沟的建设避免了由于敷设和维修地下管线频繁挖掘道路而对交通和居民出行造成影响和干扰，保持了路容的完整和美观；（2）降低了路面多次翻修的费用和工程管线的维修费用，保持了路面的完整性和各类管线的耐久性；（3）便于各种管线的敷设、增减、维修和日常管理；（4）由于综合管沟内管线布置紧凑合理，有效利用了道路下的空间，节约了城市用地；（5）由于减少了道路的杆柱及各种管线的检查井、室等，减少架空线与绿化的矛盾，优美了城市景观，是一项利国利民的民生工程。同时，地下综合管沟的的建设目前也存在若干问题需要解决：（1）地下综合管沟初次投资昂贵，若进行市场化运作，各管线使用单位如何分摊费用问题较为复杂，不好协调；（2）地下综合管沟运行后，由于各类管线的隶属部门不同，统一管理难度较大；（3）地下综合管沟若没有进行正确的发展规划，会造成容量不足或过大，致使浪费资源或在综合管沟附近再敷设地下管线。2、国内、外地下综合管沟的发展情况由于综合管沟的建造，使城市道路路面被挖掘的次数明显减少,坍塌及交通干扰现象基本被消除，同时有综合管沟的道路使用寿命比一般道路路面使用寿命要长，从综合技术及经济方面来看，效益明显,以下为国内、外地下综合管沟的发展现状：（1）国外：综合管沟十九世纪发源于欧洲，最早是在圆形排水管道内装设自来水、通讯等管道。早期的综合管沟由于多种管线共处一室，且缺乏安全检测设备，容易发生意外，因此综合管沟的发展受到很大的限制；法国巴黎于1832年霍乱大流行后，隔年市区内兴建庞大下水道系统，同时兴建综合管沟系统；英国伦敦于1861年即开始修建综合管沟；德国早在1890年即开始兴建综合管沟；俄罗斯的地下综合管沟也相当发达，莫斯科地下有130公里的综合管沟；日本综合管沟在日本的各大城市的普及相当高，并于1963年颁布了“综合管沟实施法”；美国纽约市的大型供水系统，完全布置在地下岩层的综合管沟中。(2)国内：地下综合管沟工程在我国起步相对较晚，1958年敷设了一条长1076m的综合管沟，1977年又敷设了一条长500m的综合管沟；大同市自1979年开始，在九座新建的道路交叉口都敷设了综合管沟；上海自1994年以来，已经兴建了多条综合管沟，2002年,在上海市新城镇的开发过程中，将综合管沟作为重要的市政配套工程进行建设，全长6km,综合管沟内容纳了燃气、自来水、电力、通信等各种市政公用管线；在广州大学城，目前已建成了总长17km的综合管沟系统，管沟内容纳了电力、通信、高质水、杂用水、热水等市政管线，这条目前国内规模最大、体系最完善、种类最齐全的综合管沟已经建成并投入使用，运行情况良好，取得了显著的社会效益。(3)陕西省：市：市从1990年到2011年，地下管线的长度以3倍的速度成长,同时从2005年至今，发生断水、起火等大的管线事故上百起:2011年8月12日，市双塔东街发生7处路面塌陷，陕西省人民医院感染疾病门诊楼局部坍塌，由于坍塌速度较慢，没有造成人员伤亡，时任市国土局副局长白托明指出：这一事故的主要原因就是缺乏对影响公共安全的地下管线实时监测和缺少事故预警预报体系。以下为资料图片：图为塌陷的路面地下管网频频受伤，保障地下生命线安全成为当务之急，目前，市已在并州路和五一路的两个地下管线井内实施了“地眼工程”，管沟内的监测系统实时监测着各管线的运行的状况，工作人员根据现场传感器传回的数据掌握管线异常情况，并及时进行检查，预防和排除危险，在不久的将来，“地眼工程”有望广泛应用于各类地下管网的实时监测，并为市建设“智能城市”奠定基础。3、随着我国经济建设的高速发展和城市人口增加，城市规模不断扩大，许多城市出现建设用地紧张、道路交通拥挤、城市基础设施不足、环境污染加剧等问题，解决这些问题一种方式是继续扩大城市外延；另一种方式是走内涵式发展的道路，把开发利用城市地下空间提到重要议事日程上来。外延式的发展方式，靠扩展城市用地面积和向高空延伸，一方面使城市人口密度加大，城市容量急剧膨胀，另一方面也加剧了城市用地的矛盾；内涵式发展方式无论从城市生产、生活设施的建设需要，还是减轻城市环境、防灾压力的需要等，都迫切要求向地下空间发展。据相关研究表明：城市地下空间如能得到充分、合理的开发利用，其面积可达到城市地面面积的50%,相当于为城市增加了一半的可用面积，极大地缓解城市发展与土地资源紧张的矛盾。住建部也于2011年4月在昆明召开了“城市地下管线综合管理与信息化建设交流研讨会”，对规范地下管线建设和管理形成了广泛共识。2.2项目建设的意义和必要性1、项目的实施是未来城市发展的需要人们对一个城市变化的感觉，一般直观地体现在对地面上城市面貌变化方面，其实，在我们平常看不见的地面之下，还有一张“交通路网”在默默地支持着城市的正常运转，维护着日益繁盛的城市民生质量，是城市基础设施中不可缺少的一部分。随着国民经济的不断发展，我国各城市都转变了传统的“重地上，轻地下”的观念，都在依据各自城市的具体条件，审慎规划、建设地下管沟，地下综合管沟的建设已成为规划工作的一项重要内容，项目建设是实现城市上空各类线缆“落地”、地下管网规范敷设的需要，也是适应城市发展的急迫需要和必然要求，只有合理配置地下管线，实施动态管理，才能更好地维持城市工、农业安全生产和人民的正常生活。2、项目建设是实现区地下综合管沟有序管理的必然要求随着区城市建设的迅速发展，过去区上空中密如蜘网的架空管线,倏忽间已遁入地面之下，一定程度上解决了线路悬空给城市带来的安全隐患和视觉污染，但随着城市智能化的发展，各种管线大量增加，且不断变动与扩张，地下负荷越来越重，加之目前市区管沟内各管线使用单位互不隶属，施工前缺乏统一规划和科学协调管理，致使管沟各类管线无序安装，给地下综合管沟的运行带来了诸多问题，存在很大的安全隐患，不仅使财产造成巨大损失，也给城市人民生活带来极大不便:第三章建设条件分析1 .1建设地址3 .2建设条件1、区域位置2、地形地貌3、气候条件4、公用配套设施条件供电：项目供电电源为区城市供电电网，供电有保障。通讯：区域内电话、电视、网络等通讯设施较完善，可就近接入，即能满足用户电话、电视、电脑等的需要。5、施工条件硬件设备：本次改造均为就地改造，是在市区现有的地下综合管沟内及管沟现有设施、设备的基础上投入一定资金进行改造，无需进行扩建。人力资源：项目建设单位拥有大量熟悉现场和管沟日常运行的工程技术人员，人力资源比较充裕。项目建设所需的建筑材料，当地就有充足的货源，可满足需求。施工队伍众多，可通过招投标择优选用。综上所述，该项目具有良好的施工条件。第四章项目总体改造方案4.1设计指导思想项目改造方案围绕区现有的地下综合管沟为核心，在原有设施、设备的基础上进行技术改造，对各类管线进行合理布局，同时配置相关的附属设备，以构筑区层次化、骨架化、网络化的地下综合管沟系统，使其与区现有的城市规划相协调。4.2项目设计原则项目建设应符合“将城市规划、建筑、社会与经济发展、城市景观、技术、基础设施、道路交通等方面尽早地、有效地统一起来”的原则和目标。项目设计应考虑设置通风、给排水、照明、防火、防灾、报警等配套设施。项目实施时，在使地下综合管沟空间得到合理、有效利用，满足近期城市规划的前提下，应具有一定的前瞻性和超前性。项目实施后，综合管沟内的各类管线，应符合各行业的维修管理要求。4.3项目主要建设内容及规模本次区地下综合管沟改造工程为：（1）地下综合管沟清淤工程;（2）地下综合管沟排水工程改造；（3）地下综合管沟通风工程改造;（4）地下综合管沟内现有线路整理工程；（5）地下综合管沟内沟体渗漏的维修工程；(6)在地下综合管沟内配套安装照明系统、监控系统、火灾报警系统、安保系统及检测仪表等附属设备。4. 4设计依据1、消防法(2009年5月1日)；2、地下工程防水技术规范(GB50108-2008)；3、供配电系统设计规范(GB50052-2009)；4、电气装置安装工程电缆施工及验收规范(GB50168-2006)5、电气装置安装工程接地装置施工及验收规范(GB50169-2006)；6、低压配电设计规范(GB50054-2011)；7、通用用电设备配电设计规范(GB50055-2011)；8、电力工程电缆设计规范(GB50217-2007)；9、钢制电缆桥架工程设计规范(CECS312006)；10、建筑照明设计标准(GB50034-2004)；11、民用建筑电气设计规范(JGJ16-2008)；12、火灾自动报警系统设计规范(GB50116-2008)；13、建筑设计防火规范(GBJ16-2010)；14、工业与民用电力装置的接地设计规范(GBJ65-83)；15、建筑电气工程施工质量验收规范(GB50303-2002)；16、城市区域环境噪声标准(GB30962008)；17、采暖通风和空气调节设计规范(GB50019-2003)；18、环境空气质量标准(GB3095-2012)；19、地下管线工程档案管理办法；20、石油化工企业可燃气体和有毒气体检测报警设计规范；21、市政排水工程质量检验评定标准(CJJ390)；22、碎结构工程施工质量验收条文说明(GB50204-2002)23、城市工程管线综合规划规范(GB50289-98)；24、爆炸和火灾危险场所电力装置设计规范(GBJ58-92)；25、建筑灭火器配置设计规范(GBJ50140-2005)。4.5项目技术改造方案1、综合管沟清淤工程区现有的地下综合管沟运行多年来由于缺乏有效的维护和管理,部分地下综合管沟内建筑垃圾已将管沟堵塞，管沟堵塞造成日常维护及此次改造工程施工难度加大；同时由于部分地下综合管沟主体在当初施工时，安装洞口没有进行防水堵漏相关措施，造成每年汛期大量雨水从井口溢入管沟内，造成部分地下综合管沟内存有大量积水。地下综合管沟内容纳了大量的管线，特别是电力电缆，从而造成地下综合管沟存在很大的安全隐患，管沟改造工程首先需对沟内的建筑垃圾进行人工清掏、挖运，对沟内积水进行抽排，以保证改造工程现场施工通行的顺畅及安全。经项目建设单位现场调查摸底，确定市区地下综合管沟清淤工程量如表4-1所示:2、排水系统(1)地下综合管沟排水分析地下综合管沟内需要排除的水主要包括以下方面：供水管道连接处的漏水;供水管道事故漏水;地下综合管沟结构缝处渗漏水;综合管沟汛期进入的雨水，综合管沟排水除供水管道事故时的积水及汛期溢入的雨水外，其余工况需排水水量不大。(2)综合管沟排水工程在综合管沟设置排水沟和集水坑，排水沟断面尺寸100X100,排水沟纵向坡度与地下综合管沟纵向坡度一致，但不小于3%。，并根据坡向设置集水坑，集水坑每50米设一座，集水坑尺寸为：长L5m义宽0.8mX深Inb基础及沟身均采用M7.5浆砌片石砌筑，开挖过程中密切关注边坡稳定性，排水沟加盖盖板；施工步序：测量放线开挖水沟牢底浆砌排水沟一一勾缝一一加盖盖板。(具体的施工方案由施工队伍编制)集水坑收集到的积水由人工巡查排水，通过污水潜水泵自带管道排入至就近雨水管内，污水潜水泵的流量20m7h扬程暂选用30m,排水潜水泵考虑采用库备的方式，每条管沟污水潜水泵库备2台。3、管线整理工程(1)对管沟内的现有管线进行分层：管沟的两壁沿线分6层设有支架，可分别安放电力、通信、工业等管网线路，有必要还可以加层，整个空间设计不仅要满足目前管沟需要，还要为城市未来发展预留一定的空间，如：若需增加新的管网线路，随时放入安装即可，同时注意设在地上的管道如：供水、热力管道等要做好隔热、防水措施。（2）由于管沟内的管线较多，考虑管线的布置及以后施工、检修方便，各管线应通过规划要求统一各专业管线标记，电力、电信等电缆分别在管材表面做专业符号标记，同时在综合管沟内需设置必要的标识，标识分：引导标识（标志地点名、地名名、交叉点、出入口等地域名称）、管理标识（主要标志设备，如通风机、开关、插座、保安装置等）、企业标识（主要标志综合管沟内各管线的名称）及注意标识（主要醒目地标志“危险”、“不能触摸”、“脚下注意”、“严禁烟火”等。经项目建设单位现场调查摸底。4、沟壁维修补漏工程将漏处的灰尘、杂质等清理干净，用水湿润墙面将管沟内壁进行抹防水砂浆，设计配比为1：2水泥砂浆内掺5%的防水砂浆。在进行沟壁维修补漏工程时，严格按照地下工程防水技术规范(GB50108-2008)进行施工，在防水设防等级为二级的情况下，综合管沟主体不允许漏水，结构表面可有少量湿渍，总湿渍面积不应大于总防水面积的6/1000；任意IOom2防水面上的湿渍不超过4处，单个湿渍的最大面积不应大于0.2m%5、通风系统工程(1)设计原则采取自然进风与机械排风相结合的通风方式，保证综合管沟内的空气清新，解决综合管沟内电力电缆散热及管线检修人员检修时所需的新风量；在管线发生意外火灾时，可结合消防系统排除沟内烟雾。(2)设计标准综合管沟内风速:2.0m/s以下；进风口风速：5.0ns以下；综合管沟内的湿度保持在40以下；电力管道与外界温差控制在8C以内；通风设备的操作方式采用自动/手动两种方式；通风口的噪音在3M半径的范围内必须控制在55dB以下。(3)通风系统设计在综合管沟内每隔20Om设置罩型通气管伸至绿化带内，通风管采用DN300的焊接钢管，漏出地面50cm,罩型通气管与罩型通气管间为一分区，每个分区设置一进一出两个通风口，这两个通风口距离大于20m,两个通风口分别为进风口和排风口，进风口主要进行自然通风换气，无需配置机械排风，排风口配置机械排风，既可自然通风换气，又可机械排风。机械排风宜选用SWF-II型混流风机，消防管道加压风机，每个进、排风口均配设防火阀，排风口尽量设置在绿化带中，与景观绿化融为一体。(4)通风系统控制要求当地下综合管沟内温度达到50时，SWF-II型混流风机会自动启动，待温度降到正常状态后，SWF-II型混流风机会自动停止运转，回复到自然通风状态；当管道内泄露气体浓度将达到允许浓度极限,即将到达爆炸点时，会发出火险警报，并自动开启SWFTI型混流风机，消防管道加压风机排风降温，直到解除警报,通风机才停止工作,转成自然通风。6、检查井盖更换及检查井拆修工程对市区现有部分地下综合管沟的井盖进行更换，更换为防水井盖：在传统井盖座上端面和井座直径口内,开设固定凹槽，在其凹槽内加膨胀防水圈或遇水膨胀密封圈，盖子合上座子后加螺栓密封，同时采取无孔开启法或环子及异形防浸井座。或采用双层井盖,上层为防盗盖，下层为隔水井盖。7、综合管沟的附属工程(一)监控系统区综合管沟内敷设有路灯、热力、电力电缆、有线、联通、铁通、移动、电信等线路、给水管道及附属设备，为了方便综合管沟的日常管理、增强综合管沟的安全性和防范能力，根据综合管沟结构形式、沟内管线及附属设备布置实际情况、日常管理需要，拟建设配套综合管沟监控系统，可实时监控各综合管沟的运行动态，以实现了管沟无缝隙管理。监测系统由沟井现场安装的采集终端和系统检测主站组成：(1)监测系统采集终端电力电缆在线监测系统有若干组电缆实时无线监测装置组成，每组采集终端负责各项数据按照设定时间间隔采样、处理、保存和上传,并实现自身状态监测调整。采集终端将所有采集数据打包，通过通讯模块发送给监测主站。根据现场巡视需求在电缆沟井内适当位置安放所需传感器。每组检测设备均配备高精度工业级温度、气体传感器及压力复位开关(电缆沟井盖防盗)。为了适应电缆沟井不同区域物理量的监测，该系统可根据不同井沟需求灵活调整定制传感设备。电缆温度在线监测电力电缆中间接头制作质量不良、压接不紧、接触电阻过大，长期运行造成电缆头过热烧穿绝缘层，导致火灾，影响供电造成事故。通过接触式（或者红外线温感模块）温感模块（根据用户所需监测电缆数量安装不同数量模块）的对重点部位实时在线监测，当温度异常时即刻报警，上传实时数据起到过热预警数据分析功能，及时发现并消除发热造成的隐患，避免事故发生。有害气态在线监测针对井沟内容易产生有害气体在线监测，对气体含量浓度进行分析评估，当井沟内有害气体超出设定安全范围值时及时发现并预警，避免重大爆炸事故或伤人事故发生（检修人员下井沟巡检）。井盖位移监测系统压力探测器安装在井壁，实时对井盖打开和关闭进行监测。第一时间掌握报警信息，对缺失井盖进行及时补救，防窃盗损坏，预防伤人事故发生。火灾探测仪（感烟）监测火灾探测模块由红外火焰探测传感器或烟雾传感器组成。在线监测电缆井沟内烟雾及火焰的产生，第一时间掌握电缆井沟内火灾发生,及时报警预防造成重大的事故。现场视频监测（可扩展）视频监测模块主要由摄像机构成。即时查看现场环境情况，报警预警时联动拍摄上传现场图片记录实时事实，方便查询认证，分析事故成因。方便取证。(2)监测主站监控管理中心主站由主机服务器、视频监视器、图像存储设备和分析监控软件构成，是数据处理和分析的中心。数据采集终端与主站间的数据传输是通过无线通讯网络来完成的。系统平台根据监测主站汇集的各节点(每个沟井各采集器上传的数据)数据进行全面报表分析，报警分析判断，实时监测电缆沟井电缆运行及环境状态，使管理人员得以最新资料，安排调度处置工作得心应手。软件界面具有登陆人员权限管理、数据报表查询、报警时间显示和报警时间查询功能，并结合全球地理信息系统给出工作沟井具体坐标，对每一个电缆井进行编号，保证了数据的唯一性。以地图方式显示，方便以图形化界面查询，可实时显示所有所检测的沟井信息，支持即时查询。软件支持参数设置调整功能，可根据季节变换或者监测临时计划改变来设置调整报警参数。(一)综合沟预警系统(1)火灾自动报警系统综合沟内每隔50m设置一套感烟探测器；探测器与灯具的水平净距离应大于0.2m；与墙及其它遮挡物的净距应大于0.5m；探测器至通风口边的水平距离不应小于1.5m；在宽度小于3m的内走道安装探测器时，宜居中安装；探测器宜水平安装，当倾斜安装时，倾斜角不应大于45；在控制中心室设置火灾报警上位机一套，火灾报警上位机与监控计算机之间通过10100Mbps连接。(2)感温光缆感温光缆沿综合管沟走向在沟顶敷设，同时在感温电缆上每隔100m设置微机调制器，时实监测感温电缆运行状态，当探测到火警时，通过火灾报警上位机开启相应防火分区，关闭正在运行的风机,火灾报警控制器与感温光缆微机调制器之间通过模块连接。(3)井盖位移监测系统压力探测器安装在井壁，实时对井盖打开和关闭进行监测。第一时间掌握报警信息，对缺失井盖进行及时补救，防窃盗损坏，预防伤人事故发生。(4)红外线摄像头及线路地下综合管沟内每隔25m设置一台红外线摄像头，摄像头24小时受控制中心的工作人员监控并使用远程系统进行操作。(三)有毒有害气体监测系统综合沟内每隔100nI设置一套有毒有害气体监测仪，安装方式为固定式安装，以对综合沟内有毒有害气体监测。(四)消防及防火墙设计综合管沟内容纳了大量的电力电缆和通信电缆，虽然这些电缆多为阻燃电缆，但为了防止和扑灭综合管沟内发生的火灾，仍需在沟内设置必要的消防设施。根据建筑设计防火规范(GBJ50016-2010)规定，为了将火灾限制在最小的区域，经技术经济比较将综合管沟按不超过20Onl设置一个防火分区，每个防火分区两端及中间设置防火11o两端防火门常关，中间的防火门常开，防火墙采用240厚的实心砖砌筑，要求砌筑砂浆饱满密实。当有管道穿过时，应用非燃烧材料将缝隙填塞紧密。当某一防火区间警报信息为起火燃烧时，该区间的防火门窗会自动关闭，同时在监视器确认发生火灾的现场无人员后，控制中心就会关闭该区间及相邻未报警区间的所有通风机及排风口处的防火阀,使其处于全封闭缺氧状态；待确认火灾熄灭后，排、进风口防火阀会自动开启，所有通风机开始运转，进行排风换气，排出火灾产生的烟气，降低温度，使消防人员得以进行火灾现场的后期处理工作；待管沟内空气浓度恢复到正常值后，所有通风机停止运行，并自动开启排风口,转回自然通风状态。沟内每个圆形检修井处，配置两具MAF3磷酸铁盐干粉灭火器。沟内每隔30米配备一台干粉灭火器。控制中心和综合管沟内监控设备接地与电气设备共用接地装置,接地电阻小于1欧姆。接地系统：（五）照明系统照明设备地下综合管沟每隔IOm设置一盏照明检修灯，电源引自路灯箱式变压器，单独设置电表，电缆采用VV22-0.6/1KV-3x2.5电缆，穿PVC管沿管沟顶敷设，应避开常开型盖板。综合管沟照明灯具采用照明灯具光源以节能型荧光灯为主，综合管沟内照明灯具防护等级采用IP65,I类绝缘结构，设专用PE线保护，综合管沟内沿线设若干插座箱，作施工安装、维修等临时接电之用。综合管沟内设一般照明和事故应急照明，普通段照度不小于151x,人孔、投料口及防火分区门等处局部照度提高到IO（HX。每段防火分区内的照明灯具由该分区动力照明配电箱统一配电，在人孔、防火分区门处设手动开关控制，并设监控系统遥控，照明状态信号反馈监控系统。应急照明照度不少于0.51x,疏散指示间距不大于15m,应急照明灯具附带后备蓄电池，应急时间不小于30min0在综合管沟每段防火分区的人孔内安装一台动力照明配电箱，负责该防火分区内动力照明设备的配电控制。在风机、排水泵就地设置专用控制箱对设备进行配电和控制。专业管线电动阀由就近动力照明配电箱提供电源，在专业单位授权情况下，由自控系统控制。（六）线缆项目电缆采用阻燃或防火型电缆，以有效控制电缆的发热温度，降低电缆起火机率，电缆在自用桥架内专用外涂防火涂料金属封闭型线槽中敷设，若没有桥架段，均采用穿管沿沟顶、沟壁明敷。以金属材料制作电缆桥架，并在其上间隔安装阻燃板。4. 6主要设备、材料的配置1、项目设备的选择原则在地下综合管沟内配套安装照明系统、监控系统、火灾报警系统、安保系统及检测仪表等附属设备。拟建工程所选的设备及配件均为国内性能稳定的设备，通过价格性能比较，确定选用国产设备。第五章节能方案分析5.1编制依据1、节约能源法（2008版）；2、节能技术政策大纲（2006年）；3、关于深入开展全民节能行动的通知（2008年8月办公厅）；4、关于加强节能工作的决定（200628号）；5、固定资产投资项目节能评估和审查暂行办法（发改委（2010）第6号令）；6、陕西省人民政府关于加强节能工作的通知（政发200638号）；7、综合能耗计算通则（GB/T2589-2008）；8、陕西省人民政府关于加强建筑节能的工作意见（政发200522号）；9、陕西省发展和改革委员会关于抓紧开展固定资产投资项目节能评估和审查工作的通知（发改资环发（2010）1387号）；10、用能单位能源计量器具配备和管理通则（GB17167-2006）；11、陕西省民用建筑节能条例。5. 2编制原则(D认真贯彻执行节约能源及合理利用能源的现行政策、法规、规范、标准，贯彻执行关于能源应以开发和节约并重的方针，做到“技术上可行，经济上合理”。合理利用能源，降低能源消耗，提高经济效益。(2)采用先进合理的工艺及设备，设备选用节能型产品。(3)推广行之有效的“四新节能”技术，即新技术、新工艺、新设备、新材料。6. 3能耗品种和项目能耗该拟建项目属市政基础设施项目，电耗、油耗指标构成本项目的能耗，项目总能耗当量值为812.93tce0具体能耗指标如下:1、用电量计算：序号设备名称单位数量设备功率(KW)设备总功率(KW)需用系数运行总负荷1红外线摄像头个15090.0059.0541.09.0542自动控制系统套130.030.01.030.03防爆灯个37740.06226.440.245.2884SWF-TT型混流风机台1880.0122.2560.30.6775消防管道加压风机台1880.0122.2560.20.4516感烟探测器套7550.0107.551.07.557火灾声光警报器套7550.0096.7951.06.7958感温电缆微机调制器套3780.00070.2651.00.2659有毒有害气体监测仪套3780.0041.5121.01.51210综合监测设备套12.02.01.02.011井盖压力探测器套1100.0020.221.00.2211污水潜水泵台5431620.348.611不可预见用电按3%计4.596合计157.008年按工作365天，每天24小时计,年有功电能消耗量二0.75义157.088×365X24=103.21万KWho2、耗油量计算地下综合管沟运行后需配置一台市政工程抢修车，油耗标准为:15L/百公里，按平均20公里/天计算，运行天数按365天考虑，出车系数取0.5,市政工程抢修车年耗油量为二20公里/天义365X0.5/100*1517百公里二547.5（升柴油），年耗柴油：547.5升X0.86=470.85吨。5.4能耗指标计算能源和耗能工质年需量测算表序号能源名称单位年消耗量当量值指标系数tee1电力万KWh103.211.2290126.852柴油T470.851.4571686.08项目新增综合能耗（tee）812.935.6节能措施1、地下综合管沟内新增的污水潜水泵、通风设备等拟采用能耗低、噪音低、性能可靠的环保型设备。2、建立、健全能源管理机构，推行能源“三级”管理体系，使能源消耗在受控状态下运行。3、管沟照明设备可采用LED灯具，节约电能。4、管理节能措施(1)实行节能目标责任制，节能的各个环节实行岗位责任制，责任到位，确保把节能落到实处。(2)应设有专职或兼职节能减排管理人员1名，各专职、兼职人员素质要定期进行节能减
