导轨的有限元分析.docx

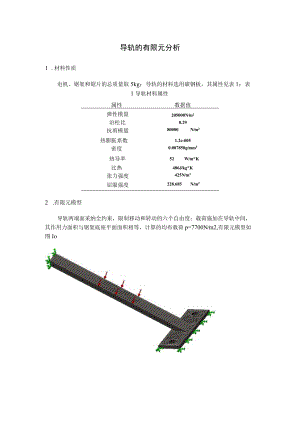

导轨的有限元分析1 .材料性质电机、锯架和锯片的总质量取5kg；导轨的材料选用碳钢板，其属性见表1：表1导轨材料属性属性数据值弹性模量205000Nm2泊松比0.29抗剪模量80000Nm2热膨胀系数1.2e-005密度0.007858gmm3热导率52Wm*K比热486Jkg*K张力强度425Nm2屈服强度228.685Nm22 .有限元模型导轨两端面采纳全约束，限制移动和转动的六个自由度；载荷施加在导轨中间，其作用力面积与锯架底座平面面积相等，计算的均布载荷p=7700Nm2,有限元模型如图Io3 .有限元分析采纳静力学分析模型，经有限元计算得出导轨的等效应力，其应力变化如图2,可见其最大应力为1.325MPa,远小于碳钢板材料额屈服应力282.685MPa,强度达标。UBES(n)图2应力变化图变形曲线如图3,由图可见最大变形量为6.554mm。6.554LOOeGOOSe-OOG.5,462-00G49l6e-00G.4.37ObOo613.S23-0063.2T7e-0062.73U-0062.185-0061.639-OOGI092-00G5462"0071Ogbo33
