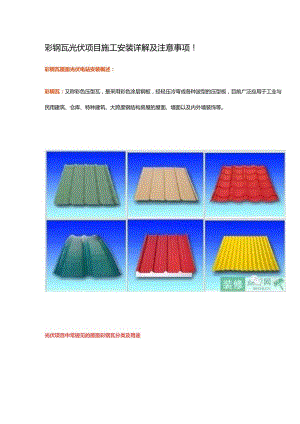

    彩钢瓦光伏项目施工安装详解及注意事项!彩钢瓦屋面光伏电站安装概述:彩钢瓦:又称彩色压型瓦,是采用彩色涂层钢板,经轻压冷弯成各种波型的压型板,目前广泛应用于工业与民用建筑、仓库、特种建筑、大跨度钢结构房屋的屋面、墙面以及内外墙装饰等。光伏项目中常碰见的屋面彩钢瓦分类及用途一、彩色涂层钢板的分类类别说明用途冷轧基板彩色涂层钢板没有镀层的彩涂钢板临时设施或室内使用热镀锌彩色涂层钢板镀18027Ogm:的彩涂钢板建筑用(镀锌量18Ogj以上)热镀铝锌彩色涂层钢板合5。优品的镀铝锌彩涂钢板建筑用含559优吕的镀铝锌彩涂钢板彩涂钢板涂料:底漆:环氧底漆、聚酯底漆、丙烯酸底漆、聚氨酯底漆面漆:聚酯(PE)、聚偏氟乙烯(PVDF)。二、压型钢板分类分类标准类别说明按用途分屋面压型板基本功能是防水,屋面板的连接有搭接式连接和隐藏式连接。墙板压型板楼面压型板分开口式和闭口式(燕尾压型钢板)按波型分高波板波高5。75mm,适用于楼盖板、屋面和墙面中波板波高大于75mm,适用于屋面低波板波高小于50mm,适用于墙面和坡度较大的屋面三、常用规格常见屋面和墙面单层压型钢板板型(光伏盒子统计过:目前市场上光伏项目安装最常用的是角驰彩钢瓦)9YX6225-900100O900墙面内外板屋面底板10X12-l10-880rjJ三1-yjIjUuLTUV1120880墙面内外板屋面底板11YXIO-Io5-840岫Ij-nj-n-r11j-j-11j-vr-v-i.roI««100O840墙面内外板屋面底板12YX32-210840100O840墙面板屋面板IAfi常见楼板用压型钢板板型序号型号截面简图展开宽度(mm)有效宽度(mm)适用部位1YX51-240-720.着¾1000720开口式4YX46-700-600tf11ot-5YX6&240-720-ft-Ar-?一二一at0_«0T240一_I720I1300,廿6rX51-190-760UJlL超士一甲T12501哥7YX65-185-555,115,1”一,P谡q10008YX65-185-555恪I喝小IiaF1250600开口式688开口式600闭口式720闭口式760闭口式550闭口式550闭口式常用保温夹芯板板型序型号截面简图有效宽度(mm)适用部位L.IWQI”YJYBlIJ二一二一_开口式1(自密封)100O芯r<AMMYJYB2(承插式)Lg41000屋面卜忖,j¾三¾然燃澎期遨ZeIN快7JB35-125-750*22、750墙面到底什么彩钢瓦能装,什么彩钢瓦好装,判断彩钢瓦是否可以装至少需要以下2点点1,彩钢瓦照片及尺寸,判断质量与是否可以使用夹具?2,屋面结构图,需要判断樵条是否达到承重要求?目前彩钢瓦屋面基本上是一种坡面,常见的坡度的话可能是10度的,或5度的,是南北方向的。屋面的话,下面是铝条。这个铝条是在门上的钢架上面跟主要的支撑结构上。这是目前彩钢瓦主要的一个剖面的结构。实际上像我们国内在这个类型的屋面上光伏电站实力比较高的,对于这种屋面,光伏曲线和沿屋面的坡度进行铺设,也可以设计成一种倾角。这个支架通过不同的连接件的话和几个部件,及屋面的陈旧的结构连接。下面讲彩钢瓦光伏发电建设的一个要求。我们做分布式屋顶电站,特别是在华南、华中来讲的话,基本上是在工业的厂房上面来建设这个电站项目。它是属于对比建筑物的彩钢瓦屋面的一个改造项目。所以说对建筑物的屋面形式,建筑物的结构形式,以及光伏正面的布置形式,以及光伏组件本身的形式,各个条件多样性决定了屋面光伏电站的步骤形式。所以说屋面的形式及建筑的集合结构形式,对光伏的支架,包括设计当中的一些造价的话,影响比较大。一般来说,屋面的防水等级越高,屋面防水层不外露。大型建筑物的整体的结构较好,整体结构较强的屋面,相对来说对整个电站的预算来讲可能会要更高。彩钢瓦在设计方案当中有几个事项要注意一下。第一,我们要明确一下光伏组件的形式以及铺设方式。一定要清楚原有建筑物的屋面形式,屋面是一种南北朝向的形式还是一种其它的形式。第二个方面,要清楚原有建筑物的结构形式,对主要结构件和受力构件上,也就是我们通常说的,你这个彩钢瓦的比如你的透风上,你的承受能力怎么样。在设计当中的话,我们要提供原始这个房屋的结构设计图。第三个方面,根据原有接触的屋面机构形式以及光伏正面的布置形式,包括组件本身的形式,包括它结构合上的结果,以及可能施工的措施,很多的条件,要指出他们设计当中可能性的支架的布置方案,来确定一种最优的布置方式。这一块主要可能是考虑到支架、彩钢瓦结构的形式,来确定采用哪一种结构的形式来进行铺定。第四个方面,包括屋面的防水,和其它的水的流道,要考虑现场的施工条件,选择合适的施工工艺,并给出施工中的注意事项,来确保施工中的安全。这是我们彩钢瓦方案设计当中的注意事项。下面对彩钢瓦这个屋顶光伏发电影响的因素跟大家分享一下。我们在座的可能都是搞光伏这一块的,应该对影响光伏发电的因素大家也比较清楚,所以就简单说一下。第一个是太阳的辐射量。第二个是电池组件的角度,我接下来会对彩钢瓦的布局设计单独给大家分享一下。第三个方面就是电池组件的效益。第四个,就是组件整个组合的一个损失。第五个方面,就是彩钢瓦这一块,它的温度有一个特性。第六个方面,就是(09:58)与跟踪。第七个方面就是线路的损失。第八个就是灰尘的损失,对发电量有一定的影响。第九个可能大家也比较清楚,就是我们设备这一块,包括目前用的控制器,包括目前用的逆变器的效益,对电站的发电量有一定的影响。所以下面我想主要讲一下,彩钢瓦屋顶发电的一个救援方案,这个方案在我们前期做的一些工程当中可能遇见过的问题,给一些建议和措施吧,大家可以分享一下。第一个,采用一个支撑最佳的方案和倾角方案,来解决积水、积尘和高温带来的影响。因为前期我们在建设分布式电站当中,基本上是利用企业屋顶彩钢瓦坡度来进行评估的。实际上这两年我们通过做了一些相关的数据分析,评估这一块的话,第一,它有积水,第二它有积尘。彩钢瓦跟工业是结合在一起的,可能彩钢瓦夏天的时候温度会比较高,会形成一些高温对发电量有影响。我们在黄石地区做了一个相关的最佳倾角的试验。这个倾角我们是做了三点支撑,O度到90度,做相关的一些测试和实验。下面这个图表大家看一下,这个我们是采取了一个今年七月份发电站电子板的倾角,大家看一下这个曲线,应该是在15度的时候,它应该是发电量最高的。这是指的2015年7月份。下面一张表,我们是汇总了一下做实验以后,2014年和2015年,2015年后面几个月我们这边测了一下,前面14年和15年这个数据我们做了一个分析,实际上从这个结果来看的话,在黄石地区来最佳倾角是正的25度。第二个数字,主要是刚才那个兴业也提到这个事情,产业化方面采用智能方式的话,可能发电量会高一些,提高有效利用面积,从而增加发电效率。第三个数字,在这个彩钢瓦上我们建议增加一个降温的措施。实际上现在目前电站评估这个的话,组件和彩钢瓦是结合在一起的。到夏天的时候,彩钢瓦的温度,尤其是工业厂房那一块,本身的室内温度也比较高,所以对组件的发电效率来讲是有影响的。第四个方面就是组装的形式。第五个方面施就是采用组串设计提高光伏发电效率率。逆变器一定要启动综合利用时段最高。所以措施五在分布式电站来讲的话,可能会效率变高一些。目前彩钢屋面多为坡屋面,常见的坡度为5%和10%。屋面板为压型钢板或压型夹芯板,下部为橡条,梗条搭设在门式钢架等主要支撑结构上。在国内,此种类型的屋面安装光伏电站实例较多。对于此种屋面,光伏组件可沿屋面坡度平行铺设,也可以设计成一定倾角的方式布置。上部支架可通过不同的连接件、紧固件与屋面承重结构连接。常见的彩钢板屋面的主要形式有:直立锁边型、角驰型、卡口型、明钉型等。不同彩钢瓦结构对应不同的支架夹具,夹具与彩钢瓦匹配越佳支架安装的可靠性越高。一、彩钢瓦屋面建设要求:彩钢屋面光伏发电项目属于对已有建筑物彩钢屋面的改造项目,因而建筑物的屋面形式、建筑物的结构形式、光伏阵列的布置形式及光伏组件本身的形式,以上条件的多样性决定了屋面光伏支架的形式多种多样。屋面的形式及建筑物的结构形式对光伏支架的工程造价影响较大。一般来说,屋面的防水等级越高,屋面防水层不外露,屋面的活荷载越大及建筑物整体结构较好、承载能力较强的屋面,光伏支架的工程造价越低,反之,工程造价越高。根据原有建筑物的结构形式,屋面形式及承载力情况,考虑到各个车间实际的用电负荷及安装容量等因素,项目主要的布置方式为:沿屋面坡度平铺布置、组件作为屋面的布置形式、北坡起一定的角度,使北坡布置与南坡角度一致。二、不承重的彩钢瓦屋面安装方式:同钢架或屋架、檀条和屋面板作为彩钢屋面重要的组成部分。彩钢板的安装方式与钢架或屋架、檄条和屋面板的承重直接有重要关系。各种连接件、紧固件的数量和尺寸可通过静力计算分析和设计构造求得。1、钢架或屋架、橡条均能满足设计要求且屋面板钢度较大时,这种方式是比较合理的安装条件,光伏支架采用连接件与屋面板连接,并尽可能靠近橡条位置固定。2、钢架或屋架、楝条均能满足设计要求,但屋面板钢度较小,变形较大时,这种类型的彩钢屋顶主要表现为车棚、公交候车厅、养殖场等一些要求程度不太高的场所。光伏支架可采用连接件直接与楝条处的屋面板直接连接方式,也可以采用连接件与橡条通过穿透屋面板的方式进行连接。3、仅钢架或屋架能满足设计要求,橡条及屋面板承载能力较小时,此种布置方式,采用连接件与钢架或屋架连接,具体连接安装方式同支架与樵条穿透屋面板连接方式。4、还有一种连接方式为将固定支架的位置屋面板割开,通过型钢柱连接到屋面钢梁上。以上为主要彩钢屋面的光伏支架布置方式总结,对于穿透屋面的连接件,必须带有防水垫片或采用密封结构胶处理,保证防水能力。若钢架或屋架、橡条、屋面板均不能满足设计要求:原屋面上不能建设光伏电站项目。支架设计前,必须对原有屋面的钢架或屋架、樵条、屋面板等受力构件进行准确核算。三、彩钢瓦屋顶光伏项目前期方案设计需要注意的事项:L明确光伏组件的形式及铺设方式,清楚原有建筑物的屋面形式。2、清楚原有建筑物的结构形式并对主要结构受力构件进行核算。3、根据原有建筑物的屋面形式、结构形式、光伏阵列的布置形式、光伏组件本身的形式、结构核算结果及可能的施工措施等多项条件,给出各种可行的支架布置方案,确定最优的布置方式。4、屋面光伏电站项目有其施工上的特殊性,综合考虑现场施工条件,选择合适的施工工艺,并给出施工中的注意事项、施工保护及安全施工措施等。四、彩钢瓦屋面的加固方式:钢结构厂房屋面的加固方式主要有加大构件截面法和增加支点加固法。钢梁钢橡条屋面结构的钢梁加固,主要为在钢梁下增设T型钢或C型钢,用以增加钢梁截面,提高承载力。钢檀条加固方式一般在橡条两端加设支撑点,减少模条跨度以增加檀条的承载力。网架钢橡条屋面结构如果承载力不满足要求,建议放弃安装,因网架屋面本身的恒荷载较小,平铺附加荷载尽管只有0.15KNf,但增加的幅度较大,往往不能满足要求。因网架结构加固工程量较大,加固难度增加,费用较高,故如果承载力不满足要求,建议放弃安装。五、加固施工:对于彩钢板屋面的加固,比较适用的方法:增加型钢。因为在实施中存在焊接工序,一般要求在施工时地面不应该存在生产或堆放易燃物。加固过程需要厂房短时间停产。六、彩钢瓦屋顶防水做法:彩钢屋顶防水的问题主要分为以下几点:L原屋面彩钢板锈蚀严重,已经出现漏点或局部区域严重锈蚀。措施:对局部漏点采用优质中性耐候密封胶涂抹封堵;对于局部彩钢板锈蚀严重的彩钢板,在安装光伏组件前需要更换彩钢板。2、电缆套管或屋面给水管道穿屋面板。措施:官道穿彩钢板屋面在现有国标、行标的图集上均有做法。具体做法可参考国标图集0U925-l压型钢板、夹芯板屋面及墙体建筑构造、W6J925-2压型钢板、夹芯板屋面及墙体建筑构造二、08J925-3压型钢板、夹芯板屋面及墙体建筑构造三。可根据实际工程的具体情况选用。3、对于彩钢板肋板截面为梯形截面的情况,光伏支架通过自攻螺栓与彩钢板连接。措施:常用的连接分为肋板侧面连接和肋板顶面连接。所采用的自攻螺栓必须带有配套的耐候密封防水垫片,自攻螺栓固定完毕后,螺钉处须优质中性耐候密封胶涂抹。4、施工过程中其它需要注意的事项:施工时应放线准确,与现场屋面情况核实准确,找准屋面樵条的准确位置,核实无误后可进行施工安装。案例安装:一、符合屋顶电站建设的厂房钢结构:在厂房设计和建设时就要考虑光伏电站要求。如在已建好的屋顶安装,则需要设计院单位进行计算承载力,是否符合光伏电站安装条件。彩钢瓦屋顶厂房内部结构。彩钢瓦屋顶厂房,必须符合光伏设计要求和光伏安装所需要的承载力要求。工业区优质厂房屋顶。二、夹具现场试装或测量彩钢瓦瓦型尺寸:在设计或生产彩钢瓦支架方案时,需要在现场进行测量和试装。T型彩钢瓦截面尺寸测量,以便制作夹具样品试装。确认夹具与彩钢瓦的匹配性。直立锁边型彩钢瓦。直立锁边型夹具试装,采用线切割加工样品。角驰型夹具,现场试装。三、T型彩钢瓦屋顶:正在安装中的屋顶项目T型彩钢瓦和铝导轨安装(爰康提供支架)安装完导轨后的状态,待安装组件支架方案采用T型夹具,在夹具两侧边用自攻螺钉与彩钢瓦固定,夹具和彩钢瓦之间用橡胶垫进行防水,最后在螺钉孔处打防水胶(耐候结构硅胶),以起到防水作用。四、角驰型彩钢瓦屋顶:支架设计方案效果图。角驰型夹具安装。五、彩钢瓦屋顶倾角支架方案彩钢瓦屋顶较大倾角支架方案设计,一般为了提升发电量或在厂房的背面才采用有倾角的方案,通常都采用组件平铺方案。(一般彩钢瓦不采用倾角安装方式)六、胶粘支架方案:河南济源支架夹具胶粘方案。夹具胶粘,安装后的整体效果,已运行两年时间,运行情况正常。夹具用胶粘,不用任何螺栓和连接方式固定。胶粘接安装。屋脊的导轨进行连接,中间为桥架,安装后效果良好。七、不符合承建光伏电站的彩钢瓦屋顶厂房:彩钢瓦屋顶已塌陷损坏。彩钢瓦已大面积腐蚀锈斑,不符合光伏建设要求。八、彩钢瓦屋顶改造:对有些陈旧和防水要求较高的厂房屋顶进行改造,增加保护和防水层。完成改造后再进行支架安装(温州项目,爱康提供支架)。九、其他关于彩钢瓦屋顶安装及方案参考资料整理:彩钢瓦屋顶支架安装说明T型彩钢瓦屋顶方案。*倾角支架安装方案。W1n光伏姿aijR©彩钢瓦屋顶支架配件清单。采钢瓦屋顶支架安装方案节点。底部连接及缶机固定(VRSH3.5)底部连接及密轨固定用件的固定缗件的阂定彩钢瓦屋顶支架夹具大全
