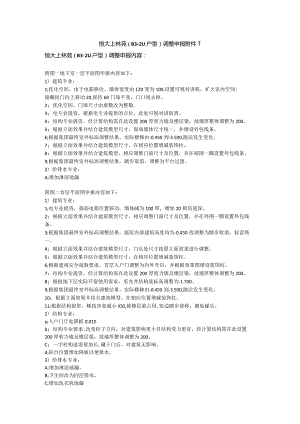

恒大上林苑申报（B3-2U）.docx

恒大上林苑（B32U户型）调整申报附件T恒大上林苑（B3-2U户型）调整申报内容：附图一地下室一层平面图申报内容如下：1）建筑专业：1;优化空间，由于电箱换位，墙体宽度由120变为100,设置可视对讲机，扩大室内空间;储藏间门向上移动20,保持60门垛不变，门口线去掉。2；优化空间，门垛尺寸由虚数改为整数.3；电专业提资，根据电专业提供的点位，此处可视对讲取消。4：结构专业提资，经计算结构需在此设置200厚剪力墙及楼层梁，故墙厚整体调整为200。5；根据立面效果并结合建筑模型尺寸，窗端墙体尺寸统一，并增设外包线条。6;根据集团最终室外标高调整结果，实际楼梯由-0.450到-3.500,跑法发生变化。7；根据立面效果并结合建筑模型尺寸，在相应位置增减装饰柱。8；根据立面效果并结合建筑模型，相应调整门窗尺寸及位置，并在端围一圈设置外包线条。9;根据集团最终室外标高调整结果，踏步取消，调整为平台过渡。2）给排水专业：A;增加淋浴地漏附图二首层平面图申报内容如下：1）建筑专业：1;电专业提资，强弱电箱位置移动，墙体减为100厚，增加20厨房进深。2；根据立面效果并结合建筑模型尺寸，相应调整门窗尺寸及位置，并在外围一圈设置外包线条。3;根据集团最终室外标高调整结果，庭院内部建筑高度均为-0.450故调整为踏步取消，标富统一。4；根据立面效果并结合建筑模型尺寸，门头处尺寸按照立面效果进行调整。5；根据立面效果并结合建筑模型尺寸，在相应位置增减装饰柱。6;根据建规安全疏散要求，首层入户门调整为向外开启，并根据效果图增设装饰柱。7：结构专业提资，经计算结构需在此设置200厚剪力墙及楼层梁，故墙厚整体调整为200。8；根据地下层实际开窗使用需求，采光井结构底标高调整为-1.700。9;根据集团最终室外标高调整结果，实际楼梯由-0.450到-3.500,跑法发生变化。10；根据立面效果并结合建筑模型，在相应位置增减装饰柱。11;根据结构提资，梯段净宽减小IO0,被楼层梁占用,短边踏步前移，避免碰头。2）结构专业：a;入户门厅处降板0.015b；结构专业要求:改变柱子方向，对建筑影响更小且结构受力更好，经计算结构需在此设置200厚剪力墙及楼层梁，故墙厚整体调整为200。C；一字柱构造需要加长,藏于门后，对建筑无影响。d;阳台位置增加降板以便排水。3）给排水专业：A;增加淋浴地漏。B;卫生间改为同层排水。C;增加洗衣机地漏附图三二层平面图申报内容如下：1）建筑专业：1;优化空间，烟道周围砌筑墙体，隔热处理，保护家具。2；根据立面效果并结合建筑模型，相应调整门窗尺寸及位置，并在外围一圈设置外包线条。3；根据立面效果并结合建筑模型，在对应位置增减装饰柱。4；根据立面效果并结合建筑模型，门头处尺寸按照立面效果进行调整。5；按集团标准，卫生间墙垛由60调整至80。6；统一本层踏步跑数，下发图跑数不一致，经核算将一层至二层的跑数定位18步，避免碰头的情况出现。2）给排水专业：A.将此位置侧排地漏改为洗衣机地漏。B.增加地漏C.将此位置侧排地漏改为侧排雨水斗。D.增加淋浴地漏。E.卫生间改为同层排水。3）结构专业：a.结构专业要求:改变柱子方向，对建筑影响更小且结构受力更好，经计算结构需在此设置200厚剪力墙及楼层梁，故墙厚整体调整为200。b.下层为房间，此阳台为屋面做法，按露台标准降板，结构降板0.2c.一字柱构造需要加长,藏于门后，对建筑无影响。附图四三层平面申报内容如下：1）建筑专业：1;根据立面效果并结合建筑模型，全面调整建筑外围围墙，坡檐，装饰柱及线条的尺寸。2；根据立面效果并结合建筑模型，烟道增设外包墙体统一立面效果。3；根据立面效果并结合建筑模型，外墙贴图位置调整。4；根据立面效果并结合建筑模型，相应调整门窗尺寸及位置，并在外围一圈设置外包线条。5；空间优化，管井需上下对齐，横向拓宽100.。6；优化设计，根据集团标准，露台应降板250,为不影响露台下面的空间，此处不降板，在推拉门的位置梁上翻做门槛,室内做2步踏步，此处梁上翻，梁底平板底，梁高与建筑配合不影响使用。2）结构专业：a：缩短柱子，保证建筑使用空间,根据结构下发图调整门垛尺寸b；为了保证下层空间顶平完整，该处不降板。3）给排水专业：A.将侧排地漏改为侧排雨水斗，减小建筑找平距离，雨水斗居露台中布置。B.增加淋浴地漏C,卫生间改为同层排水.D.将侧排地漏改为侧排雨水斗，防止墙角渗水，雨水斗设置于外侧建筑向外找坡.附图五屋顶层平面申报内容如下：1）;建筑专业：1;优化设计，结合建筑外轮廓，屋面按照效果图集模型尺寸进行全面调整。备注：1、以上调整内容详见附图一、附图二、附图三、附图四、附图五2、此附件中调整意见编号与附图中调整编号相对应。
