5G 新开ToB卡不能做业务排查.docx

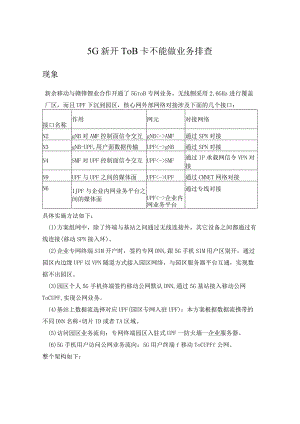

5G新开ToB卡不能做业务排查现象新余移动与赣锋锂业合作开通了5GtoB专网业务，无线侧采用2.6GHz进行覆盖厂区，而且UPF下沉到园区，核心网外部网络对接涉及下面的几个接口：接口名称作用网元对接网络N2gNB对AMF控制面信令交互gNB<->AMF通过SPN对接N3gNB-UPF,用户面数据传输UPF<->gNB通过SPN对接N4SMF对UPF控制面信令交互UPF<->SMF通过IP承载网信令VPN对接N9UPF与UPF之间的媒体面UPF<->UPF通过CMNET网络对接N6IJPF与企业内网业务平台之间的媒体面UPF<->企业内网业务平台通过专线对接具体实施方法如下：(1)方案组网中，除了终端与基站之间通过无线连接外，其它设备之间都通过有线连接(移动SPN接入环)。(2)企业专网终端SIM开户时，签约专网DNN,跟5G手机SIM用户区别开，通过园区内边缘UPF以VPN隧道方式接入园区网络，与园区服务器平台互通，实现数据不出园区。(3)园区个人5G手机终端签约移动公网默认DNN,通过5G基站接入移动公网ToCUPF,实现公网业务。(4)基站上数据流选择对应UPF(园区专网入驻UPF)：本方案根据数据流携带的不同DNN名称+切片ID或者TA区域。(5)访问园区业务流向：专网终端园区入驻式UPF一防火墙一企业服务器。(6)5G手机用户访问公网业务流向：5G用户终端f移动ToCUPFf公网。整个架构如下：网络调通以后，集客部开通SIM卡到现场进行测试，发现不能正常驻留到5G网络，而是驻留在4G网络，无线侧跟踪信令发现，在注册过程中，网络拒绝注册(错误码:#111protocolerror,unspecified),如下：；KMHtANU*HM<T<SMINI 4MMCUWPM*MO14M SIMM 41KfSCXCMASHM4MUM12 *OCM-Um M121MUU MCQl25XESSHMHO KeWaraMMtNtUU “5MMMeSXOl MCSMUl8JW IHjyJIjMyu¾m?TH二三三X二三6RO<M0l>> WCHUJK¼) *U5<M41F<)三三三三l=?H = E 器器器 的一排查步骤（一）无线侧排查赣锋锂业厂区新开通的3个站点和公网其他3个站点配置一样，而且均已完成双挂，红色圈出的IP就是N3接口到赣锋厂区UPF的地址。Wc11>THlDLDNWttUiS本金茶口号一候用的IP后茶冢口号一839821779002«TrarportMetwork-l,Sctp-l|1第412TrarportNetwo(k1Jp-lJfansportNetworkl,lp.3M1210.1M10e.64；iaiM2(».6583982)77900TrarGportNetwork-1,Sctp-2238412TQnSPOrtNetwodC,1,1P,1;'TransPOrtNetWork1,Ip384)210.1M.108.72；10lU4.1(».7383982177900正方TwwortNecwk-I,s0p-333412TracswrtNetwock-ltlp-IjwsportNetwortc-ItIp.10.124.n2.M；10il24.112.6S83982177900ZMTrafeportNeCwofk-l.Sap-44笫412TrareoortNetw<xk-ltlp-UfansoortNetwork-l,lp3M1210.1M112.72;iai24.H2.73839821779002«TranportNtwork1.Sctp5S划12TransportNetwock-ltlpUransportNetwork-l,lp3M12I10.232.119,229110.232.119,230TAC配置没问题，和网络切片配置除了默认业务类型1,还配置了一个128,切片区分是262143（属性描述：切片区分指示。该参数为可选的信息，用来对切片业务类型的信息的补充，以区分相同切片业务类型内的网络切片。）NSSAIKSXI-042CI0IV显示全部-qSS阿元名称网元ID子网ID连Mf状芯LDN对焦标以用川示织切片业分类型切片区分品后修改的问ANXYCXZT7X苑+恪林公馆（楮林公埴）839l697900正常GNBoJRIl1167772152020-08-2814:29:.ANXYO（ZTW水苑+格林公馆（海林公面83981697900正常GN8OUF51282621432021-12-2215:49:：记灵©曲：2,BS：O共2条50ft5!1/15?SCTP×于切片的专“8X切片优先IRfWX用户电切片列衷配！×切片保识列表期X网3切片X网络切片配1X切片关联业将RfX+曲Zel0V-ax0元IDTRlDIDNgi5纽片子月未标识皿区槿码PlmnIiiRJHImVX11MSHWetS业等火S）839217KoO正常GNUFunct×>-460O0.39217,FtwortS>ccSu|11314SB76460-00所以无线侧关键配置均没问题。（二）核心网侧排查因为整个核心网负责了赣州和新余的业务，而赣州的ToB业务已正常，只需要核查新余的TAC是否在核心网进行配置WW31314600030113EXYlITAI-30113E031324600030113FXYnlTAI-30113F03133460003090XmTAI-3000900313446000300091XYflTAI-30009103135460003092xytai-三5EE三0313646000300093XYmTAI-3000930313746000300094XYmTAI-3000940313846000300095XYfBTAl-30009503139460003096XYmTAI-30960314046000300097XYmTAI-3000970314146000300098XYfBTA1-3000980314246000300099XYfBTAI-3000990314346000RnnnqAVV.TAT-MrvIQ新余现网的TAC均在核心网进行配置。（三）TOB开卡数据核查经询问，ToB的DNN统一配置为CMloT5G,而集客的同事反应，开卡的时候选择的DNN是CMIoT5GN,如下图:而且，进一步询问集客部，开卡的过程中都没有选择过切片设置，所以初步怀疑TOBSlM卡开通配置数据有误。经核查，在TOBSlM卡的开通过程中，套餐选择有5GSA和NSA区分，如下图：aewMBAVMUMnmi-123TOM26mVdOOS*mm依二SKNSAMM(2/3/4/SGNSA)mum亦MKW.方$，MH.WKSAHft枷决a月W202l126RW4231WVMi订回fiflMQ'-：-¼iMmuiOG2021-12-27-209131V3000ItJSXMIWOTS*CKMWWKS*HE三()1n42W42J1112XO-RW231WTXmYaOOBn«a虹该卡办理的是NSA流量套餐，选择SA流量套餐，并配置相关数据，如下图:5G可选商品“品名称WT5G订均SGgSGNSA全也交知Hl品月包订购SGSA全国定曲m包月包订JBI 电闸或家通信最终(4/5GsA)n巳选商品际。国臂迷作Q通用现R通信事多(23IP&URL访问效计时法：A.玛用RaMfS服符(5GW)订为而且切片选择128, DNN选择CMlOT5G,M5C如下图:通用数据通信服务(4/5GSA)属性设置(提示:APN属性变更时会引起网络暂时中断)* OTKIoiiR 12803FFFF*»«®a5G畅赚务丽.½PN 否PCRFM(5: JQSffiA傅殍TAPM BJPCRFiJWPCRFsrJ?HSfiEW SSW!?MS用途业知帕IP务场豪 何fORLKAPNS 硼 IFOURUSCMIOT5GI9999*APNrt«»a!APN计费!Mt5 新增取消至此,ToBSIM卡配置完毕。业务验证使用5G终端进行模拟业务验证，需要r。Ot版本的终端，网络不支持语音时，PSOnly和数据中心都要设置，先设置数据中心，再设置PSonly,否则PSonly会失效（重启/复位会导致PSOnIy失效，需重选设置）1 .拨号盘输入*#*#2846579159#*#*进入工程菜单2 .选择“5-后台设置”->“11-协议可测试性配置菜单”->“85-语音/数据中心模式切换”3 .选择“数据中心”4 .需要收到重启，设置才能生效5 .PSOnIy设置，工程菜单选择“7-网络功能设置服务域设置”6 .选择“PSOnIy”确定后立即生效，无需重启（重启会失效）附录对无线人员来说，DNN是一个新概念。这里找了一些资料，来自23.003在5GS中，数据网络名称（DNN：DataNetworkName）相当于EPS中的APN（AccessPointName）0DNN是数据网络的参考，可用于选择SMF或UPF。APN由以下两部分组成： APN网络标识符；这定义了GGSN/PGW连接到哪个外部网络，以及UE可选地请求服务。APN的这一部分是强制性的。 APN部署识符；这定义了GGSN/PGW所在的PLMNGPRS/EPS主干网。APN的这一部分是可选的。APN部署标识符位于APN网络标识符之后。由网络标识符和部署标识符两者组成的APN对应于GGSN/PGW的DNS名称；APN的最大长度为100个八位字节。APN由一个或多个标签组成。每个标签编码为一个八位字节长度字段，后跟编码为8位ASCIl字符的八位字节数。RFC1035之后的标签应仅包括字母字符（A-Z和A-Z）、数字（0-9）和连字符（一）。按照RFClI23,标签应以字母或数字开头和结尾。字母字符的大小写并不重要。APN不以长度为零的字节终止。APN网络标识符应至少包含一个标签，按照规定进行编码后，其最大长度应为63个八位字节。APN网络标识符不得以任何字符串“rac”、“lac”、“sgsn”或“rnc”开头，且不得以“.gps”结尾，即APN网络标识符的最后一个标签不得为"gprswo此外，不应采用值o为了保证GPRS/EPSPLMN内部或之间的APN网络标识符的唯一性，包含多个标签的APN网络标识符应与互联网域名相对应。如果PLMN属于在Internet域中正式保留此名称的组织，则该名称只能由PLMN分配。其他类型的APN网络标识符不保证在GPRS/EPSPLMN内部或之间是唯一的。APN网络标识符可用于访问与GGSN/PGW相关联的服务。这可以通过定义： 与GGSN/PGW的FQDN相对应的APN,由GGSN/PGW在本地解释为对特定服务的请求由3个或更多标签组成并以保留服务标签开始的APN网络标识符，或仅由保留服务标签组成的APN网络标识符，其根据请求服务的性质指示GGSNPGWo保留的服务标签及其代表的相应服务应由具有GPRS/EPS漫游协议的运营商商定。
